| Hersteller | TUBOMAT |
| Typ | TUB-C G3001 |
| Baujahr | 2024 |
| Gesamtleistungsbedarf | 2,4 kW |
| Steuerung | konventionell |
| Maschinengewicht | 700 kg |
| Rohrdurchmesser | 48,3 mm |
| Biegegeschwindigkeit | 20 °/sec |
| Biegeradius | max. 180 ° |
| Raumbedarf ca. | 3880 x 800 x 1250 mm |
| Wandstärke | 3,25 mm |
| Lieferzeit | sofort, nach Absprache |
| Preis |
Auf Anfrage |
| Grundausstattung | Biegen |

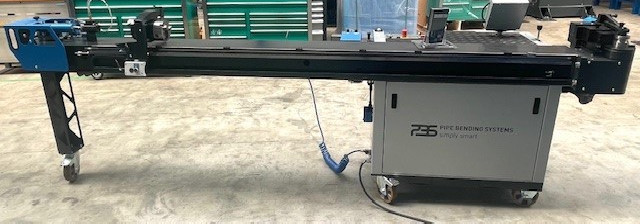

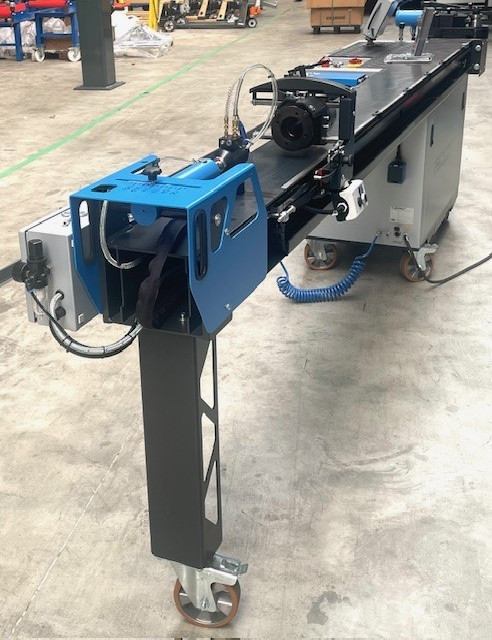

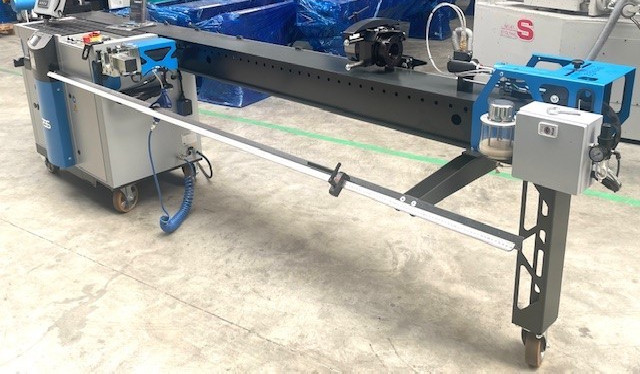

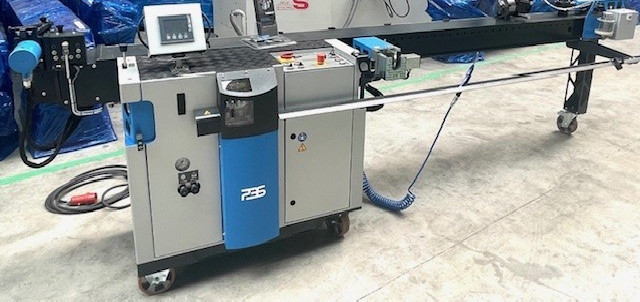

Maschinenart: Dornrohrbiegemaschine
TUBOMAT Gesamtsystem - Länge 3000 mm

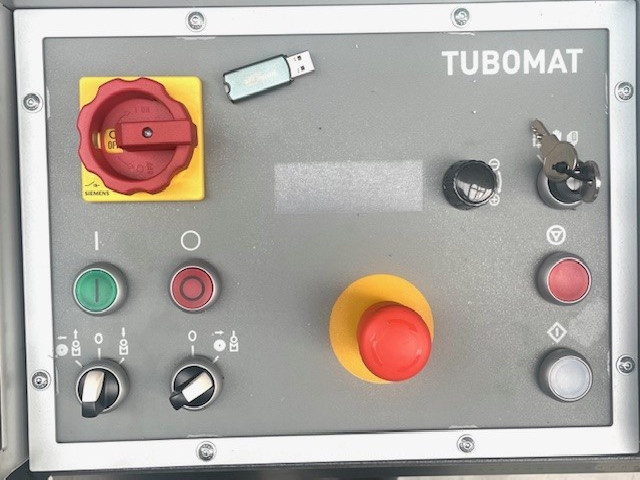

• Elektronische Siemens SIMATIC Steuerung
• Funktionswahl und Bedienung über 4,3 Zoll Touch Panel
• Bekannte 4-fach Biegewinkelvorwahl oder Programmbetrieb
• 80 Speicherplätze bis zu 10 Sätze
• Soll-Istwertanzeige für Biegewinkel
• Kompakter, vorgezogener Biegekopf
• Optimiertes Werkzeugkonzept
• Biegeantrieb hydraulisch, Bedienung über bewährten Handhebel
• Rohrklemmung hydraulisch
• Gleitstückanstellung hydraulisch
• Biegedornauszughydraulisch
• Maschine mobil einsetzbar
Sägeeinheit für optimale rechtwinklige Sägeschnitte
• Visualisierung der Sägeposition über Linienlaser
• Klappbarer Sägeschutz
• Einstellbarer Sägevorschub

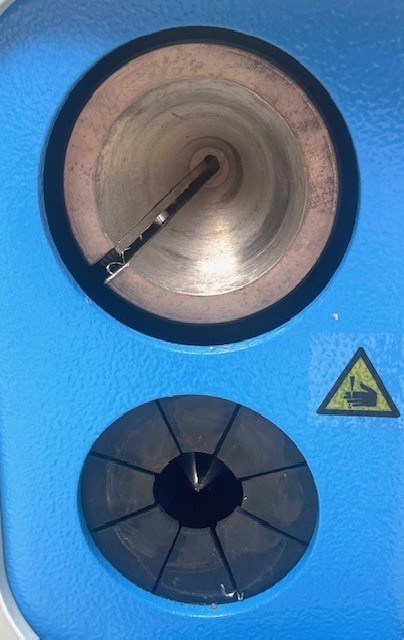

Entgrateinheit für Innen- und Außenentgraten
Universelle Grundaufnahme als Antriebseinheit für Montagevorsätze
• Mit Schwenkvorrichtung für optimale Zugänglichkeit
inkl. optionale Ausstattung:
- Inklusive je 6 Stück Längen- und Winkelanschlägen - Länge 3000 mm
- 2-Achs Positionieranzeige für Länge und Verdrehung
(Anzeige im Touch Panel) - Länge 3000 mm
- Vorzeitiger Dornauszug zur Optimierung der Bogenqualität
• Für den Einsatz von Kugeldornen
• Dorn wird während des Biegevorgans automatisch gezogen
• Einstellung bis 10° stufenlos programmierbar
- Automatische Dornschmierung als Öl-Minimalmengenschmierung
- TUBOLUB Z-M (5 Liter / Gebinde) für Minimalmengenschmierung
- Schnittstelle für Netzwerkanbindung und Datenimport aus PIPEFAB
- Montagevorsatz für Schneidringmontage mit Messsystem
(automatische Druckeinstellung)
- Software - Rohrbiegesoftware PIPEFAB 4.0 BE Basic Paket
• Datenbank Oracle Express für Einzelplatzanwendung
• Erstellen von Isometrien (Einzelrohr)
• ConCSVImp - Schnittstelle Import Format CSV
• Berechnung von Biegedaten unter Berücksichtigung von Rückfederung,Streckung
und Auffederung
• Prüfung von Klemmlängen, Anfangs- und Endlängen
• Ausgabe von Biegedaten (Ausdruck)
• BendSim - Biegesimulation und grafische Darstellung über parametrische
Werkzeugauslegung
• BendCon - Erstellung undÜbergabe von NC-Biegedaten für TUBOMAT
- IsoTools – 3D-Darstellung, Beschriftungstools
- ConSTEP - Schnittstelle Import im Format STEP
- Werkzeugaufnahmen

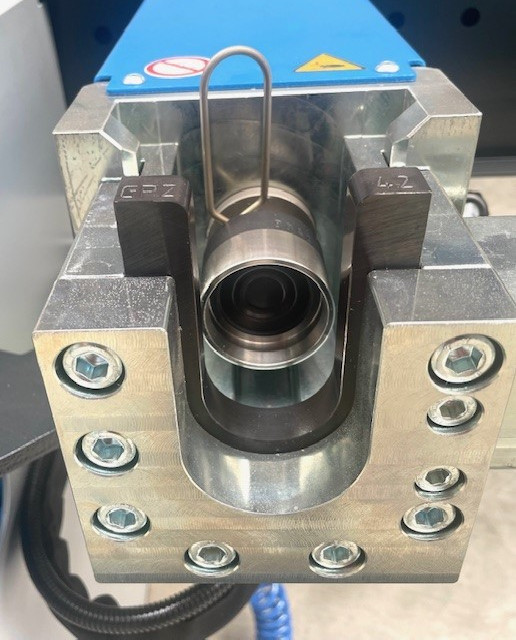

- Biegewerkzeuge bestehend aus Biegerolle, Klemmstück und Gleitstück
(feststehend)
- Biegedorne 3000 mm für Stahlrohre Ausführung mit Schmierkanal für
Öl-Minimalmengenschmierung
- Vormontagestutzen
- Gegenhalteplatten zur Schneidringvormontage mit automatischer
Druckeinstellung an Stahl- und Edelstahlrohren
- Inbetriebnahme
- Verpackungskosten
