| Hersteller | EDEL |
| Typ | Microcut 211 |
| Baujahr | 1998 |
| Gewicht | 7500 kg |
| Breite | 3350 mm |
| Stanzkraft | 200 kN |
| Höhe | 1800 mm |
| Tiefe | 3750 mm |

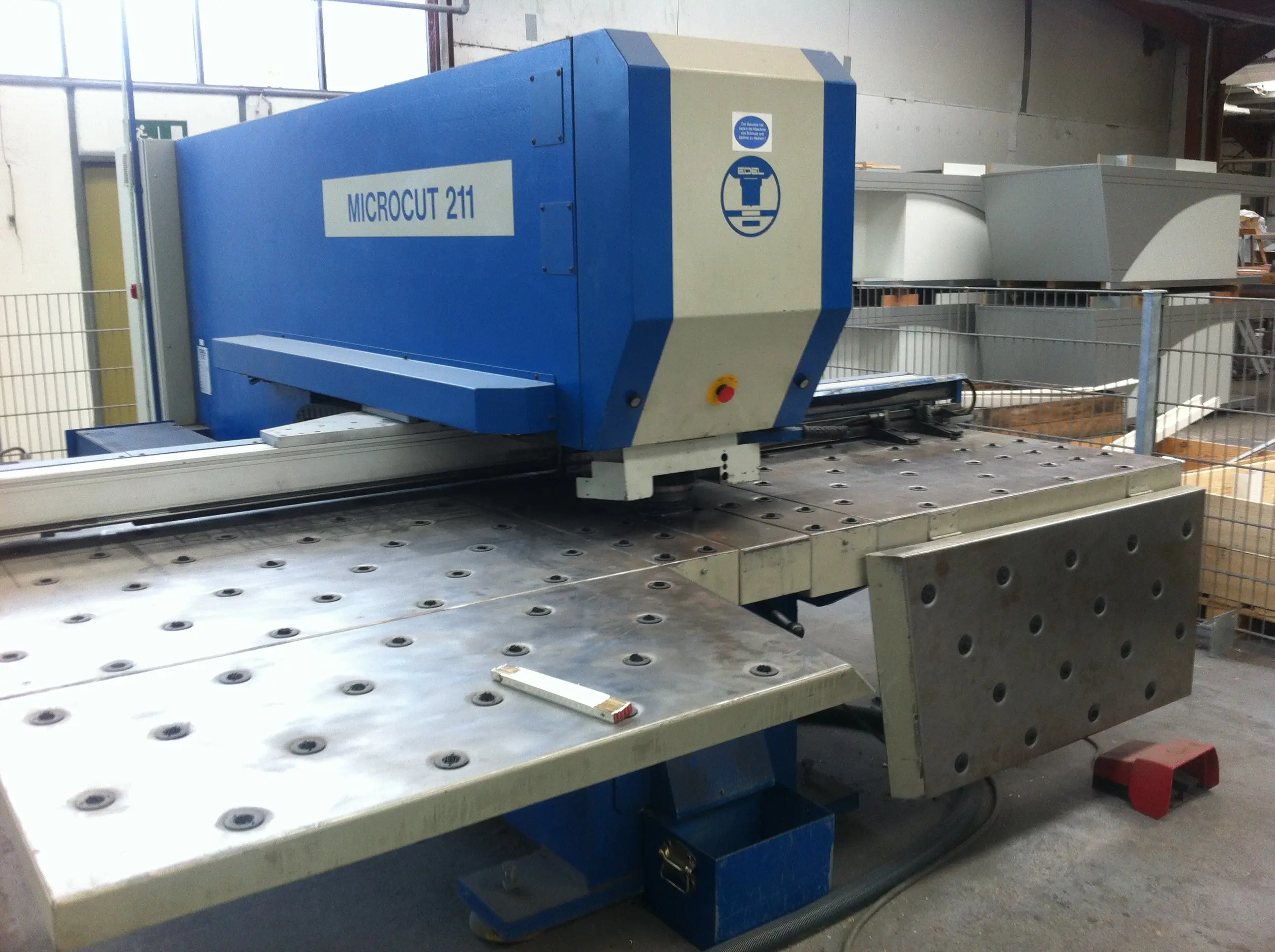

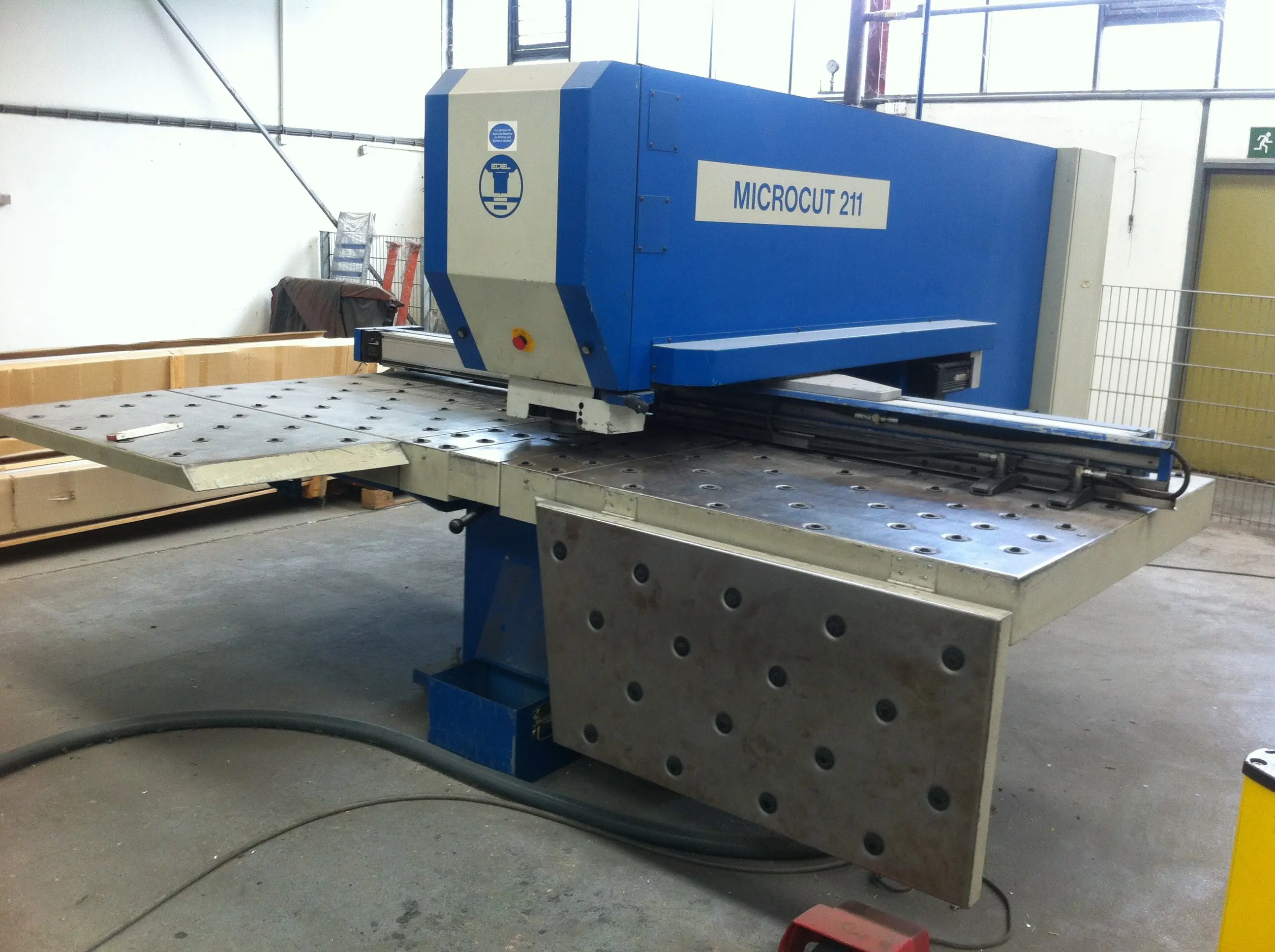

CNC-Stanznibbelmaschine
Direktarbeitsbereich: 1500 x 1000 mm
Werkzeuggröße bis : 100 mm Durchmesser, sowie Formen : innerhalb dieser Kreisfläche
Materialdicke bis : 4 mm
freier Durchgang bis ca. : 30 mm
Abstreifersystem: gefedert
Gesamtanschlußwert: bis : 16 kVA (400 V, 50 Hz) Schutzart : IP54, Steuerungsspannung 24 V,
inkl.:
- Maschinelle und steuerungstechnische REVO - M Grundausstattung
zum Einsatz der Revolverwerkzeuge
- Stößelhub programmierbar (anstatt manueller Verstellung)

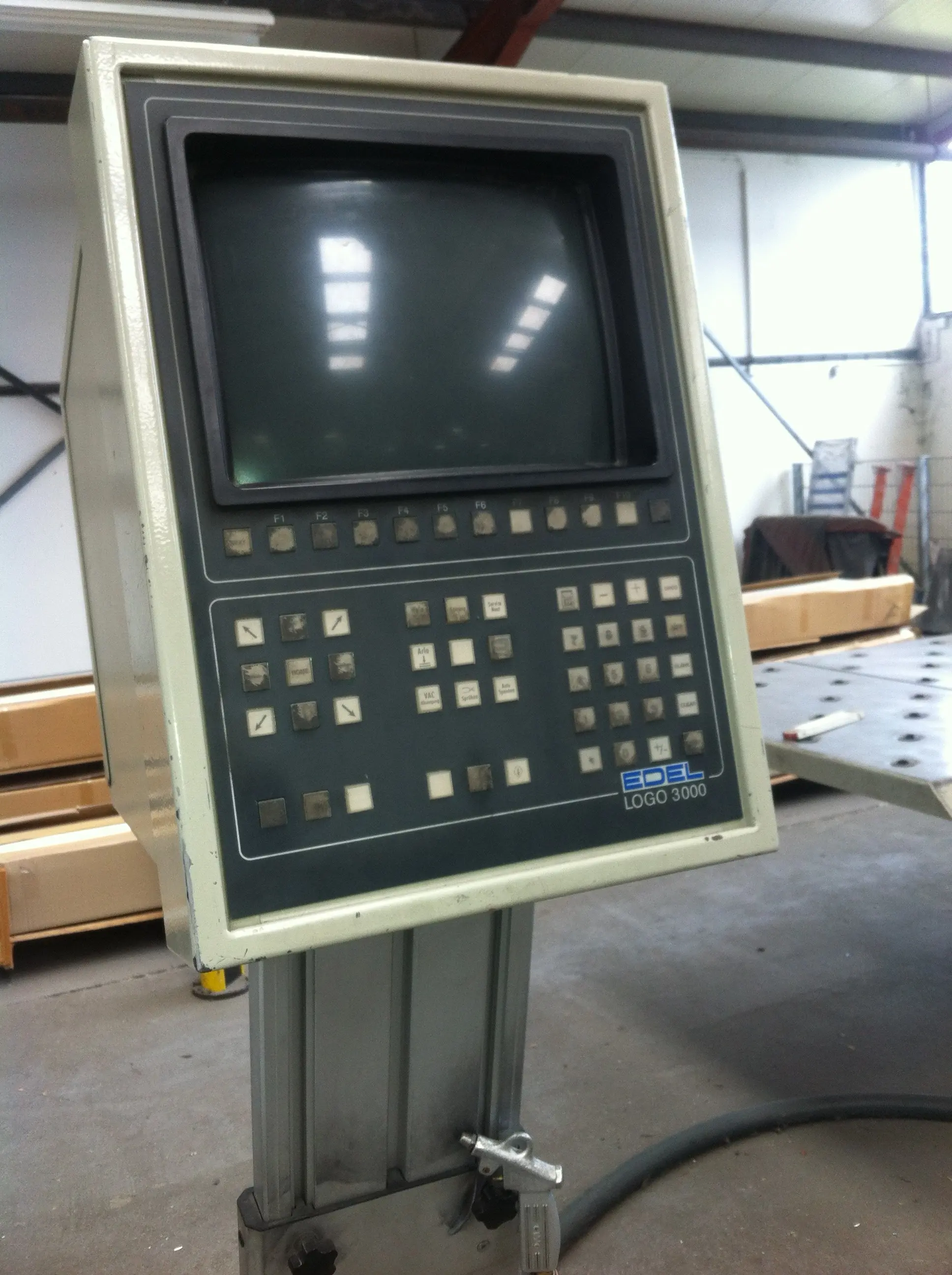

- CNC-LOGO und Programmierung mit Werkstückgrafik
- 1 Satz Aufstellelemente mit Nivelliereinrichtung
- CNC CAD Prorammierplatzsoftware in Standardausführung
- 6-fach Rev.-Werkzeuge
- Werkzeuge für Rev. Ø 4,2 - Ø 6,5 - Ø 8,5
Rechts 18x6 breite Seite vorne 13x13 Vierkant gerade
10x10 gerade und mit 2 Spannflächen 45 ° versetzt,
Ankörnwerkzeug
- 1 St. zusätzlicher Dongel zur CNCCAP Programmierplatzsoftware
- An der Maschine werden VA-Bleche (4016, 4301) bis 1,5 mm sowie
Feinbleche (verzinkt) bis 2 mm gestanzt
- Die Maschine wurde aufgerüstet mit einem normalen DOS-PC,
der als Massenspreicher für die Programme dient.
- An einem externen DOS-Arbeitsplatz kann einfach die Programmierung
vorgenommen werden. Die Programme können dann an den an der
Maschine befindlichen PC übertragen werden.
- Es besteht eine große Ansammlung von Stempeln in o.g. Abmessung,
da erst seit ca. 2 Jahren damit begonnen wurde, benutzte Stempel
wieder aufarbeiten zu lassen.
- Rund um die Maschine befinden sich Lichtschrankenabsicherungen
gebraucht, in gutem Zustand
