| Hersteller | BLM |
| Typ | LT JUMBO |
| Baujahr | 2015 |
| Leistung | 3,5 Kw |
| Betriebsstunden | 8000 St. |
| Tischlänge | 18 m |
| Durchmesser | 610 mm |
Baujahr: 2015
Technische Spezifikationen
Maschinentyp:
Vollautomatische Laserschneidanlage für Rohre und Profile großer Abmessungen (Lasertube-System)
Verarbeitbare Geometrien:
• Rundrohr: Ø 80 mm – 610 mm
• Quadratrohr: 80 x 80 mm – 450 x 450 mm
• Rechteckrohr: 80 x 120 mm – 500 x 300 mm
Crjbrswxw Ebs Tb Dcdod
• Offene Profile: bis 500 x 300 mm Querschnitt
Materialien:
Baustahl, Edelstahl (weitere auf Anfrage)
Wandstärke:
Maximal schneidbare Dicke: bis 16 mm

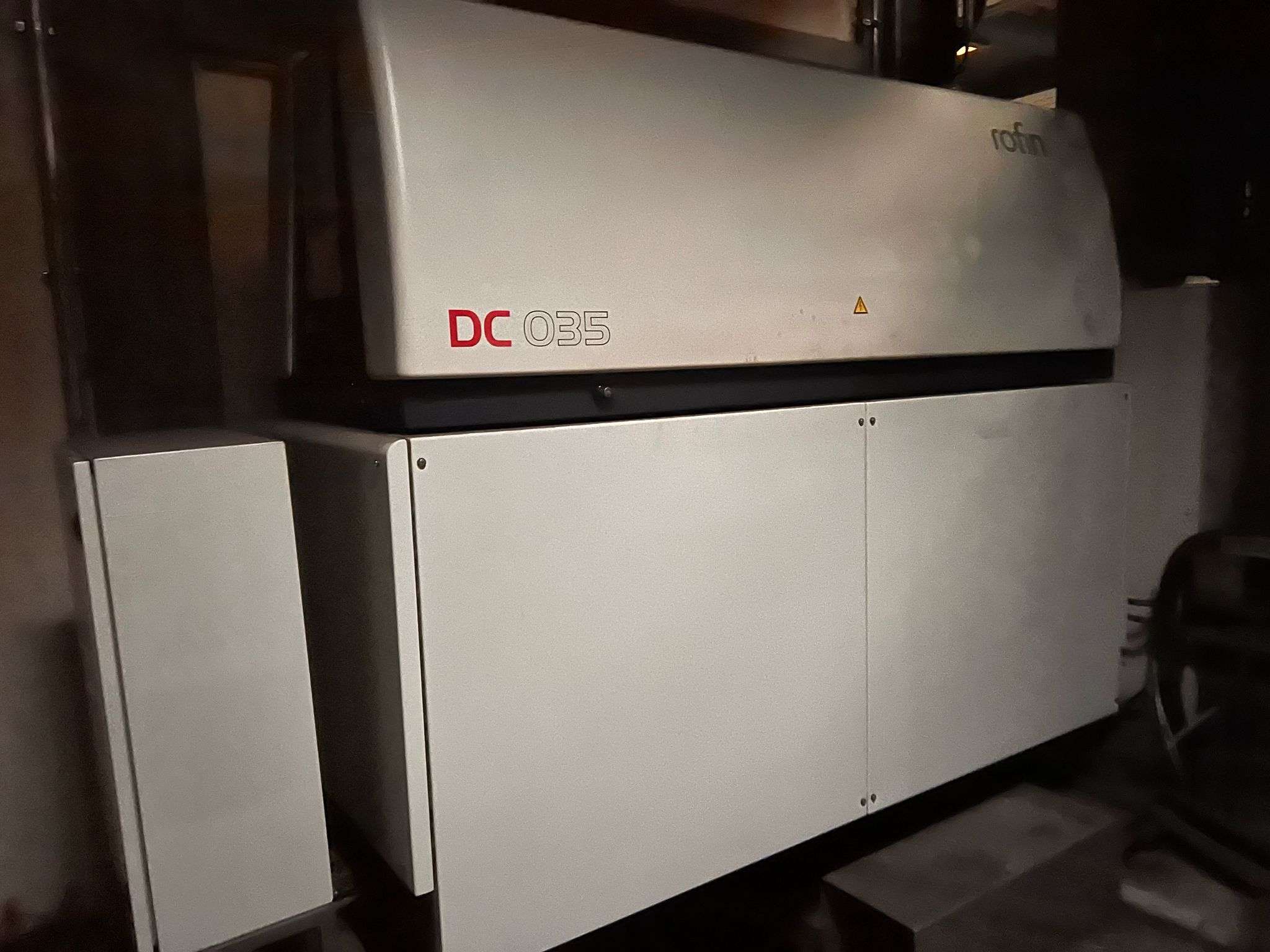

Laserleistung:
Standard: 3.500 Watt (höhere Leistung auf Anfrage möglich)
Längenverarbeitung:

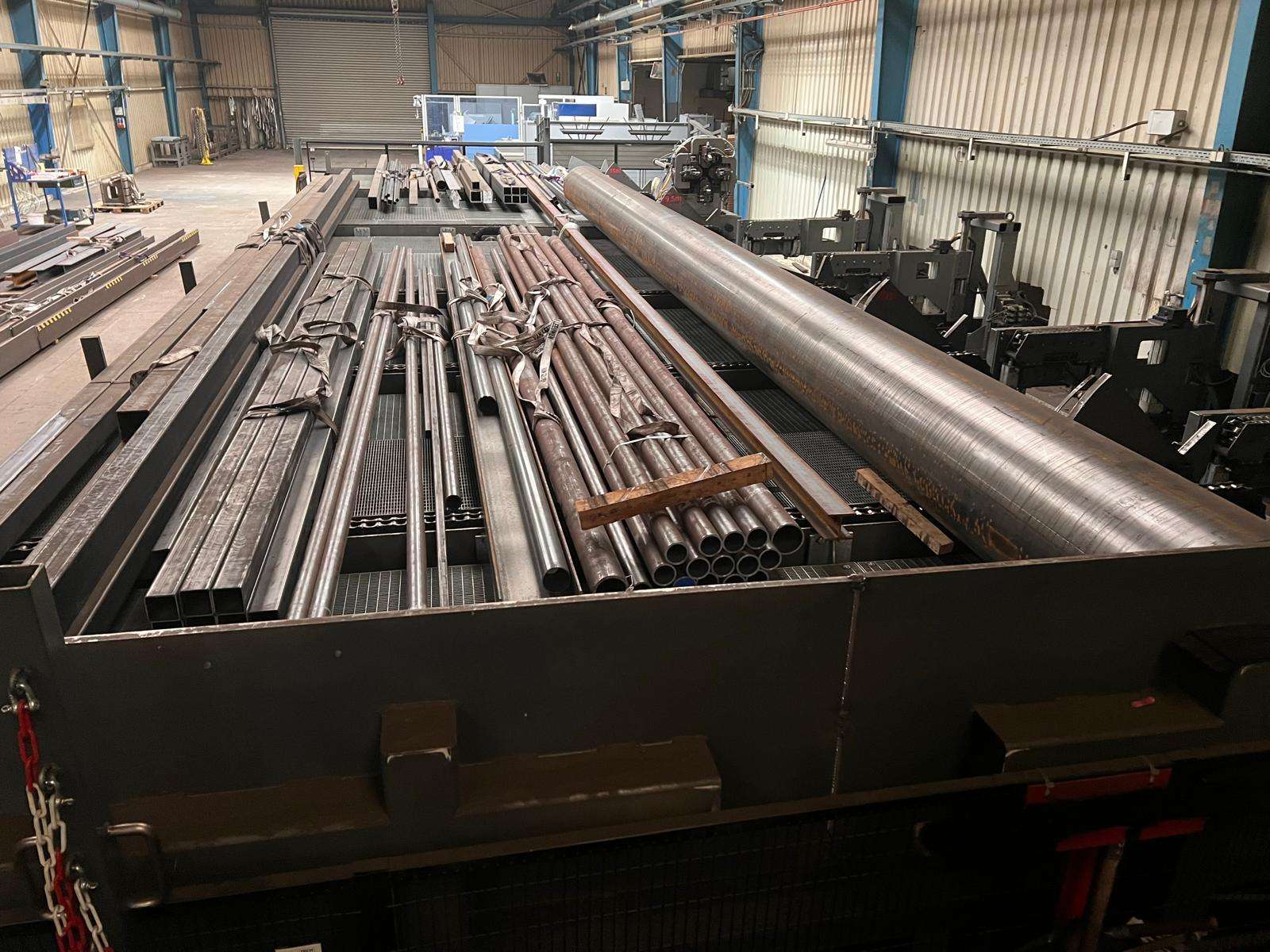

• Beladbare Stangenlänge: 4.000 mm – 18.000 mm
• Entladelänge kurze Teile: bis 3.200 mm
• Entladelänge lange Teile: bis 18.000 mm
Gewichtskapazität:
Rohrgewicht bis 300 kg/m
Positionierungsgenauigkeit:
Wiederholgenauigkeit ± 0,1 mm
Optimale Endpräzision durch 3D-Laserkopf und integrierten Taster zur Kompensation von Rohrverformungen
_____
Ausstattung und Funktionen

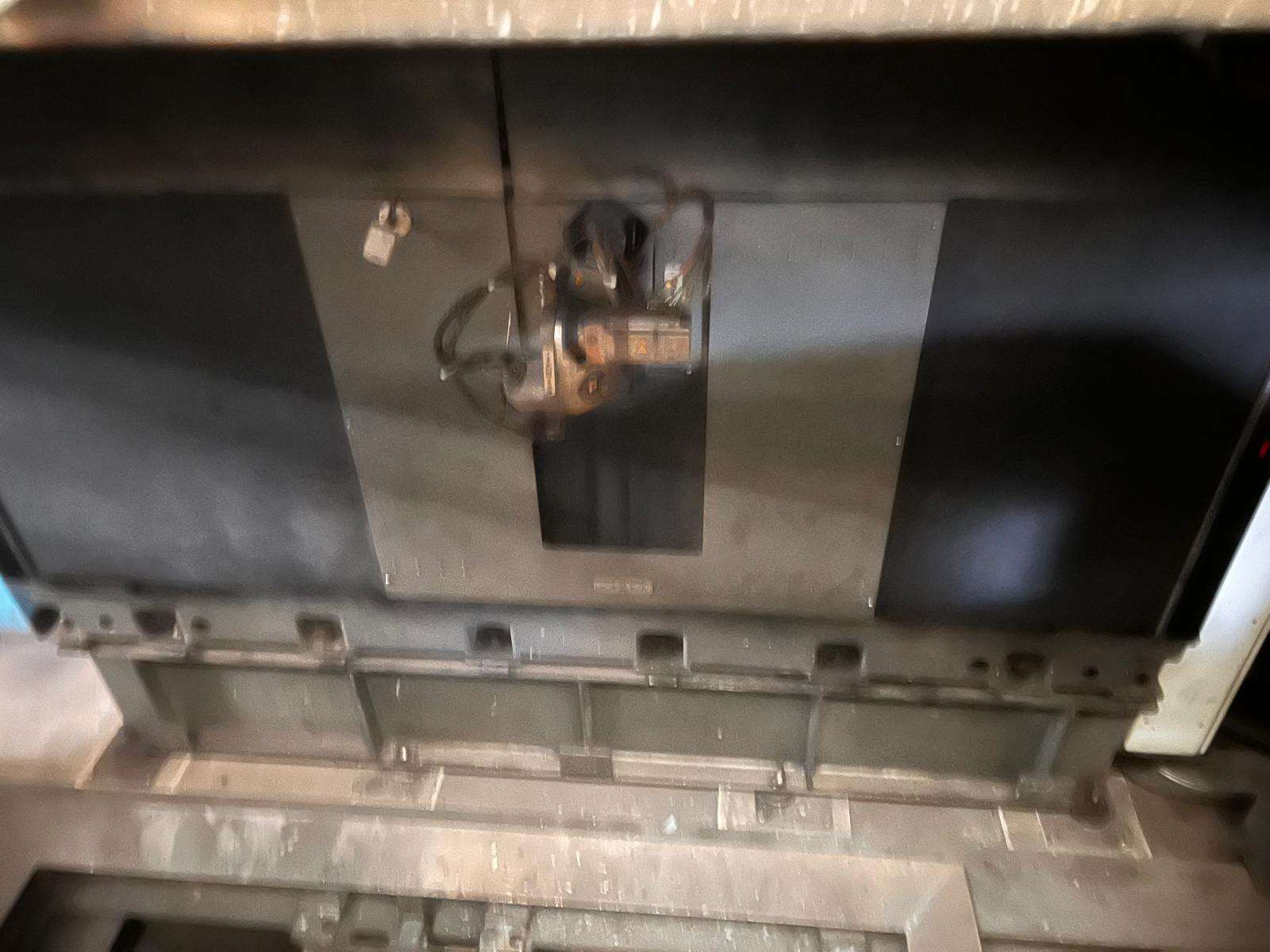

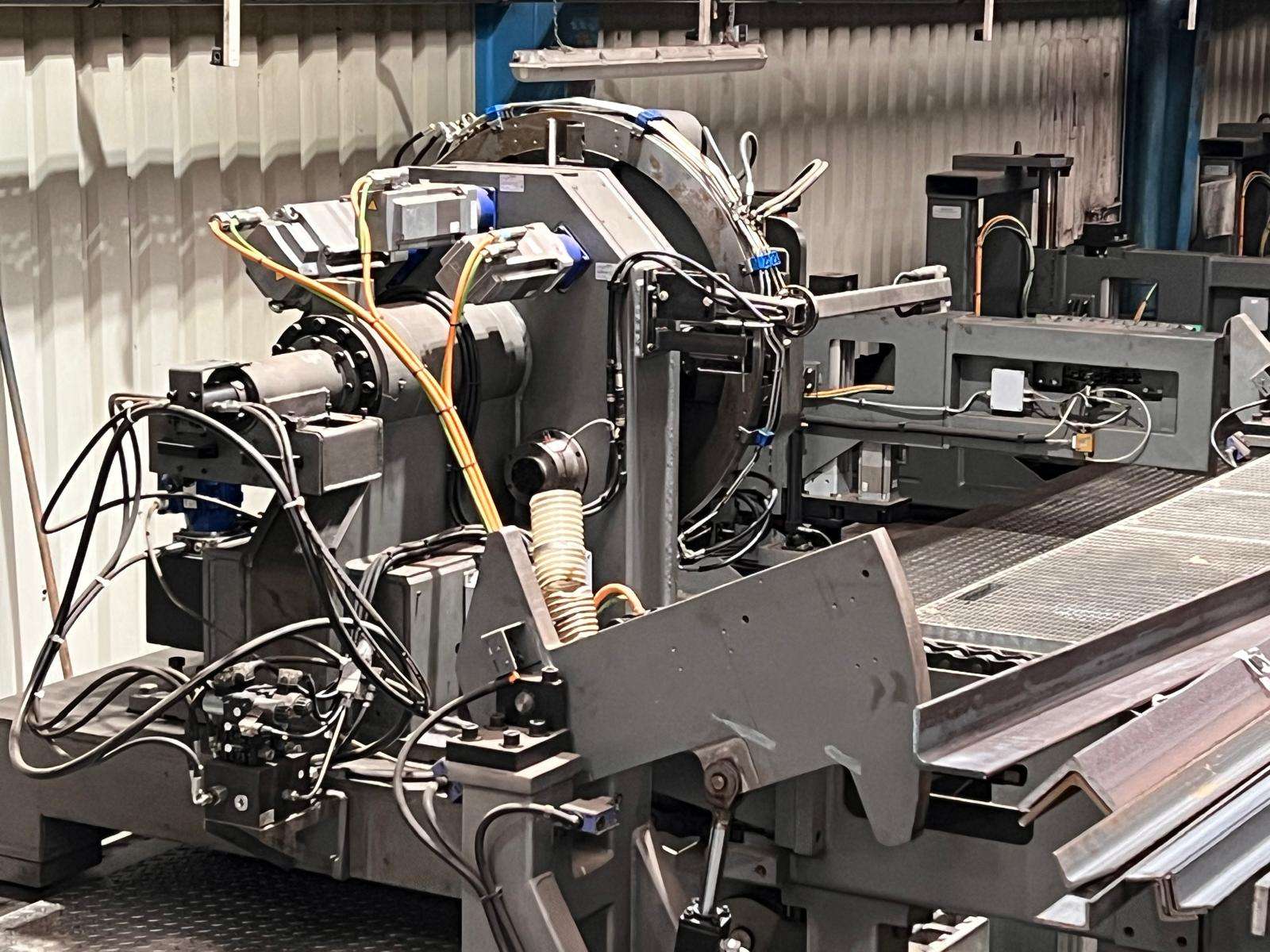

• 3D-Schneidkopf für schräge Schnitte, Ausklinkungen, gestemmte Bohrungen

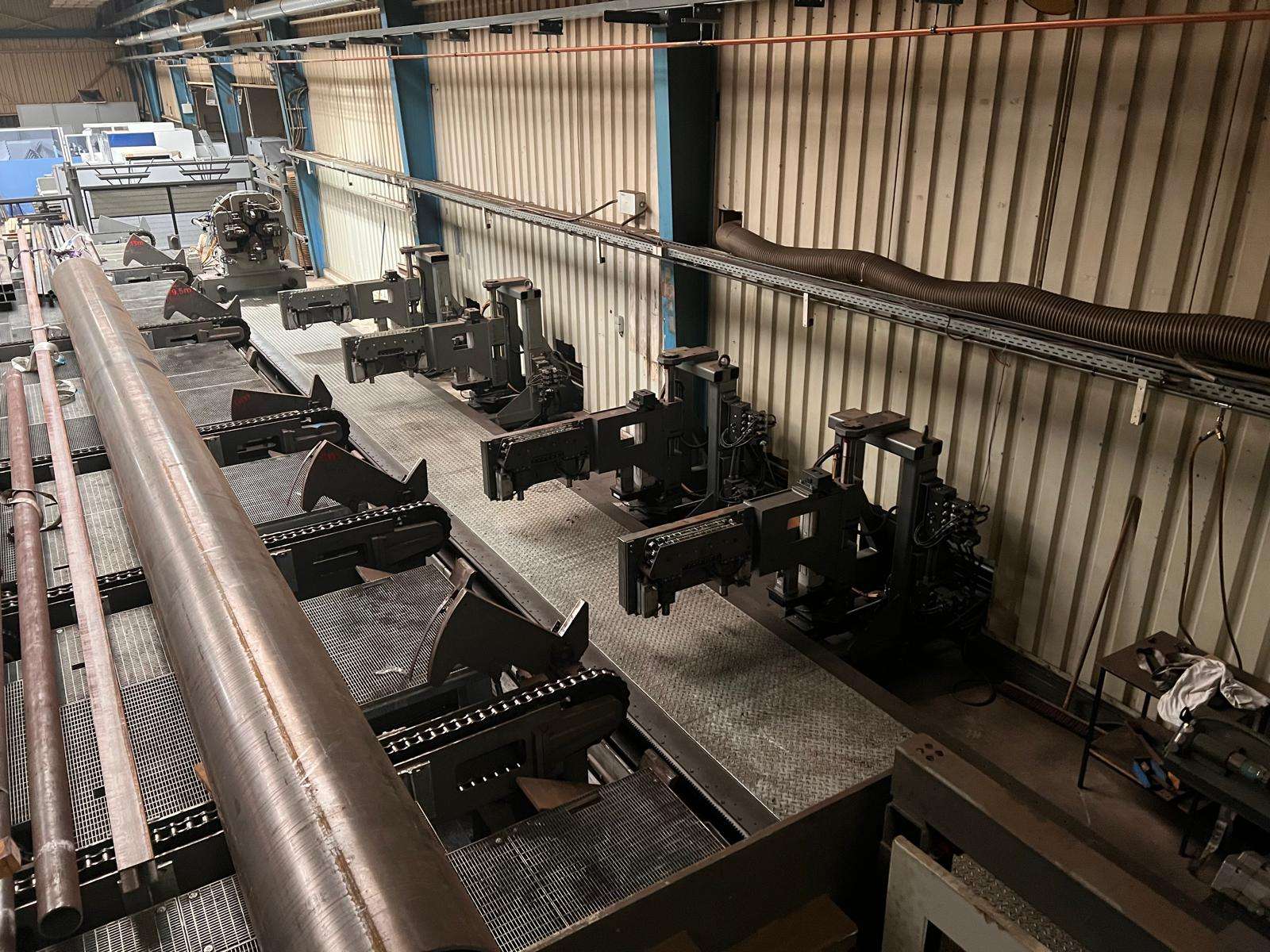

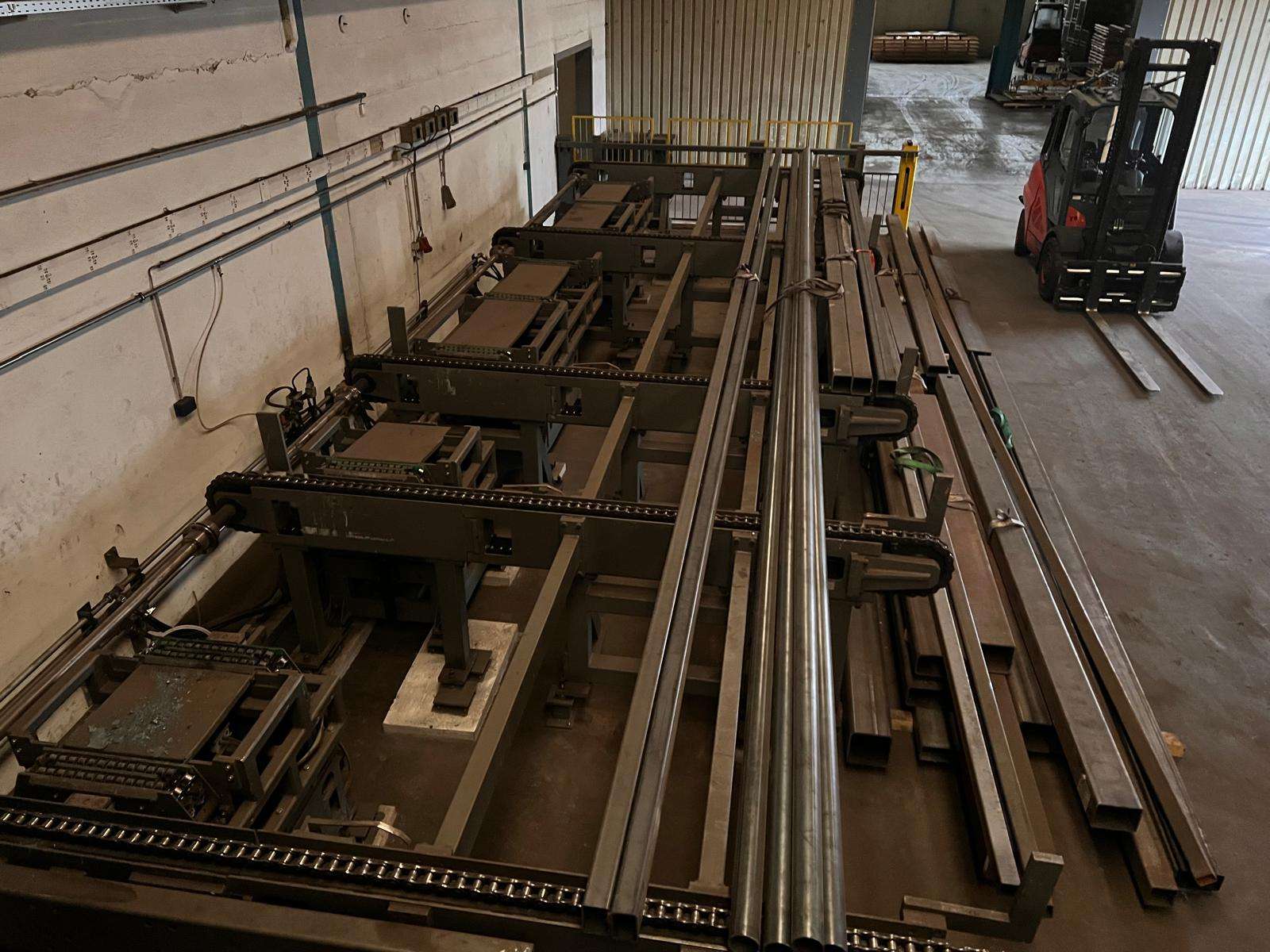

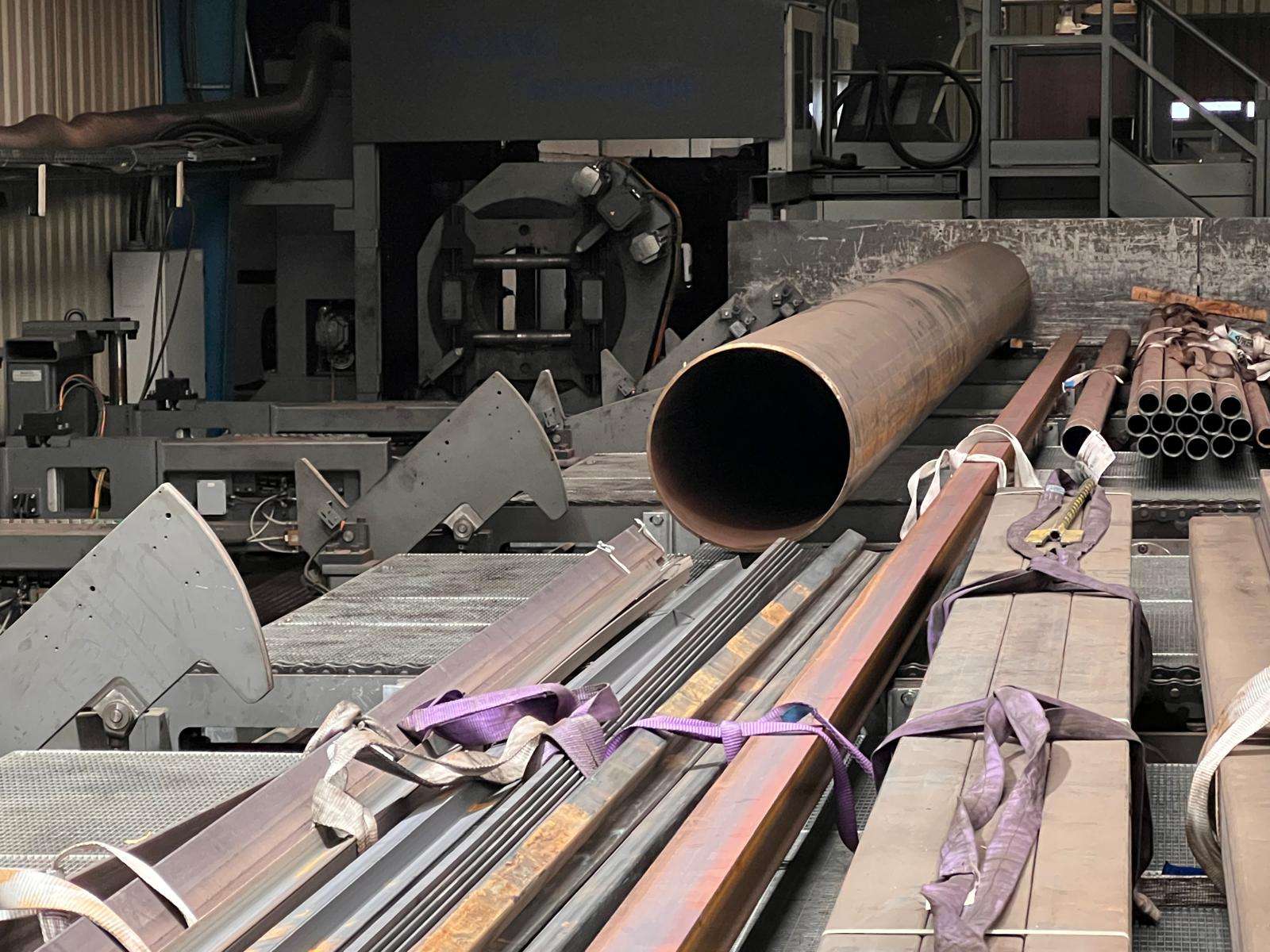

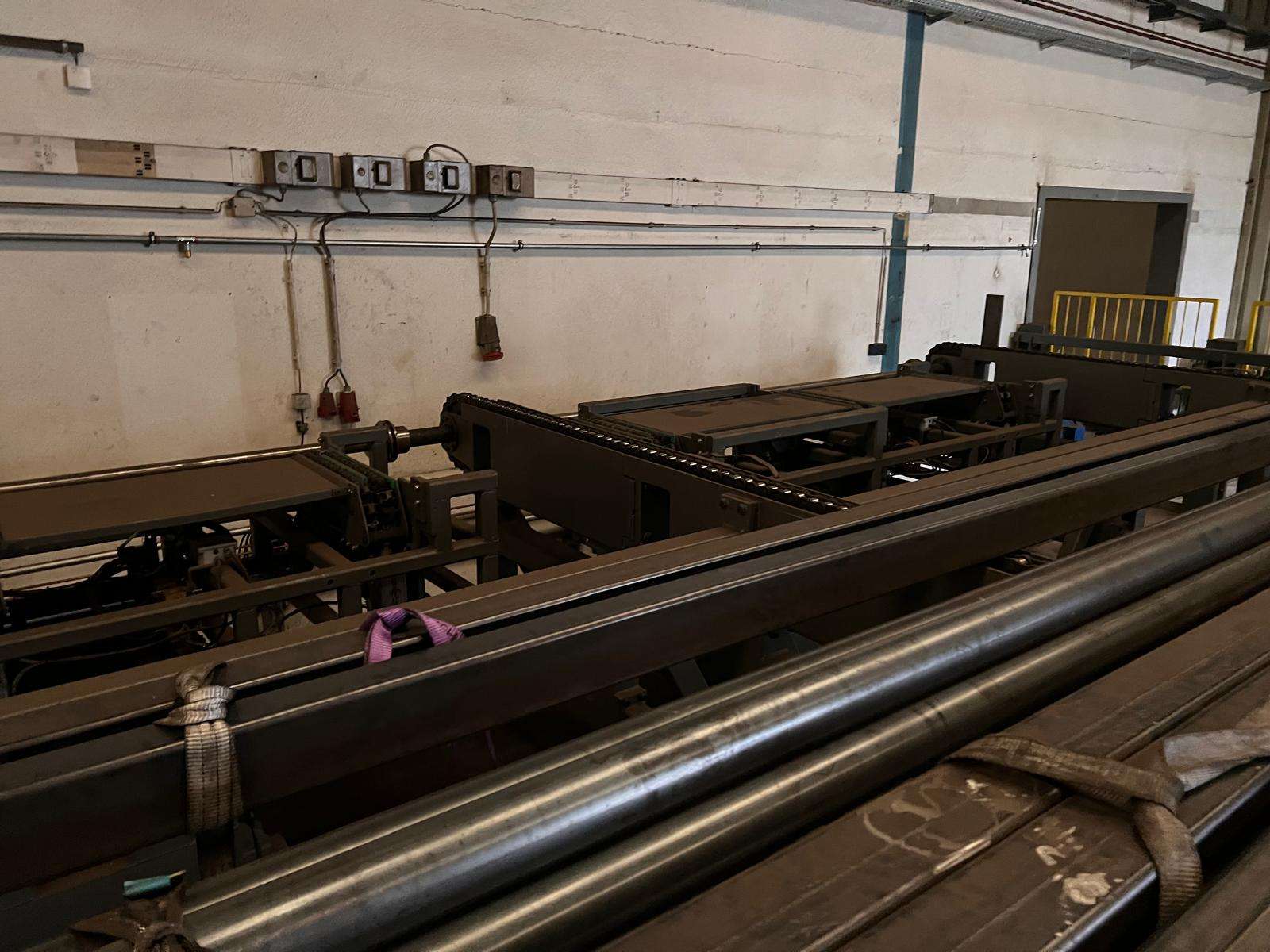

• Vollautomatische Be- und Entladung (auch verdeckte Zeitbeladung mit Doppelkette)
• Automatisches Reststückmanagement

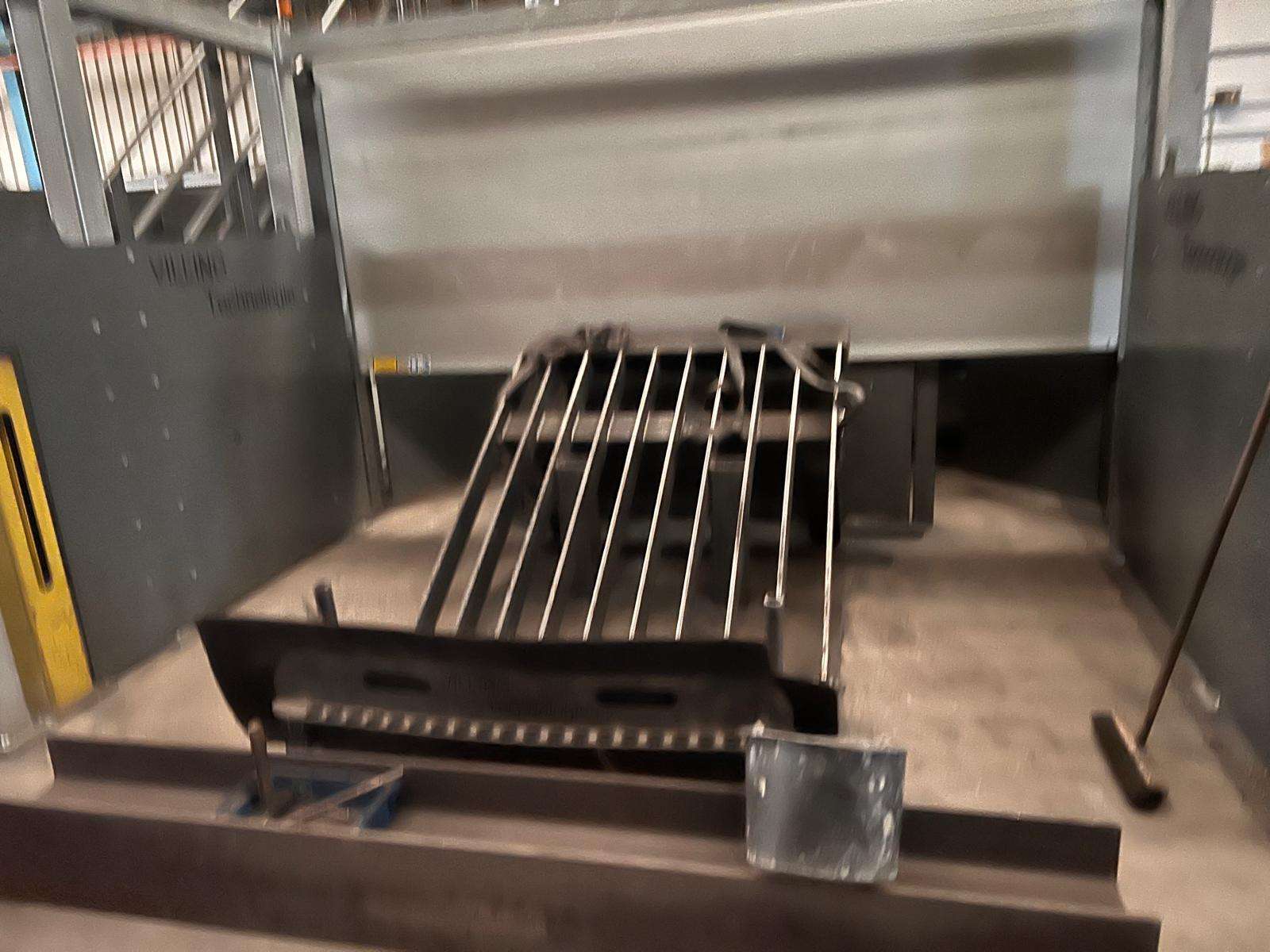

• Zentrale Entladestation für kurze Werkstücke mit Schonungssystem gegen Herunterfallen

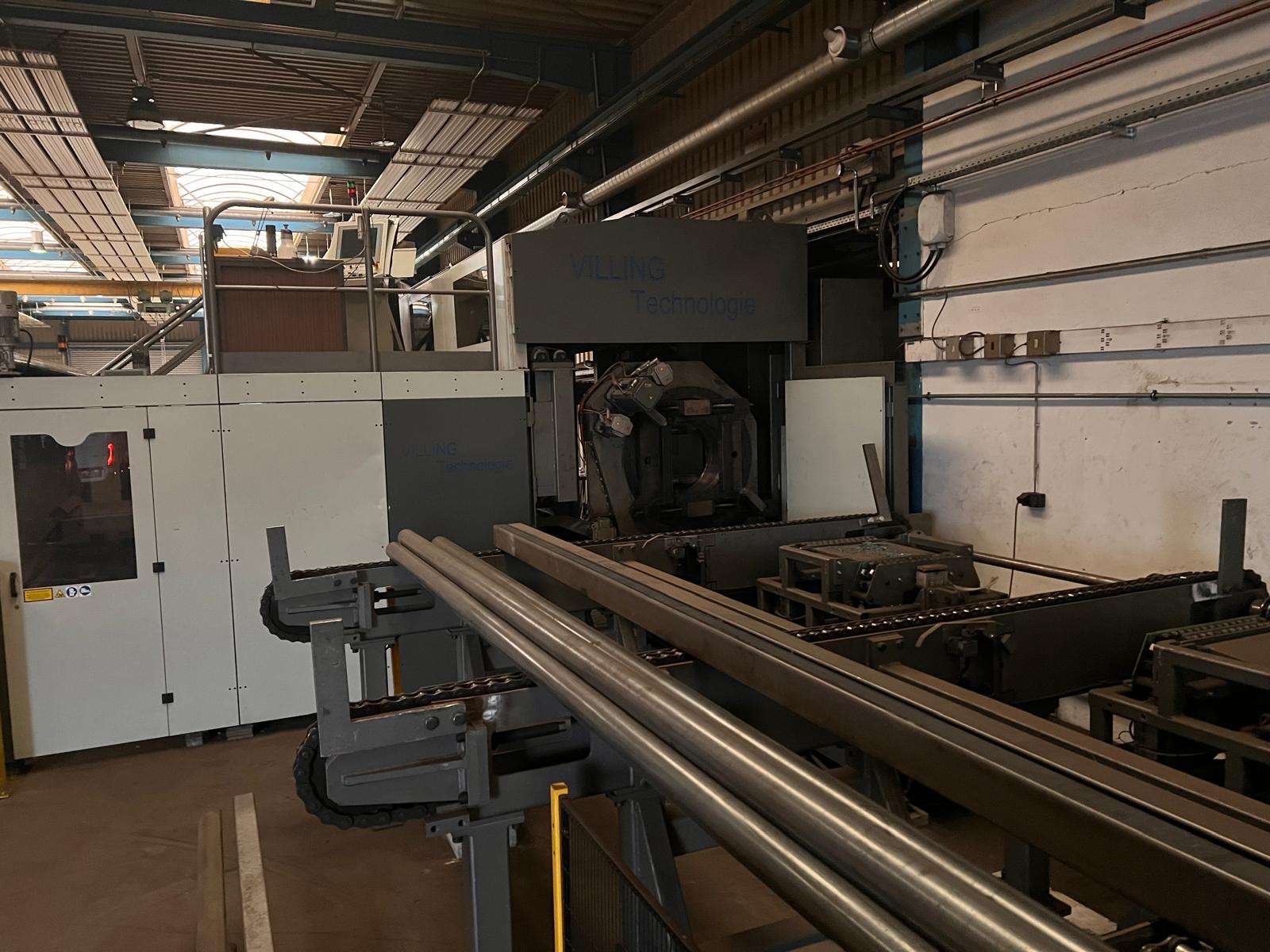

• Schneidkabine mit großer Sichtscheibe und optionalem Kamerasystem
• Integrierte CAD/CAM Software: Artube (inkl. STEP, IGES, X_T Unterstützung)
• CIM Software zur Fertigungsplanung und -überwachung

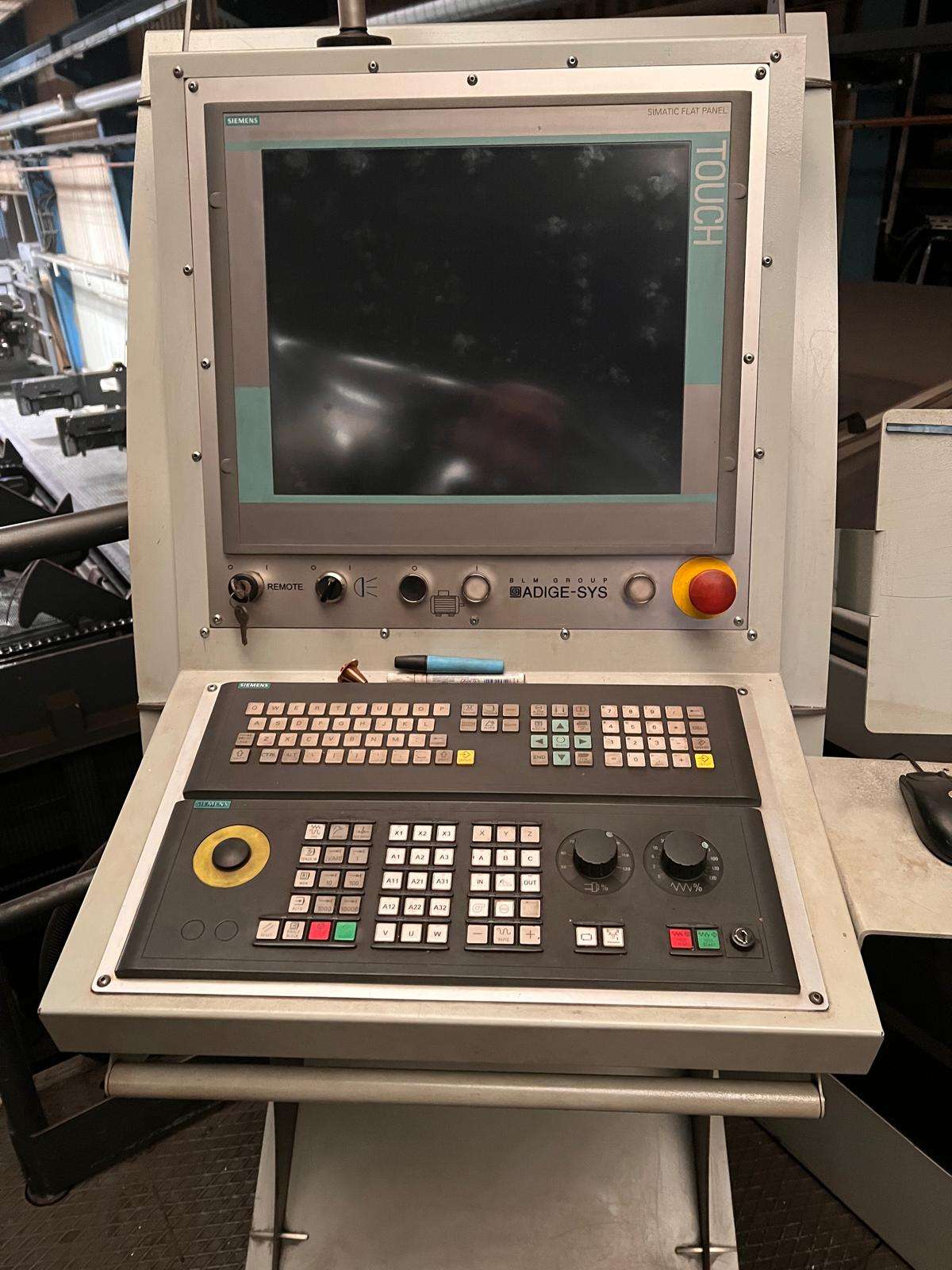

• Digitalsteuerung: Siemens 840D, 38 Achsen bei maximaler Konfiguration
• Bearbeitung ohne Werkzeugwechsel – kein Umrüsten für neue Geometrien notwendig
_____
Typische Einsatzgebiete
• Stahlbau und Metallbau
• Maschinenbau und Schwerfahrzeugkomponenten
• Landwirtschaftsmaschinen
• Schiff- und Eisenbahnbau
• Rohrfertigung für Prototypen, Klein- bis Großserien
