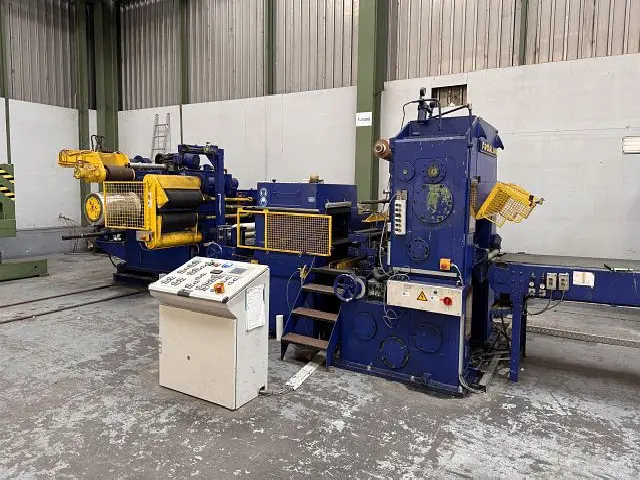

Längs- und Querteilanlage FRÖHLING QZ2, B.j. 1973

STEUERUNG

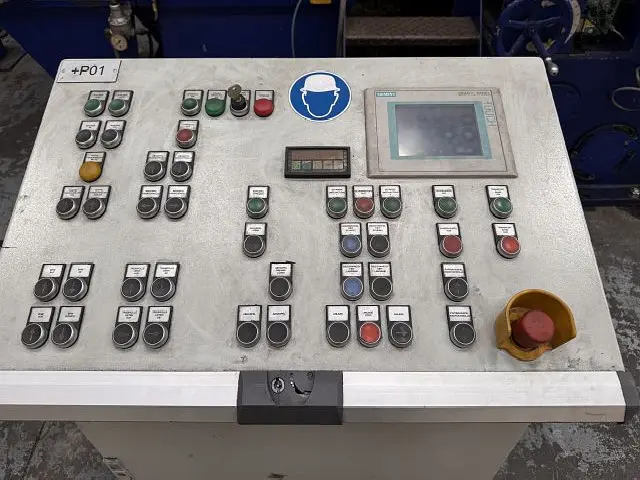

  SPS Steuerung SIEMENS S7 300

ANLAGEDATEN (BANDANLAGEN)
  Blechbreite max.: 500 mm
  Blechstärke max.: 2.5 mm

COIL ABROLLEINHEIT
  Bauweise: Einfachhaspel
  Coil Gewicht max.: 4.5 to
  max. Aussendurchmesser Bandrolle: 1400 mm
  Spreizbereich von: 370 mm
  Spreizbereich bis: 620 mm
  Arbeitsgeschwindigkeit min.: 7.5 m/min
  Arbeitsgeschwindigkeit max.: 30 m/min
  Verfahrweg: 200 mm

BLECH-RICHTEINHEIT
  Blechbreite max.: 500 mm
  Blechbreite (min): 100 mm
  Blechstärke max.: 2.5 mm
  Blechstärke min.: 0.3 mm
  Material-Querschnitt max. (450 N/mm2): 4000 mm²
  Anzahl der Richtwalzen: 21
  Durchmesser der Richtwalzen: 30 mm
  Arbeitsgeschwindigkeit min.: 7.5 m/min
  Arbeitsgeschwindigkeit max.: 30 m/min

QUERTEILSCHERE
  Blechbreite max.: 500 mm
  Blechstärke min.: 0.3 mm
  Blechstärke max.: 2.5 mm
  Schrägschnitt: 1.3 °
  fliegende Schere: ja

BLECH-STAPELEINHEIT
  Blechlänge (max): 5000 mm

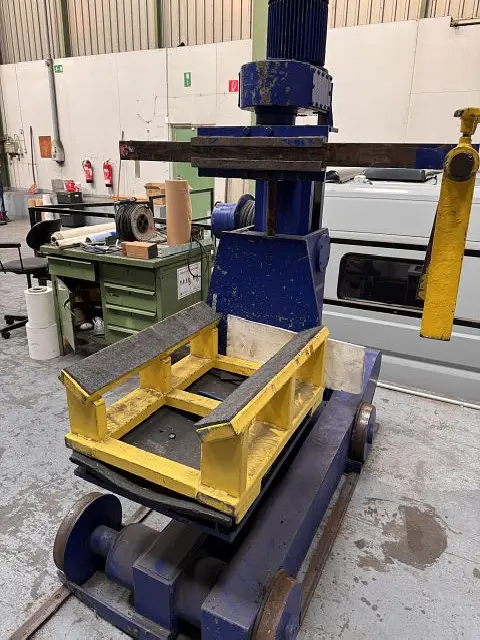

Fröhling Bundhubwagen

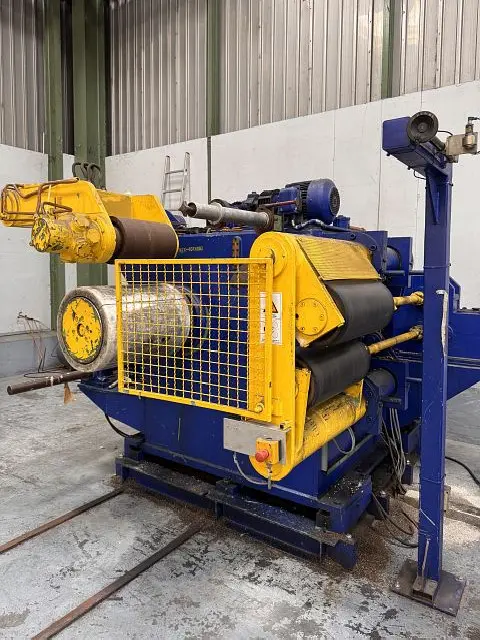

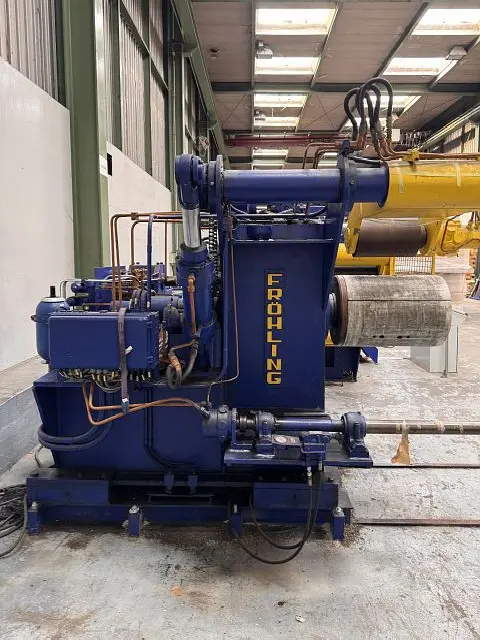

Fröhling Abhaspel
Fröhling Papierhaspel
Kohler Richteinheit 30 600 B / 50009
Fröhling Fliegende Schere
Fröhling Transportband
