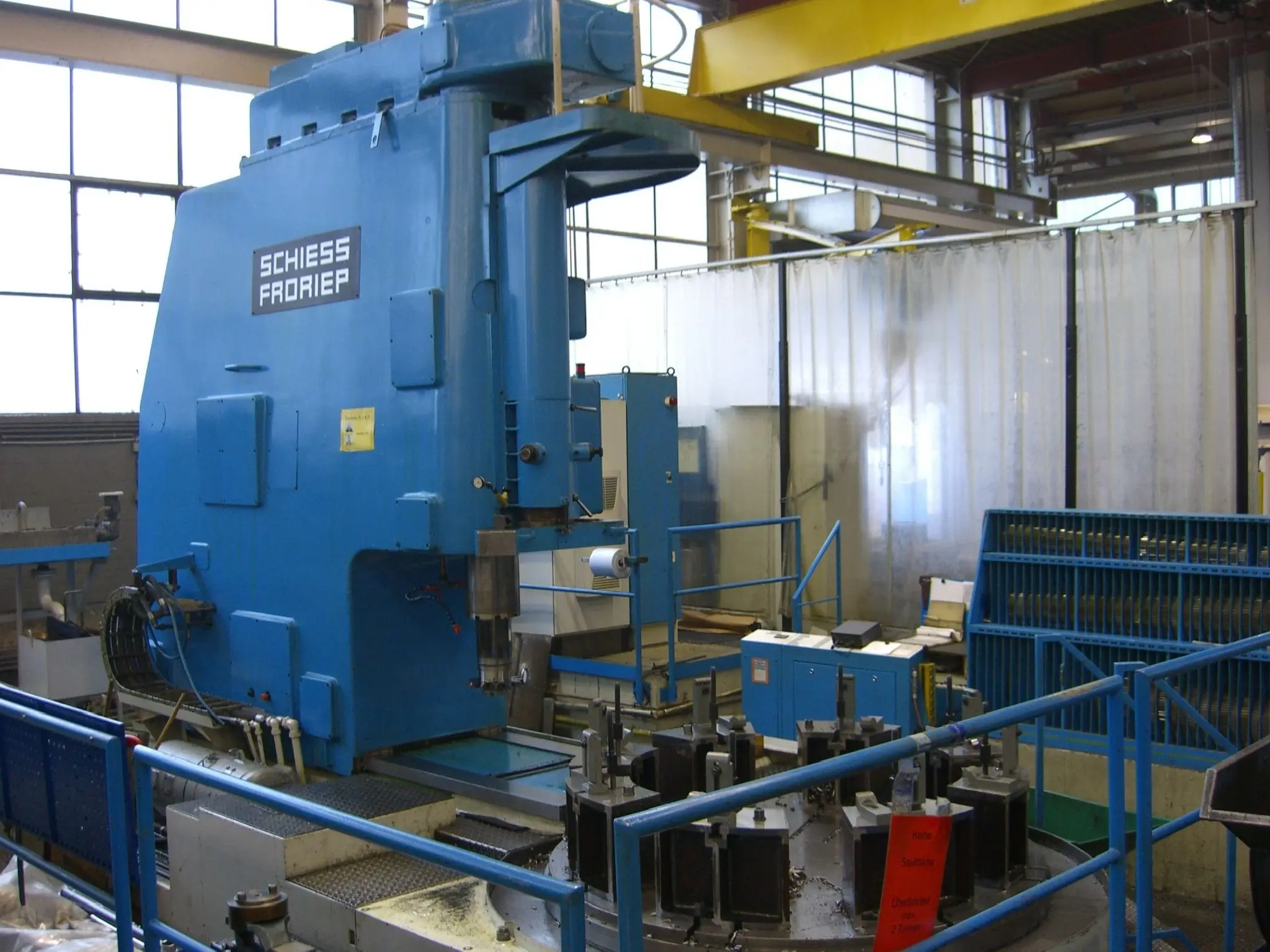

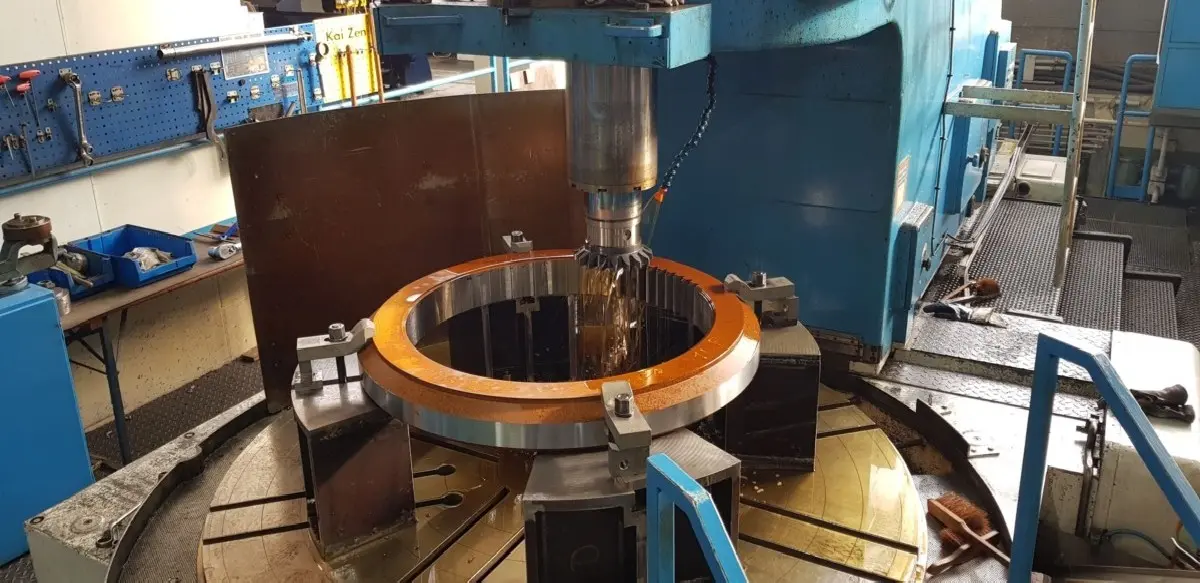

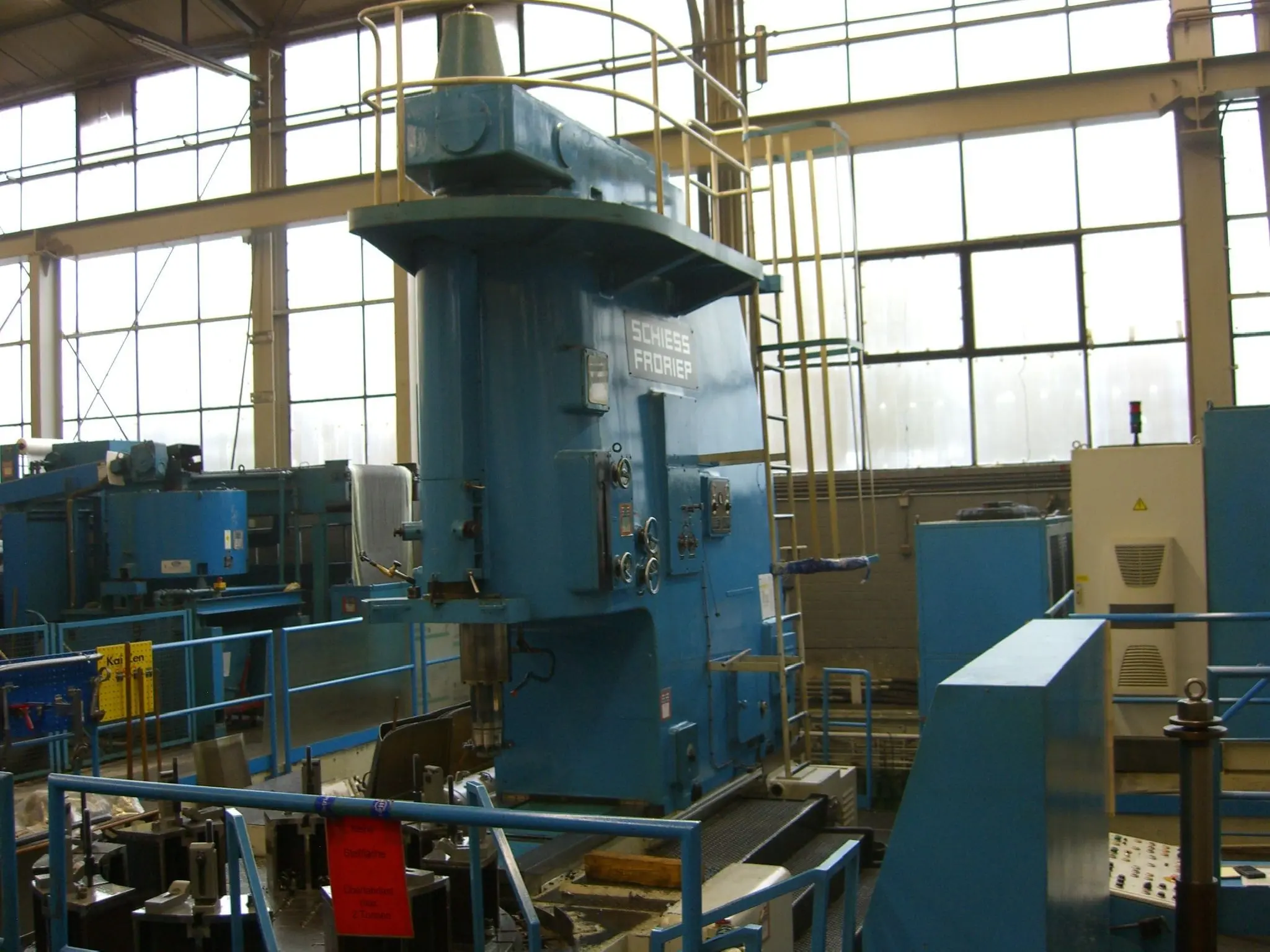

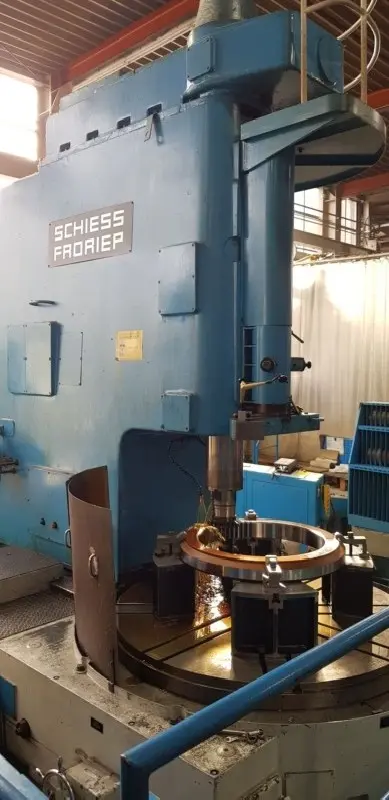

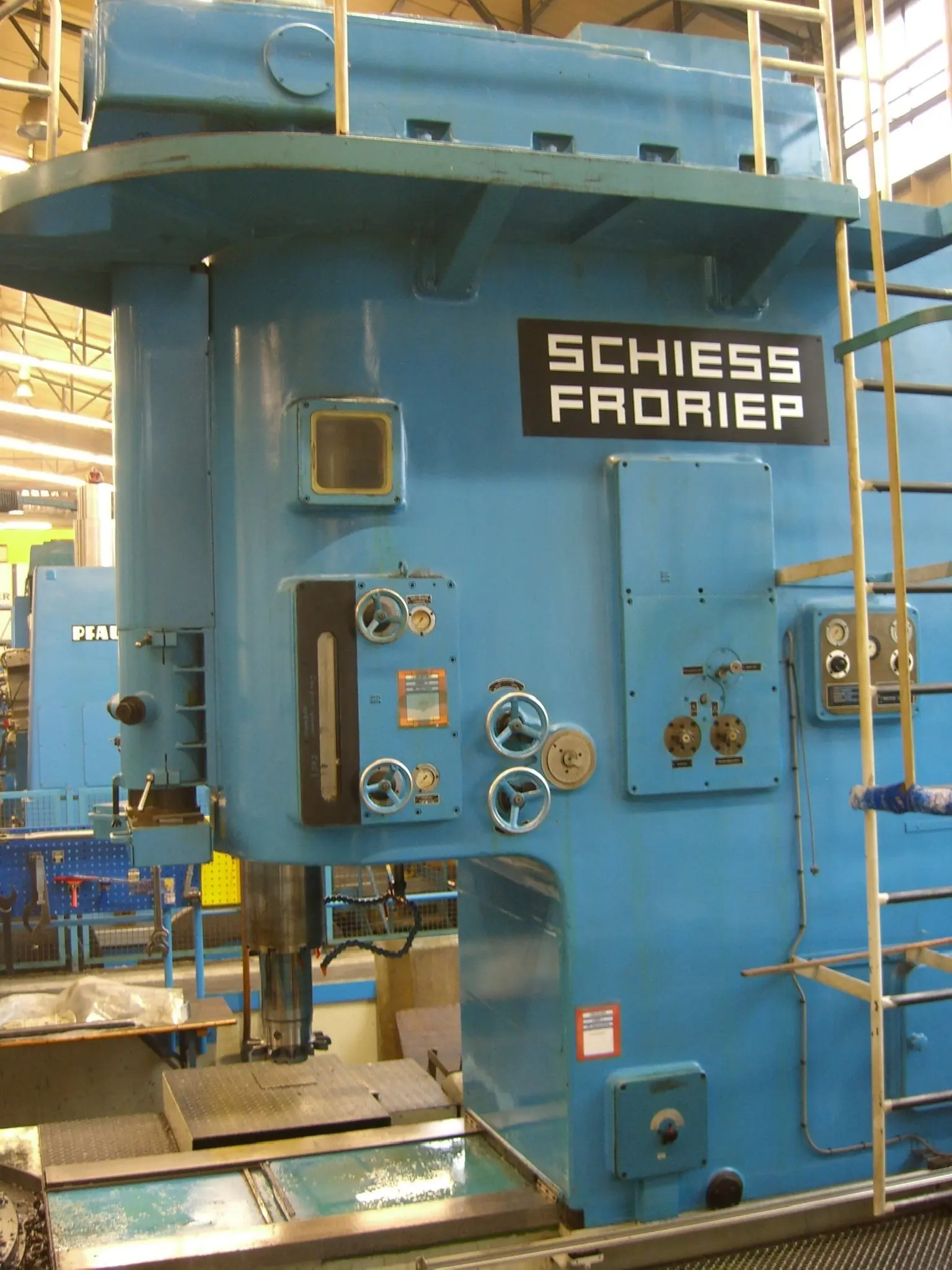

Zahnradstossmaschine SCHIESS-FRORIEP RS 35 S, B.j. 1974/2001

"Zahnradstossmaschine SCHIESS-FRORIEP RS 35 S, B.j. 1974/2001"

InseratNr. # P0165469
Maschinentyp: Zahnradstossmaschine
Hersteller: SCHIESS-FRORIEP
Baujahr: 1974/2001
Typ: RS 35 S
Zustand: gebraucht
Betriebsstunden: h
Referenznummer: p166294
  • ID: P0165469
  • 123
  • 2021-11-27
  • Preis
  • auf Anfrage


  • KEMMERICH Werkzeugmaschinen GmbH

  • Herr Andreas Kemmerich
  • Im Rottfeld 1a, Deutschland

  • Anfrage senden
HerstellerSCHIESS-FRORIEP
TypRS 35 S
Baujahr1974/2001
Gesamtleistungsbedarf70 kW
Werkstückgewicht20 t

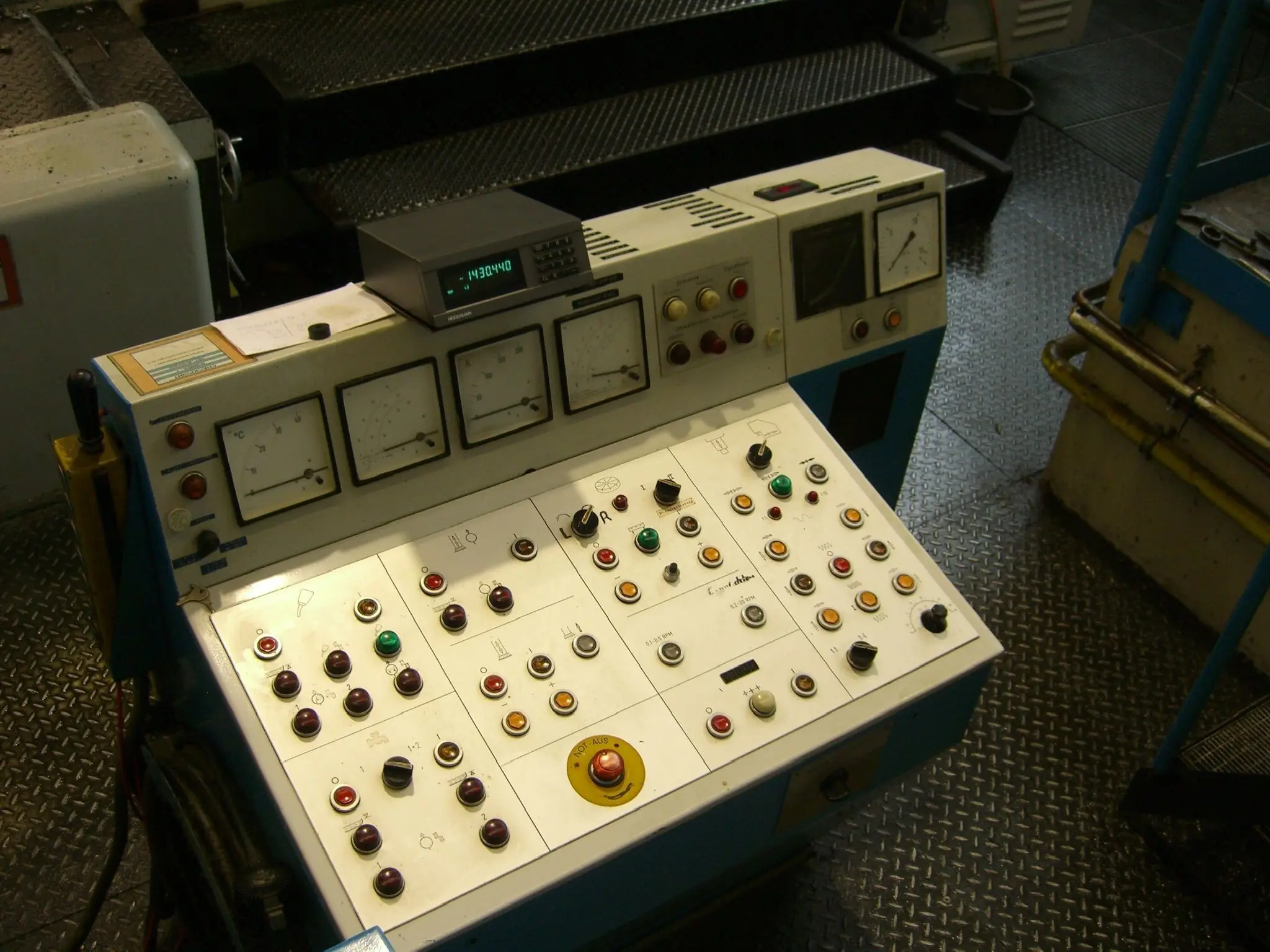

Steuerungkonventionell
Maschinengewicht55 t
Raumbedarf ca.12x6x4,7 m
Planscheibendurchmesser2000 mm
Axialvorschübe0,04 - 140 mm
Radialvorschübe0,04 - 140 mm
Schnittgeschwindigkeit6 - 24 m/min
Bohrungsdurchmesser310 mm
Hubzahlen pro Minute8 - 75
Ständerausladung715 mm
Schnellverstellung750 mm
Lieferzeitsofort oder nach Absprache
Preis Auf Anfrage
Maschinenart: Zahnradstossmaschine
Außendurchmesser bei Innenverzahnung: 4000 mm
Raddurchmesser -: 3500 mm innen
Stößelhub -: 450 mm
Stößelhub -: 80 mm
Modul -: 20
Fußkreisdurchmesser (außen) bei Modul 5: 200 mm
Fußkreisdurchmesser (außen) bei Modul 20: 160 mm
Kopfkreisdurchmesser (innen) bei Modul 20: 640 mm
Kopfkreisdurchmesser (innen) bei Modul 5: 600 mm
Teilung (Stahl): 15 Modul
Teilung (Guß): 20 Modul
Verzahnungshöhe -: 1100 mm
Traghülsenausschub: 420 mm
Höhe Planscheibe-Schneidradanlage: 1170 mm
Entfernung Planscheibe-Stößelmitte: 200 - 1900 mm
Zahnbreite: 420 mm
Tiefe der Bohrung: 490 mm
Schneidrad-Durchmesser: 240 mm
Wälzvorschub stufenlos: 1,3 - 120 mm
Zahnschrägewinkel: 35 Grad
elektr. Ausführung - Spannung/Frequenz: 380 / 50 V/Hz
Geometrieüberholung in 02/2001 - Bearbeitungsqulität DIN 7 - 8
neuwertige Zahnrad-Wälzstoßmaschine mit folgender Ausrüstung :
- Zahnschrägen-Stoßeinrichtung
- Schabeeinrichtung
- gr. zu schabender Teilkreis-Ø 3500 mm bei Innen- und
Außenverzahlung, Höhe Werkstückauflage für Schabkopf mit Zwischenbüchse 415
mm,
- Zweiter Planscheibenantrieb 0,4 - 20 Upm.

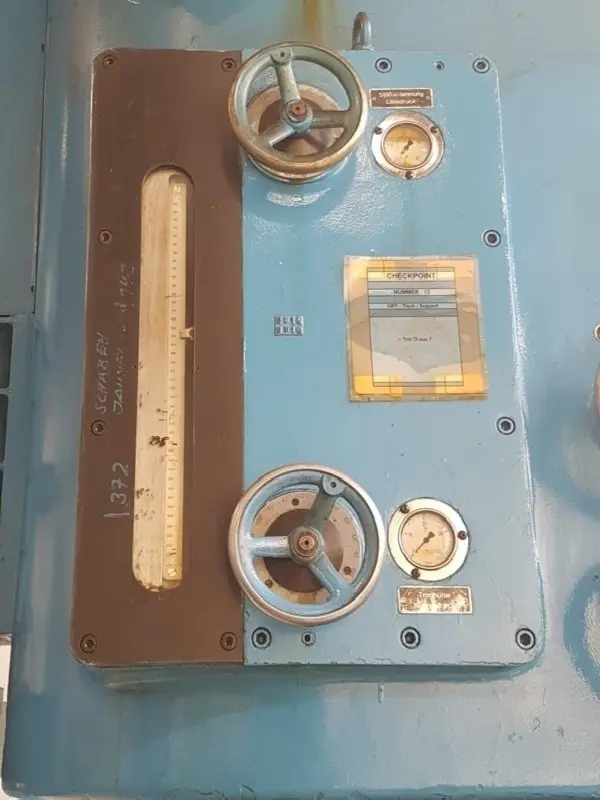

- Optische Feinmeßeinrichtung für den Ständer
- Permanent-magnetischer Späne-Rutschförderer
- Permanent-magnetische Kühlmittel-Reinigungsanlage

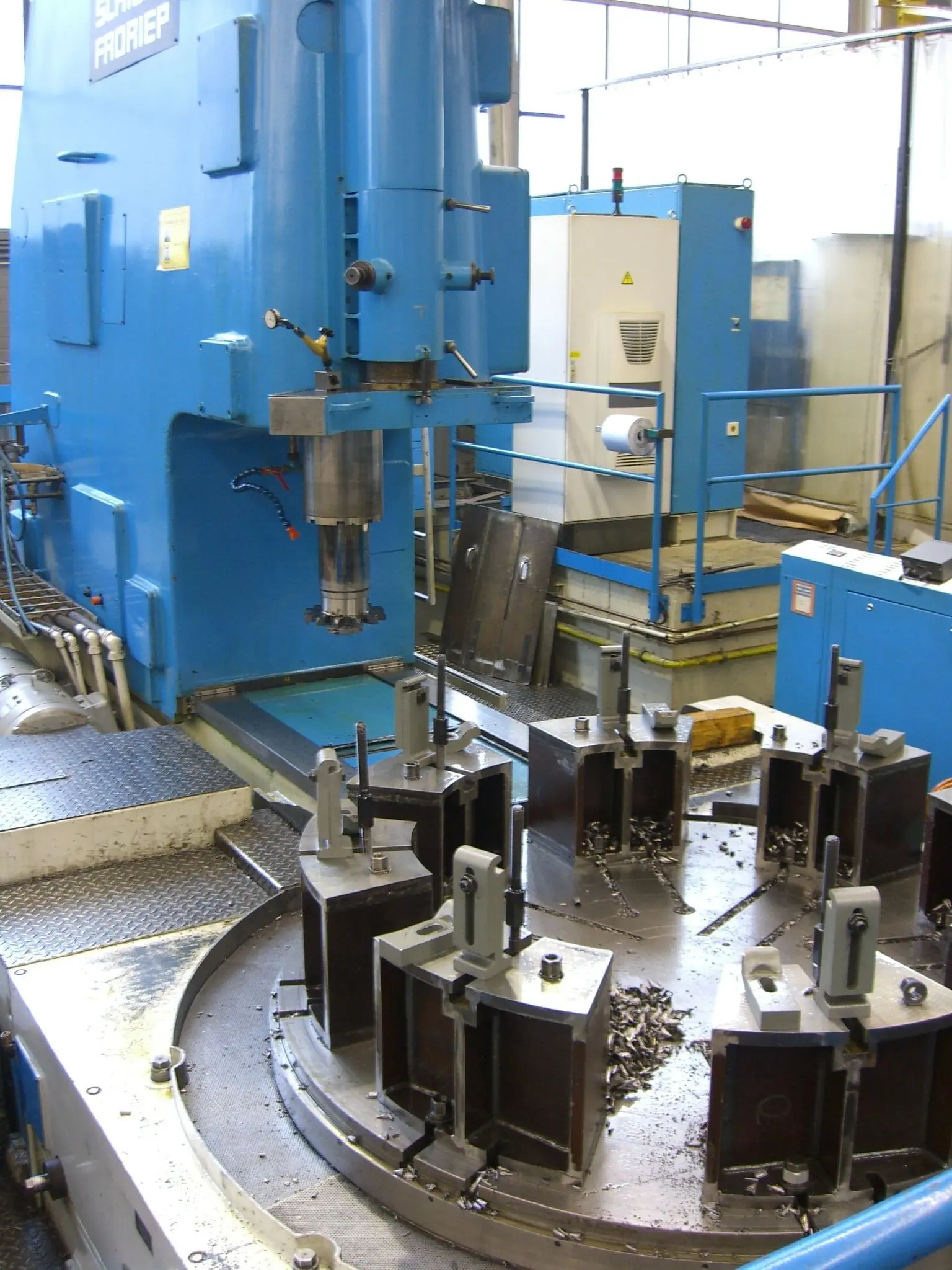

- Spannvorrichtung für Werkstücke 280 mm hoch - Spann-Ø 2600 mm
- Zweiflanken-Meßeinheit mit Haltevorrichtung
