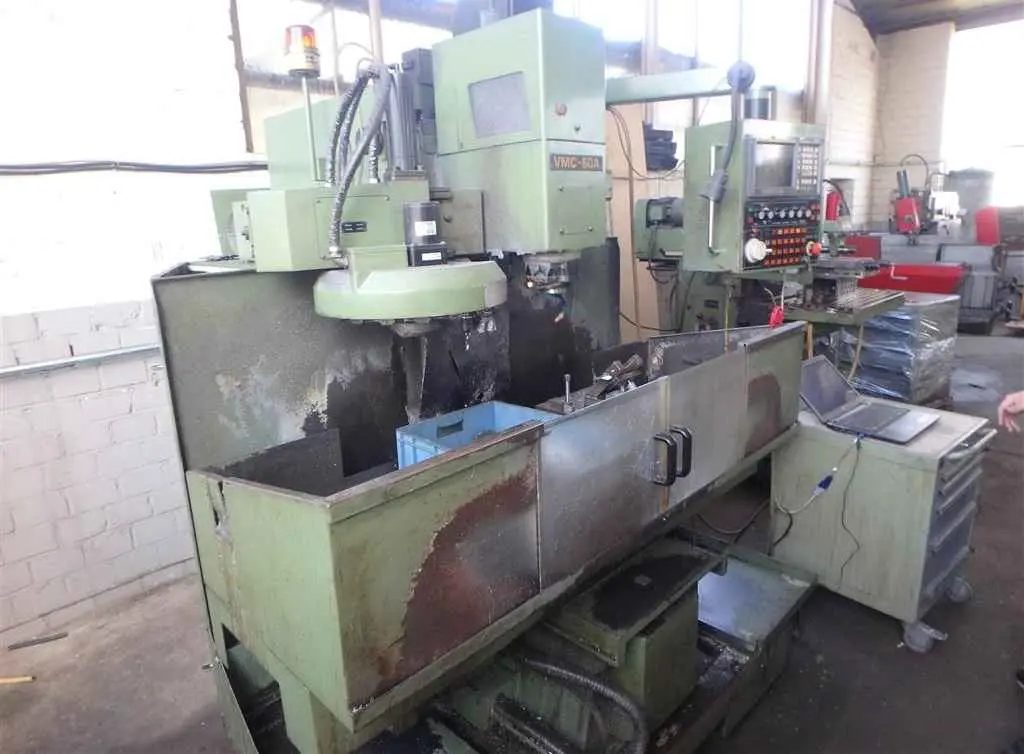

Bearbeitungszentrum - Vertikal YEONG CHIN MACHINERY TAIWAN VMC-60 A, B.j. 1986

Vertikalbearbeitungszentrum.
automatischer Werkzeugwechsler 16 Magazinplätze

Verfahrwege: und Bewegungsfreiraum
X-Achse 600 mm
Y-Achse 400 mm
Z-Achse 400 mm
Spindelnase bis Tischoberkante125 mm - 585 mm
Spindelmittelachse bis Ständervorderseite 375 mm

Tisch: 1160 x 500 mm
Aufspannbereich 920 x 320 mm
T-Nuten 10 mm x 100 mm x 3 mm
Max Werkstöckgewicht 250 kg

Spindeln:
Spindeldrehzahl 45 - 6.000 U/min
Spindelkppf ISO 35 Steilkegel (einige werzeuge vorhanden)
Vorschubgeschwindigkeiten0-2400 mm/min
Bearbeitungs-Vorschubgeschwindigkeit 1-3000 mm/min
Eilgang 12 m / min
Genauigkeit bei Auslieferung 0,001 mm
Automatischer Werkzeugwechsler
Magazinplätze 16 Stöck
WerkzeugzugriffBeliebig/nach körzesten Weg
Max. Werkzeugdurchmesser 76,2
Max. Werkzeuglänge 300 mm
Max. Werkzeuggewicht 6 kg
Max. Werkzeugwechslzeit ca. 12 sec.
Motoren
Stindelantrieb 3,7 KW Dauerleistung
5,5 KW 30 Min- Spitzenleistung
Spindellöftermotor0,4 KW
