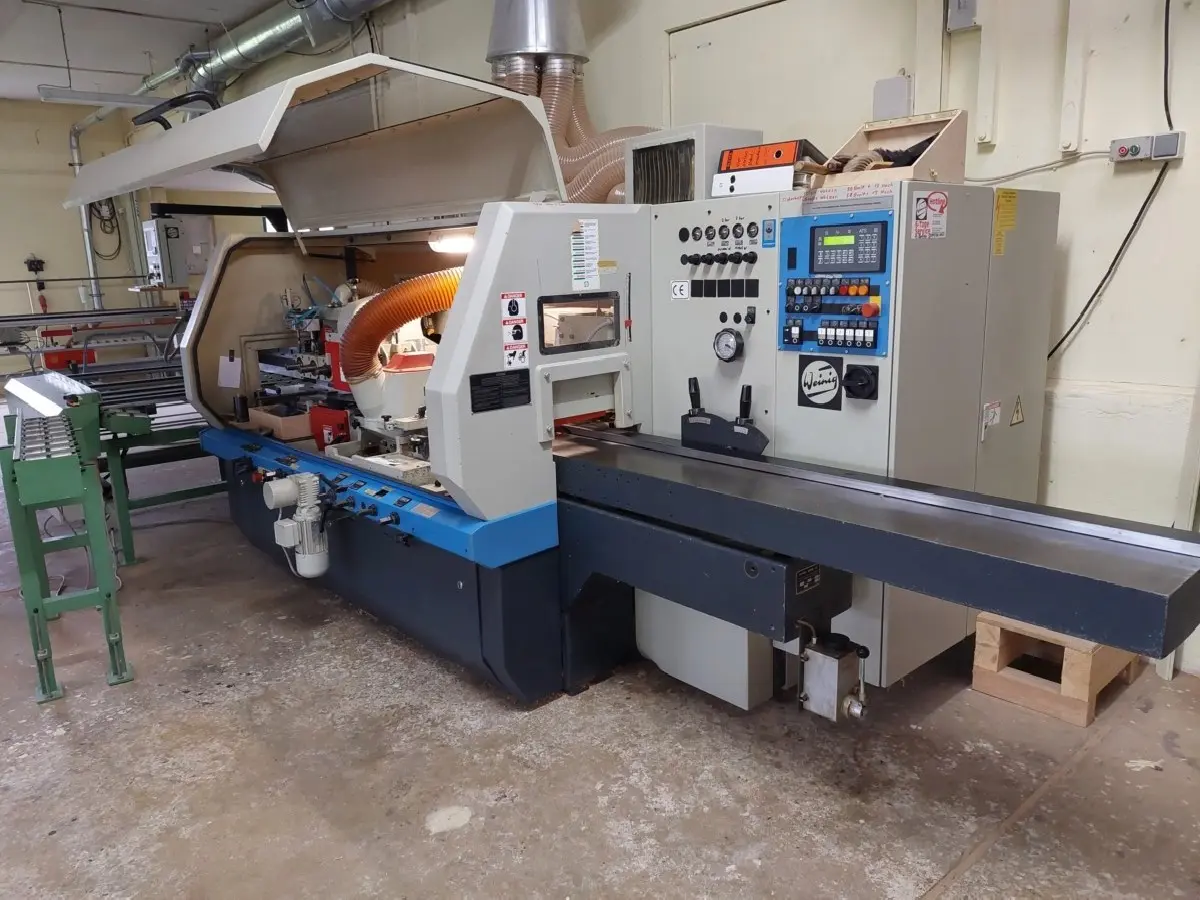

Vierseitenhobelmaschine WEINIG Unimat 23 E

Maschinenart: Vierseitenhobelmaschine
1 WEINIG Hobel- u. Kehlautomat Unimat 23 E - 6 Spindeln,
Arbeitshöhe 8 - 120 mm
1. Spindel unten 5,5 KW
Werkzeugflugkreis 125 - 180 mm
Falzeinrichtung inkl. Werkzeug
Tischeinlage gehärtet vor 1. unterer Spindel
2. Spindel rechts 7,5 KW
gemeinsamer Motor mit linker Vertikalspindel
Werkzeugflugkreis 112-250 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 203 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
Rechte Spindel pneumatisch per Wahlschalter axial
(40 mm) gesteuert.
3. Spindel links
gemeinsamer Motor mit 2. Spindel
Werkzeugflugkreis 112-200 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
Druckschuh vor linker Spindel, inkl.
seitlichem Rollenandruck, gefedert
4. Spindel oben 5,5 KW
Werkzeugflugkreise 112-200 mm
Max. Kehltiefe 35 mm
Verstellweg axial 45 mm
axial (40 mm) gesteuert, max. Sägedurchmesser 200 mm
5. Spindel unten 4 KW
Werkzeugflugkreis 112-250 mm
Max. Kehltiefe 15 mm
Verstellweg axial 45 mm
6.Spindel 2,2 KW von oben
Zum Ausschneiden der Glasleiste von oben,
inkl. Spaltkeil und Rückschlagklinke (ohne
Glasleistenabführung)
Werkzeugflugkreis max. 180 mm
Absaugdurchmesser 90 mm
Radial pneumatisch gesteuert
Alle Kehlspindeln mit hoher Rundlaufgenauigkeit.
Schmierstellen für die axiale Spindelbewegung.
Gemeinsame Stuerung (pneumatisch) der rechten
Vorschubsystem
Mechanischer Vorschub stufenlos regelbar 5 - 24 m/min.
Einzugswalze vor 1. unterem Werkzeug
pneumatisch hoch-tief gesteuert,
Durofer Spitzzahnwalzen (Weinig-Patent) mit
Tiefenbegrenzer und selbstreinigend
Verstellweg der Vorschubwalzen gegenüber linker
Verlängerung der Pendelachse gegenüber den linken
Maschinenelektrik
Maschinenständer, Tische und Anschläge
Abrichttisch 2 m lang (inkl. Fügelineal)
Manuelle Waxilitpumpe zur Tischentharzung
Eine angetriebene Gummi-Rolle (im Auslauftisch gefedert)
Druckelemente und Führungen
Druckschuh vor oberer Spindel mit mechanischer
