| Hersteller | WEINIG |
| Typ | Powermat 500 |
| Baujahr | gebraucht |
| Steuerung |  |
| Motor | mit Bremse 7,5 KW |
| Drehzahl | 8.000 Upm |
| Steuerung | CNC |
| Arbeitshöhe | 8 - 120 mm (bei Werkzeugflugkreis 93 - 125 mm) |
| Arbeitsbreite | 20 - 230 mm (bei Werkzeugflugkreis 93 - 125 mm) |
| Vorschubgeschwindigkeit | 5-30 m/min. |
| Vorschubmotor | 4 kW |
| Schaltschrank | (mit Bedienpult) separat von |
| Anzahl der Spindeln | 6 St. |
| Spindel | pneumatisch vor/zurück. |
| Hobelhöhe | 120 mm |
| Lieferzeit | Nach Absprache |
| Durchmesser | : 40 mm |
| Anschlag | an 2. unterer Spindel für Rundstabfräser ausgenommen |
| Preis |
Auf Anfrage |
| Technische Daten | (laut Hersteller - ohne Gewähr !) |
Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 2500 mm
Weinig Powermat 500 für die Fensterfertigung
---------------------------------------------
Maschine wird bei uns am Lager überprüft
Kurzzusammenfassung:
---------------------------------------------
6 Spindeln mit 8.000 U/min und 7,5 KW
davon 5 x HSK/Powerlock
Fensterpaket mit Glasleistenaustrennung
rechte und obere Spindeln mit gemeinsamer pneumatischer Taktung für
Glasleistenaustrennung
Große Steuerung Powercom mit Touchscreen
Ausführliche Beschreibung:
---------------------------------------------
Werkzeuganordnung Nr. 018 für die Fensterfertigung
---------------------------------------------
1. Werkzeugaufnahme
---------------------------------------------
Erste untere Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 125 - 180 mm
In Verbindung mit PowerLock 93 - 180 mm
Verstellweg axial 17 mm
Tischeinlage gehärtet vor 1. unterer Werkzeugaufnahme
2. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Erste rechte Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 93 - 200 mm
Maximale Kehltiefe 35 mm
Verstellweg axial für Spindel 80 mm
Verstellweg axial für PowerLock 55 mm
Verstellweg radial
Min. Werkzeugdurchmesser auf Anschlagebene 93 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 200 mm
Axial und radial CNC-gesteuert
3. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Erste linke Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 93 - 200 mm
Werkzeugflugkreis für Geradmesserköpfe max. 163 mm
Maximale Kehltiefe 35 mm
Verstellweg axial für Spindel 80 mm
Verstellweg axial für PowerLock 55 mm
Druckschuh vor linker Werkzeugaufnahme,
inklusive 2 seitlichen Druckrollen, gefedert
Axial und radial CNC-gesteuert
4. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Erste obere Werkzeugaufnahme
inklusive Hochleistungs-Kugellager
Werkzeugflugkreis 93 - 200 mm
Werkzeugflugkreis für Geradmesserköpfe max. 163 mm
Maximale Kehltiefe 35 mm
Verstellweg axial 40 mm
Axial und radial CNC-gesteuert
5. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Zweite obere Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 93 - 200 mm
Werkzeugflugkreis für Geradmesserköpfe max. 163 mm
Maximale Kehltiefe 35 mm
Verstellweg axial 40 mm
Axial und radial CNC-gesteuert
6. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Zweite untere Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 93 - 225 mm
Maximale Kehltiefe 15 mm
Verstellweg axial 40 mm
Verstellweg radial
Min. Werkzeugdurchmesser zur Tischebene 93 mm
Max. Werkzeugdurchmesser 6 mm unter Tischebene 225 mm
Axial und radial CNC-gesteuert
Zusätzliche kurze Tischbplatten vor und nach unterer Spindel
für Profilierarbeiten mit großer Kehltiefe
Alle Werkzeugaufnahmen mit hoher Rundlaufgenauigkeit.
Schmierstellen für die axiale Werkzeugaufnahmebewegung.
Vorschubsystem
---------------------------------------------
Frequenzgeregelter Vorschub, 5 - 30 m/min.
stufenlos regelbar mit Bremse 4 KW
Einzugswalze vor 1. unterem Werkzeug
pneumatisch hoch-tief gesteuert
Durofer Spitzzahnwalzen (Weinig Patent)
mit Tiefenbegrenzer und selbstreinigend
Verstellweg der Vorschubwalzen gegenüber
linker Werkzeugaufnahme, axial 35 mm
Reduzierung der Achsabstände zwischen den Vorschubpendeln auf 400 mm inklusive
zusätzlicher Vorschubwalze (Durchmesser 95 mm und 140 mm)
und verkürzter Walzenabstand
Maschinenelektrik
---------------------------------------------
Betriebspannung 400 Volt
(Spannungsbereich 380 x 420 Volt), 50 Hz
Elektrische Ausführung nach DIN VDE 0113,
elektrische Ausrüstung von Industriemaschinen
EN60204, IEC-204-1. Weitere Elektrovorschriften
sind nicht berücksichtigt.
Maschine, Distanz Schaltschrank-Maschine: 2,5 m
Maschinenständer, Tisch und Anschläge
---------------------------------------------
Abrichttisch 2,5 m lang (inkl. Fügelineal)
Manuelle Waxilitpumpe zur Tischentharzung.
Eine angetriebene Gummi-Rolle im Auslauftisch,
50 mm breit, Luftkissensystem im Maschinentisch,
1 Spur über über Pendelwellen angesteuert.
Druckrollen und Führungen
---------------------------------------------
Andruckrollen von oben, gefedert
Seitliche Andruckrolle am Einlauftisch, gefedert
Zusätzliche Abführung für Rundstabfertigung nach zweiter oberer Spindel
Maschinenbedienung
Fensterpaket 1 Powermat 500/018
---------------------------------------------
1. rechte Spindel pneumatisch axial getaktet (55 mm)
1. und 2. obere Spindel pneumatisch per Wahlschalter axial getaktet
(40 mm), Sägeblatt max. 180 mm.
Abführung nach 1. oberer spindel axial manuell verstellbar (bei 0,12,0,18)
Gemeinsame Steuerung der rechten und oberen
über manuellen Wahlschalter in Bedientafel
Glasleistenabführung nach (letzter) oberer
Zusätzliches nicht angetriebenes Vorschubpendel
nach der letzten oberer Spindel zum Niederhalten
der Vierkantleiste
Anschläge nach rechter Spindel auf 35 mm
ausgespart für Vierkantleistenaustrennung
Maschine vorbereitet zur elektrischen Verkettung
für Teile - Rückführsystem inkl. Not-Aus-Verkettung
Teileüberwachung
Fensterpaket 2 Powermat 500/018
---------------------------------------------
PowerCom, Touchscreen
Führungslineal nach linker Spindel 8 mm dick, pneumatisch
auf Holzbreite gesteuert. Standard Lineale entfallen,
Die Standardarbeitsbreite der kompletten Maschine reduziert
sich von 230 mm auf 200mm. Für Leistenproduktion manuell
auf Holzbreite einzustellen
Motorische Achsverstellungen:
5 radiale motorische Verstellung und Positionierung der Werkzeugaufnahmen
in Verbindung mit PowerCom, Spindel Nr. 2,3,4,5,6
5 axiale motorische Verstellung und Positionierung der Werkzeugaufnahmen
in Verbindung mit PowerCom, Spindel Nr. 2,3,4,5,6
Motorische Achsverstellung und Positionierung des Vorschubs hoch/tief
in Verbindung mit der PowerCOm
Zentrale Position von Schmierstellen an der Maschinenvorderseite
PowerCom Steuerung:
---------------------------------------------
Profil - und Werkzeugdatenverwaltungssoftware
Einstellwerte können verrechnet oder abgespeichert werden.
Diese werden an den elektronischen Doppelanzeigen dargestellt.
Touchscreen - Funktion zur grafisch unterstützten Bedienung
Je 10.000 Profil -und Werkzeugspeicherplätze
integrierte Netzwerkkarte zur Anbindung an OptiContro oder weitere PCs
USB - Anschluss zum manuellen Datentransfer
Sicherheit und Schallschutz
---------------------------------------------
Sicherheits - Vollverkleidung
Leicht hochklappbare Sicherheitshaube mit Fenster deckt
den gesamten Arbeitsbereich ab und schütz vor mechanischen
Bei Anheben der Sicherheitshaube werden Werkzeugaufnahmen
und Vorschub automatisch ausgeschaltet.
Bei CE-Ausführung ist das Öffnen der Sicherheitshaube während
des Automatikbetriebes nicht möglich.
Elektromagnetische Verriegelung der Sicherheitshaube
(erst nach Stillstand der Werkzeuge, ca. 15 Sekunden,
kann die Haube geöffnet werden)
Die Maschine wird mit CE-Zeichen und der dazugehörigen
EG-Konformitätserklärung geliefert.
Zwei Innenleuchten in der Sicherheitshaube
Für Auftrennarbeiten z.B. Sägen und Mehrfachprofilieren,
benötigen Sie geeignete Schutzvorrichtungen.
Option: vorhandene PowerLock-Aufnahmen und Werkzeugen
Option: Auslauftransportband mit Abführung für Glasleiste

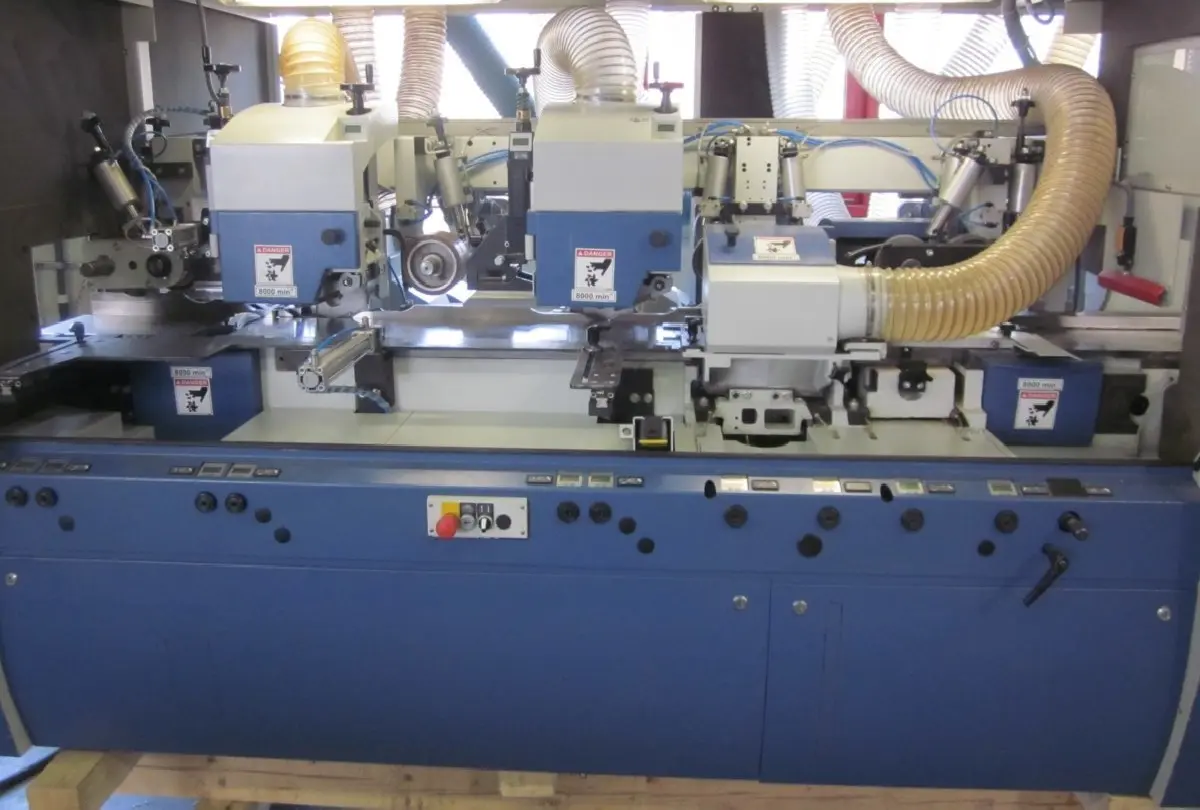

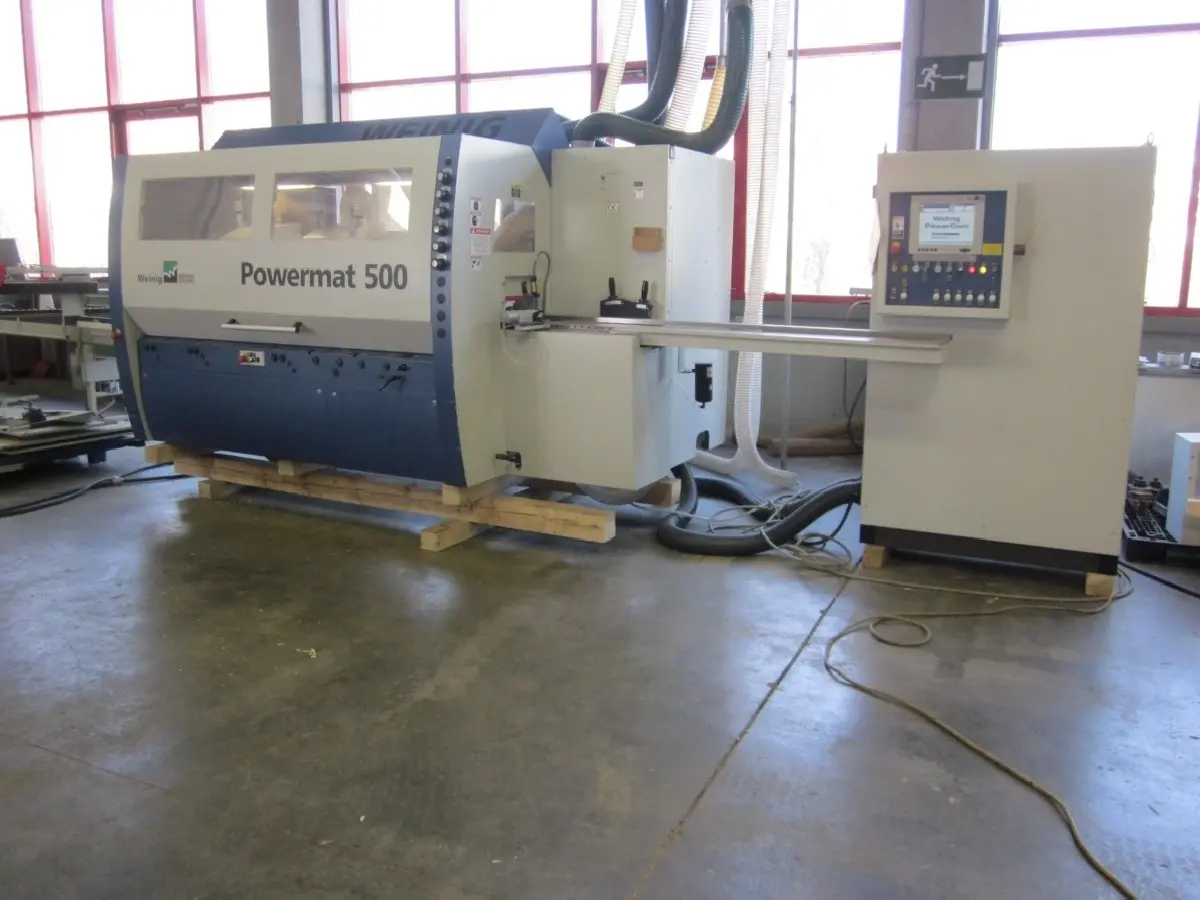

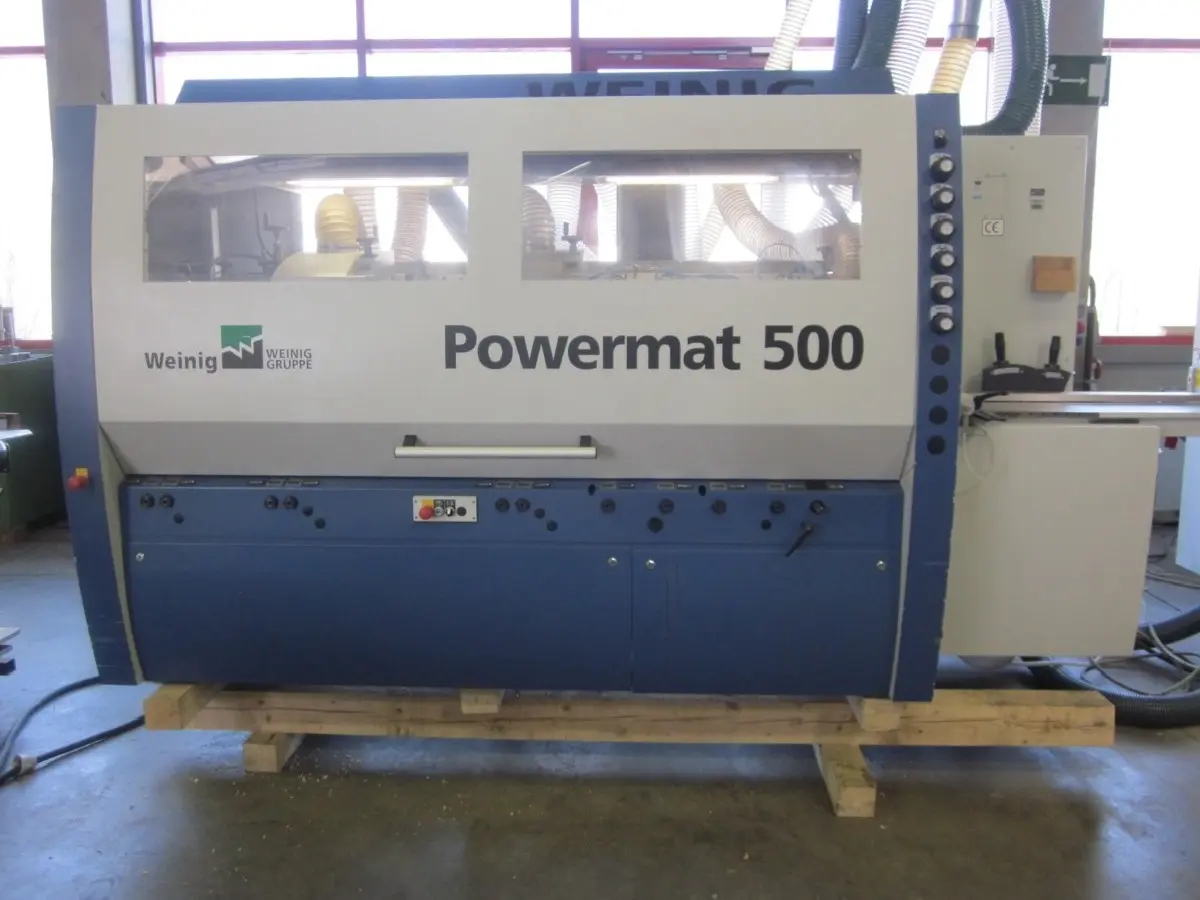

Bilder zeigen gleiches Modell. Originalbilder noch nicht verfügbar.
