PRESSEN-BAUART
Antriebssystem: Gelenkantrieb
Gestellbauart: 4-Säulen
Fenster im Seitenständer: ja
Anzahl Pleuel / Zylinder: 4
Anzahl Stösselwirkungen: 1
Tischkissen: ja
Werkzeug Schnellwechselsystem: ja
Schiebetisch Bauart: vorne-hinten
Material-Durchlaufrichtung: rechts-links
PRESSENKRÄFTE
Gesamt-Nennkraft: 1500 to

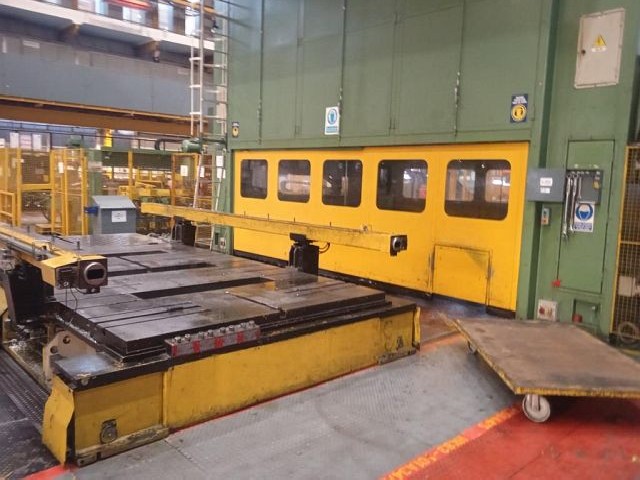

PRESSENTISCH
Aufspannfläche (links-rechts): 5500 mm
Aufspannfläche (vorne-hinten): 2500 mm
Höhe über Flur: 600 mm
STÖSSEL
Aufspannfläche (links-rechts): 5500 mm
Aufspannfläche (vorne-hinten): 2500 mm
Hub: 763 mm
Hubzahl max.: 24 /min
autom. Werkzeugspanneinrichtung: ja
STÖSSEL (MECHAN. PRESSE)
Stössel-Verstellung: 400 mm
autom. Stösselverstellung: ja
Hubverstellung: nein
variable Hubzahl: ja
Hubzahl min.: 8 /min
Hubzahl max.: 24 /min
hydraulische Überlastsicherung: ja
Hauptantrieb Leistung: 300 kW
ZIEHKISSEN (TISCHKISSEN)
Anzahl Kissen: 1
Ziehkissen Kraft: 1.5 to
Hub: 250 mm
Fläche der Druckplatte (links-rechts): 1200 mm
Fläche der Druckplatte (vorne-hinten): 2000 mm
WERKZEUG-EINBAUABMESSUNGEN
Werkzeug-Einbauhöhe (Hub unten, Verstellung oben): 1200 mm
Abstand zw. den Ständern (links-rechts): 5700 mm
freier Durchgang seitlich (Breite): 3400 mm
freier Durchgang seitlich (Höhe): 1900 mm
TRANSFERSYSTEM
Werkzeugabstand, Hub X max.: 1375 mm
Werkzeugabstand, Hub X min.: 0 mm
Hub Y max.: 300 mm
Hub Y min.: 0 mm
Hub Z max.: 300 mm
Hub Z min.: 0 mm
Greiferschienen-Innenweite geschlossen max.: 1500 mm
Greiferschienen-Innenweite geschlossen min.: 900 mm
Greiferschienen-Innenweite offen max.: 2700 mm
ABMESSUNGEN / GEWICHTE
Höhe über Flur: 8850 mm
Höhe unter Flur: 4442 mm
Gesamtgewicht ca.: 460000 kg
ZUSATZAUSRÜSTUNG (PRESSEN)
CE konform: ja
Verkauft
