Hersteller | MOLDMAK |
Typ | INDEX 3000 ProM |
Baujahr | Nuova |
Werkzeugaufnahme | ISO50 |
x-Weg | 12 m/min |
y-Weg | 12 m/min |
z-Weg | 12 m/min |
B-Achse | 0,001 ° |
Werkstückdurchmesser | 120 mm |

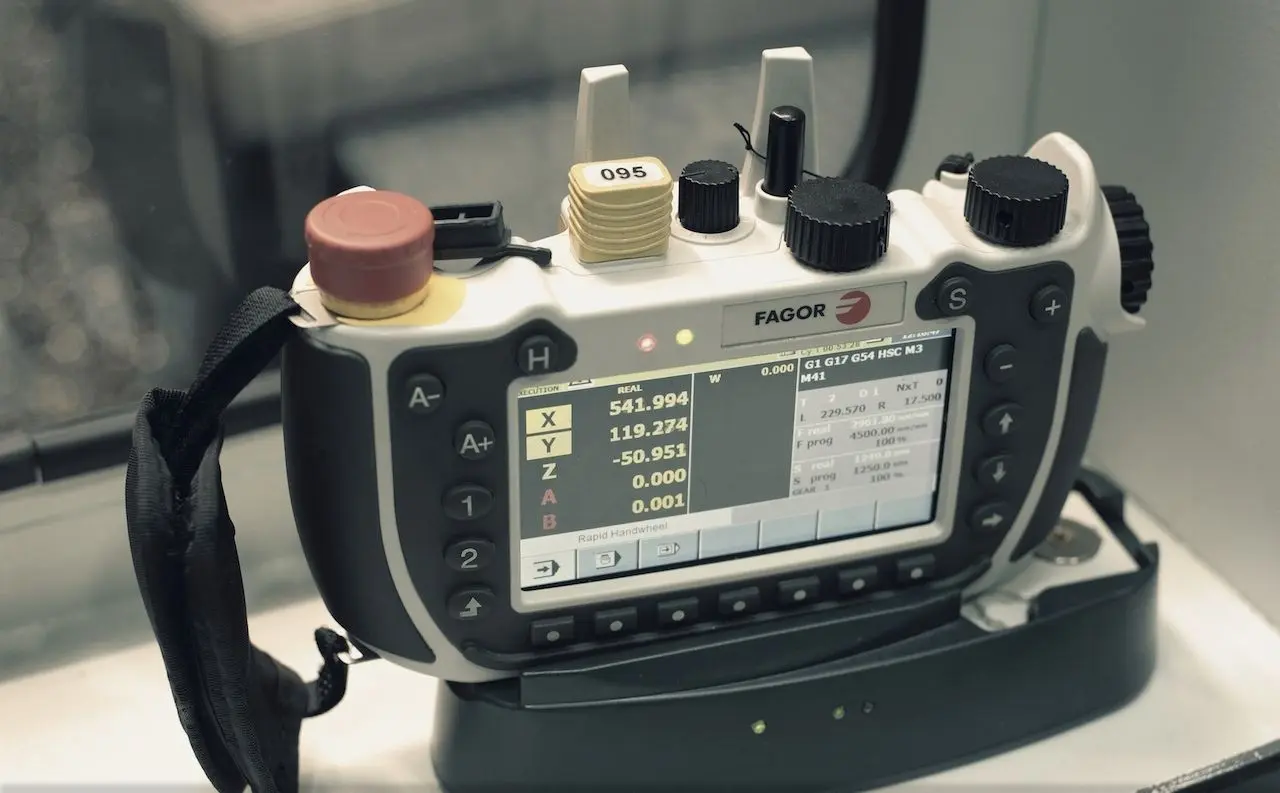

Steuerung | Fagor 8065MC-POWER |
Maschinengewicht | 40.000 kg |
Vorschübe | |
Späneförderer | si |
Planweg | 1500 mm |
Eilgang X-Achse | in G0 fino a 60 m/min |
Eilgang Y-Achse | in G0 fino a 60 m/min |
Eilgang Z-Achse | in G0 fino a 60 m/min |
Anzahl der Werkzeugmagazinplätze | 60 |
Abmessungen | 3000x1500x700+1650mm mm |
Werkstücklänge | 475 mm |
Drehgeschwindigkeit | 6,7 Rpm |
Tisch | |
Drehmoment | fino a 612 Nm |
Spindelleistung | 36/54 Kw |
Quer (z): 700 mm
Profondità di foratura (v): 1650 mm
Inclinazione testa di foratura ( c): 17,5/30 °
Drehung tisch (b): 360.000x0,001 °
Cnc
Messsystem: Righe ottiche su tutti gli assi (anche W)

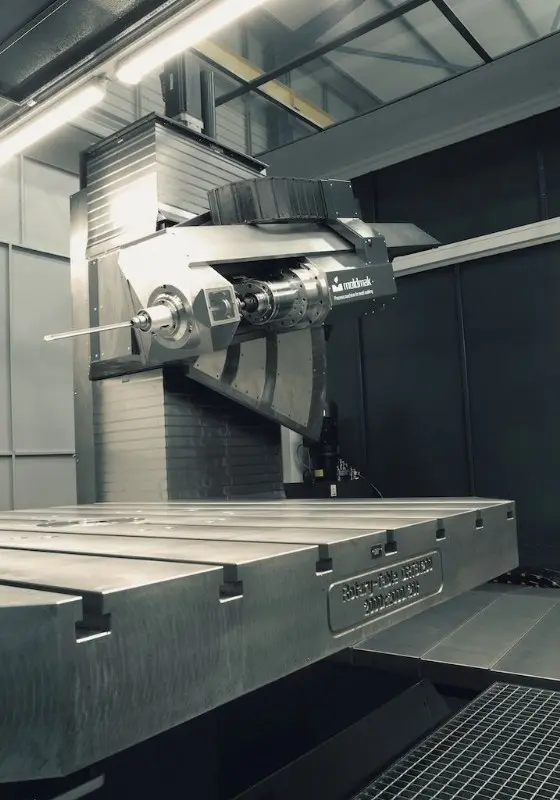

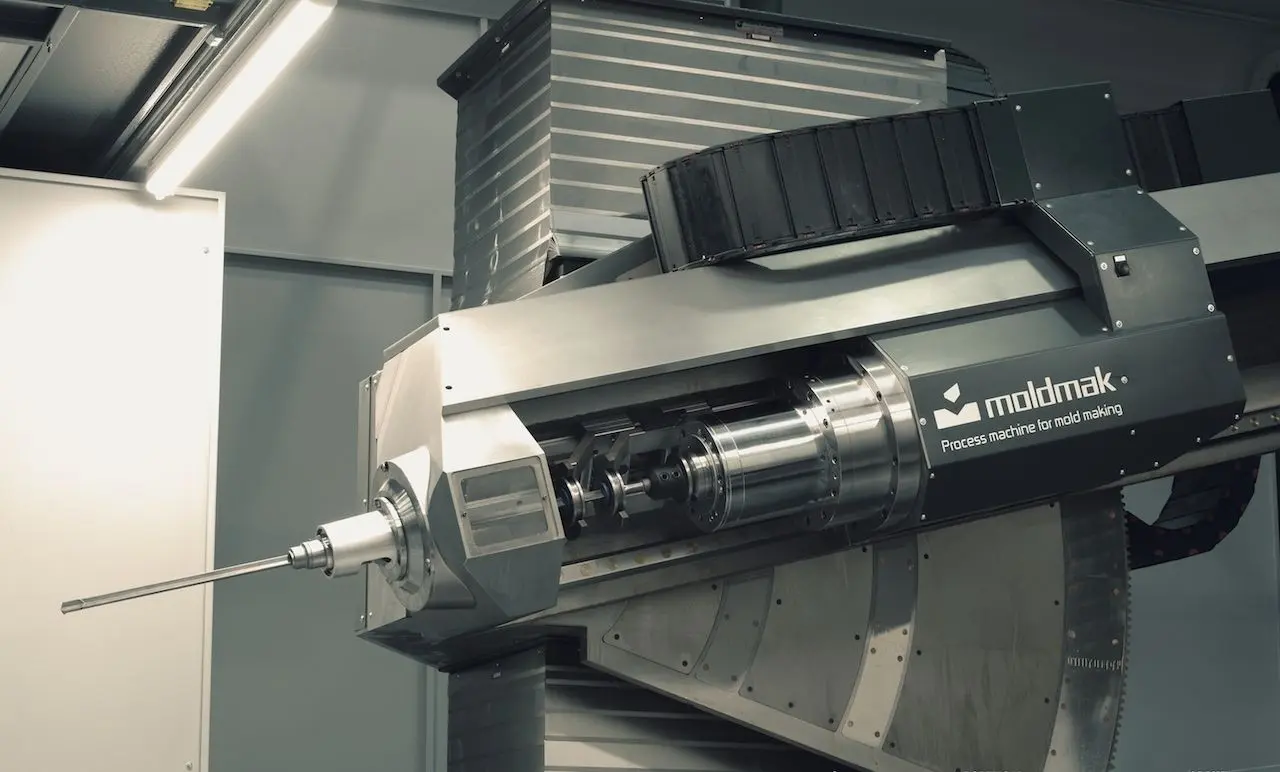

Unità di foratura
Inclinazione testa di foratura ( c): -17,5/+30 °
Anmerkungen: 100Bar / 100lt/min
Atc fresatura
Max. durchm. mit freien nebeneinanderliegenden plätzen: 230 mm

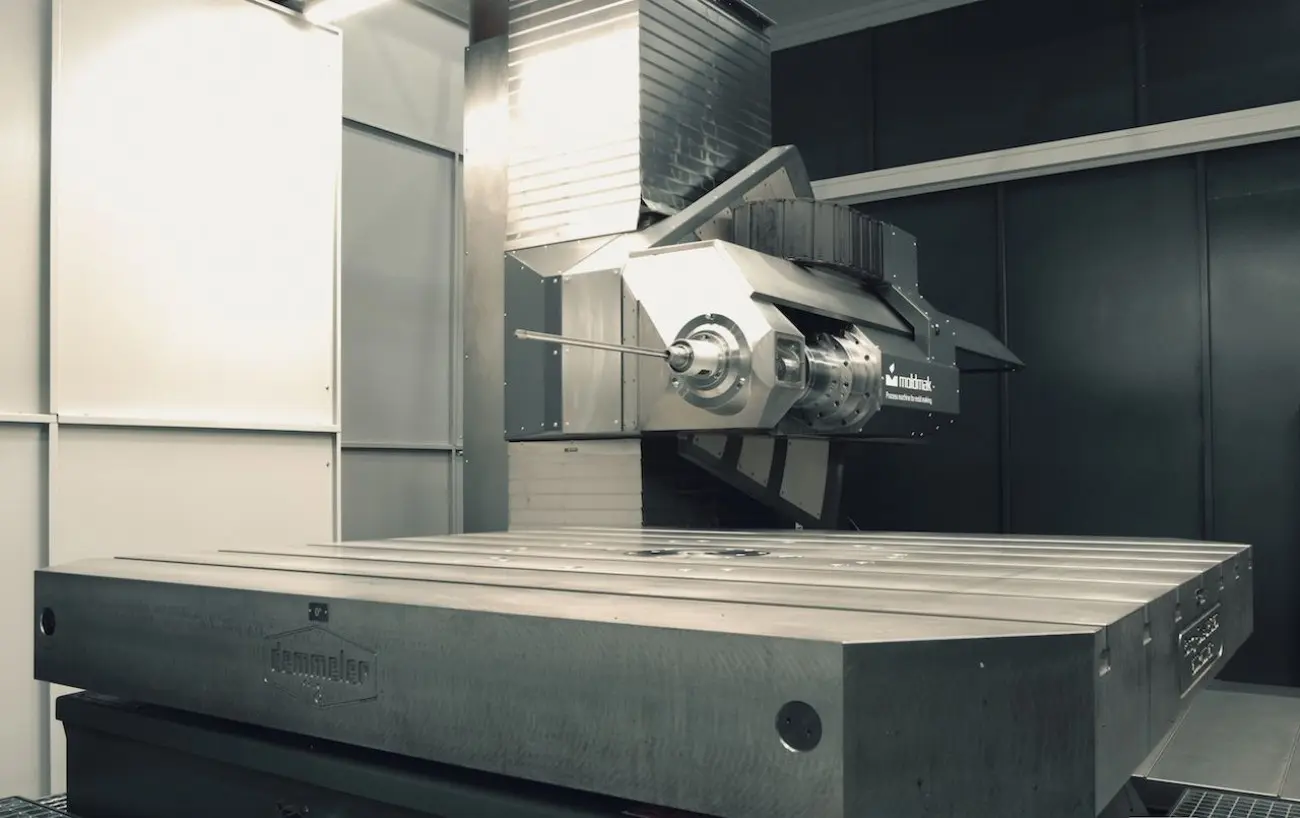

Fläche: 2000x2000 mm
Kapazität: 26.000 Kg
Anmerkungen: doppio motore, doppio pignone

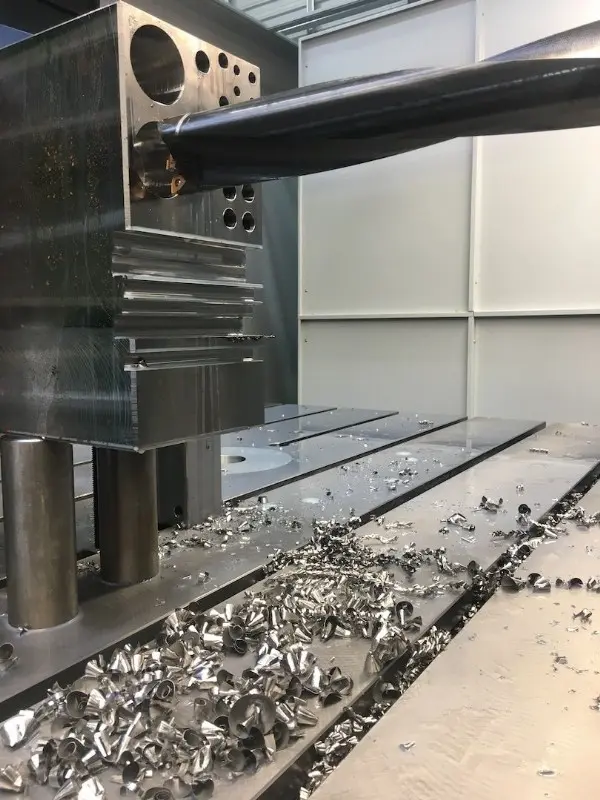

Foratura punta cannone: si
Lunette: 2
Tavola 4° asse: si
Sistema refrigerante
Capacità vasca: 2500+3000 (tot 5500) l
Kapazität: 100 l/min
Pressione: 100 Bar
Filtersystem: N.2 Vasce di filtraggio per totali 5500 litri (capacità 2500 lt + 3000 lt) • N.1 vasca da 3000 litri che raccoglie gli oli provenienti dalla lavorazione filtrando (10µm) le parti metalliche, + N.1 vasca da 2500 litri con chiller dedicato per mantenere sotto controllo la temperatura dell’olio (o del refrigerante) che andrà in macchina pulito ed alla giusta temperatura migliorando la qualità del foro, e la durata dell’utensile • Filtro a carta con pompa a bassa pressione
Kühlung: si
Abdeckung: integrale, superfici trasparenti e tetto in vetro temperato antisfondamento
Note: PRONTA CONSEGNA
