Hersteller | OERLIKON |
Typ | S 17 |
Baujahr | 1986 |
Gesamtleistungsbedarf | 18 kW |

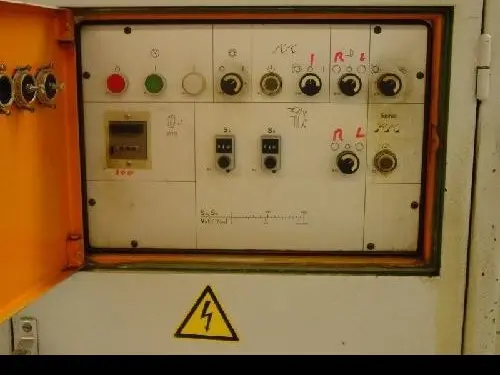

Steuerung | konventionell |
Radbreite | 200 mm |
Maschinengewicht | 10,2 t |
Raumbedarf ca. | 4 x 4 m |
Lieferzeit | sofort oder nach Absprache |
Besonderheiten | : |
Preis | Auf Anfrage |

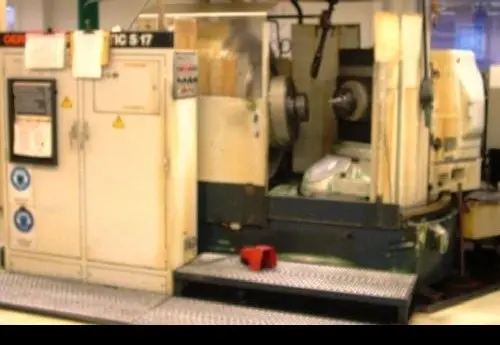

Maschinenart: Spiralkegelradschneidmaschine
Raddurchmesser -: 400 mm
Modul -: 8,5
Modul -: 1,5Tellerraddurchmesser bei mittlerem Spiralwinkel von 30° max. 400 mm
Modulbereich 1,5 - 8,5 mm
Kleinstes Übersetzungsverhältnis 1:1
Grösstes Übersetzungsverhältnis Ca. 1:10
Grösste Zahnbreite Ca. 60 mm
Äussere kegeldistanz Ca. 205 mm
Abstand Kegelmittelpunkt Messerkopfachse 25 - 170 mm
Abstand Kegelmittelpunkt Messerkopfspindelschulter 80 - 270 mm
Abstand Kegelmittelpunkt Werkstückspindelschulter 190 - 440 mm

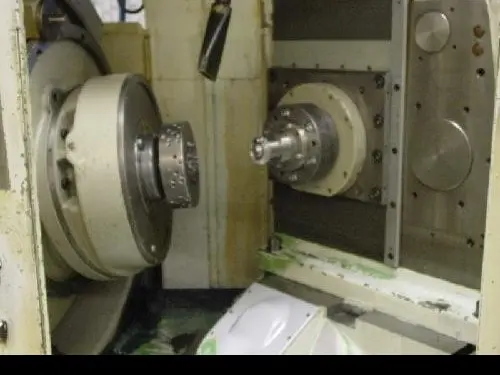

Spindeldrehzahlen Messerkopfspindel 40 - 250 U/min. in genormten Stufen
Spindelbohrung 78 mm durchgehend
Schwenkbereich um Maschinenmitte -7° bis 90°
Verstellbereich für Hypoid +/- 60
Einstechweg 20 mm
Einstellungsvorschübe stufenlos 0,04 - 25 mm/min
