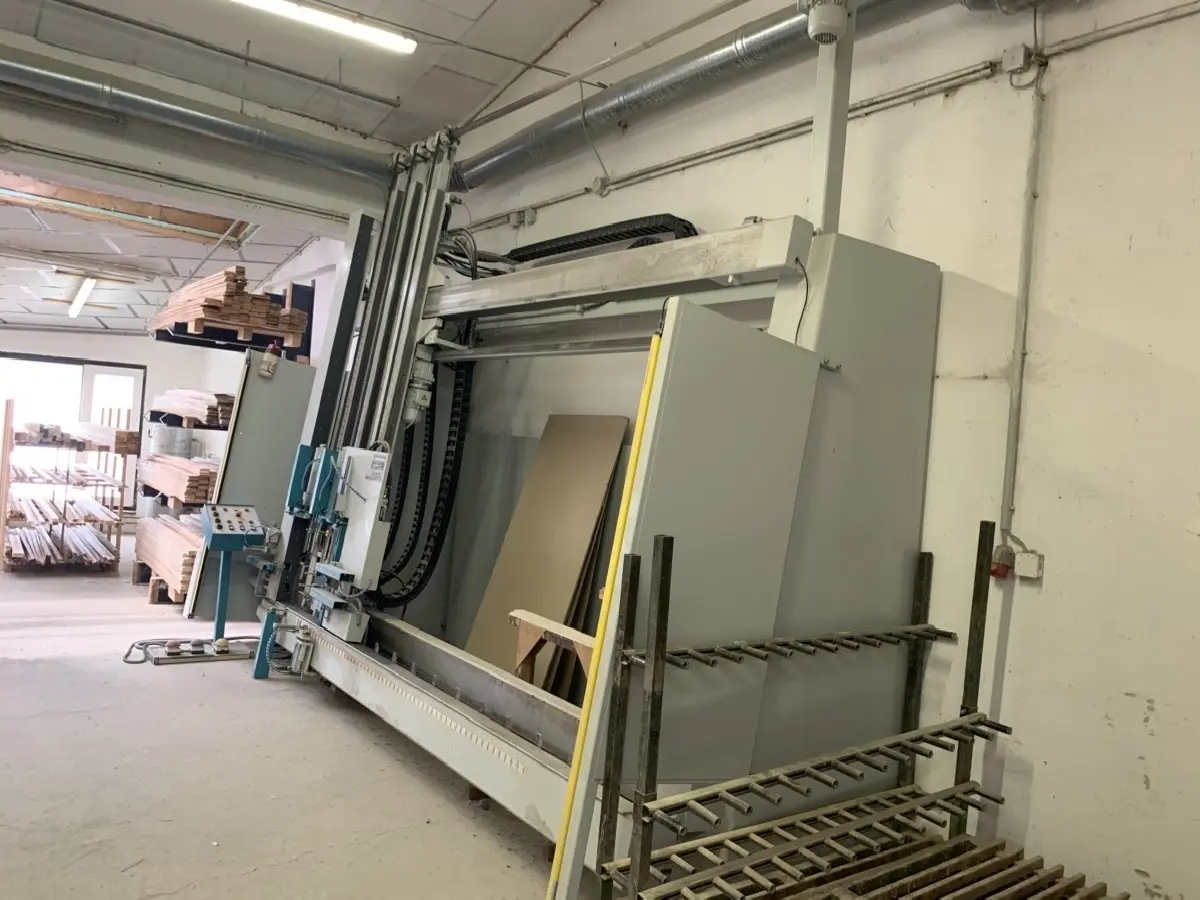

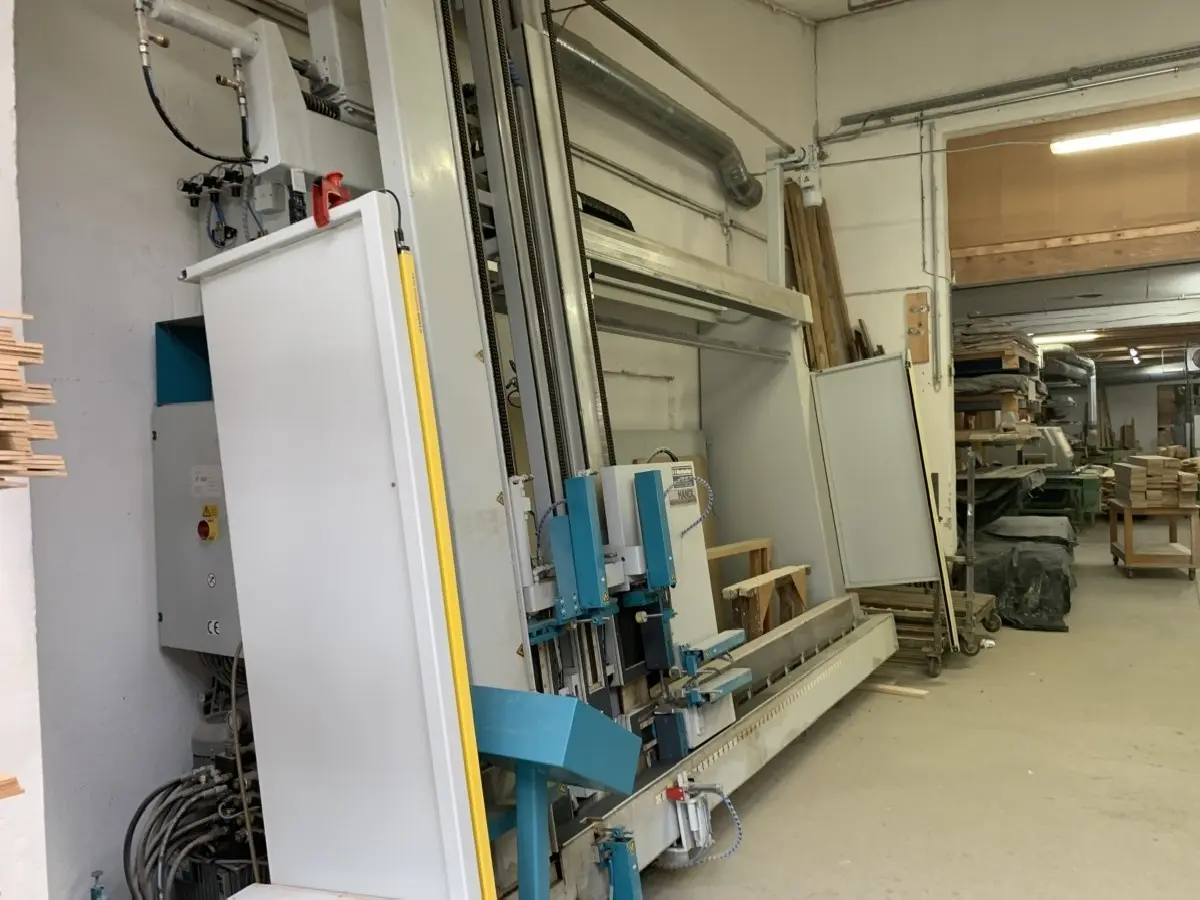

Rahmenpresse S&S Super - Video

"Rahmenpresse S&S Super - Video, B.j. neuwertig"

InseratNr. # P0163633
Maschinentyp: Rahmenpresse
Hersteller: S&S
Baujahr: neuwertig
Typ: Super - Video
Zustand: gebraucht
Betriebsstunden: h
Referenznummer: p164458
  • ID: P0163633
  • 449
  • 2022-02-10
  • Preis
  • auf Anfrage


HerstellerS&S
TypSuper - Video
Baujahrneuwertig
Gewicht: 3.600 kg
Maschinenabmessungen LxBxH5200 x1800 x 3700 mm
Steuerungkonventionell
Arbeitshöhe2600 mm
Arbeitsbreite3500 mm
Verstellgeschwindigkeitund automatischer Breiten- und Höheneinstellung
Lieferzeitsofort
Druckkraft max., regelbar.
Lackierung: RAL 7035 lichtgrau mit RAL 5018 türkisblau
Preis Auf Anfrage
Maschinenart: Rahmenpresse
Anzahl der Druckzylinder: 5 St.
Lademaße L x B x H: zerlegt 8000x2400x2600 mm
S+S elektrohydraulischer
RAHMENPRESSAUTOMAT Typ SUPER
mit automatischer Einstellung für Eckverbindung Zapfen und Schlitze
CE - Ausführung
Der einzige selbstumrüstende Hochleistungs-Rahmenpreßvollautomat, bei dem die
Hölzer nicht mehr vorgesteckt werden müssen. Die Breiten- und Höheneinstellung
wird durch Direkteinlegen derWerkstücke in den Preßbereich, ohne Zeitverlust,
bewerkstelligt. Der Rahmenpreßautomat der Superklasse.
Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten,
starkwandigen Spezialhohlprofilen.
Führungsbahnen für Druckbalken und Schiebeschlitten in abriebarmer,
breitgehobelter Ausführung.
Durchgehendes Widerlager links in überschwerer Ausführung, für
Breitenverpressung, auf Grundrahmen aufgebaut.
Durchgehendes Widerlager unten in schwerster Ausführung direkt mit
Grundrahmenund Maschinenfuß verbunden.
Einlegehöhe 500 mm. Alle Widerlager feinjustierbar für absolute
Winkelgenauigkeit und Langzeitpräzision.
Schiebeschlitten rechts mit schneller, automatisch-motorischer
Breitenverstellung mit garantiertem Parallellauf.
Automatische, hydraulische Blockierung. Zentralantrieb für
Maßeinstellunghorizontal und vertikal, mit hoher Ein- und
(optoelektronisch).
2 Vertikaldruckzylinder, doppeltwirkend, mit 250 mm Zylinderhub und 2000 kp
2 Horizontaldruckzylinder, doppeltwirkend, mit 80 mm Zylinderhub und 1850 kp
Preßecke oben rechts, in schwerer, gefräster Ausführung, mit automatischer
Eckeinstellung.
freibleibende Preßecken
Anlageflächen in leimabweisender Ausführung
Widerlager- und Druckplattentiefe = 100 mm
8fach Halte- und Positioniereinrichtung, für das absolut lose Einlegen aller
Einzelhölzer in den Preßbereich
(ohne Vor- und Anstecken). D.h., jedes Rahmenteil wird doppelt gehalten und
positioniert
Automatische Doppel-Spann- und Positioniereinrichtung für das obere Rahmenholz,
mit integriertem automatischem
Werkstückauftransport (Zeit- und Handlingeinsparung bei großen Rahmen).
Alle Rahmen-Einzelhölzer werden direkt in den Preßbereich gelegt.
Programm-Wahlmöglichkeiten: manuell motorisch über Tipptaster, vollautomatisch
über Optoelektronik für
Maßeinstellung inkl. automatischen Preßzyklus in Verbindung mit
Sicherheits-Lichtschranke.
Automatischer, taktgesteuerter Preßzyklus durch Impulsgabe, vertikal anpressen
- lösen - horizontal - anpressen - lösen - vertikal/horizontal pressen.
Steuerschrank bedienungsgünstig links am Grundrahmen angebaut. Modernste
SPS-Steuerung mit Fehlerdiagnostik (batterielos). Schnelle, optoelektronische
Maßeinstellung
Hydraulische Versorgungsanlage, regelbar von 25 bis 100 bar.
Elektrische Handsteuerung, frei positionierbar, für zügiges Arbeiten, besonders
bei großen und komplizierten
Rahmenkonstruktionen (mit Setzhölzern und Kämpfern) für Einmannbedienung.
Arbeitssicherheitspaket mit Sicherheits-Lichtschranke, abgedeckter Rückwand und
seitlichem Eingriffschutz nach EU-Maschinenrichtlinie
Elektrische Ausrüstung:
Gesamtanschlußwert: 3 kW, 400 V / 50 Hz.
Pneumatikanschluß: R 1/4", max. 8 bar
Arbeitsgröße:
im Automatikbetrieb: 3500 mm x 2600 mm (Länge x Höhe)
manuell (vorgesteckt): 3500 x 2750 mm
Inklusive folgenden Optionen:
Mitteldruckbalken mit automatischer Verstellung in der Höhe, komplett
mit Druckzylinder, Druckschlauch und Absperrventil bis 2600 mm hoch
Einzeldruckregelung f. Mitteldruckbalken(Zum Verpressen v. Kreuzsprossenfenster)
Absperrventil am 3. Vertikalzylinder
Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens,
inkl. Absperrventil am 1. Vertikalzyl.
Dreieck-Studiofenster-Verpreßeinrichtung
- nur im Handbetrieb möglich -
(Massive, schnellwechselbare Druckplatten mit Schwalbenschwanzführung)
bestehend aus: Arretier-Einrichtung des Vertikaldruckbalkens,
4 aufsteckbaren seitengeführten Pendeldruckplatten und Regler,
Zentral-Antrieb mit einzelner, pneumatischer Abkoppelung der
Vertikal-Druckzylinder. (Dadurch unabhängig voneinander ist die Einstellung
in jede beliebige Arbeitshöhe gegeben)
sämtliche Auflagen, Druckplatten und Widerlager mit Kunststoff belegt
VIDEO zeigt Presse des selben Modells
(Technische Beschreibung laut Hersteller - ohne Gewähr!)
