Hersteller | Renishaw |
Typ | Spirit 460 |
Baujahr | 2015 |

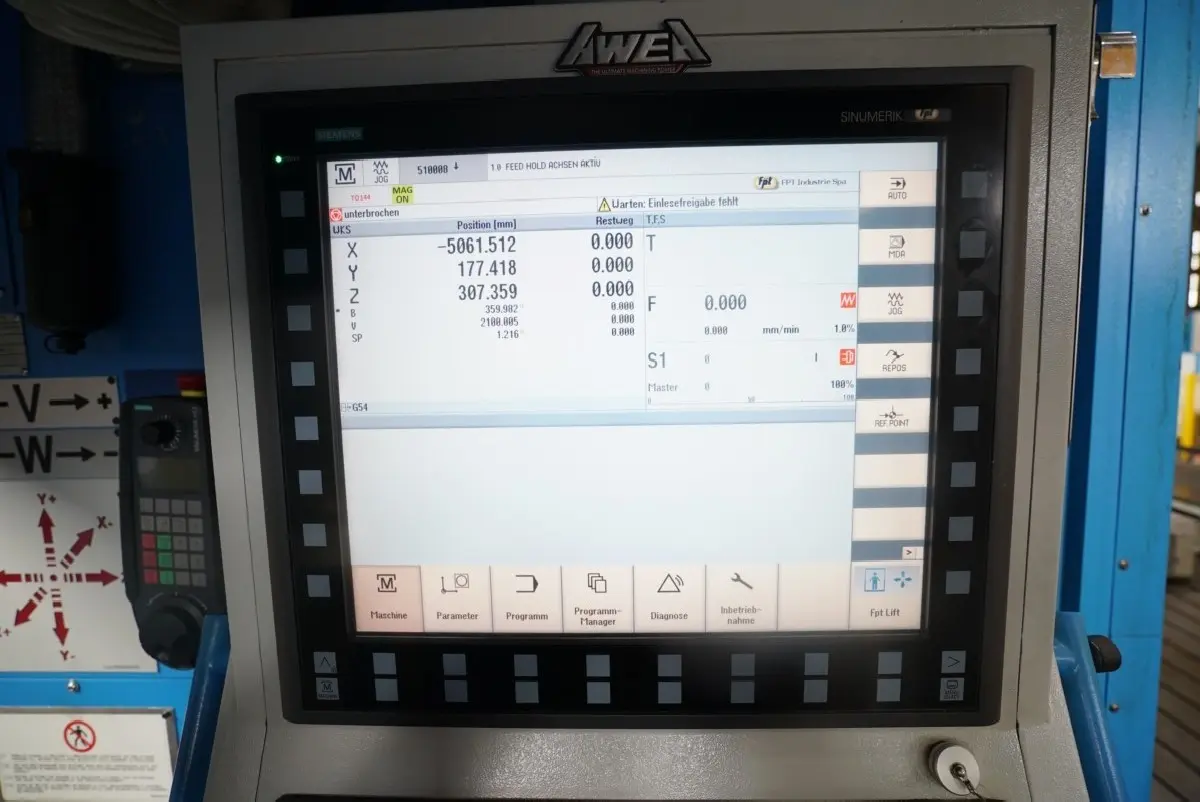

Steuerung | Siemens 840 D SL |
Werkzeugaufnahme | ISO 50 BIG PLUS |
Spindeldrehzahlen | 0 - 2.650 U/min |
x-Weg | 12.000 mm |
y-Weg | 6.000 mm |
Vorschubkraft | 500 daN |
Maschinenabmessungen LxBxH | ca. 20 x 16 x 8,7 m |
Anschlußleistung | 160 kVA |
Steuerung | CNC |
Hub | des Werkzeugschlittens 160 mm |
Spindeldurchmesser | 180 mm |
Vorschubgeschwindigkeit | 1-400 mm/min |
Längsweg | 2.500 mm |
Kegel | ISO 50 DIN 69871 |
Spindelleistung | 70 kW |
Lieferzeit | nach Vereinbarung |
Durchmesser | Max. Durchmesser pro Werkzeug bei benachbarten freien Plätzen 230 mm |
Tischplatte | 4000 x 4000 mm |
Preis |
Auf Anfrage |

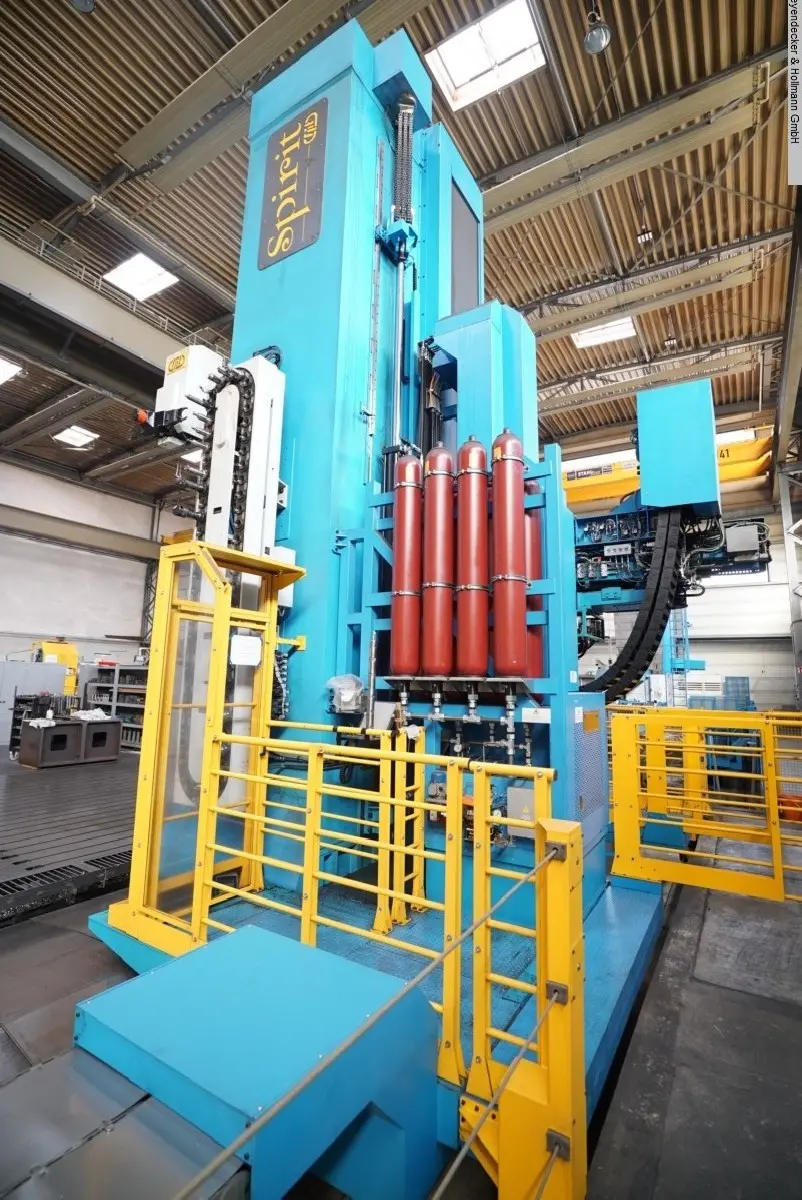

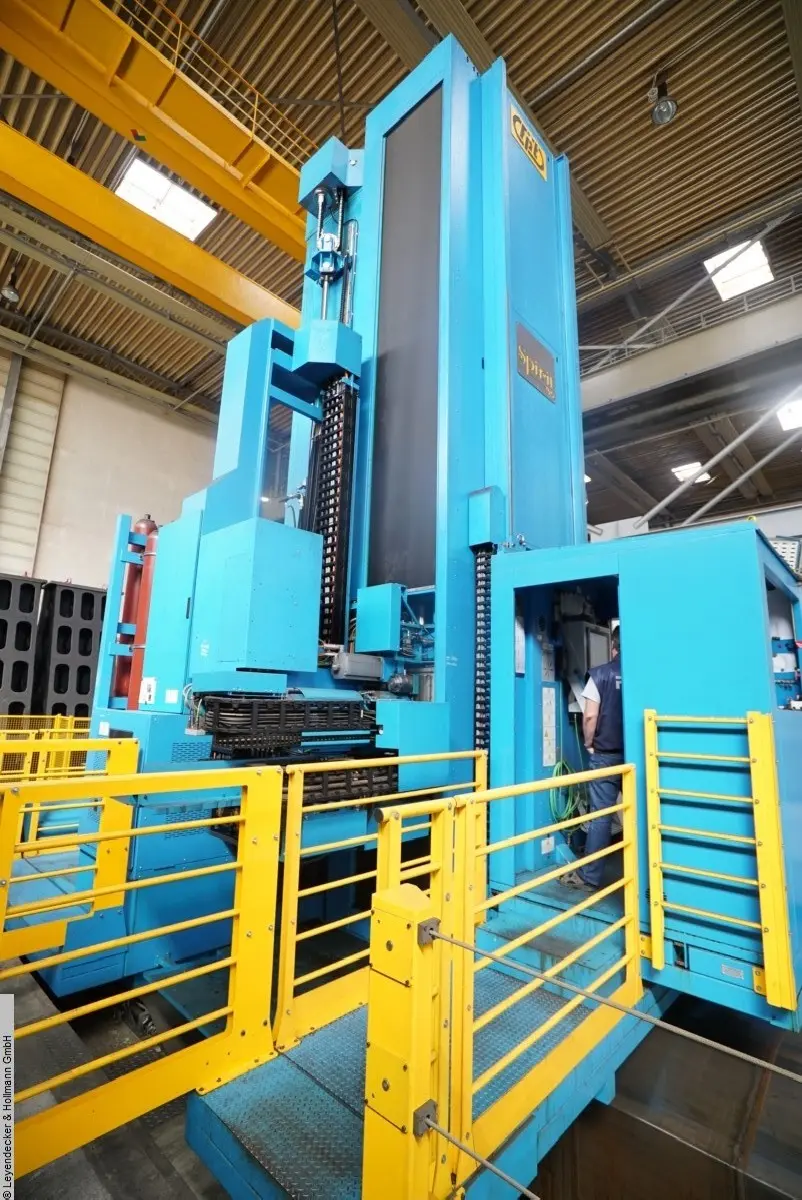

Maschinenart: Plattenbohrwerk - Traghülse
z-Weg (Tragbalkenausschub): 1.500 mm
w-Weg (Bohrspindelausschub): 1.000 mm
w- + z-Weg (Spindel- und Tragbalkenausschub): 2.500 mm
Spindeldrehmoment: 5.400 Nm
Ausstattung / Zubehör:
- nur 7600 Arbeitsstunden
- Hydrostatische Führung für alle Achsen - auch für den Drehtisch

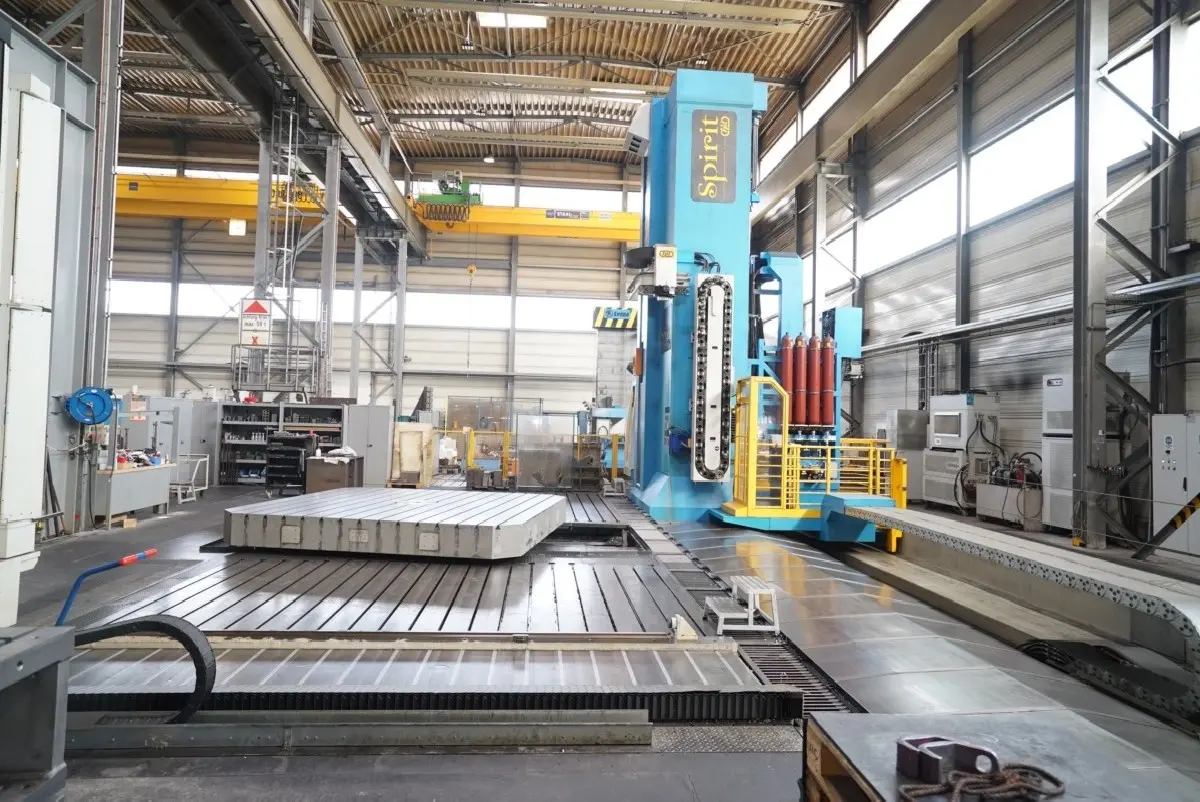

- Plattenfeld 14550 x 5400 mm
- Dreh- Verschiebetisch TRT75
Max. zulässige Belastung 75.000 kg
Max. Drehgeschwindigkeit 1 U/min
Max. zulässiges Kippmoment in geklemmten Zustand 200.000 Nm
- Verfahrbares Kopfmagazin für 4 Köpfe
DAndrea UT5-500S Kopf zum Ausspindeln und zur Flächenbearbeitung
Max. Umdrehung 315 1/min
Max. Ausdrehdurchmesser 1.000 mm
Automatischer indexierbarer Winkelkopf
144 Positionen (alle 2,5°)
Max. Spindelleistung 60 kW
Automatischer doppelschwenkbarer stufenlos positionierbarer Universalkopf
- Kettenwerkzeugmagazin
Max. Länge pro Werkzeug 400 mm
Max. Traglast je Werkzeughalter in der Kette 35 kg
- Innere Druckluftzufuhr

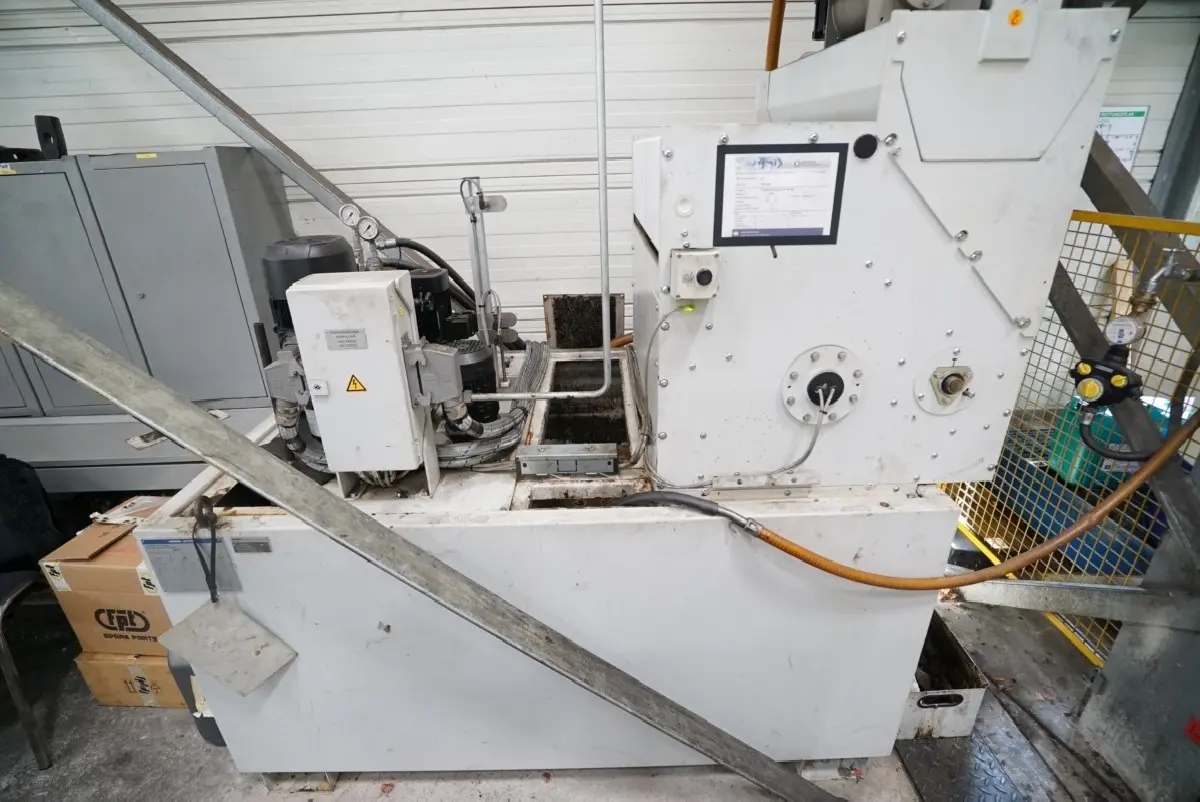

- Innere und äußere Hochdruck-Kühlung mit Papierbandfilter Knoll
Max. Druck äußere Kühlmittelzufuhr 4 bar
Max. Druck innere Kühlmittelzufuhr 40 bar
- Späneförderer mit Auswurf an der linkenechten Seite
- Sperrluft der Glasmassstäbe
- Funk- Messtaster
- Teleservice (Ferndiagnose)
- Gewindeschneiden ohne Ausgleichsfutter für mechanische Fräsköpfe
- Dokumentationen
