| Hersteller | PITTLER |
| Typ | PV 4000 |
| Baujahr | 2018 |

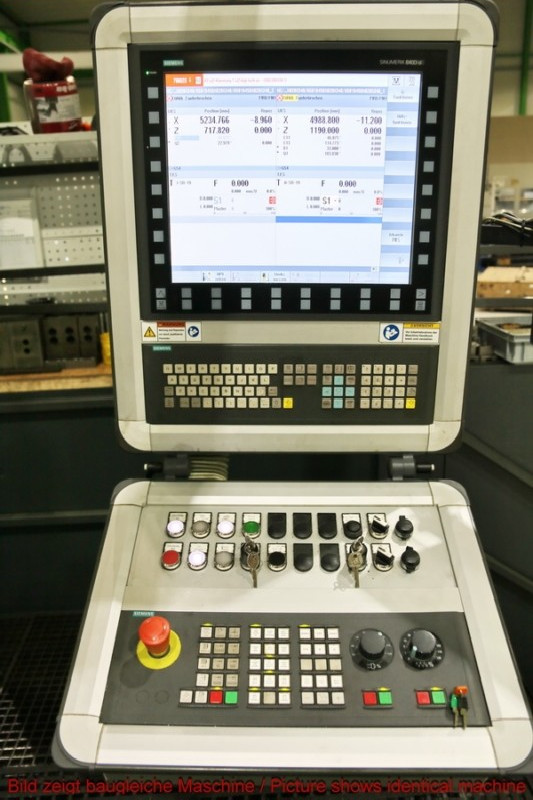

| Steuerung | 840 D sl Siemens |
| Werkzeugaufnahme | Capto C8 |
| Drehmoment an der Spindel | 120 Nm |
| Vorschubkraft | X/Z: 22 kN |
| Gesamtleistungsbedarf | 250 kVA |
| B-Achse | stufenlos / stepless |
| Eilgang | X: 32 / Z: 20 m/min |
| Drehdurchmesser | max. 3.800 mm |
| Steuerung | CNC |
| Maschinengewicht | ca. 30 t |
| Späneförderer | 2x |
| Kühlmitteleinrichtung | 6 bar |
| Werkzeugdurchmesser | 120 mm |
| Werkzeuggewicht max. | 20 kg |
| Raumbedarf ca. | 10,4 x 6,3 x 5,7 m |
| Werkzeuglänge max. | 400 mm |
| Werkzeugdurchmesser bei voller Bestückung | 150 mm |
| Handrad, elektronisch |  |
| Spindelflanschdurchmesser | 1.900 mm |
| x-Achse | 2: 3.200 mm |
| z-Achse | 1.000 mm |
| Innere Kühlmittelzufuhr | |
| Hochdruckkühlung | 70 bar |
| Hauptspindeldrehzahlen | max. 100 min/-1 |
| C-Achse | |

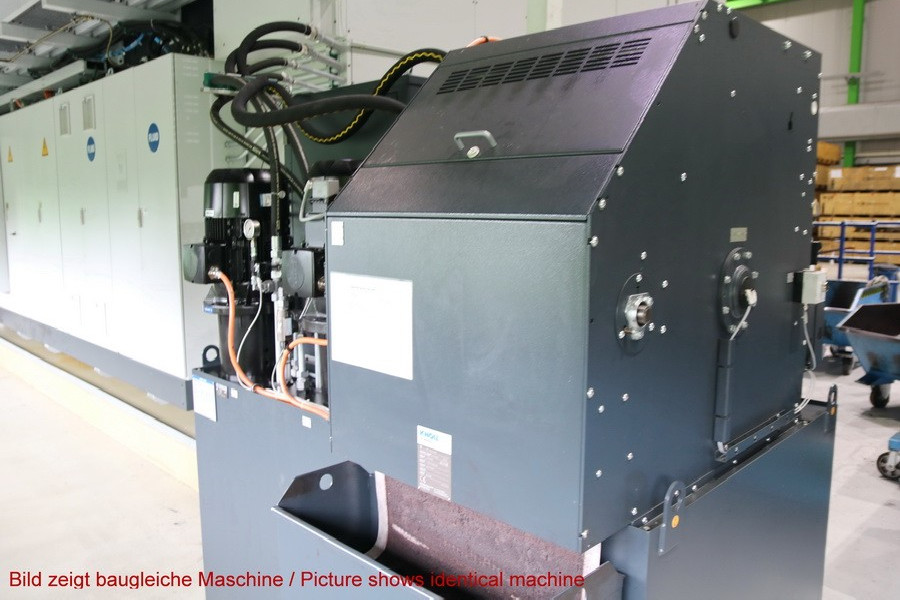

| Papierbandfilter | Knoll KF 150 / 1550 |
| Hauptspindelantrieb | 200 kW |
| Getriebe | 1:30 |
| Dokumentation | |
| Lieferzeit | nach Absprache |

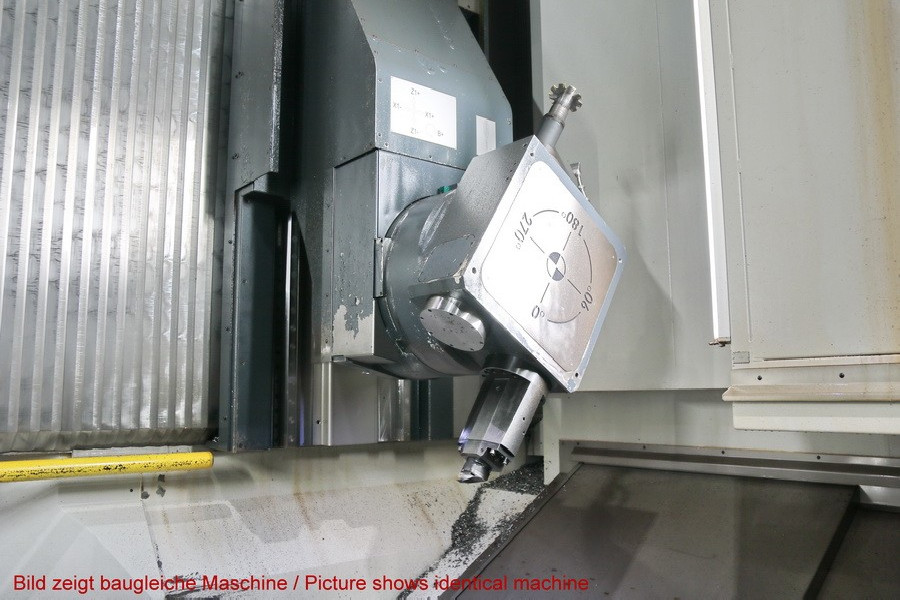

| schwenkbar +/- | B: 0 - 270 ° |
| Anzahl der Werkzeugplätze | 25 pos. |
| Preis |
Auf Anfrage |
Maschinenart: Vertikaldrehmaschine
max. Schwingdurchmesser: 3.800 mm
Hauptspindel::
max. Belastung: - kg

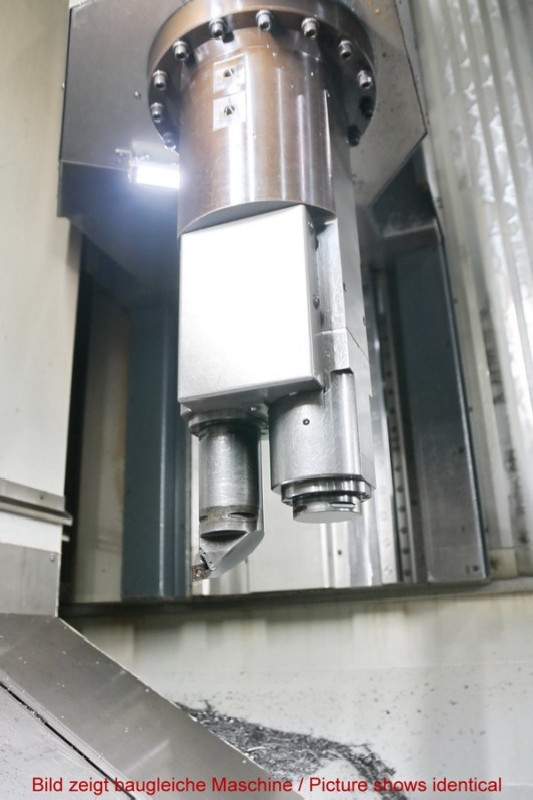

Werkzeugträger:: Rechts / Right
Drehzahlbereich - angetr. Werkzeugpos.: max. 6.000 min -1
Werkzeugträger:: Links / Left

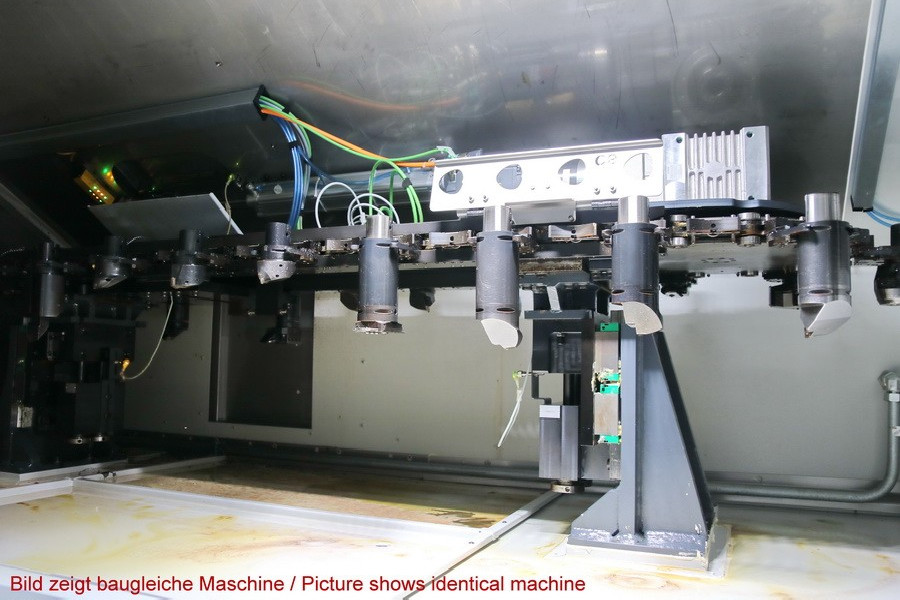

Werkzeugmagazin:: Rechts / Right
Kettenteilung: 125 mm
Werkzeugmagazin:: Links / Left
Verfahrwege::
Vorschübe::
Signal-Lampe:
Werkzeugwechsler 60-fach: 2x
Hydraulikeinheit:
Automatiktür:

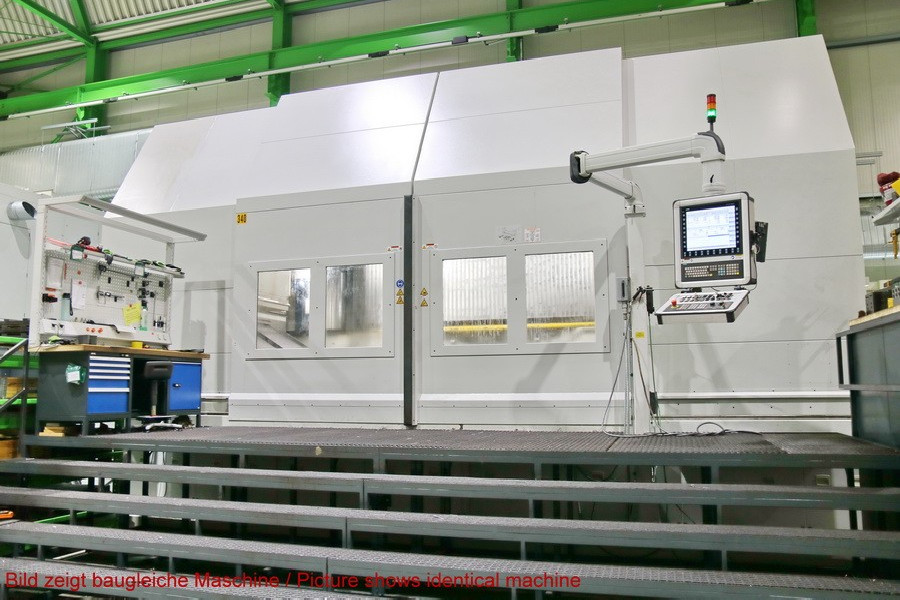

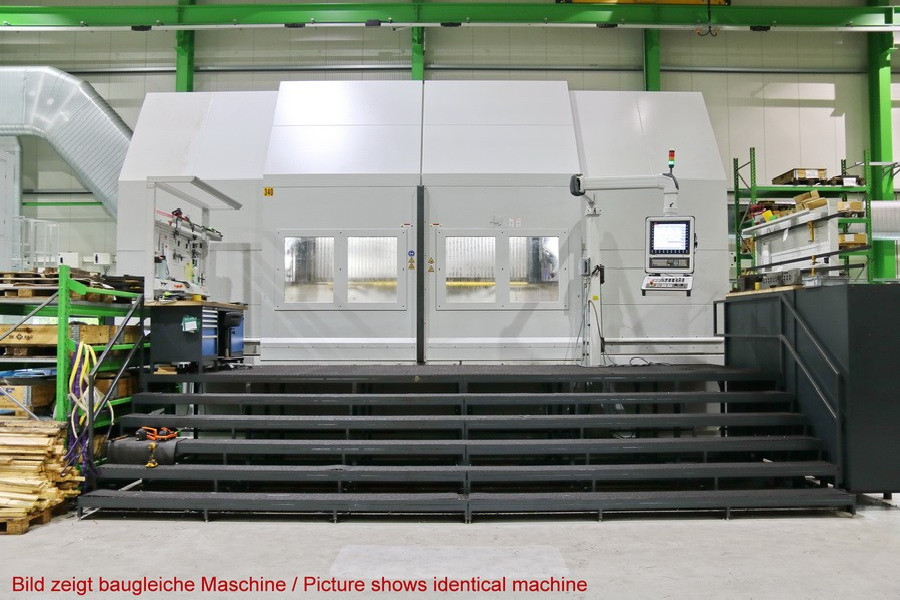

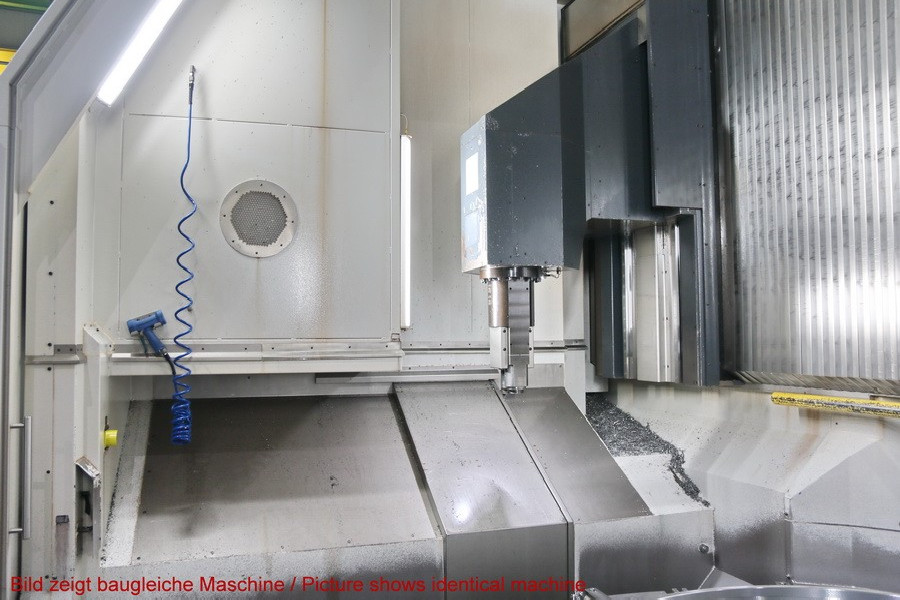

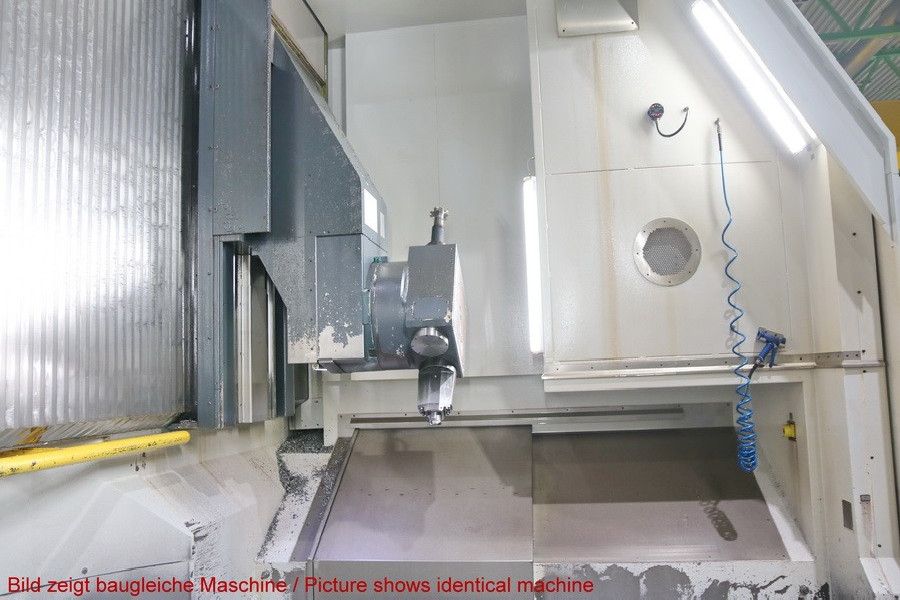

CNC - Zweispindel-Vertikaldrehmaschine
PITTLER - PV 4000
- Steuerungserweiterung / Software
SINUMERIK 828D/840D SL ProgramSYNC Softwareoption
- Einfahrbare Trittgitter
- Kühlmittel Umwälzung
- Öl-Schlauchskimmer
- SIEMENS Safety integrated
- Netzwerkschnittstelle / Datenübertragung
DNC Option
- Ferndiagnose für den NC Bereich
- Teleservice für integrierte PLC der Sinumerik 840 D
- Ethernetanschluss im Schaltschrank
- variabler Drehzahlbereich zum Vermeiden von Schwingungen
- Luftreiniger, elektrostatische Abscheidung
- Messtaster für In Prozess Werkstückvermessung
- Begehbarer Arbeitsraum
