| Hersteller | O.M.N. |
| Typ | C.S.E. 500 |
| Baujahr | |
| Schleifscheibenabmessungen | Dm. 200x78x78 mm |
| Gewicht | 440 kg |
| Breite | 820 mm |
| Drehzahl | 2800 1/min |
| Steuerung | konventionell |
| Kühlmitteleinrichtung |  |
| Betriebsanleitung | in Deutsch |
| Motorleistung | 3.6 kW |

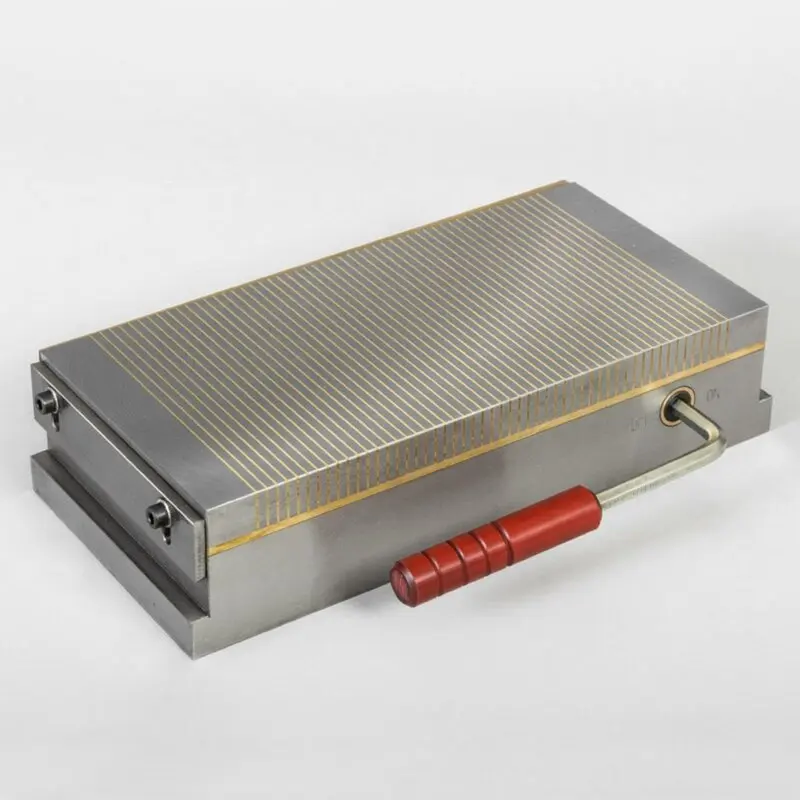

| Magnetspannplatte | 300 x 150 mm |
| Tisch | 500x160 mm |
| Länge | 1020 mm |
| Höhe | 2170 mm |
| Lieferzeit | ca. 2 Wochen ab Auftragse |
| Preis | 17940 € |
| Schleifbereich | 350x150 mm |
| Zustand | neu |

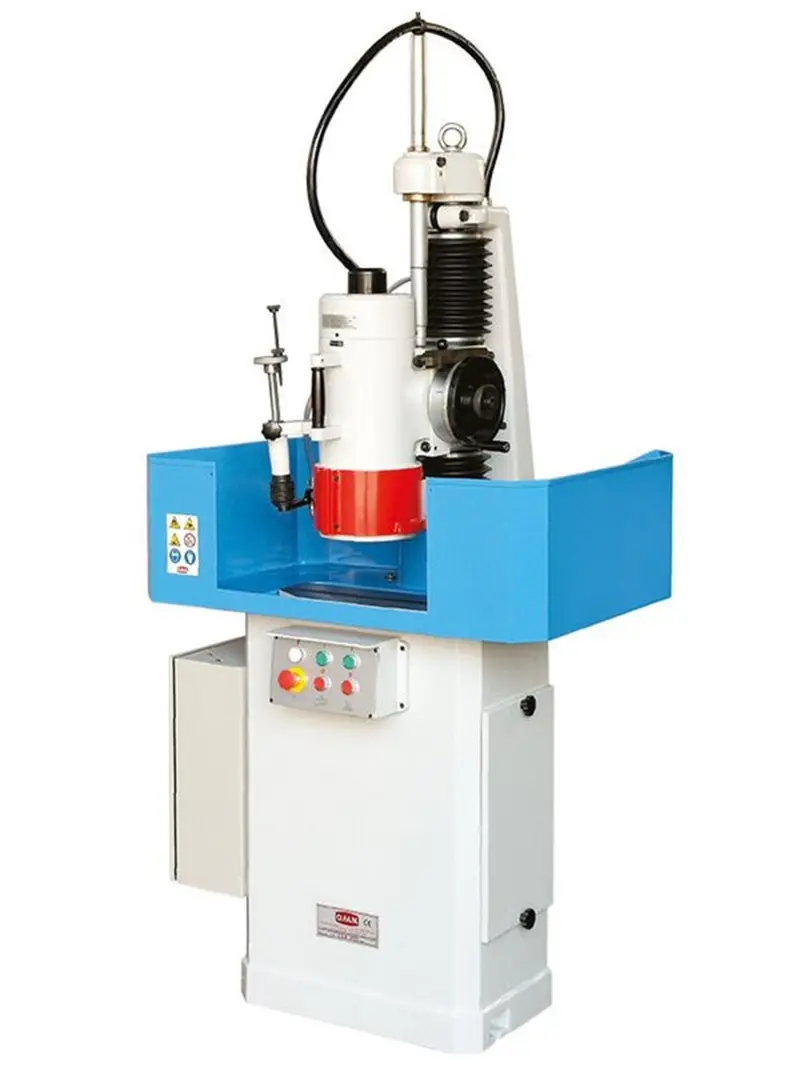

Maschinenart: Topfschleifmaschine
Leasingrate: 344.45 €
Abstand Schleifscheibe - Tisch (ohne Mangetspannpl: 300 mm
Diese Schleifmaschine mit festem Tisch basiert auf dem Modell R.V. 500, unterscheidet sich
jedoch durch ihre lange,vierfach gelagerte Säule mit zusätzlicher, stabiler Säulenstütze.
Dank ihrer Steifigkeit und geometrischen Stabilität eignet sich diese Flächenschleifmaschine
hervorragend zum Schleifenvon Präzisionsteilen mit beachtlicher Höhe:
Einzel- oder Serienbauteile aus dem Werkzeugbau,Formen, Stempel, Zahnräder und vieles mehr.
Die Muttern der vertikalen Verfahrspindel und die Passstifte zur Achsenausrichtung dieser
Schleifmaschinemit festem Tisch gewährleisten zudem dauerhaft optimale Arbeitsbedingungen.
Gusseisenbett zur dauerhaften geometrischen Stabilität der Schleifmaschine.
Gusseisensäule, geschützt durch Faltenbälge und gelagert in vier einstellbaren Präzisionslagern,
großzügig dimensioniert für diesen Schleifmaschinentyp mit festem Tisch.
Dreiphasenmotor mit Doppelmantel-Luftkühlung, um eine Überhitzung des Motors
bei kontinuierlichem Bearbeiten zu verhindern und die Temperatur von Motorwelle
und Lagern konstant zu halten.
Gehärtete, geschliffene und dynamisch ausgewuchtete Welle, gelagert in Präzisionskugellagern,
großzügig dimensioniert für diesen Schleifmaschinentyp mit festem Tisch und selbstjustierend
mittels Federn zur Spielausgleichsvorspannung, um Wärmeausdehnungen aufzunehmen.
Vertikale Verfahrspindel, gelagert in gegenüberliegenden, einstellbaren Kugellagern,
mit optimaler Bewegung,um bei diesem Schleifmaschinenmodell mit festem Tisch
den Schleifscheibenbereich frei von Hindernissen zu haltenund Staubablagerungen zu vermeiden.
Metallfaltenbälge zum besseren Schutz der vertikalen Verfahrspindel der Schleifmaschine.
Gegenüberliegende Bronzemuttern dienen dem Ausgleich des mit der Zeit auftretenden
Verschleißesder vertikalen Verfahrspindel der Schleifmaschine mit festem Tisch.
Ausrichtstifte dienen der Ausrichtung des Schleifmaschinenmotors auf die Achse
und gewährleisten so auch mit der Zeit parallele Oberflächen.
Das Handrad der Schleifmaschine ist dreifach gelagert und über zwei Schrägverzahnungen mit der Spindel verbunden.
Es ist mit einer graduierten Trommel ausgestattet, die von einem Axiallager gestützt wird
und einen Materialabtrag von 0,01 - 0,02 - 0,03 mm pro Durchgang ermöglicht.
Der Eilgang pro Handradumdrehung beträgt 2 mm.
Ein Drehknopf mit Hebel ermöglicht den programmierbaren mikrometrischen Vorschub
von 0,01 - 0,02 - 0,03 - 0,04 mm pro Impuls und vereinfacht die Bedienung durch den Verzicht
auf eine kontinuierliche Schrittsteuerung.
Schlitz zur optimalen Nutzung der Arbeitshöhe der Schleifscheibe und zum Spannen nichtmagnetischer Teile und Zubehör
wie Magnetspannfutter, selbstzentrierendes Spannfutter und Winkel.
Niederspannungs-Bedienelemente, Schutzvorrichtungen, Kontrollleuchten und alle erforderlichen
Ausstattungenzur Einhaltung der Sicherheits- und Konformitätsvorschriften für diese Art von
Schleifmaschinemit festem Tisch.
Griffe, Form und Abmessungen der Schleifmaschine mit festem Tisch entsprechen den
aktuellen ergonomischen Empfehlungen für die Arbeit.
MIT FOLGENDER AUSSTATTUNG:
Schleifflansch und Schleifscheibe
Halbautomatischer Abzieher mit Diamant
