STEUERUNG

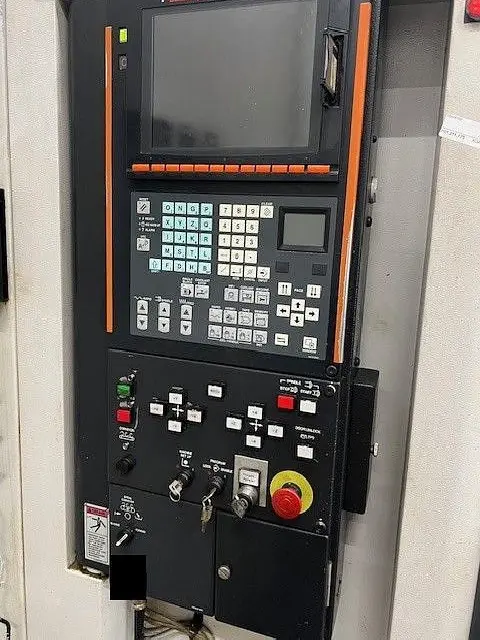

CNC Steuerung MAZATROL 640M
ARBEITSBEREICH -KUBISCH-
Verfahrweg X-Achse: 1700 mm
Verfahrweg Y-Achse: 1400 mm
Verfahrweg Z-Achse: 1400 mm
TISCH
Aufspannfläche (links-rechts): 1000 mm
Aufspannfläche (vorne-hinten): 1000 mm
Werkstück Gewicht (max): 3000 kg
SPINDEL / KOPF
Drehzahlbereich von: 35 /min
Drehzahlbereich bis: 10000 /min
Antriebsleistung: 37 kW
Spindel Drehmoment: 525 Nm
ACHSANTRIEBE
Eilgang: 40000 mm/min
Eilgang X: 40000 mm/min
Eilgang Y: 40000 mm/min
Eilgang Z: 40000 mm/min
WERKZEUGMAGAZIN
Magazin Typ: Kettenmagazin
Anzahl Werkzeugpositionen: 160
Werkzeugdurchmesser max.: 135 mm
- bei freier Nachbarposition: 260 mm
Werkzeuglänge max.: 650 mm
Werkzeuggewicht max.: 30 kg
Werkzeugwechselzeit: 6.9 s
WERKSTÜCK AUTOMATION
Speicherart: Palettenwechsler
Anzahl Speicherplätze: 12
Anzahl Paletten: 12
ELEKTRISCHE ANSCHLUSSDATEN
Anschlussleistung: 100 kVA
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz
ABMESSUNGEN / GEWICHTE
Platzbedarf -links/rechts-: 9007 mm
Platzbedarf -vorne/hinten-: 5676 mm
Gesamthöhe: 3959 mm
Gesamtgewicht ca.: 30000 kg
ZUSATZAUSRÜSTUNG BOHREN/FRÄSEN
Späneförderer: ja
Kühlmitteleinrichtung: nein
Innere Kühlmittelzuführung (IKZ): ja
Arbeitsraum-Vollverkleidung: ja
CE konform: ja
Es werden 2 Mazak FH-10800 Baujahr 2008 und 2006 verkauft, inklusieve Palettenbahnhof.
-Kapazität für 12 Paletten
- Werkzeugaufnahme SK 50 (Din 69871 A)
-Hängt an Zentralkühlung, Hochdruckpumpe ist dabei
-Aufspannwürfel jeweils 500x1000x1500 mm und 650x650x1500 mm
