| Hersteller | LORENZ |
| Typ | SN 5 |
| Baujahr | 1977 |
| Gesamtleistungsbedarf | 5 kW |

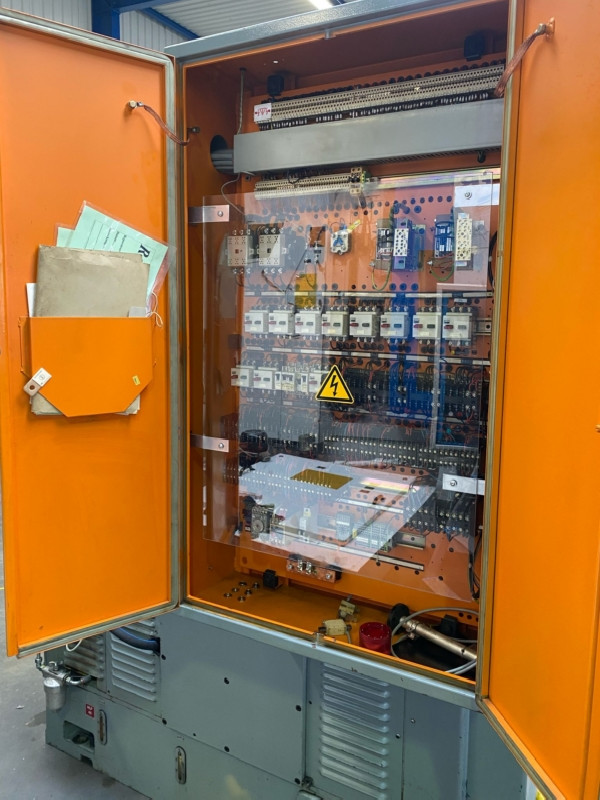

| Steuerung | konventionell |
| Radbreite | 75 mm |
| Maschinengewicht | 4 t |
| Lieferzeit | sofort |
| Preis |
Auf Anfrage |

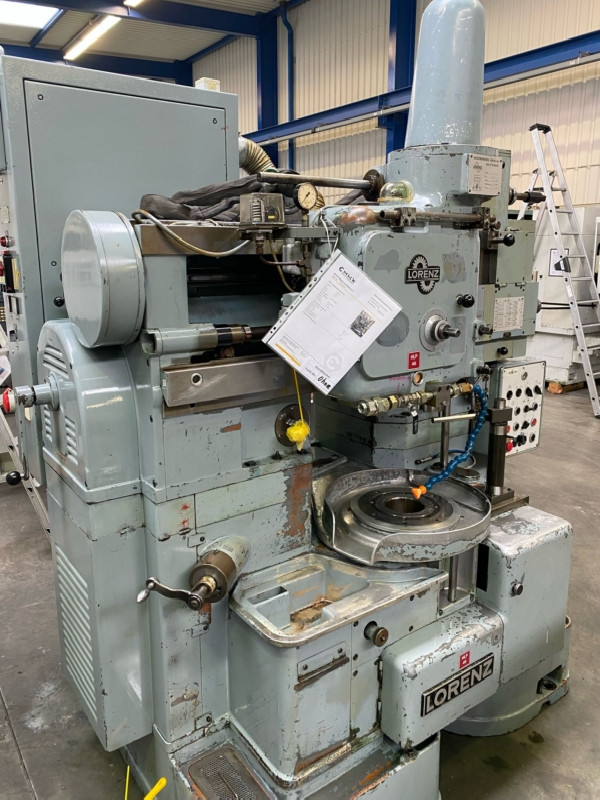

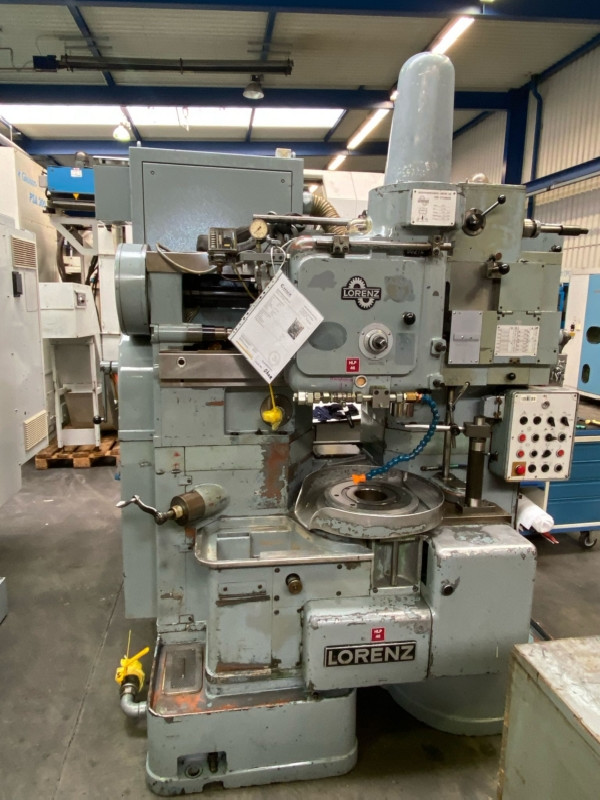

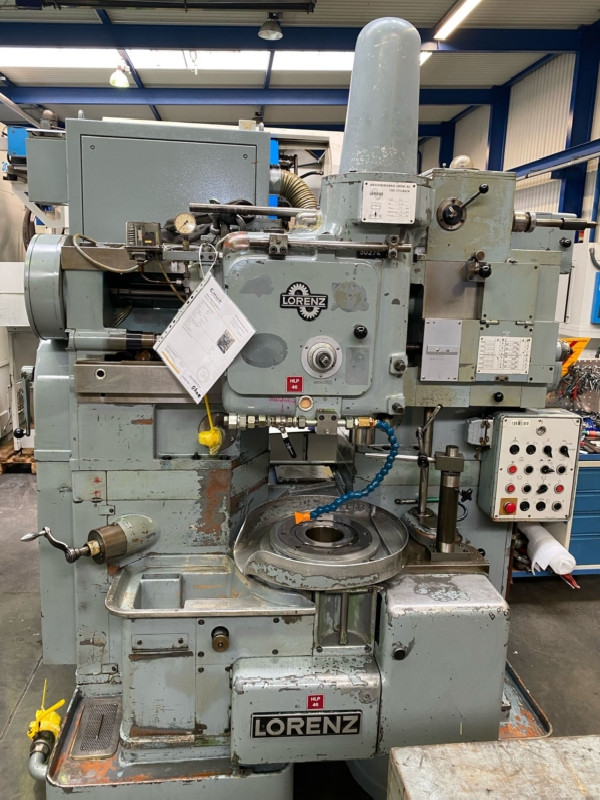

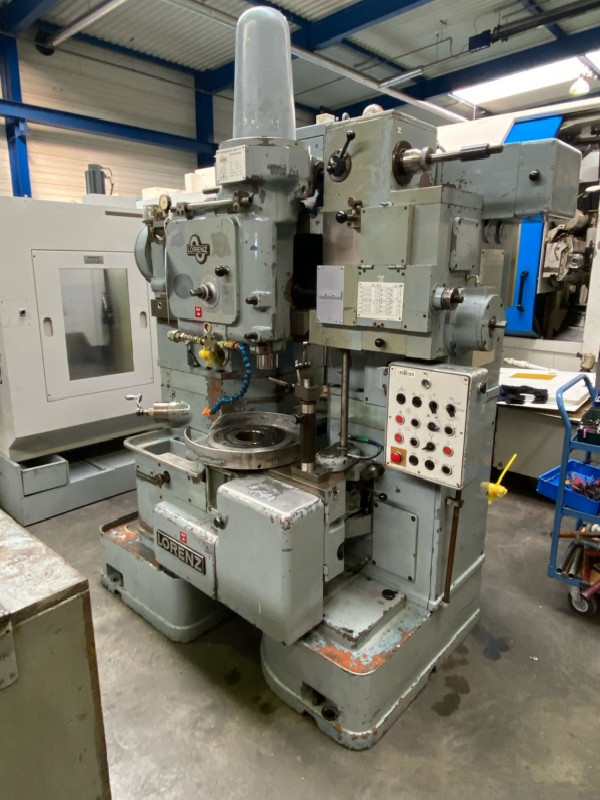

Maschinenart: Zahnradstossmaschine
Raddurchmesser -: 500 mm
Modul -: 5
Modul -: 0,4
Außenverzahnung
Größter Teilkreis-Durchmesser für Gerad-Stirnräder ............... 500 mm
Größter Teilkreis-Durchmesser für Schräg-Stirnräder ............... 450 mm
Größte Zahnbreite .................................................. 75 mm
Innenverzahnung
Größter Teilkreis-Durchmesser für Gerad-Stirnräder ............... 440 mm
Größter Teilkreis-Durchmesser für Schräg-Stirnräder .............. 420 mm
Größte Zahnbreite ................................................. 75 mm
Größte Teilung in Stahl für Gerad-Stirnräder .................... Modul 5
Anzahl der einstellbaren Stößelhubzahlen ............................. 18
Bereich der Stößelhubzahlen .............................. pro Min. 45–425
Teilkreis-Durchmesser des Schneidrades normal ......................... 4"

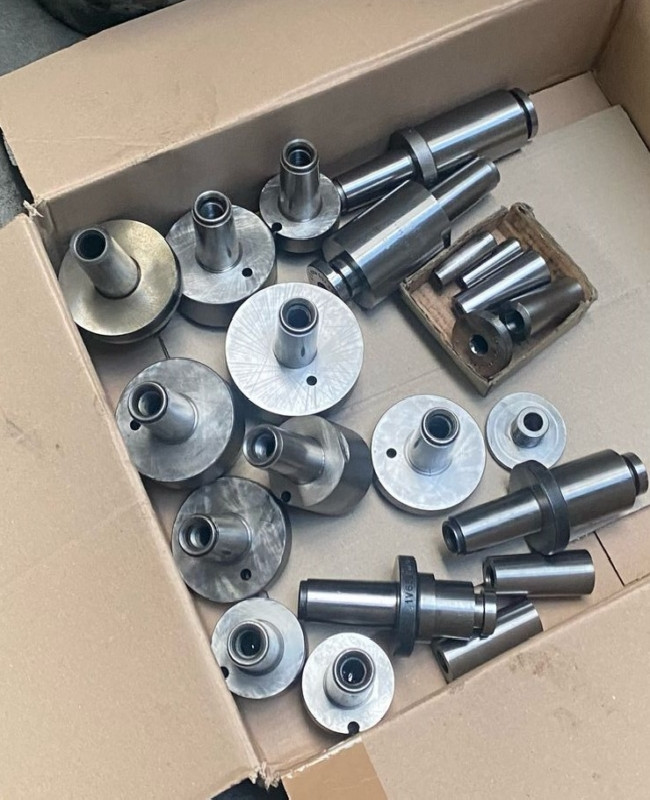

Aufnahmezapfen für Schneidräder ..................................... 1¾"
Bohrung der Tischspindel ......................................... 125 mm
Kraftbedarf .................................................... ca. 3 kW
