Hersteller | KNUTH |
Typ | COMPASS 200/2000 B |
Baujahr | . |
Vorschub X-Achse | 0,036-2,019 mm/U |
Vorschub Z-Achse | 0,072-4,036 mm/U |
Bettbreite | 330 mm |
Drehzahlbereich | 22 - 1800 U/min |
Gesamtleistungsbedarf | 5,5 kW |
Spindelaufnahme ISO | Camlock D1-6 |
Steuerung | konventionell (Digitalanzeige) |
Maschinengewicht | 2500 kg |
Raumbedarf ca. | 3460 x 1150 x 1800 mm |
Reitstockkonus ISO | MK 5 |
Reitstockpinolendurchmesser | 65 mm |
Reitstockpinolenhub | 120 mm |
Spindelkonus ISO | MK 5 |
Spindelbohrung | 65 mm |
Preis | |
Maschinenart: Leit- und Zugspindeldrehmaschine
Lieferzeit: : sofort
Drehdurchmesser über Bett: 400 mm
Drehdurchmesser über Support: 225 mm
Drehlänge: 2000 mm
Drehdurchmesser über Brücke: 530 mm
x-Achse : 330 mm
z1-Achse: 130 mm
Brückenlänge: 320 mm
Schwenkbereich des Oberschlittens: 360 °
Gewindeschneiden metrisch: 0,5-28 mm
Gewindeschneiden WHITWORTH: 1-56 TPI
Gewindeschneiden Diametral: 8-56 mm
Gewindeschneiden modul: 0,5-3,5 mm
Herstellerbeschreibung:
Die konventionellen Drehmaschinen der Compass-Reihe erfüllen höchste Anforderungen in technischer Ausstattung und Präzision

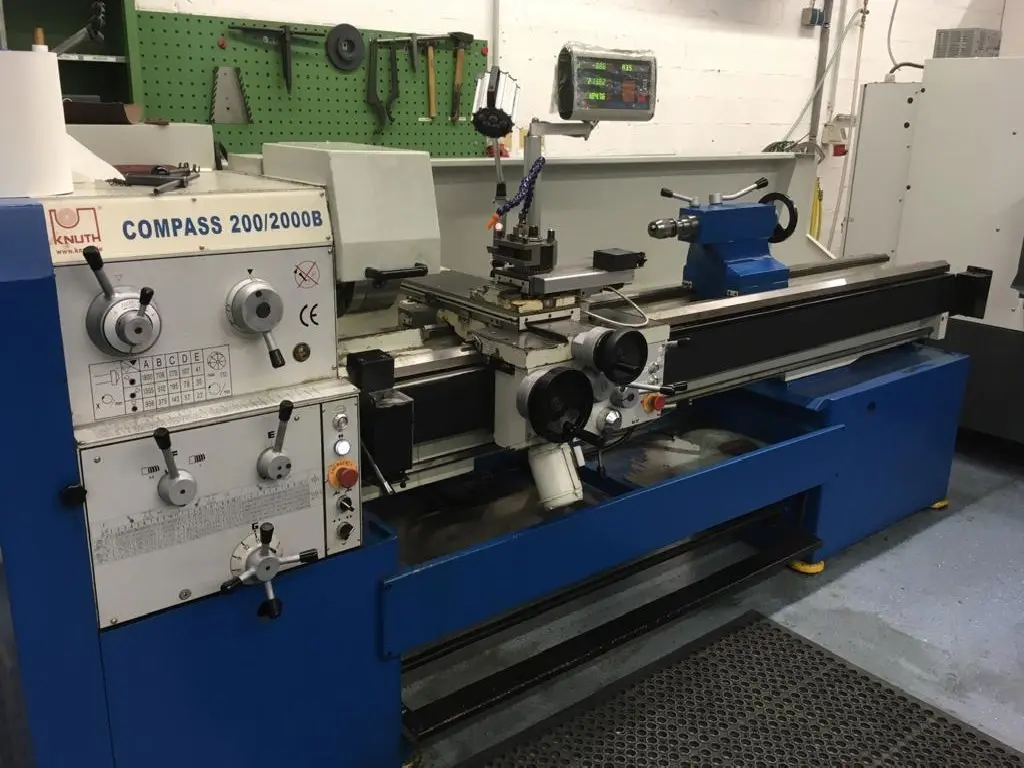

Universaldrehmaschine für Einzel- und Serienfertigung mit 3-Achs-Positionsanzeige Spitzenweite 2000 mm max. Drehdurchmesser über Bett 400 mm großer Spindeldurchlass von 65 mm hohe Steifheit des Maschinenbettes durch stark verripptes Bett breite prismatische Führungsbahnen (330 mm) induktiv randschichtgehärtet und präzisionsgeschliffen höchste Genauigkeit und Laufruhe auch bei hohen Drehzahlen hohe Zerspanungsleistung mit groß dimensioniertem Hauptantriebsmotor mit 5,5 kW stufenlos einstellbare Rutschkupplung ermöglicht das Arbeiten mit Anschlägen Genauigkeitsabnahme nach DIN 8606, beste Oberflächenrauheit mit 1,6 µm / N7 gem. DIN1302 herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser Spindeldurchlass (65 mm) zur Bearbeitung langer Werkstücke für höchste Genauigkeit und Laufruhe bei hohen Drehzahlen ist die Hauptspindel dynamisch ausgewuchtet und in nachstellbaren Präzisionslagern gelagert Camlock ASA D1-6 Aufnahme gemäß DIN 55029 Zentralschmierung zur Versorgung des Schlosskastens und der Laufbahnen zur Reduzierung der Nebenzeiten ist die Maschine mit einer Fußbremse ausgerüstet 3-Achs-Positionsanzeige.
- höhere Arbeitsgenauigkeit
- geringere Fehlerquote
- größere Fertigungssicherheit
- wesentliche Zeitersparnis
- Produktivitätssteigerung
- optimal ablesbare Anzeige
- benutzergerechte Funktionen
- übersichtlich angeordnete Tastatur
- Auflösung 0,01 / 0,005 mm
-Koordinatenwertvorgabe
Erhaltung der Achsposition bei ausgeschalteter Anzeige Lochkreismusterberechnung Taschenrechnerfunktion Speicher für 10 Werkzeuge Radius / Durchmesserumschaltung Umrechnung mm/inch problemloser Anbau und wartungsfreier Betrieb Anzeige von Ober- (Z0) und Bettschlitten (Z1) sowohl getrennt als auch in Differenz- / Summenschaltung bei Drehmaschinen Technische Daten - Compass 200/2000 B - Universal-Drehmaschine
Standardzubehör
- 3-Achs-Positionsanzeige,

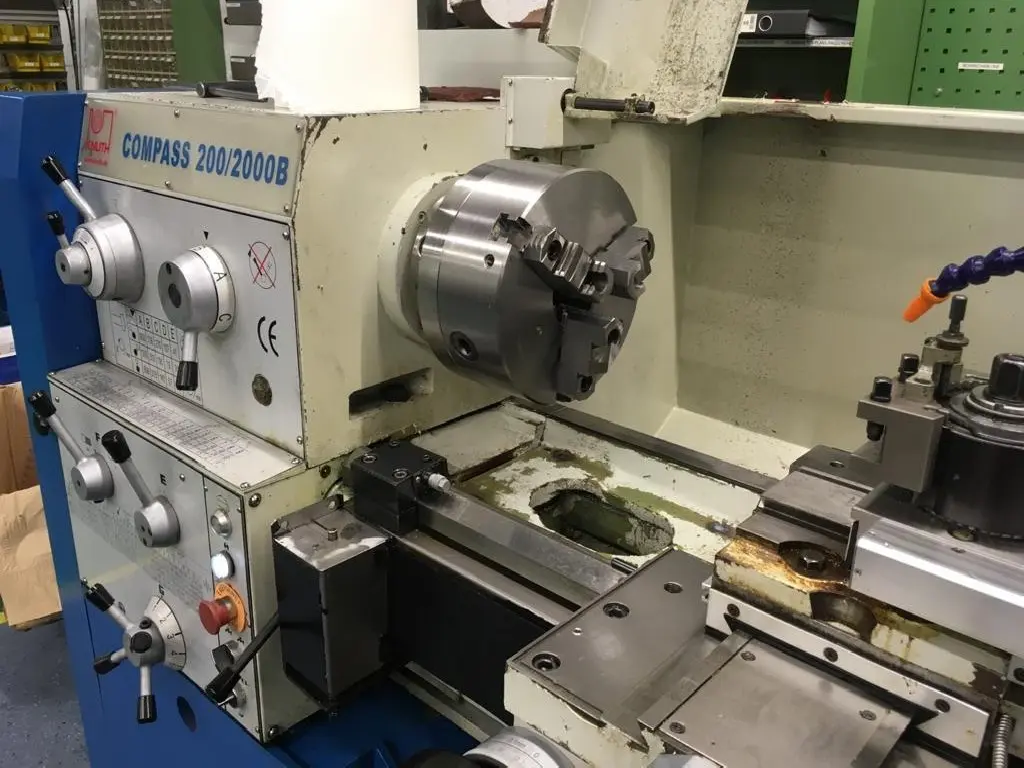

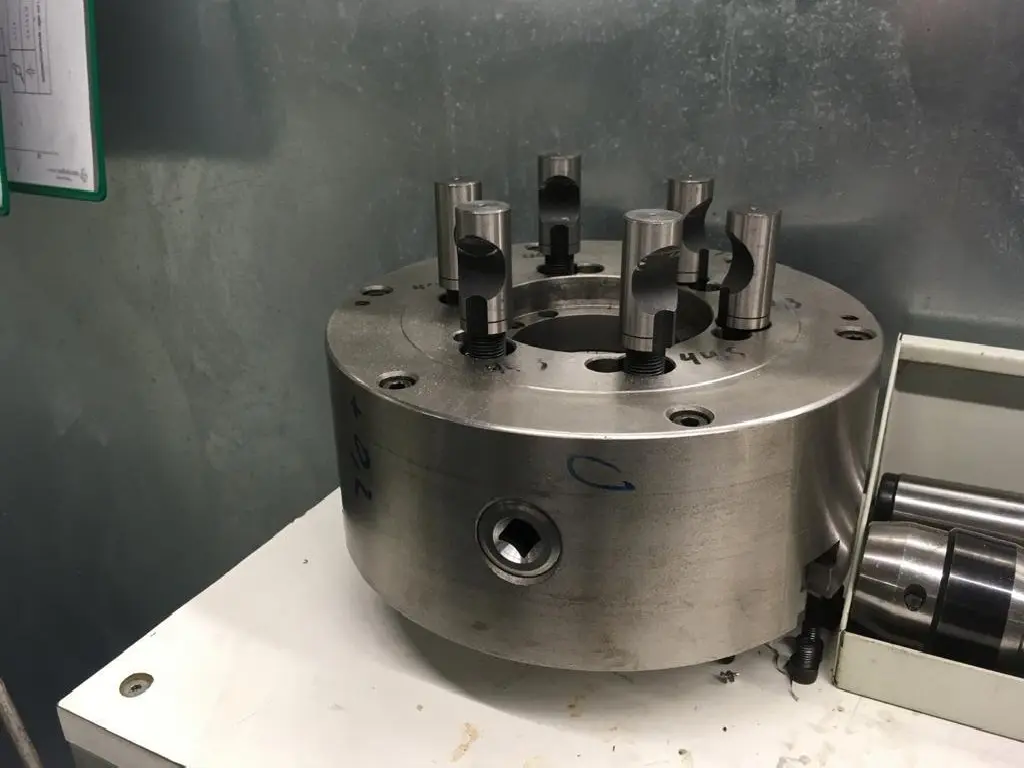

- 3-B-Futter Ø 250 mm,

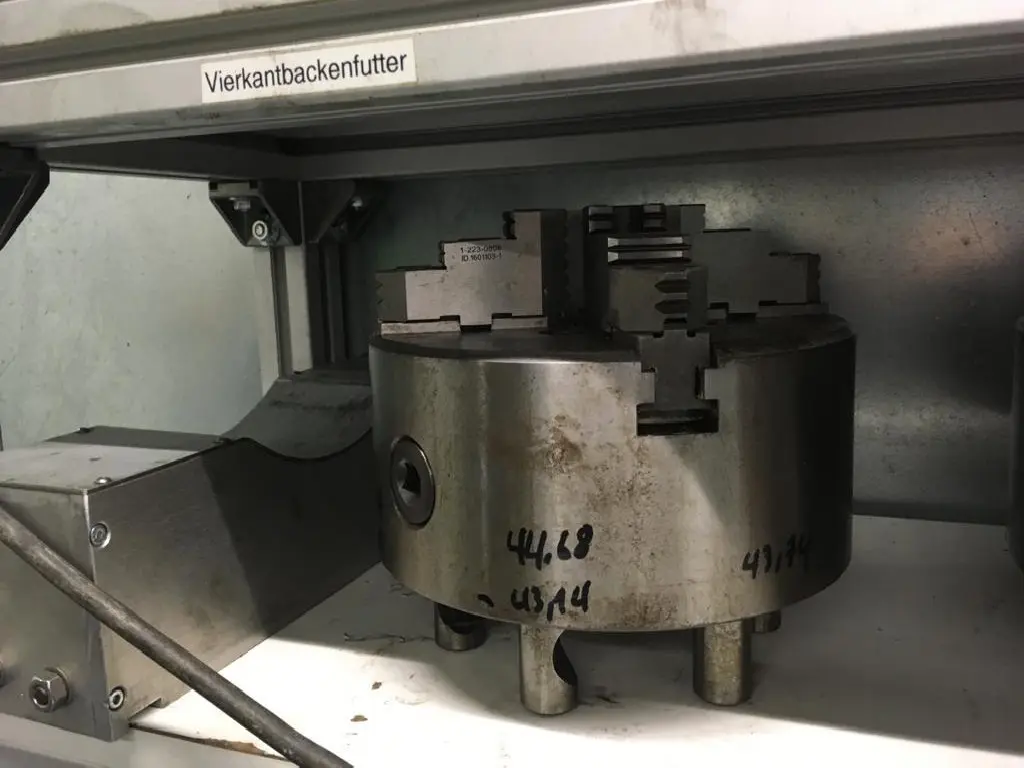

- 4-B-Planscheibenfutter Ø 320 mm,

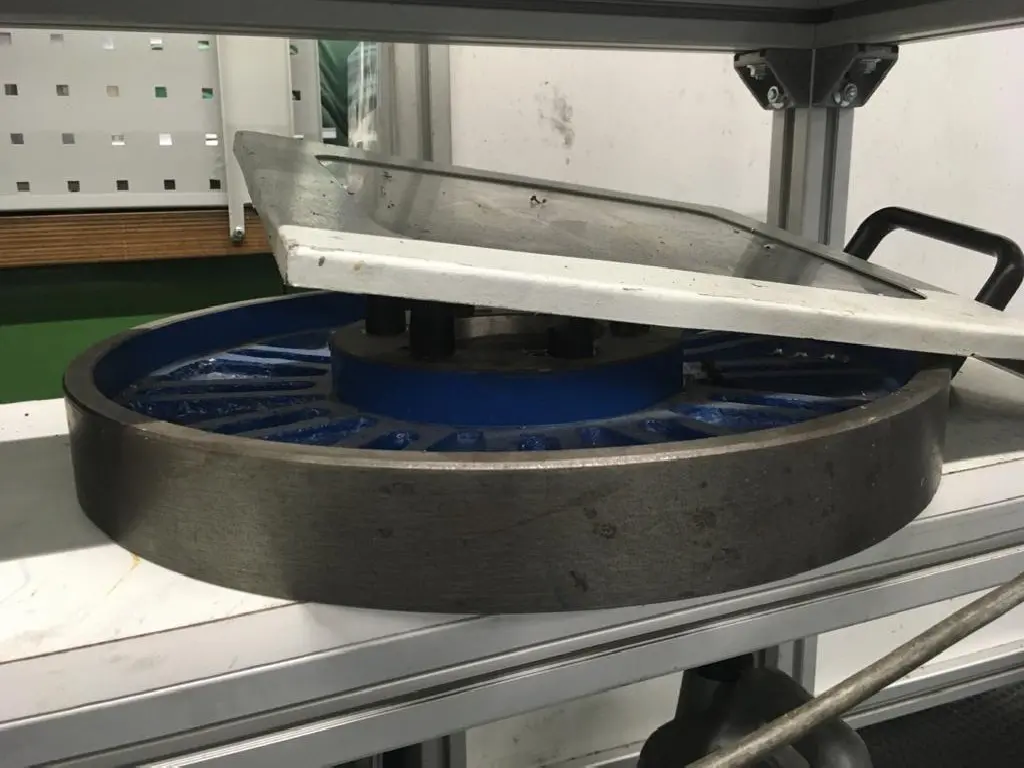

- Aufspannscheibe Ø 435 mm,
- Wechselräder,
- 4-fach Stahlhalter,
- feste und mitlaufende Lünette,
- Spritzschutzwand,
- Futterschutz,
- Fußbremse,
- Halogenarbeitsleuchte,
- Reduzierhülse,
- 2 feste Spitzen (Zentrierspitzen),
- Bedienwerkzeug,
- Betriebsanleitung
