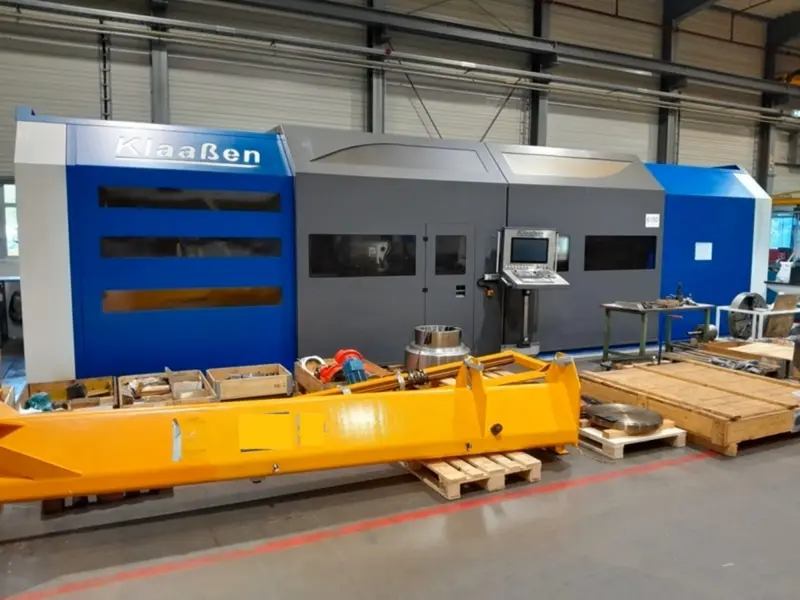

CNC Drehmaschine KLAASSEN SDM15-5

Maschinenart: CNC Drehmaschine
Werkstückgewicht zwischen Spitzen: 6000 kg
CNC-Maschine ausgeführt als 4-Bahnen-Spitzendrehbank bei voller
Überfahrbarkeit der Lünetten und Aufbauten
Z-Verfahrweg (Schlitten längs)= 5000 mm (6000 mit TAE3)
X-Verfahrweg (Planschieber quer)= 1000 mm
Maximaler Werkstück-Ø = 1500 mm
Anordnung am Drehmaschinenbett nicht ein. Dadurch keine einhergehende
Durchmessereinschränkung über dem Planschieber/Werkzeugträger.
Kreuzschlitteneinheit kann mit Planschieberaufbau vollständig an den Lünetten, HSSL
und Reitstock vorbei fahren. Dies reduziert die anfallenden Rüstarbeiten erheblich.
Alle CNC-Linearachsen sind großzügig dimensioniert, zur möglichen Aufnahme höchster
Schnitt- und Prozesskräfte und für eine lange Lebensdauer.

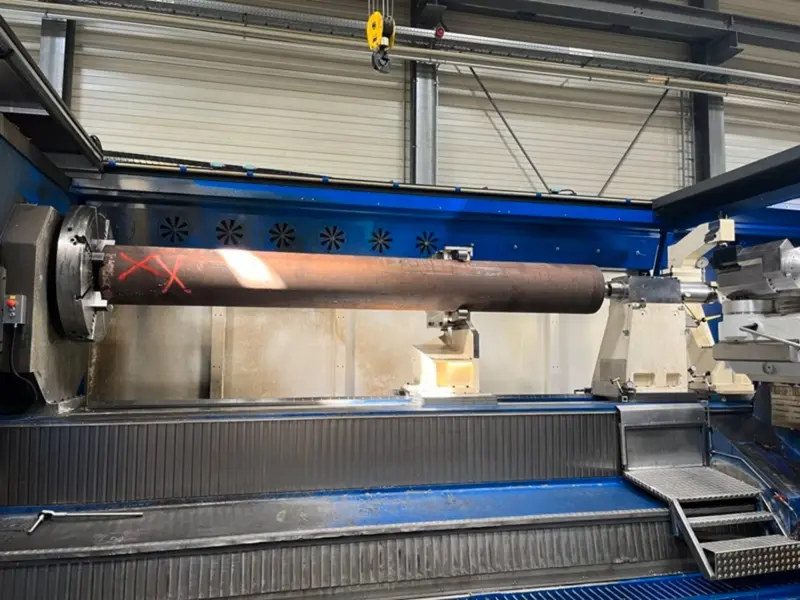

Drehmaschinenbett als hochsteife, stark verrippte Gusskonstruktion mit doppelter
prismatischer Führung der Lünetten und Aufbauten - - -
Drehmaschinenbett mit sehr steilem, dachförmigem Aufbau für optimalen seitlichen
Späne- und KSS-Abtransport
Beidseitiger Späneförderer zum Maschinenbett
Kreuzschieber und Planschiebereinheit als massive Gusskonstruktionen
Spielfreie und genaue Positionierung der Hauptspindel im Fräsbetrieb -
Leistungsstarker Hauptantrieb mit Master-Slave-Antriebsverbund
bestehend aus 2 x 31 kW Antriebsleistung (? 62 kW S1-Betrieb) - - -
Dauerhaft spielfreie Positionierung der Hauptspindel durch elektrisch verspannten
Master-Slave-Verbund

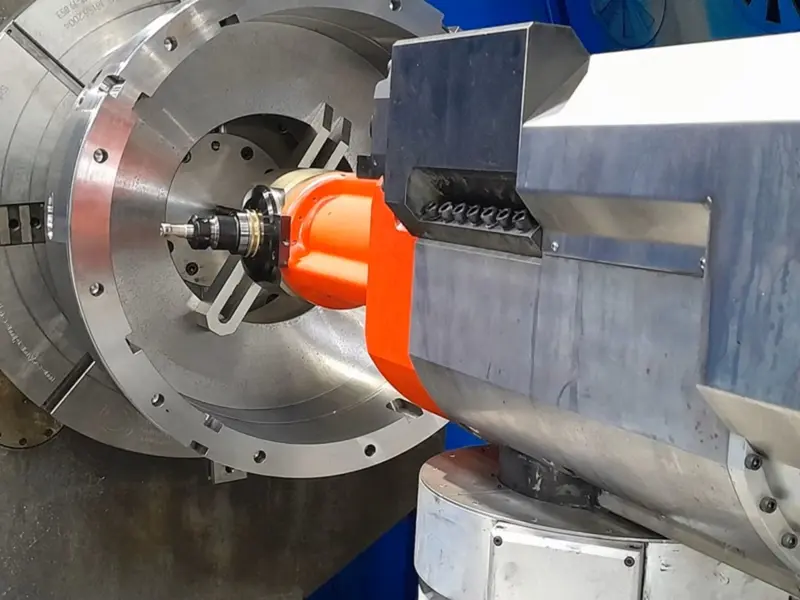

Volle C-Achsfunktionalität und Interpolationsfähigkeit zur X/Y/Z-Achse
mit hochauflösendem Direktmesssystem auf der Hauptspindel für höchste
Großdimensionierte Hauptspindellagerung -
Hauptspindellagerdurchmesser von Nenn-Ø 395mm -
Höchste Steifigkeitswerte und Tragzahlen der Hauptspindellagerung. Optimale
Voraussetzungen für eine exakte Positionierung und Lagehaltung, insbesondere beim
Drehfräsen und Fräsen.
Dauerhaft spielfrei durch vorgespannte Lagerpakete
Ölumlaufschmierung für optimalen Wärmeabtransport

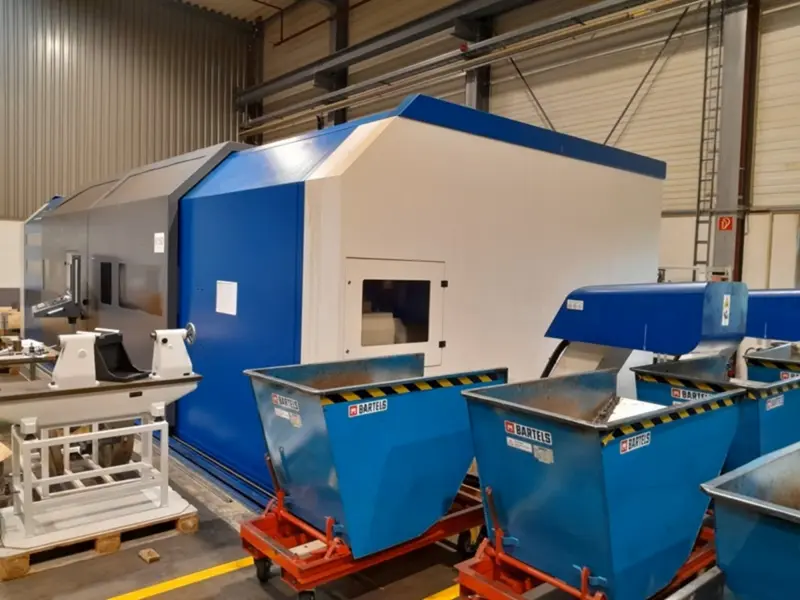

Volleinhausung des Arbeitsbereiches der Maschine -
inkl. vollintegrierter Absaugung -
inkl. aufsteckbarer Schutzwand am Kreuzschlitten und zusätzlichem
Prozesseingriffsfenster bei Bearbeitungsaufgaben, bei denen eine bessere
Prozessbeobachtung notwendig ist – z.B. bei Wickelspänen oder Nacharbeiten von
Umfangreiche Kühlwasseraufbereitung für lange Emulsionsstandzeiten und optimale KSS
Eigenschaften
Anpassungen und Erweiterungen - - - - - -
inkl. Handbedieneinheit mit mobilem Handrad
inkl. Bohr- und Fräszyklen

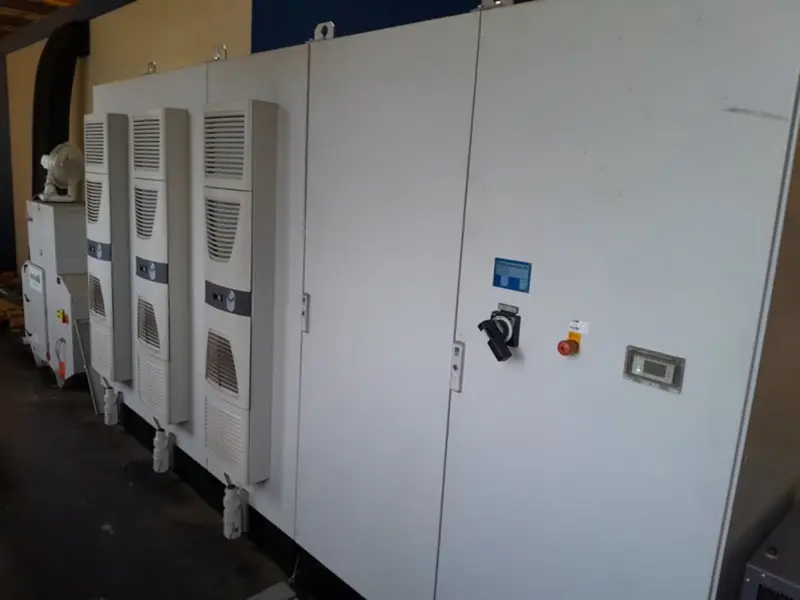

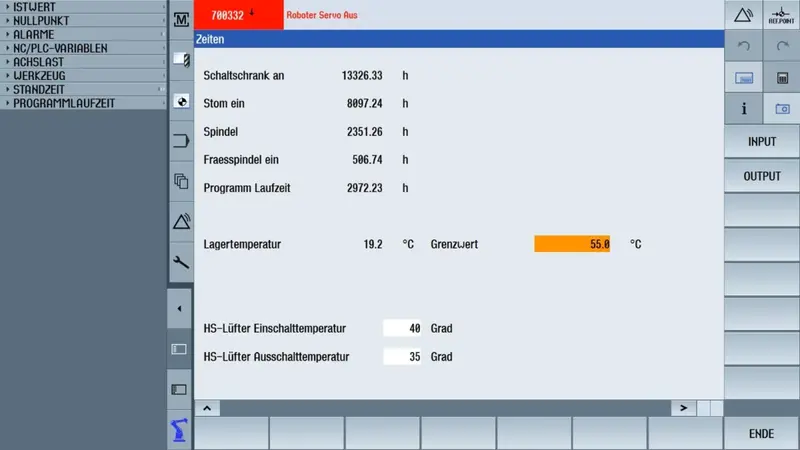

inkl. umfangreichen Lizenz- und SIEMENS-Ausstattungspaket
inkl. Shop-Turn-Oberfläche als Alternative zur klassischen Zyklensteuerung
inkl. einer steuerungsintegrierten Kollisionsüberwachung auf Basis importierter 3D
Modelle des Maschinenaufbaus in Echtzeit

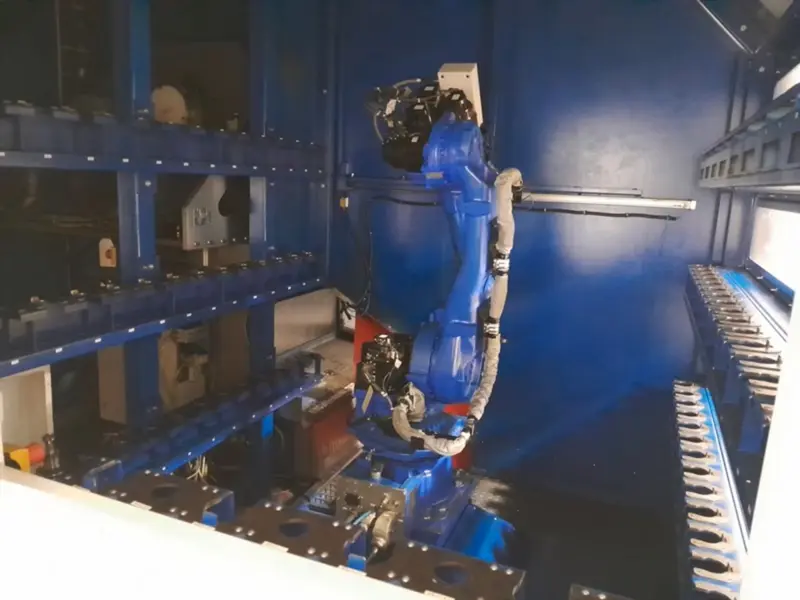

Die Bewegungen und Positionen von Futter, Werkstück, Lünetten, Werkzeugen und
beispielsweise Magazin werden in Echtzeit verrechnet und bei Unterschreitung eines
einstellbaren Mindestsicherheitsabstandes wird eine Warnmeldung ausgelöst.
inkl.

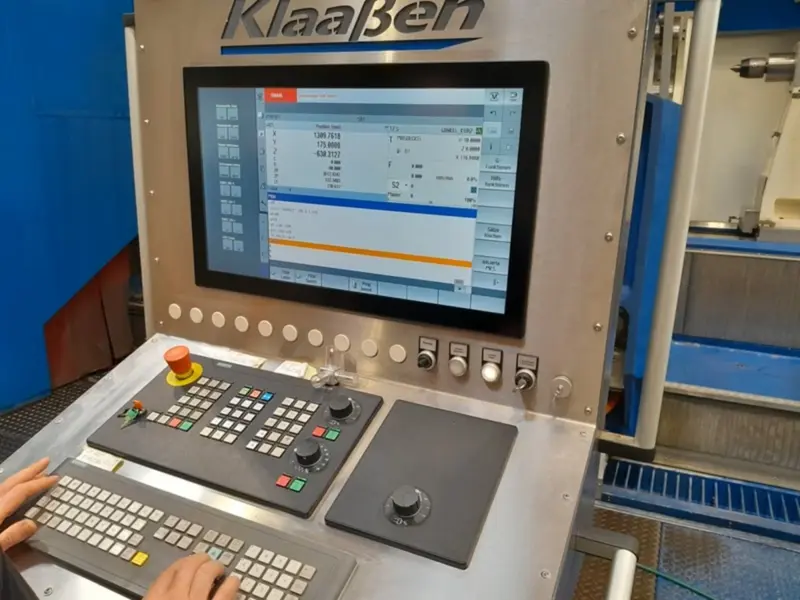

zusätzlicher Klaaßen-Bedienelementen für höchsten Bedienkomfort und
überdurchschnittlicher Ergonomie (Größe 19“) auf hochwertigem SI
Transportgewichte ca.
Baugruppe Abmaße [mm] Gewicht
Maschinenbett 7.800 2.900 2.200 13.500,00
mit Kreuzschlitten 1.800 1.500 2.500 6.250,00
Kabelschlepp 3.500 800 500 1.200,00
Spindelkasten 2.100 1.500 1.400 4.800,00
- Reistock 860 760 1.650 1.200,00-C-Lünette 1.100 760 1.200 1.300,00
- Hydraulische Lünette 1.300 760 1.850 1.200,00
Köpfe und Zubehör
- WFK 1 - kurz Ø350 x500 120,00-WFK 2-lang Ø350 x750 160,00
- Schleifkopf Ø400 x500 100,00-Zubehör 3 Paletten
zzgl. Schallschutzumhausung
