| Hersteller | RAFAMET |
| Typ | KCF 320/400N |
| Baujahr | 2011 |
| Steuerung | Siemens 840D SL |
| Gesamtleistungsbedarf | kW |
| Werkstückgewicht | 50 t |
| Drehzahl | 110 U/min |
| Steuerung | CNC |
| Maschinengewicht | t |
| Raumbedarf ca. | m |
| Umlaufdurchmesser | 4000 mm |
| Planscheibendurchmesser | 3200 mm |
| Drehhöhe | 3000 mm |
| Hauptantriebsmotor | 121 kW |
| Seitensupport - Horizontalverstellung | 1000 mm |
| Lieferzeit | sofort oder nach Absprache |
| Preis | Auf Anfrage |

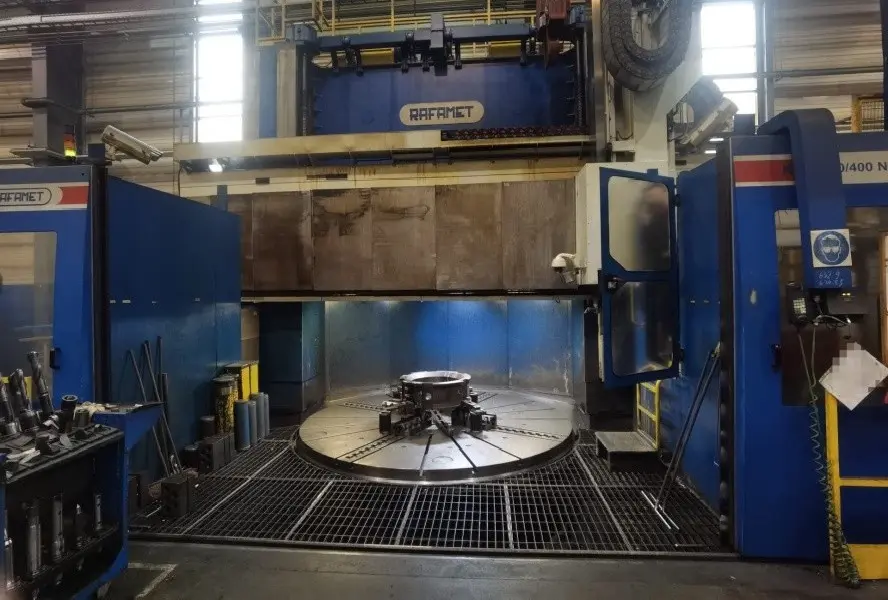

Maschinenart: Karusselldrehmaschine - Doppelständer
Stößelhub je Seite: 2100 mm
Drehhöhe über Planscheibe mit Seitensupport: 1500 mm
ausgestattet mit:

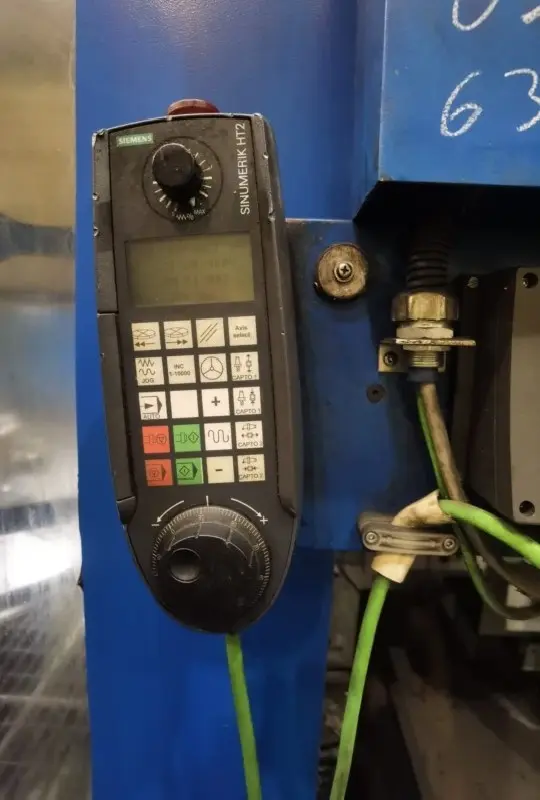

- CNC-Steuerung SIEMENS SINUMERIK 840D SolutionLine
- C-Achse (Winkelpositionierung des Tisches)
- S1-Achse (Tischpositionsmessung)
- Tischgroßes Wälzlager

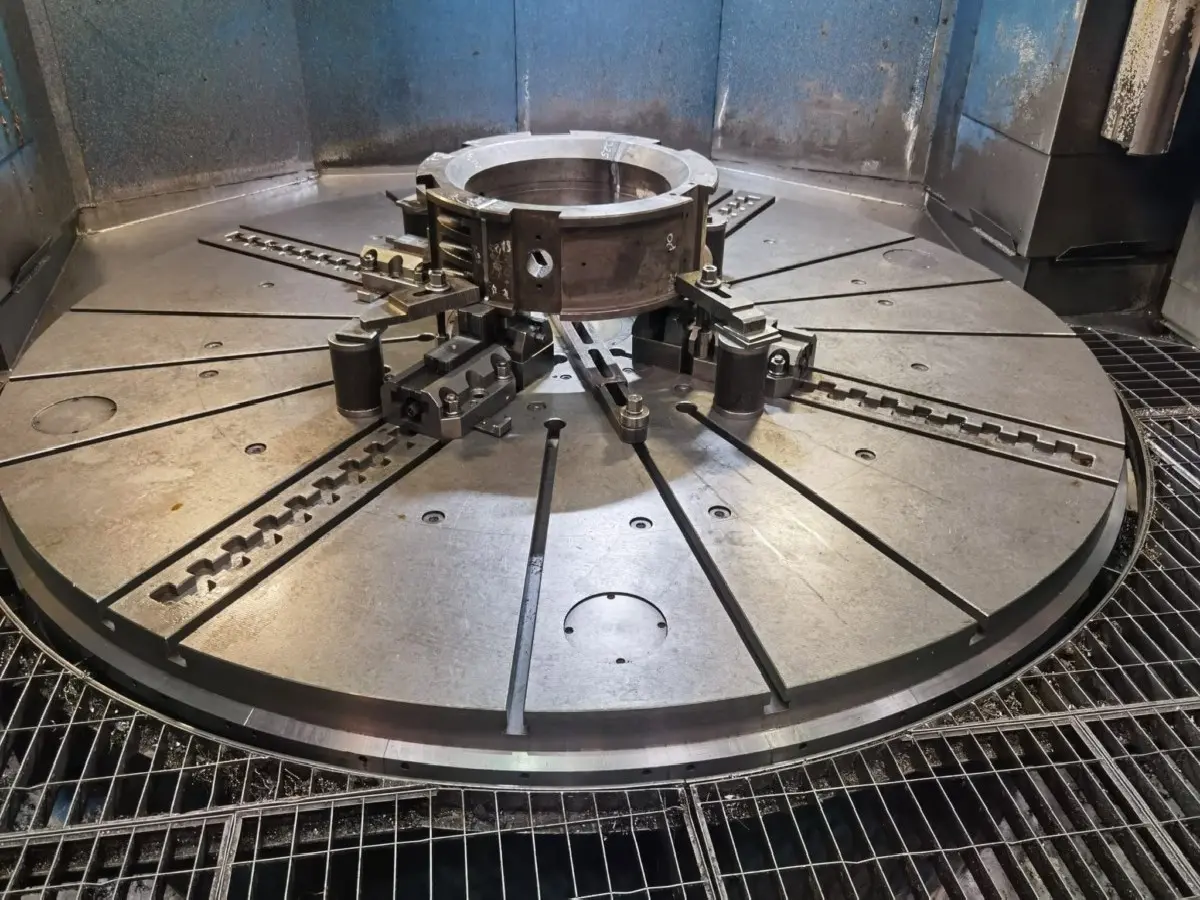

- Tischbacken 4 Stück mit Ratschenschlüssel

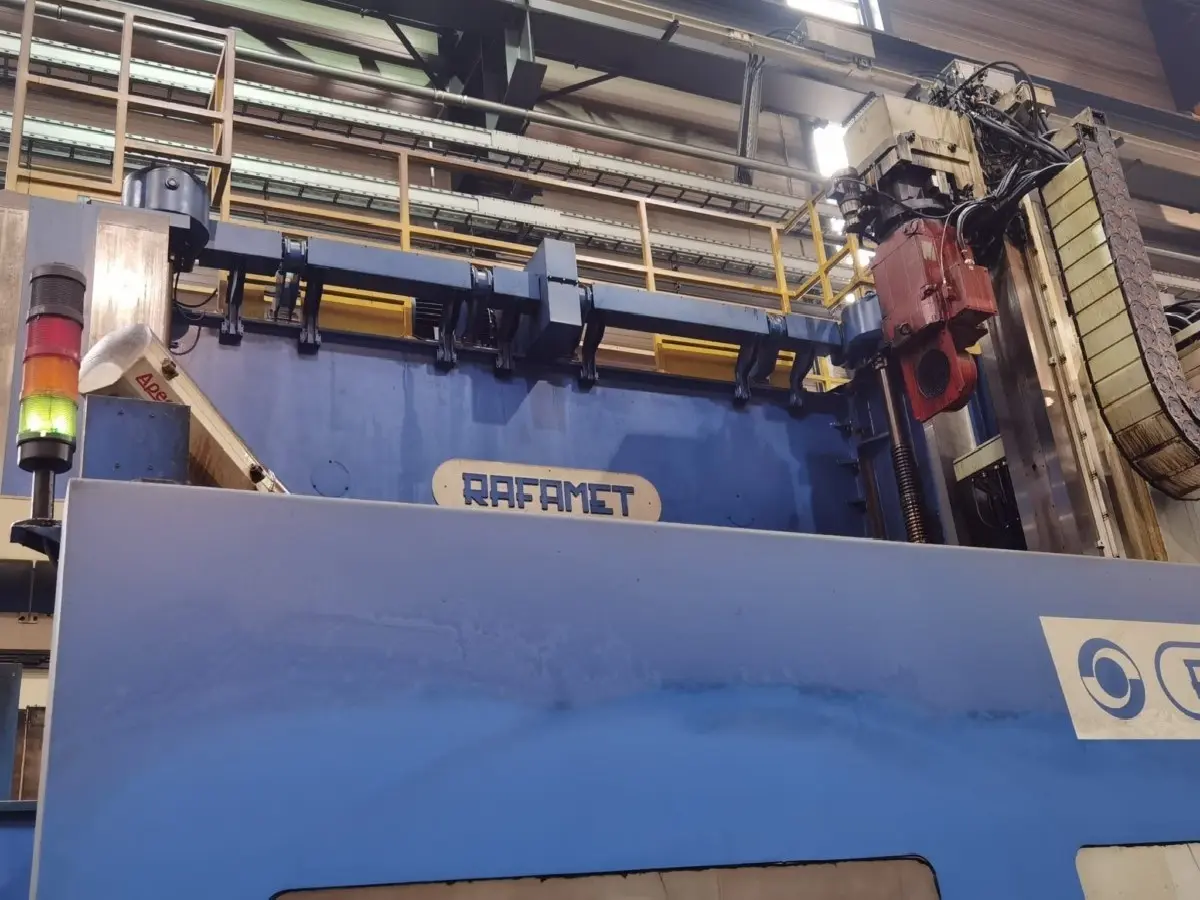

- Querschienen-Schiebe- und Klemmmechanismus
- Teleskopabdeckungen der Querschienen- und Säulenführungen
- HEIDENHAIN-Linearmesssysteme des Stößels und des Stößelweges
- HYDAC-Hydraulikaggregat
- Rechter vertikaler Dreh-Bohr-Frässtößel mit Werkzeugaufnahme für Schaftfräser

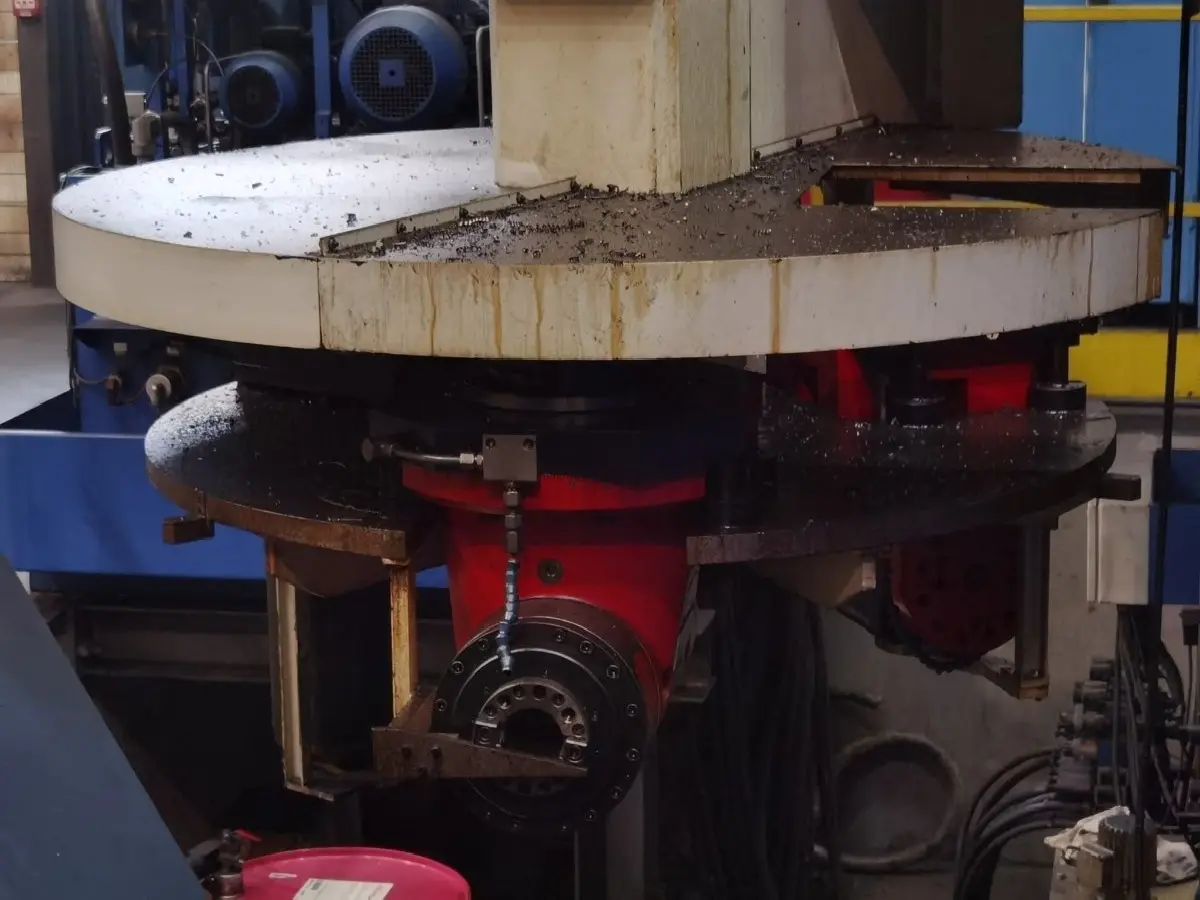

- Automatischer Werkzeug-/Kopfwechsler:
- Rechts für 5 Köpfe
- Links für 3 Köpfe
3 Köpfe:
- 1× 90° 2000 U/min
- 1× ±120° 1800 U/min
- 1× Spezial 2000 it/m mit Innenkühlung
