| Hersteller | HEIDENREICH & HARBECK |
| Typ | M 530 |
| Baujahr | 1970 / 2022 |
| Drehzahlbereich | 0 - 1.800 1/min. |
| Bettbreite | 403 mm |
| Steuerung | konventionell |
| Reitstockpinolendurchmesser | 80 mm |
| Leitspindelsteigung | 12 mm |
| Morsekegel | Nr. 5 |
| Spindelbohrung | 68 mm |
| Preis |  |

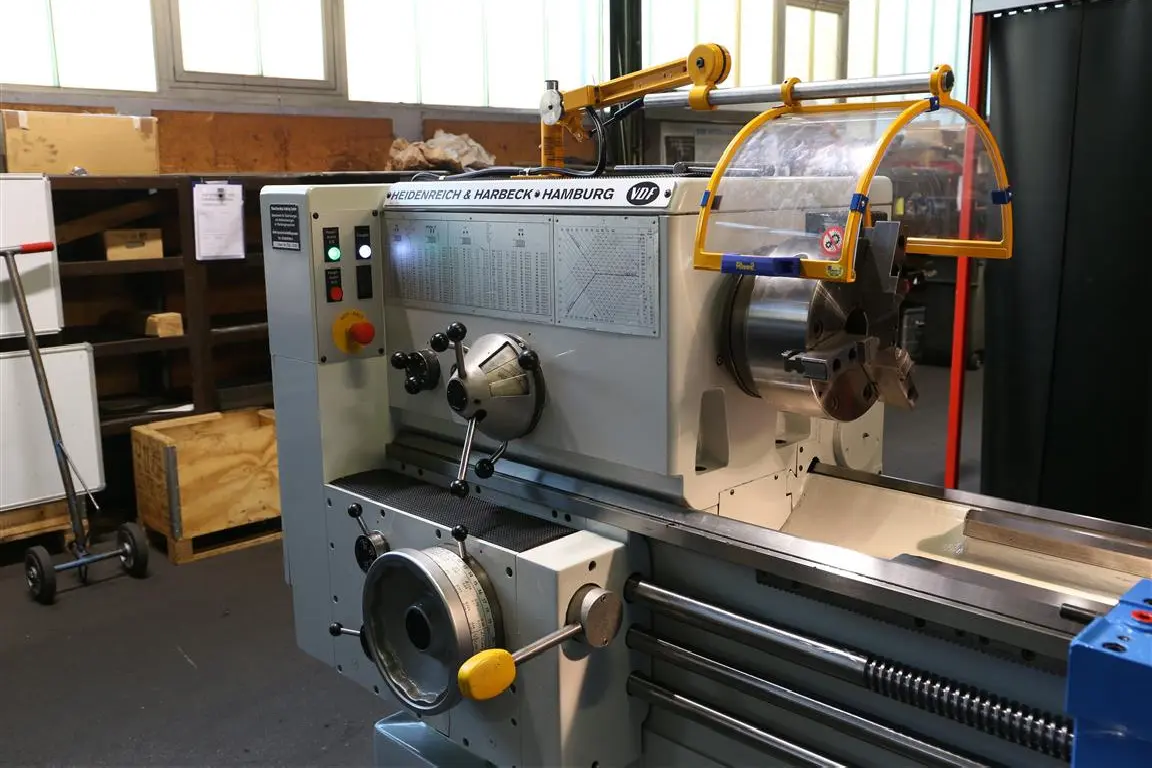

Maschinenart: Leit- und Zugspindeldrehmaschine
Lieferzeit: : Sofort verfügbar
Drehdurchmesser über Bett: 580 mm
Drehdurchmesser über Support: 560 mm
Drehlänge: 1.500 mm
Arbeitsweg des Unterschiebers : 415 mm
Verschiebung des Oberschiebers, : 140 mm
Reitstockpinolenverstellung: 225 mm
Anzahl der Drehzahlen: 24
Stufensprung: 1,25
Spitzenhöhe über Flachbahnen: 270 mm
Spitzenhöhe über Prismenoberkante: 260 mm
Durchm. der Hauptspindel : 135 mm
Hauptspindel Größe: Größe 8 - DIN 55022
Innenkegel Durchmesser: 73 mm
Länge des Kegels: 83 mm
Drehmeißelquerschnitt (Höhe x Breite), DIN 770: 30 x 30 mm
32 Längsvorschübe, schaltbar: 0,063 - 2,24 U/mm
32 Planvorschübe, schaltbar: 0,032 - 1,12 U/mm
66 metrische Gewinde Steigung: 0,25 - 560 mm
60 Whitworth-Gewinde auff 1'': 80 - 1/16 Gänge auf 1"
60 Modulgewinde: 0,1 - 50 Modul
40 Diametral-Pitchewinde: 160 - 0,5 Pitch
Die Maschine wurde 2022 genearlüberholt.
