| Hersteller | HARRISON |
| Typ | V350 |
| Baujahr | 2006 |
| Spitzenweite | 650 mm |
| Spitzenhöhe | 170 mm |
| Bettbreite | 318 mm |
| Vorschubbereich |  |
| Spindelaufnahme ISO | DIN 55029 D1 - 4 |
| Gewicht | 1550 kg |
| Pinolenhub | 145 mm |
| Spindelstock | |
| Reitstock | |
| Antriebsleistung | 7,5 kW |
| Umlaufdurchmesser | |
| Metrische Gewinde | 0,2 - 14 mm |
| Pinolendurchmesser | 63 mm |
| Innenkegel | DIN 228 MK 4 |
| längs | 0,036 - 1,2 mm/U |
| Spindelbohrung | 42 mm |
| Technische Daten | |

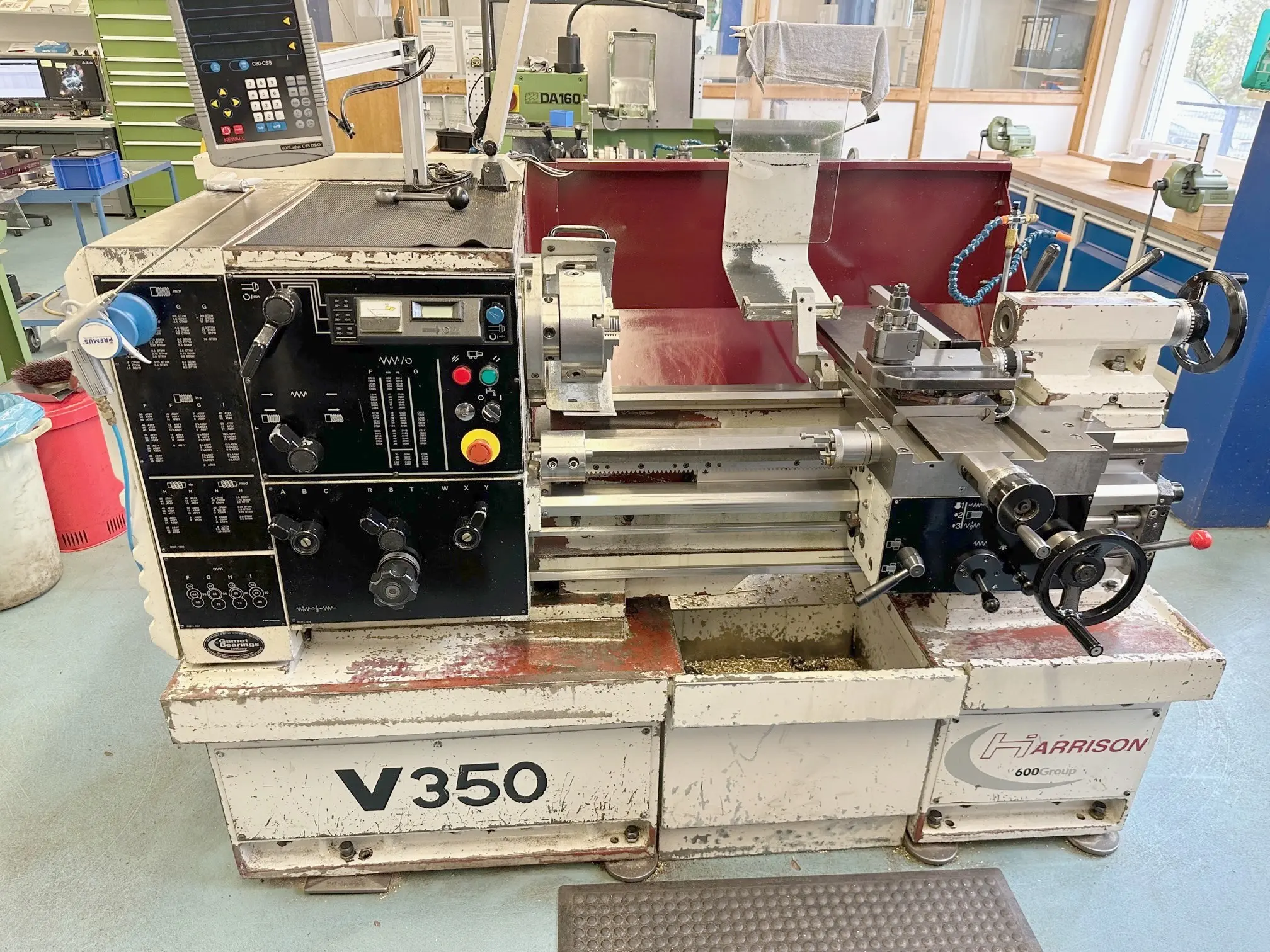

L.+Z.-Drehmaschine
Masch.-Nr: 6V0070/38
- über Bett: 350 mm
- über Querschlitten: 196 mm
- in der Kröpfung: 535 mm
Schlitten
Verfahrweg Planschlitten : 250 mm
Verfahrweg Oberschlitten: 100 mm
Spindeldrehzahlen über 3 Getriebestufen
1. Stufe: 20 - 340 U/min
2. Stufe: 55 - 1010 U/min
3. Stufe: 160 - 3250 U/min
Plan: 0,018 - 0,6 mm/U
Anzahl Gewindesteigungen metrisch: 51
Anzahl Gewindesteigungen modular: 20
Anzahl Gewindesteigungen Zoll: 56
Gewindeschneidbereich
Außenmaße ca.: 2030 x 1350 x 1650 mm
mit
- Digitalanzeige Newall C80-C55
- Futterschutz
- Spindelabdeckung
- herausnehmbare Brücke
- Kühlmittelanlage
- stufenlos verstellbare Spindeldrehzahl in 3 Drehzahlbereichen
- Frequenzumrichter mit elektrischer Bremseinrichtung
- Späneschutz über die ganze Länge verfahrbar
- Späneauffangwanne nach vorne herausziehbar
- hintere Spritz- und Späneschutzwand
gebraucht
