Breitband-Schleifmaschine GRINDINGMASTER Grindingmaster 22-serie-900-WRD, B.j. 2019

TIMESAVERS Modell 22-Serie-900-WRD:
1.1.1 Allgemeine Beschreibung der Maschine
Rotationsdiskusmaschine, Arbeitsbreite 900mm, zum Entgraten und finishen von Flachteilen und Oberflächenreinigung in alle Richtungen.
Trockenausföhrung mit einem Disk-Aggregat - RD, versehen mit einer Abrasiv-Vlies-Scheibe.
Weiter ist die Maschine ausgestattet mit einem Schleifbandaggregat - W - vor dem Disk-Aggregat zum Vorentgraten oder Feinschleifen.
Diese trockenarbeitende Maschine braucht eine Absauganlage !!

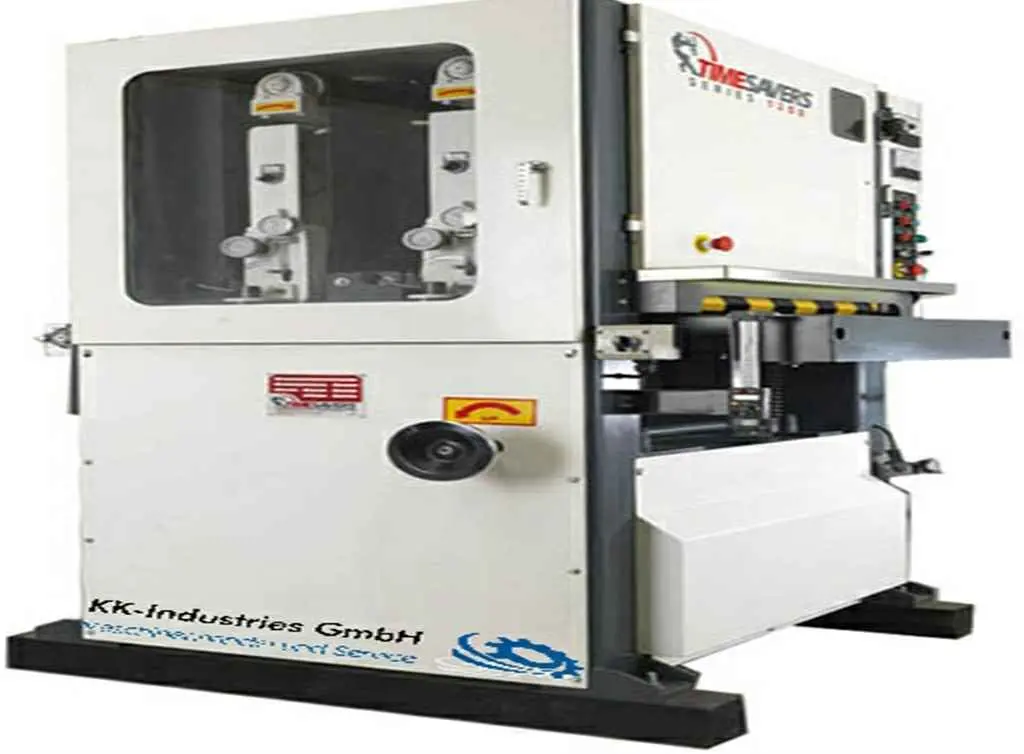

Beispiel der neue Rotations Diskusmaschine mit Bildschirmsteuerung
StandardFarbe RAL 7016 dunkelgrau und RAL 9003,weiss


Ausföhrung mit einem Diskusaggregat, alternative Schleifbandaggregat und einem Disc-Aggregat
1.1.2 Beschreibung der einzelnen Maschinenteile
1. Aggregat: W - Walze

Kontaktwalze: 140 mm Durchmesser, aus hochflexiblem, vulkanisiertem, öl- und wasserbeständigem Gummi, 65° Shore, genutet.
- Handrad zur Einstellung der Höhe der
Kontaktwalze: Hiermit kann der Druck des Aggregates auf das Werkstöck oder die Dicke des Schleifbandes korrigiert werden.
Die Einstellung kann auf der Anzeige der Meßuhr kontrolliert werden.
- Riegelverschluß: schnelle Ver- und Entriegelung durch M20-Bolzen för schnellen Schleifbandwechsel und robuste Unterstötzung des Schleifaggregates.
- Schleifbandspannung: pneumatisch, mit Drehschalter ein- oder auszuschalten. Eine eventuelle Ausdehnung des Schleifbandes wird automatisch ausgeglichen.
Maschine kann nur gestartet werden, wenn das
Schleifband gespannt ist.
- Schleifbandsteuerung: ein photoelektrischesOszillationssystem hält das schnelldrehende Schleifband automatisch auf dem Aggregat. Hierdurch wird die
Standzeit des Schleifbandes verlängert.
- Einstellhebel Schleifbandoszillation: zur Zentrierung des Schleifbandes. Verhindert Seitwärtsverlaufen des Schleifbandes.

Die Rotations Disk Einheit ist ausgeröstet mit einer „hoch flexibelen“ Schaumbeschichtung, versehen mit Klettband för einfache Montage der Abrasiv-Vlies-scheibe, einschl.:
- Handrad zur Einstellung der Höhe der Diskus: Höhe der Diskus kann eingestellt werden, um Scheibeverschleiß auszugleichen und Kontaktdruck der Diskus auf das Werkstöck anzupassen.
- Wechselschnur för schnell und einfach wechseln der Tellerscheibe.

Bedienung:
Einfache Bedienung der Maschine durch Drucktasten mit Leuchtanzeige EIN/AUS.
- Ampèremeter: Anzeige der Motorleistung in Prozenten, erlaubt volle Auslastung der Schleifbänder und der Motoren.
- Elektronische Digitalanzeige der Höhe des Vorschubtisches: in mm.
- Motor för Kontaktwalze Aggregat för
Finishschleifen.
- „Go-To“Position: Nach eingeben der Blechdicke stellt die Maschine die Blechdicke automatisch ein.

Vorschubtisch
- Vorschubtisch: aus schwerem Stahlblech, präzisionsbearbeitet, montiert auf 4 Synchronspindeln.
- Vorschubteppich: ölbeständig, angetrieben durch stufenlos einstellbare Vorschubeinheit.
- Motorische Einstellung der Tischhöhe: 1 bis 125 mm, ausreichend för die meisten Werkstöcke.

Zusätzliche Ausstattung:
- Maschinenständer: bestehend aus schwerem Stahlblech, sauber verrippt, um Vibration und Verformung zu minimalisieren.
- Dynamische Auswuchtung: Alle schnelllaufenden Rollen sowie Kontaktwalze werden dynamisch ausgewuchtet und haben präzisionsgeschliffene Wellenenden, um ein Herausschlagen
wichtiger Teile zu verhindern und die Standzeit der Maschine zu verlängern.
- Zugangstören: mit Scharnier, auf beiden Seiten der Maschine montiert, erleichtern Wartungsarbeiten und ermöglichen schnellen Schleifbandwechsel.
- Staubabsaugtrichter: an den Stellen, an denen Staub anfällt. Dadurch sauberere und gleichmäßige Bearbeitung. Trichter und unterer Absaugmund sind herausnehmbar, zur einfacheren Wartung.
- Elektrische Bremse: bremst das Schleifaggregat ab, sobald der Endschalter aktiviert wird oder ein Notstop ausgelöst wird.
- Betriebsstundenzähler: för Produktions- und Wartungsplanung.
CE und Sicherheit
- Schutzabdeckungen an allen gefährlichen Stellen.
- Not-Ausschalter, stoppt die Maschine.
- Vorschubmotor mit Bremsgetriebe.
- Seitenverkleidung mittels Tören.
- Fingerschutz an der Einlaufseite.

1.2 Technische Spezifikationen
Material
Beschreibung
Anwendungsgebiet
Werkstöckabmessungen (mm)
L B H
- Min. 30 mm 30 mm mm
- Max. mm 900 mm 125 mm

Zusätzl. Informationen
Teile mössenmöglichst Öl- und Fettfrei sein
Allgemeine Spezifikationen
Schleifbandabmessungen (B x L) 930 x 1900 mm
Tellerscheibe, Dia. Standard 1220 mm
Geschwindigkeit
Schleifbandaggregat, 2-Geschw. 11/22 m/Sek.
Disk Aggregat 22 m/Sek.
Vorschubgeschwindigkeit, frequenzger. 2,5 - 14 m/min.
Elektrizität
Aggregat - W - Schleifband 11/15 kW
Aggregat - RD - Diskus 7,5 kW
Vorschubmotor, frequenzgeregelt 1,5 kW
Elektrische Anschlösse 400 Volt
Frequenz 50 Hz
Steuerstrom 110 V

Druckluft
Erforderlicher Luftdruck 6 bar
Luftbedarf för Schleifbandaggregat 30 l/min.

Staubabsaugung auf 100 mm WS
Schleifbandaggregat 1700 m3/h
Diskusaggregat 3000 m3/h
Staubreinigungsbörste 800 m3/h

Gewicht 2500 kg

1.3 Wirbel-Nassabscheider Typ WNA-5000
mit aufgebautem Absaugventilator 5,5 kW
Der dynamische Naß-Staubabscheider Typ WNA 5000hat infolge seiner einfachen und störungsfreien Arbeitsweise und seines hohen Abscheidegrades auch bei schwierigen Staubverhältnissen einen großen Anwendungsbereich.
Die Luft wird durch Verwirbelung des Staubes mit Wasser und der gleichzeitigen zentrifugalen Ausschleuderung in den festen Wirbler gereinigt. Die Lufteintritte des Wirblers sind teilweise vom Wasser öberspölt.
Das mit hoher Geschwindigkeit einströmende Luft-Staubgemisch reißt das Wasser mit und bewirkt eine intensive Durchwirbelung und Zerschlagung der Luftblasen.
Das Wasser wird mit hoher Geschwindigkeit an den Einbauten der unteren Wirbelföhrung entlang gerissen und weiterhin mit hoher Geschwindigkeit gegen das nachfolgende obere Wirbelteil geschleudert.
Die Strömungsrichtung wird erneut geändert und das Wasser folgt nun der oberen Wirblerkurve.
Die Luftströmung entspricht einem W und erfährt somit eine mehrfache Umlenkung, an deren Ende ein dichter Wasservorhang herausgeschleudert wird. Der gesamte Reinluftraum wird dabei öberdeckt.
Die im Luftstrom vorhandenen Staubpartikel werden durch die starken Turbulenzen im Wirbler mit Wasser umschlossen, so dass auch schwer netzbare Stäube gebunden werden. Durch die Wasseraufnahme der Staubpartikel erhöht sich deren Masse und somit der Abscheide- bzw. Ausschleudereffekt.
Die vom Reinluftstrom mitgerissenen Wasserpartikel werden von dem im Abluftbereich
integrierten Wasserabscheider zuröckgehalten und in den Waschprozess
zuröckgeföhrt. Die abgeschiedenen Staubpartikel setzen sich als Schlamm im unteren Wasserkasten ab und können durch den an der untersten Stelle des Wäschers installierten Kugelhahn abgelassen werden.

1.4 Technische Daten Wirbel-Nassabscheider
Die Ein- und Auslasssegmente unserer Ventilatoren werden als Schweißkonstruktion erstellt. Einund Auslass sind in horizontaler und vertikaler Richtung angeordnet. Die Laufräder sind aus Stahlblech.
Durch spannungsseitige Verkabelung ist der Ventilator sofort betriebsbereit.
Der Innenbereich der Filteranlage ist mittels ex-geschötztem Motor und Erdungskabeln gegen ein Entzönden des abgesaugten Staubs geschötzt.

Technische Daten Nassabscheider

Volumenstrom: 5500 m³/h bei
Gesamtpressung: 3000 Pa (externe Pressung 1200 Pa)
Motorleistung [kW]: 5,5
Anschlussspannung [V/Hz] 400/50
Stromaufnahme [A]: 9,6
Ventilatoraufbau: auf der Anlage, inkl. Schalldämpfer
Motorsteuerung: Stern-Dreieck-Schaltung
Aufbau der Motorsteuerung: lose beigelegt, inkl. 10 m Kabel
Geräuschpegel [dB(A)]: ca. 78
Einsatzgebiet: Absaugen von Aluminiumstaub
Wirkungsgrad: > 95 %
Reinigungsart: manuell
Wassermenge: ca. 280 l
Filtersteuerung: Wasserstandskontrolle, Differenzdruck-öberwachung
Ansaugöffnung: NW 280 - hinten
Ausblas: öber Schalldämpfer NW 355 - rechte Seite
Abmessungen (BxTxH) [mm]: ca. 1340 x 1620 x 3140

Die Anlage braucht einen festen Wasseranschluss von ¾ Zoll

Anmerkung:
Wir empfehlen nach der Filterung die gereinigte Abluft nach Außen abzuföhren! Wir empfehlen Wickelfalzrohre ausverzinktes Stahlblech.
