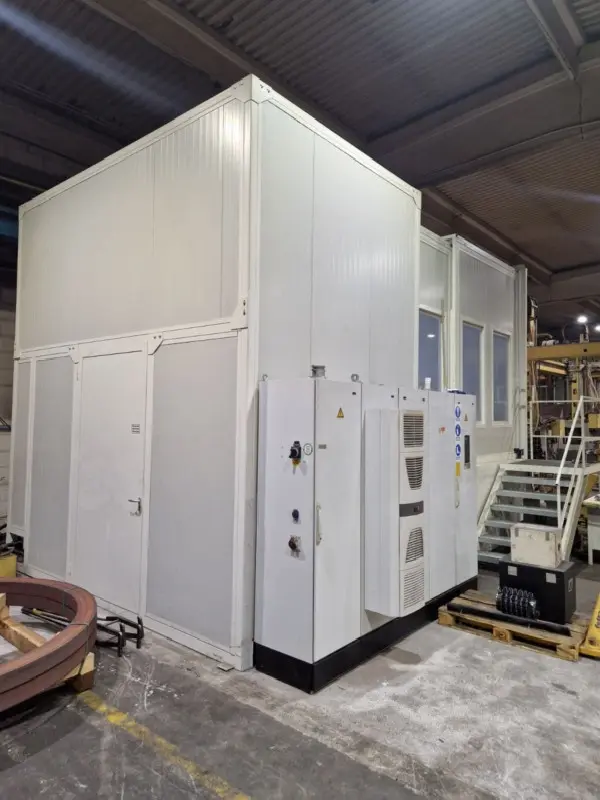

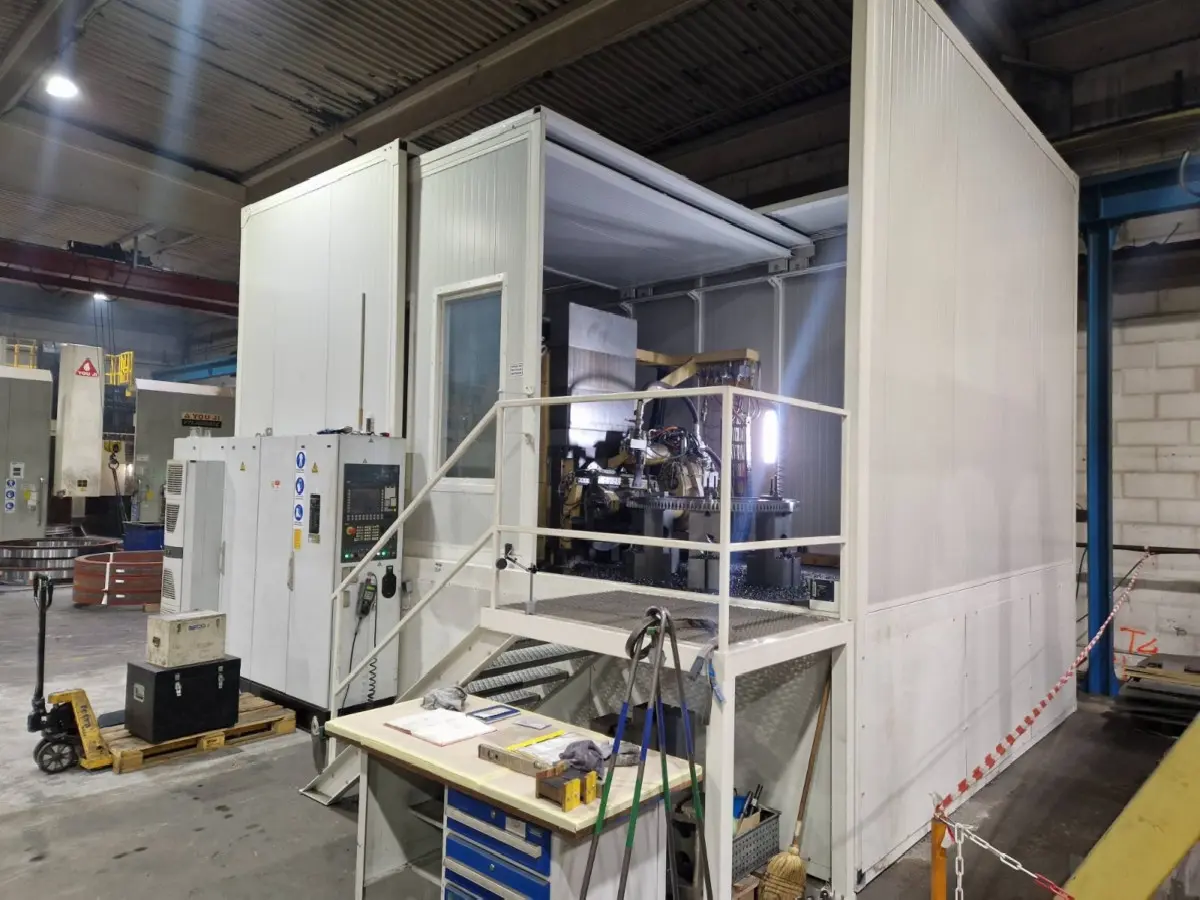

| Hersteller | GLEASON PFAUTER |
| Typ | P 2800 |
| Baujahr | 2008 |
| Steuerung | Siemens 840 D |
| Gesamtleistungsbedarf | : 40 kW |
| Steuerung | CNC |
| Radbreite | - mm |
| Maschinengewicht | 50 t |
| Raumbedarf ca. | 7 x 4,5 x 4,75 m |
| Tischdurchmesser | : 2500 mm |
| Lieferzeit | Sofort |
| Preis |
Auf Anfrage |
| Grundausstattung | ) sowie |
Maschinenart: Zahnrad-Abwälzfräsmaschine - vertikal
Raddurchmesser -: 2800 mm
Modul -: 20/30
Modul -:
Wenig gebraucht, im excellenten Zustand.
Mit Aussenfräskopf.
Info: Falls ein Innenfräskopf benötigt wird, kann dieser separat angeboten werden.
Nenndurchmesser des Werkstücks: 2800 mm
Teilkreisdurchmesser: 2200 mm
Durchmesser der Tischbohrung: 800 mm
Tiefe der Tischbohrung: 875 mm
Nennmodul der Maschine
Wälzfräsen aprrox. 20 mm Verzahnung
Fräsen ca.: 30 mm
Kleinster/größter Abstand zwischen Fräser und Werkstückachse: 600/1.735
mm
Größter axialer Verschiebeweg - Sonderausführung: 1000 mm
Größter fräsbarer Wälzfräserdurchmesser: 350 mm
Größte fräsbare Wälzfräserlänge: 375 mm
Schwenkbereich des Fräskopfes: + 30/- 45o
Fräserdorn-Konus: HSK-B160 (Hohlschaftkegel nach DIN 69063)
Größter Fräser-Verschiebeweg: 300 mm
SIEMENS Bahnsteuerung SINUMERIK 840 D mit 5 Achsen und 1 Spindel
mit elektronischem Getriebe (EG) und integrierten Sicherheitsfunktionen.
MOTORFRÄSKÖPFE
- für INNENverzahnungen: I1
Fräsbares Nennmodul in Stahl mit einer Festigkeit von ca. 600 N/mm2 ca.
25mm+
Fräserdrehzahlbereich 25 - 150 min-1
Min./Max. Radstand 280/1820 mm
Min. Werkstück-Innendurchmesser ca. 1000 mm ++
Max. Werkstückringdicke 240mm ++)
Max. Werkstückbreite 470mm ++)
- EXTERNE Zahnräder M2
-mit dem kleinsten Außen-Ø 950 mm
-mit dem größten Außen-Ø 2800 mm
ZUSÄTZLICHE DATEN
Tischbelastbarkeit max.: 40000 kg
Gewicht der Maschine: ca. 50 t
Abmessungen der Maschine: 7 x 4,5 x 4,75 m
