| Hersteller | ELB |
| Typ | SMARTLINE BD10 ZRT |
| Baujahr | 2015 |

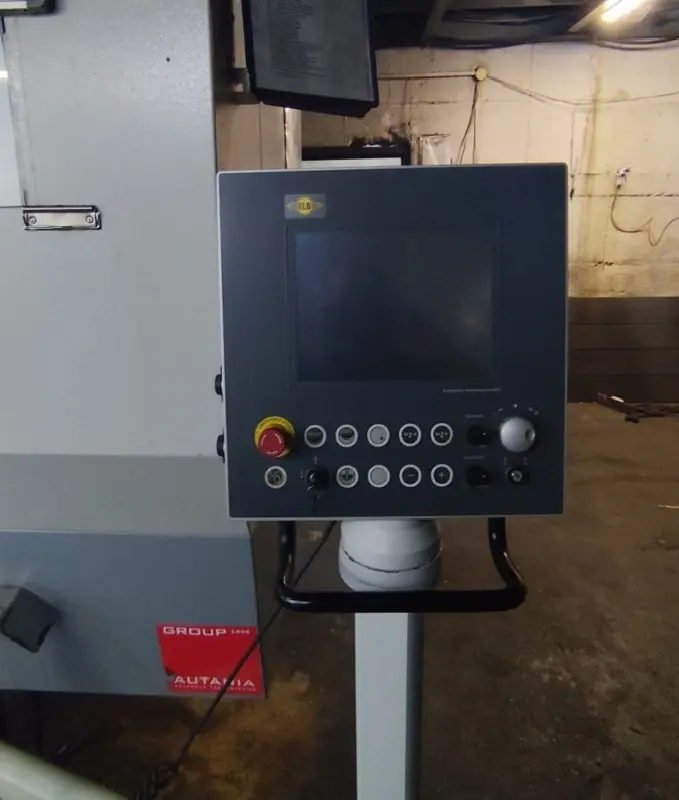

| Steuerung | ELb Xpress-Cube |
| max. Tischbelastung | 700 kg |
| Tischaufspannfläche | 1000 x 600 mm |
| Gesamtleistungsbedarf | 28 kW |
| Schleiflänge | 1000 mm |
| Schleifscheibenabmessungen | 400 x 100 x 127 mm |
| Schleifbreite | 600 mm |
| Werkstückhöhe | 500 (410) mm |
| Steuerung | CNC |
| Maschinengewicht | 8 t |
| Raumbedarf ca. | 4,1 x 2,7 x 2,65 m |
| Schleifspindeldrehzahl | 4000 U/min |
| Schleifspindelmotor | 10/15 kW |

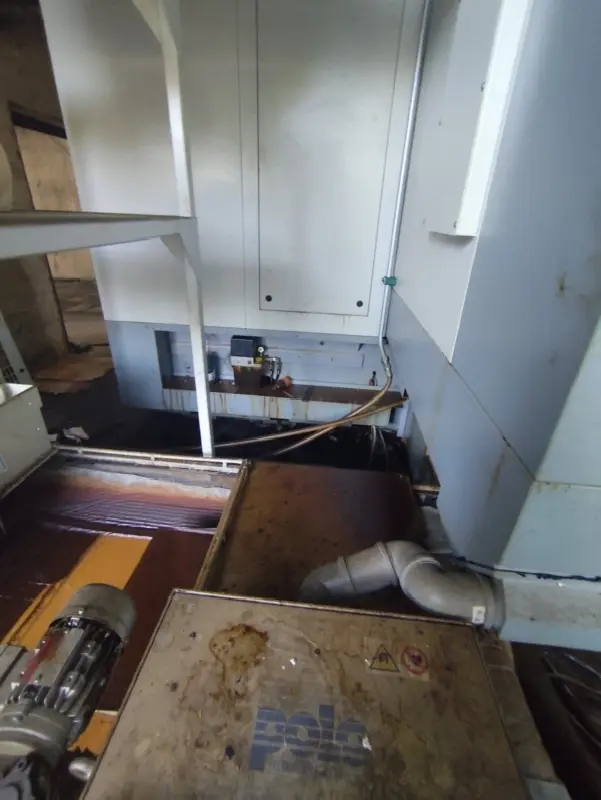

| Papierbandfilter | mit Magnetabscheider; |
| Lieferzeit | sofort oder nach Absprache |
| Preis |
Auf Anfrage |

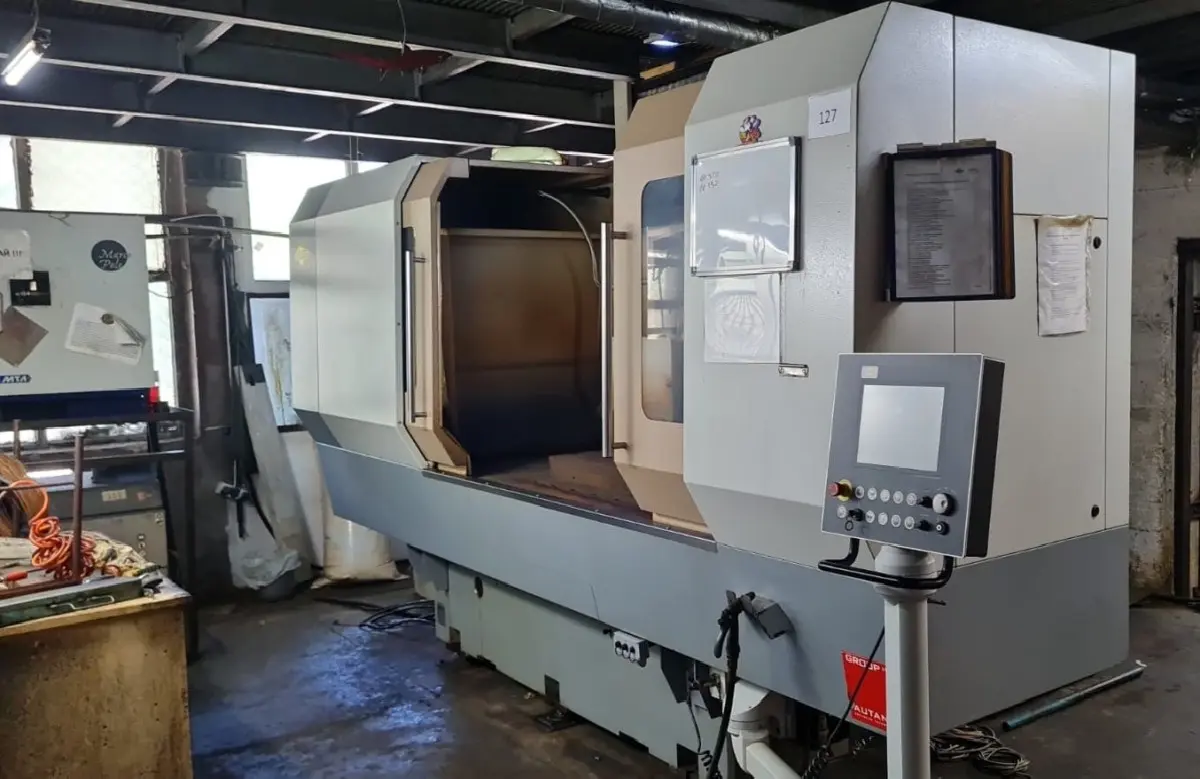

Maschinenart: Flachschleifmaschine - Horizontal
Hochgenauigkeits Flach- und Profilschleifmaschine mit ELB Xpress-Cube Steuerung
und Schleifprogramm
Das Bedienkonzept ermöglicht die schnelle Bearbeitung von Werkstücken
durch Handschleiffunktionen und automatische Schleifzyklen.
Entsprechen des zu bearbeitenden Werkstückes kann zwischen drei Schleif-
verfahren gewählt werden.
1. PLANSCHLEIFEN;
2. EINSTECHSCHLEIFEN;
3. ECO-SCHLEIFEN (Kombiniertes Einstech- und Planschleifen)
- ZRT- Antrieb des Tisches (Zahnriehmenantrieb)

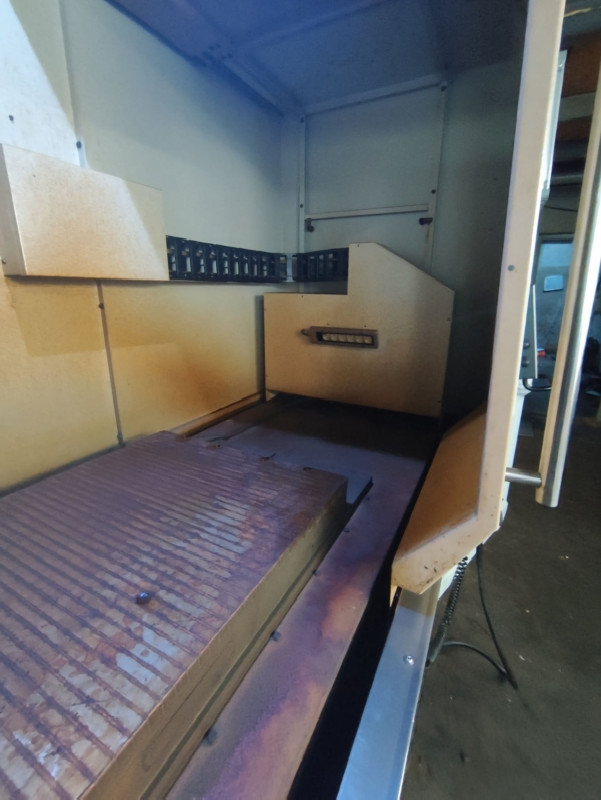

Magnetplatte;
Y- und Z-Achsenantrieb über regelbaren AC-Servomotor;
Positionsmessung in der Y- und Z-Achse über Drehgeber;
zusätzlich in der Y-Achse über Glasmaßstab;
