Hersteller | DIEFFENBACHER |
Typ | 800 to |
Baujahr | |
Gesamtleistungsbedarf | kW |
Einbauhöhe min | .: 500 mm |
Breite | : 2.200 mm |
Steuerung | konventionell |
Hub | : 1.000 mm |
Maschinengewicht | 120 t |
Presskraft | max. 8.000 KN (800 to) |
Ständerweite | . mm |
Einbauhöhe | max.: 1.500 mm |
Druck | 800 t |
Raumbedarf ca. | m |
Tischgröße | 4000x2200 mm |
Ziehkissendruck | : 2.500 KN (250 to) |
Coilgewicht | max.: 100 KN (10 to) |
Ziehkissenhub | : 350 mm |
Bandbreite | max.: 1.200 mm |
Spreizbereich ca. | : 470 bis 520 mm |
Bandbreite min. | .: 150 mm |

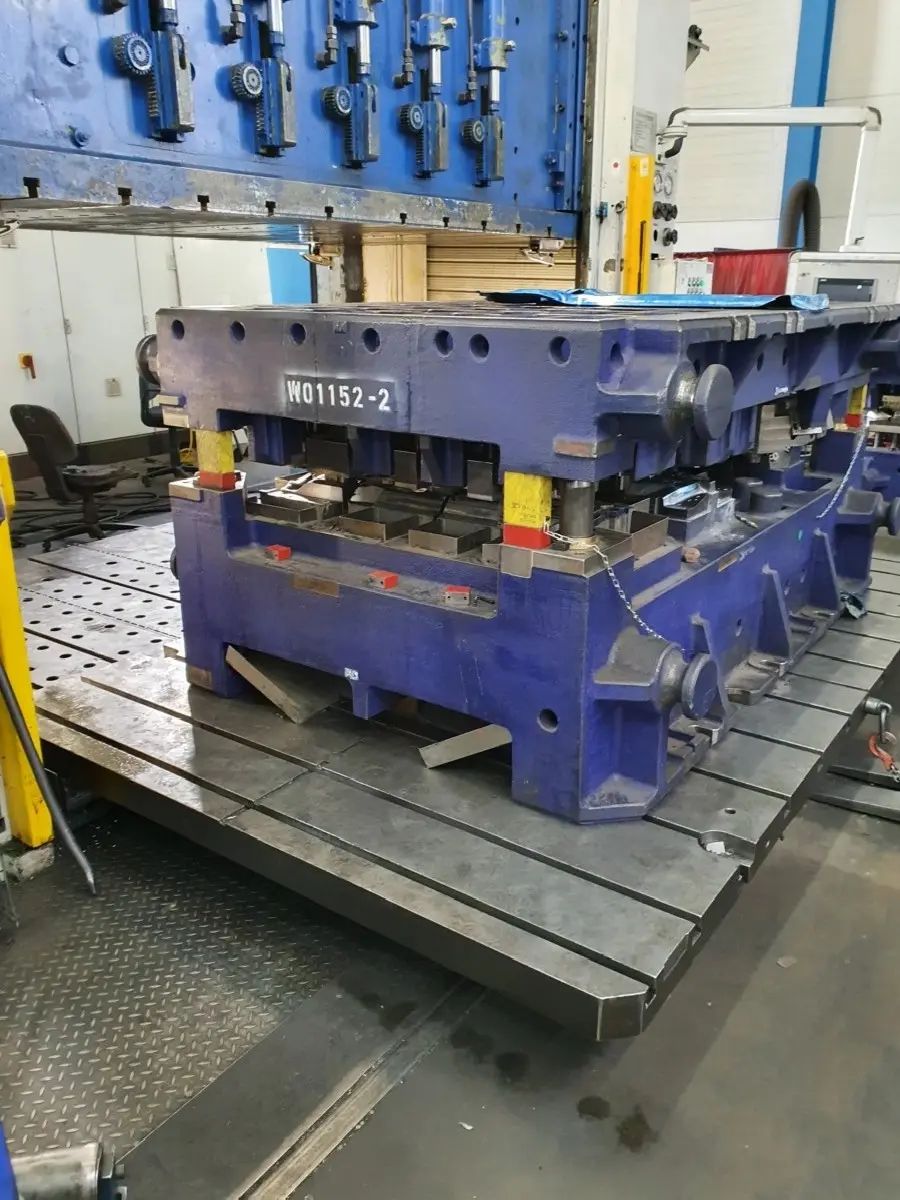

Tisch | |
Länge | : 3.650 mm |
Walzenvorschub | / Richtanlage Schleicher |
Lieferzeit | sofort |
Tisch über Flur | : 300 mm |
Ziehkissen | 2500 kn |
Preis |
Auf Anfrage |

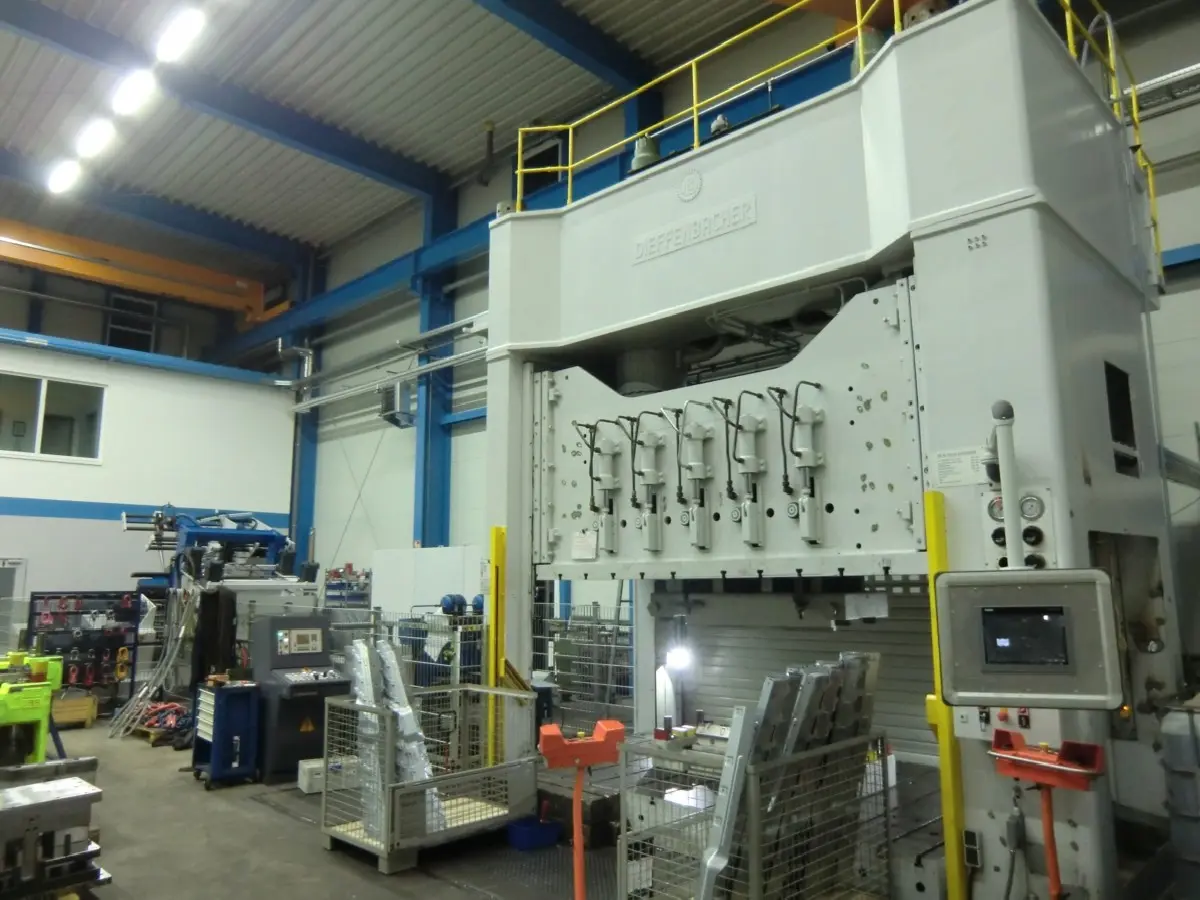

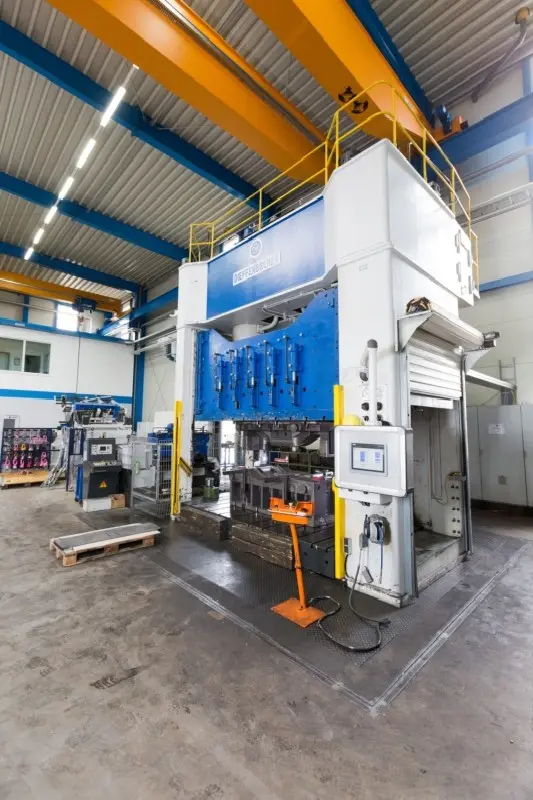

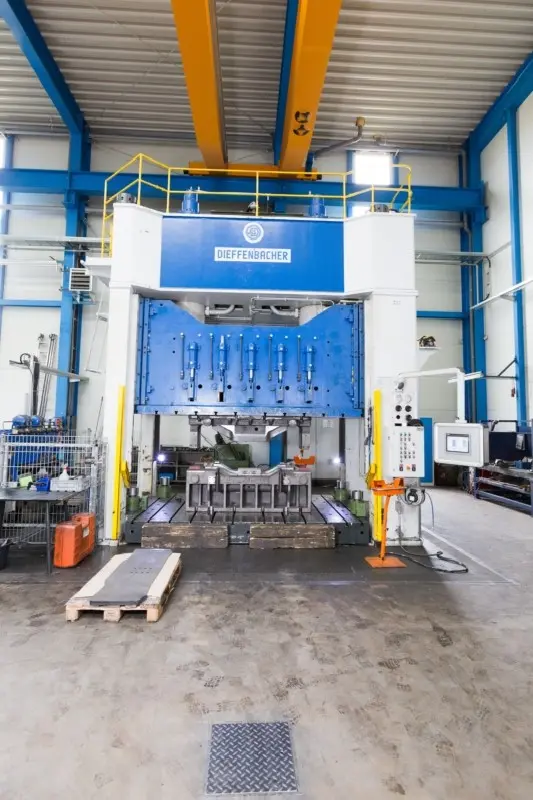

Maschinenart: Hydraulische - Doppelständerziehpresse
Hublänge: 1000 mm
Ständerbreite:
Länge zwischen den Ständern: 3.550 mm
Breite zwischen den Ständern: 1.550 mm
Tischnutenbreite: 28 mm
Tischnutenabstand: ab Mitte Tisch 225 mm, 4 x 300 mm, 1 x 225 mm
Ziehkissenbolzen Ø: 45 mm
Abstand der Bolzen: 150 mm beginnend auf Tischmitte
in Y-Richtung 7 Bolzen
in X-Richtung 19 Bolzen
Stößel
Schnittschlagdämpfung: 700 KN (70 to)
Ziehstößeldruck: 2.500 KN (250 to)
Stößelkissenhub: 150 mm
Ziehstößelbolzen Ø: 45 mm
Abstand der Bolzen: 450 mm beginnend auf Tischmitte
in Y-Richtung 7 Bolzen
in X-Richtung 5 Bolzen
Stößel
Stößelnutenbreite: 28 mm
Stößelnutenabstand: ab Mitte Stößel 225 mm, 5 x 300 mm
Banddicke max.: 8 mm
Banddicke min.: 0,8 mm
Bandeinlaufhöhe: 450 mm über Tisch, Verstellung unten
Gesamthöhe vom Fundament: 1.250 mm Verstellung unten
Verstellbereich: 300 mm
Fundamenttiefe: 500 mm

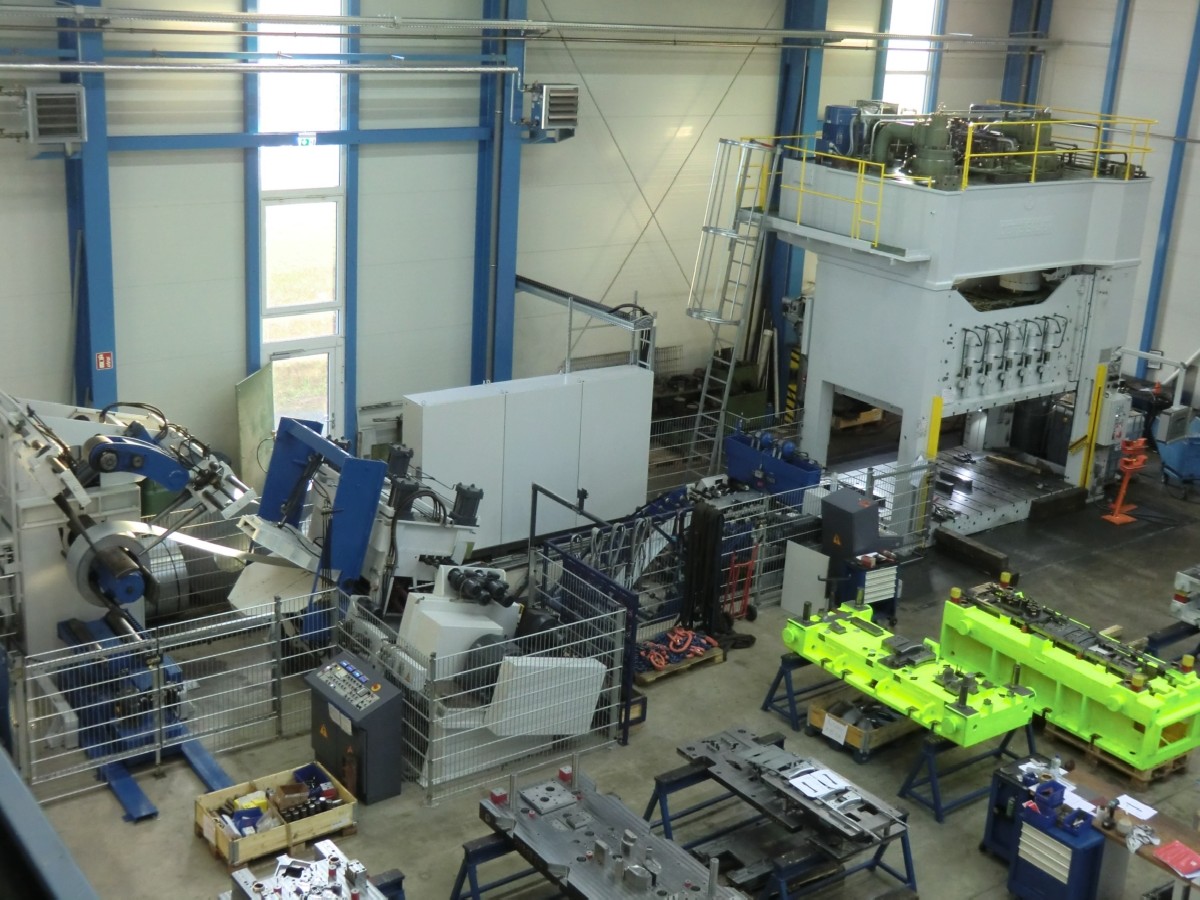

Coileinlauf von links
Abwickelhaspel Schleicher
Coil Ø außen max.: 1.500 mm
Coil Ø außen min.: 800 mm
Coil Ø innen: 508 mm
