Bearbeitungszentrum - Universal DMG DMU 200 P

STEUERUNG

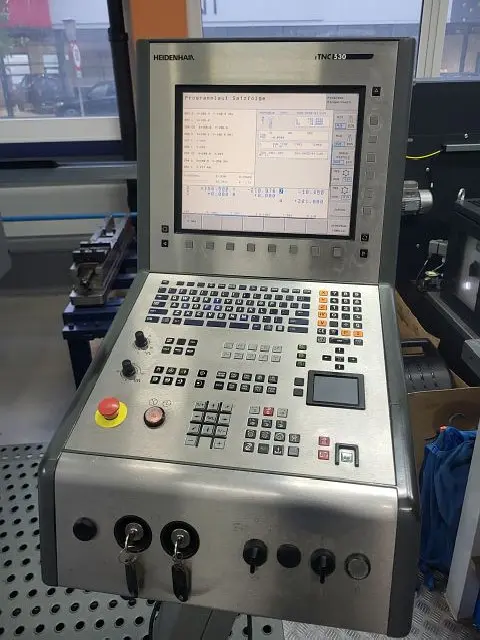

  CNC Steuerung HEIDENHAIN ITNC 530

ARBEITSBEREICH -KUBISCH-
  Anzahl Bearbeitungsachsen (ohne Parallelachsen): 5
  Verfahrweg X-Achse: 1800 mm
  Verfahrweg Y-Achse: 2000 mm
  Verfahrweg Z-Achse: 1100 mm

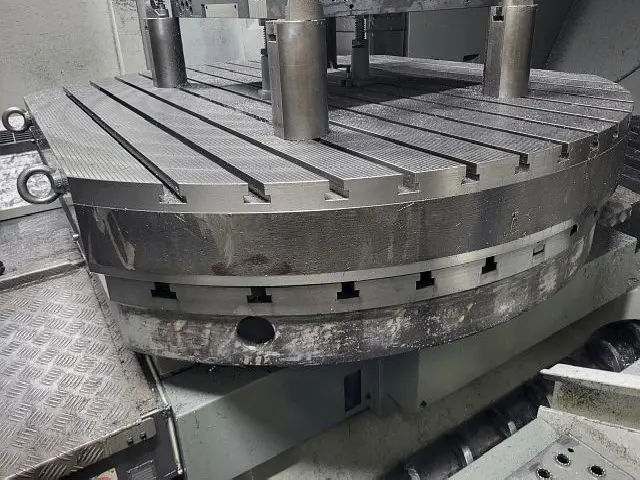

TISCH
  Aufspannfläche (links-rechts): 1700 mm
  Aufspannfläche (vorne-hinten): 1400 mm
  Werkstück Gewicht (max): 5000 kg

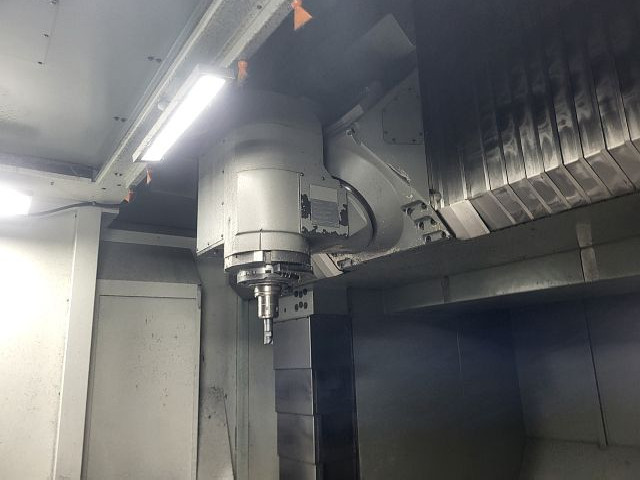

SPINDEL / KOPF
  Drehzahlbereich bis: 10000 /min
  Werkzeugaufnahme: HSK E100
  Antriebsleistung S6 40%: 44 kW
  Antriebsleistung S1 100%: 32 kW

WERKZEUGMAGAZIN
  Anzahl Werkzeugpositionen: 100

ELEKTRISCHE ANSCHLUSSDATEN
  Anschlussspannung: 400 V
  Netzfrequenz: 50 Hz

ABMESSUNGEN / GEWICHTE
  Platzbedarf -links/rechts-: 8400 mm
  Platzbedarf -vorne/hinten-: 9000 mm
  Gesamthöhe: 4200 mm
  Gesamtgewicht ca.: 35000 kg

ZUSATZAUSRÜSTUNG BOHREN/FRÄSEN
  Späneförderer: ja
  Kühlmitteleinrichtung: ja
  Bandfilter: ja
  Innere Kühlmittelzuführung (IKZ): ja
  Arbeitsraum-Vollverkleidung: ja
  CE konform: ja


Ausstattung:
- Messtaster Infrarot Heidenhain TS 641
- Kühlmittelbehälter 900 l
- IKZ 40 bar durch Spindelmitte (AD)
- rotierende Sichtscheibe
- Elektronisches Handrad
- 3D-Bahnsteuerung

Optional:
- hyd. Spannsystem (Stark)
