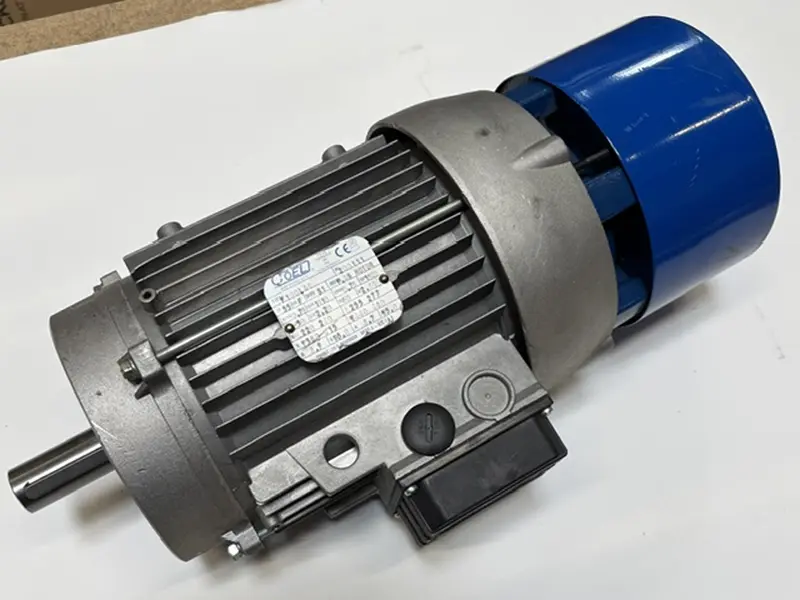

Asynchronmotor Coel Typ F100 LA4 Drehstrommotor

Bemerkung: Der Motor ist durch die lange Lagerung schon an einigen Stellen sehr zerkratzt.


Der Coel Typ F 100 LA4 (hergestellt von Coel Motori aus Italien) ist ein industrieller Asynchron-Drehstrommotor mit integrierter Scheibenbremse (Bremsmotor).

Hier sind die wichtigsten technischen Daten und Spezifikationen dieses Modells übersichtlich zusammengefasst:
Technische Hauptdaten

Leistung: 2,2 kW (Kilowatt)

Drehzahl: ca. 1410 U/min (Umdrehungen pro Minute bei 50 Hz, ausgelegt als 4-poliger Motor)

Spannung: 400 V / 690 V (Volt)

Frequenz: 50 Hz

Leistungsfaktor (cosφ): 0,73

Betriebsart: S1 (Dauerbetrieb)

Isolationsklasse: F

Schutzart: IP55 (staub- und strahlwassergeschützt)

Bremssystem (F-Serie Merkmale)

Das markanteste Merkmal der F-Serie von Coel ist die integrierte elektromagnetische Scheibenbremse:

Bremsmoment: Standardmäßig ca. 27 Nm bis zu 48 Nm (je nach genauer Werkskonfiguration).

Bremstyp: Integrierte AC-Drehstrom-Scheibenbremse (serienmäßig als 3-Phasen-Wechselstrom-Elektromagnet ausgeführt, optional auch in DC/Gleichstrom erhältlich).

Besonderheiten: Über eine spezielle, im Lieferumfang enthaltene Schraube lässt sich die Bremse im stromlosen Zustand manuell lüften (lösen). Zudem befindet sich am hinteren Wellenende ein Sechskant, um den Motor bei Bedarf von Hand zu drehen.

Baugröße & Gehäuse

IEC-Baugröße: 100 (Gehäuse aus Aluminiumdruckguss).

Welle: Gefertigt aus hochfestem Stahl (Typ 38NCD4).

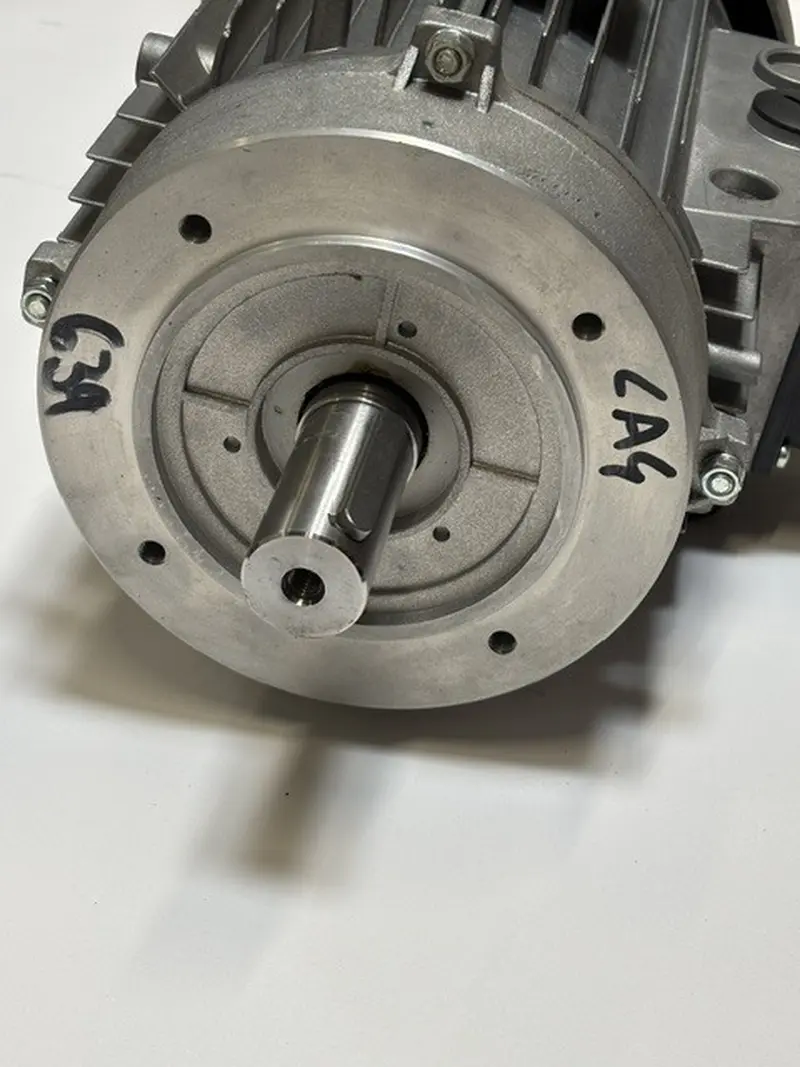

Flanschoptionen: Typischerweise erhältlich in den gängigen Bauformen wie B5 (großer Flansch, Außendurchmesser ca. 250 mm) oder B14 (kleiner Flansch), je nach der genauen Endung Ihrer Typenbezeichnung.
