CNC Dreh- und Fräszentrum DMG-Gildemeister GMX 300, B.j. 2005

"CNC Dreh- und Fräszentrum DMG-Gildemeister GMX 300, B.j. 2005"

InseratNr. # P0176390
Maschinentyp: CNC Dreh- und Fräszentrum
Hersteller: DMGGILDEMEISTER
Baujahr: 2005
Typ: GMX 300
Zustand: gebraucht

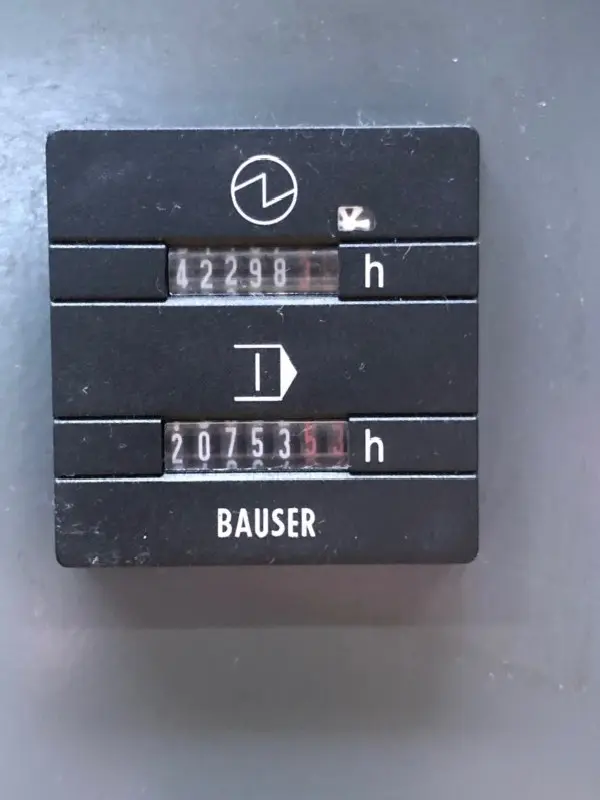

Betriebsstunden: h
Referenznummer: p177215
  • ID: P0176390
  • 464
  • 2022-05-30
  • Preis
  • auf Anfrage


HerstellerDMGGILDEMEISTER
TypGMX 300
Baujahr2005
Steuerung 840 D Powerline
Spindelaufnahme ISOVDI 40 mm DIN 69880, radial
Drehdurchmesser520 mm
SteuerungCNC
Maschinengewicht20 t
Drehlänge1585 mm
Raumbedarf ca.9,3 x 4,6 x 3 m
Aufnahme HSK 63A DIN 69893 mit 3fach Hirth-Verzahnung,
Lieferzeitsofort möglich, Zwvkf.vorbeh.
Preis Auf Anfrage
Stangenlänge max. 1600 mm
Maschinenart: CNC Dreh- und Fräszentrum

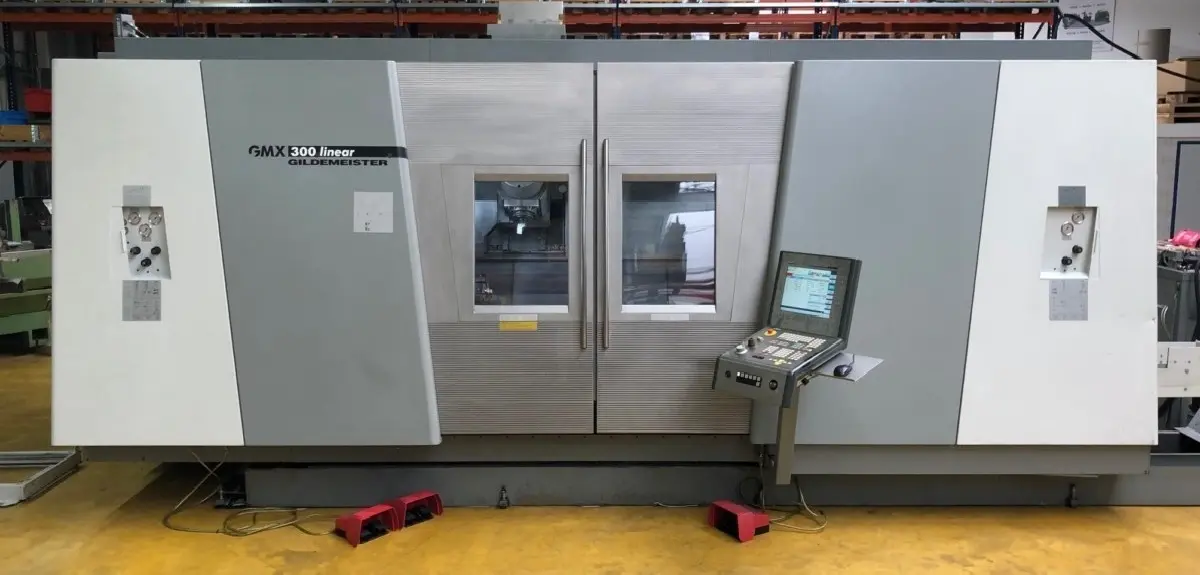

Grundmaschine GMX 300 Linear
- CNC Steuerung SIEMENS 840 D powerline
- Drehlänge 1585 mm
- Hauptspindel als integrierter Spindelmotor ISM 65- Antriebsleistung
25/37 kW (100% / 40%)
- Hohlspanneinrichtung (hydraulisch)
Zugrohr-Innendurchmesser 68 mm
- C-Achse und Spindelbremse (hydr.)
- Kreuzschlitten oben mit Dreh-/Frässpindel als Motorspindel,
1°-Indexierung zum formschlüssigen Verriegeln beim Drehen
- Y-Achse +/- 110 mm
- B-Achse +/- 120° interpolierend und mit hydraulischer Klemmung

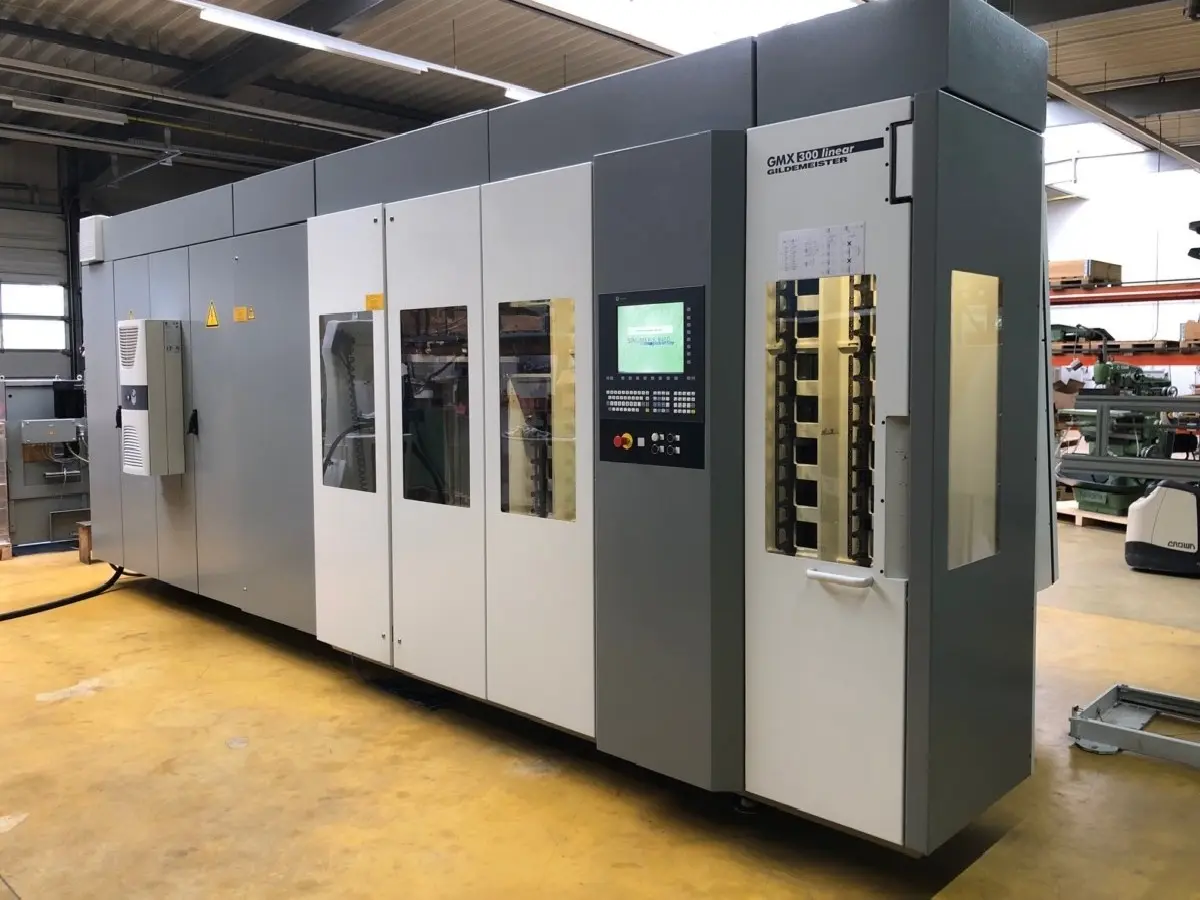

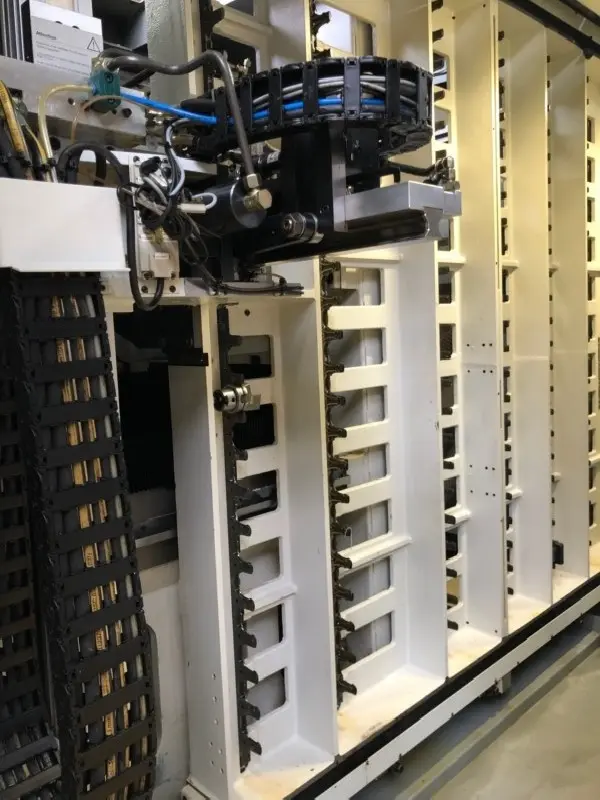

- Werkzeugmagazin 120 fach
Regalmagazin mit Werkzeugwechsler und Handlingeinheit,
zusätzlich 4 Beladeplätze
- absolute, direkte Wegmeßsysteme in allen Linearachsen
- Kühlmittebehälter 600 l
Hebepumpe und Niveauregulierung
- Kühlmittelreinigung mit Bandfilter
Filterfeinheit 40µm
- Kühlmittelpumpe 8 bar; 20 l/min 20 bar / 80 bar
- Späneförderer, Abwurfhöhe 1100 mm
- Ethernet-Schnittstelle
- Ölnebelabsch. elektr. IFS, Typ IFE 200qm/h
- Werkzeug-Überwachungssystem ARTIS
- Kreuzschlitten unten (X2, Z2)
AC-Servoantrieb mit Kugelgewindetriebe
absolute, direkte Wegmeßsysteme

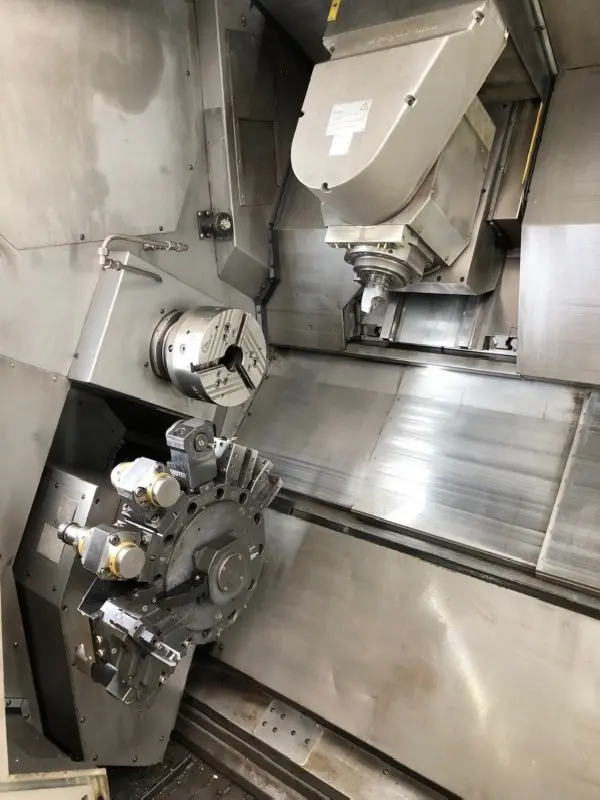

- mit 12fach Sternrevolver
- mit Werkzeugantrieb

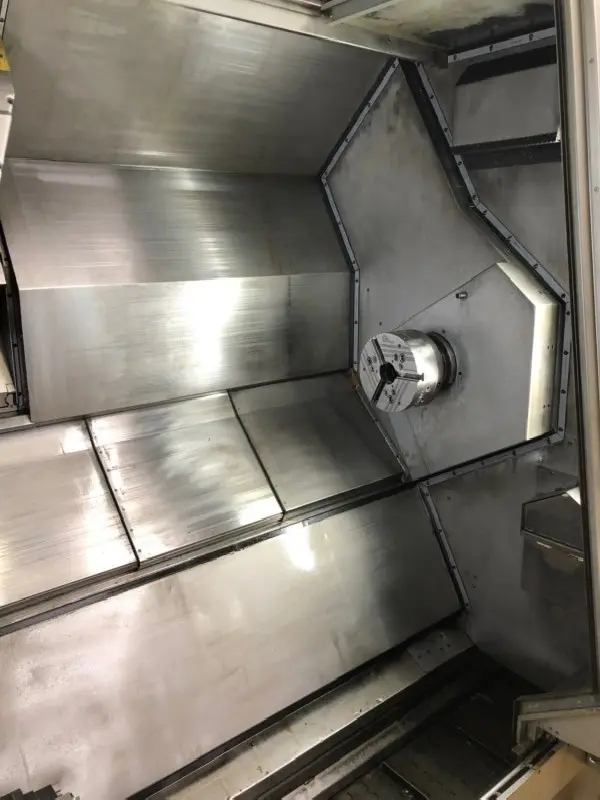

- Gegenspindel
als integrierter Spindelmotor ISM 65
- Antriebsleistung 25/37 kW
- Teilhohlspannzylinder (hydraulisch)
- Zugrohrdurchmesser 66 mm
- C-Achse und Spindelbremse (hydraulisch)
- Hohlspanneinrichtung Ø 66 mm
an der Hauptspindel (links)
- Differenzdruckspannung für die Hauptspindel
- Differenzdruckspannung für die Gegenspindel
- Bohrerbruchkontrolle Schwenkdraht
- Hochdruckkühlmitteldruck 80 bar,
11 l/min für den oberen Werkzeugträger,
Kühlmitteldruck 20 bar, 40 l/min,
und 8 bar, 20 l/min für den oberen und unteren Werkzeugträger
Erweiterung auf 1000 Liter Tankinhalt mit Eintauchkühler 4 kW
- Kühlmittelspritzpistole
- Automatische Schiebeschütztüren
- Anschluss für Stangenvorschub Stangenlademagazin
- Kurzstangen-Lademagazin Fa. IRCO ILS-RBK 100/16
max. StangenØ 100 mm
- Revolverkopf-Lünette Bereich 8-101 mm
hydraulisch betätigt, selbstzentrierend
mit Adapter zur Aufnahme im unteren Revolver
- Reitstockfunktion für die Gegenspindel
mechatronische Ansteuerung der Anstellkraft, im Programm wählbar
- Dreibacken-Kraftspannfutter mit Bohrung und Backenschnellwechselsystem,
für Hauptspindel KNCS-N 260-72, Fabrikat SWM, einschließlich Anbauteile
- Dreibacken-Kraftspannfutter mit Bohrung und Backenschnellwechselsystem,
für Gegenspindel KNCS-N 260-72, Fabrikat SWM, einschließlich Anbauteile
- Transportband für Fertigteile
- Abgreifeinrichtung m. 3B-F für Futterteile
bis Ø 140 mm, max Länge 500 mm
- Dokumentation nach "Lieferliste Technische Dokumentation"
- im Maschinenpreis enthalten -
- Techn. Beschreibung GMX 300 Linear
- Erweiterungspaket 3D-Programmer
- Programmer 3D f. PC, GMX 300
Umfangreiches Zubehör siehe weitere Bilder
