| Hersteller | CORREA |
| Typ | CF22/25 Plus |
| Baujahr | 2004/2022 |
| Steuerung | Heidenhain TNC 530 |
| Spindeldrehzahlen | 20 - 3000 U/min |
| x-Weg | 2500 mm |
| y-Weg | 800 mm |
| z-Weg | 800 mm |
| Gewicht | und Abmessungen |
| Steuerung | CNC ( Heidenhain TNC 530) |
| Maschinengewicht | 11 t |
| Werkzeugwechsler | 30 fach |
| Raumbedarf ca. | 7800 x 3315 x 2730 m |
| Abmessungen |  |
| Antriebsleistung - Spindelmotor | 22 kW |
| Spindelkonus ISO | 50 ISO |
| Verfahrwege x / y / z | der Achse |
| Preis | |
| Technische Daten | |
Maschinenart: Bettfräsmaschine - Universal
Lieferzeit: : kurzfristig
Tischgröße: 2.500 x 700 mm
Werkstückgewicht: 4000 kg
Universalfräskopf m. hyd. WKZ-Klemmung: Auto-indexing UDG (2.5º)
Handrad elektronisch: HR-410

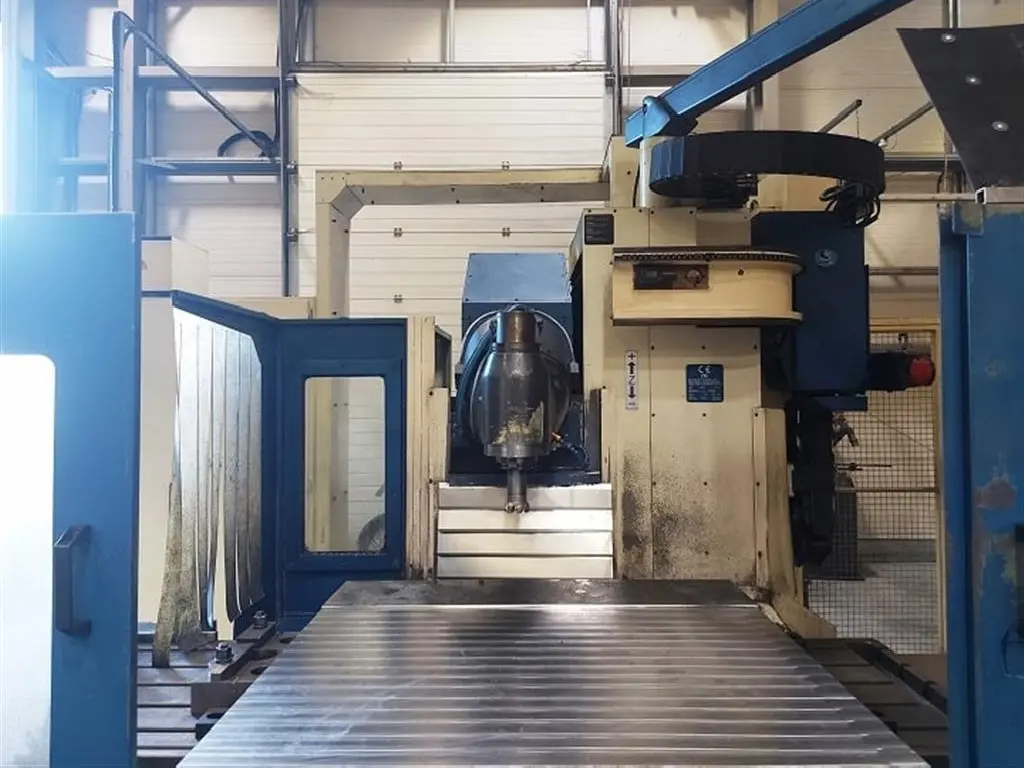

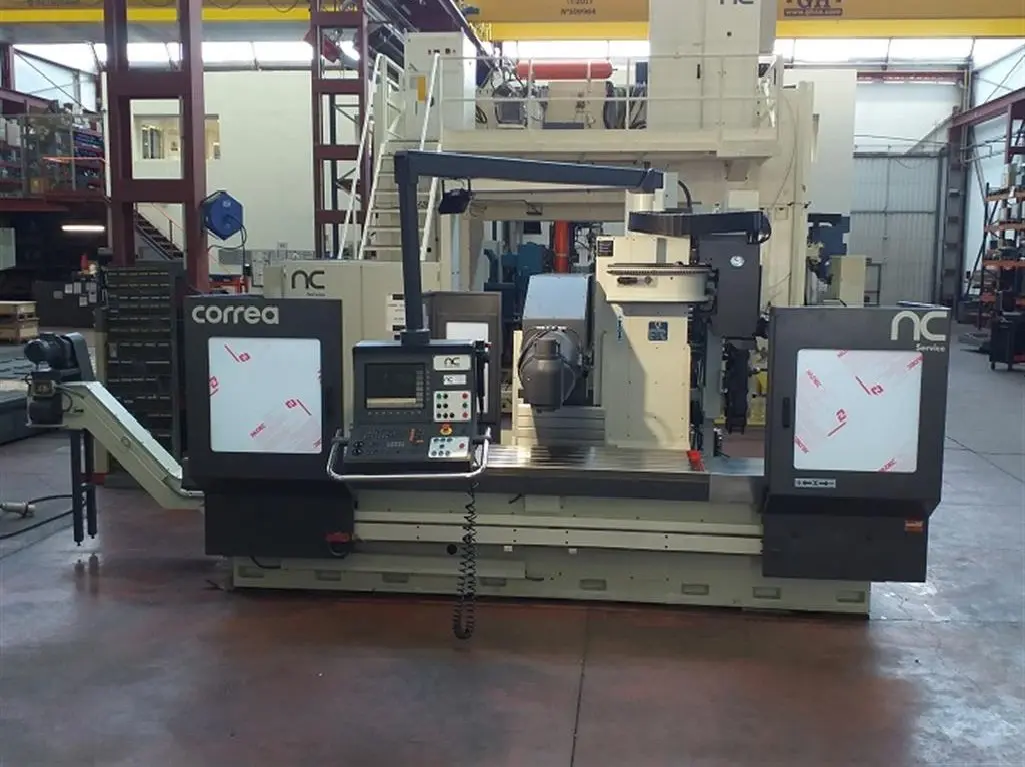

Überholte universale Bettfräsmaschine Correa CF22/25 Plus mit Heidenhain Steuerung 530 und autom. Schwenkkopf
Folgende Überholungsmaßnahmen wurden an dieser Maschine durchgeführt:
- Vollständige Reparatur des Kopfes, Austausch von Lagern, Wellen und Eingriffszahnrädern.
- Vollständiger Austausch aller Lager der Maschine.
- Ersetzen der Fugenschrauben.
- Vollständige Reparatur der Spindel.
- Einstellung und Reparatur der Achsen.
- Schleifen und Einstellen aller Führungen
- Schleifen und Einstellen der Führungswege des Stößels
- Reparieren oder Schleifen des Schlittens.
- Reparatur des Stößels. Ersetzen der Lager und beschädigter Elemente.
- Reparatur der drei (3) Kugelgewindetriebe.
- Inspektion und Reparatur aller Motoren der Maschine, sowie aller elektrischen Installation und elektrische Steuerungen, enthalten Numerical Control CNC.
- Die Maschine wurde komplett lackiert.
- Reparatur von Seitenverkleidungen, Montage der Umhausung.
- Spindelpositionierung: Geber M19
- Laserinterferometer-Vermessung
Marke: Correa
Modell: CF22/25-Plus
Herstellungsjahr: 2004
Nachgerüstet: 2022

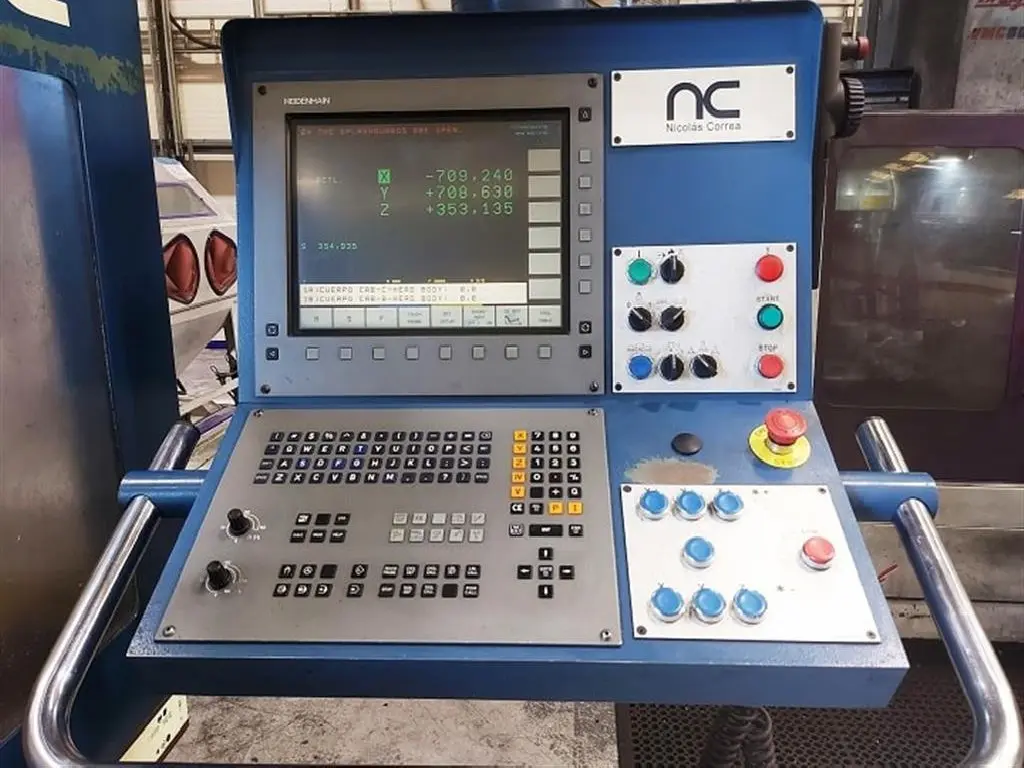

Numerische Steuerung: HEIDENHAIN TNC-530
Abmessungen des Tisches: 2500 x 700 mm
Anzahl der T-Schlitze: 5
Abmessungen der T-Schlitze: 22 mm
Verfahrweg der X-Achse: 2500 mm
Verfahrweg Y-Achse: 800 mm
Verfahrweg der Z-Achse: 800 mm
Fräskopf
Kopf-Typ: Universal Auto-indexing UDG (2,5º)
Werkzeugspannsystem: Hydraulisch
Kegelspitze: ISO 50 (DIN 69871)
Drehzahlbereich: 20 - 3000 U/min
Spindelleistung: 22 kW
Vorschübe:
Vorschubgeschwindigkeit: 5 - 5000 mm/min
Eilvorschub: 12000 mm/min
Maximales Gewicht auf dem Tisch: 4000 kg
Gewicht der Maschine ca.: 11000 kg
Abmessungen der Maschine ca.: 7800 x 3315 x 2730 mm
Zubehör
Externes Kühlmittel

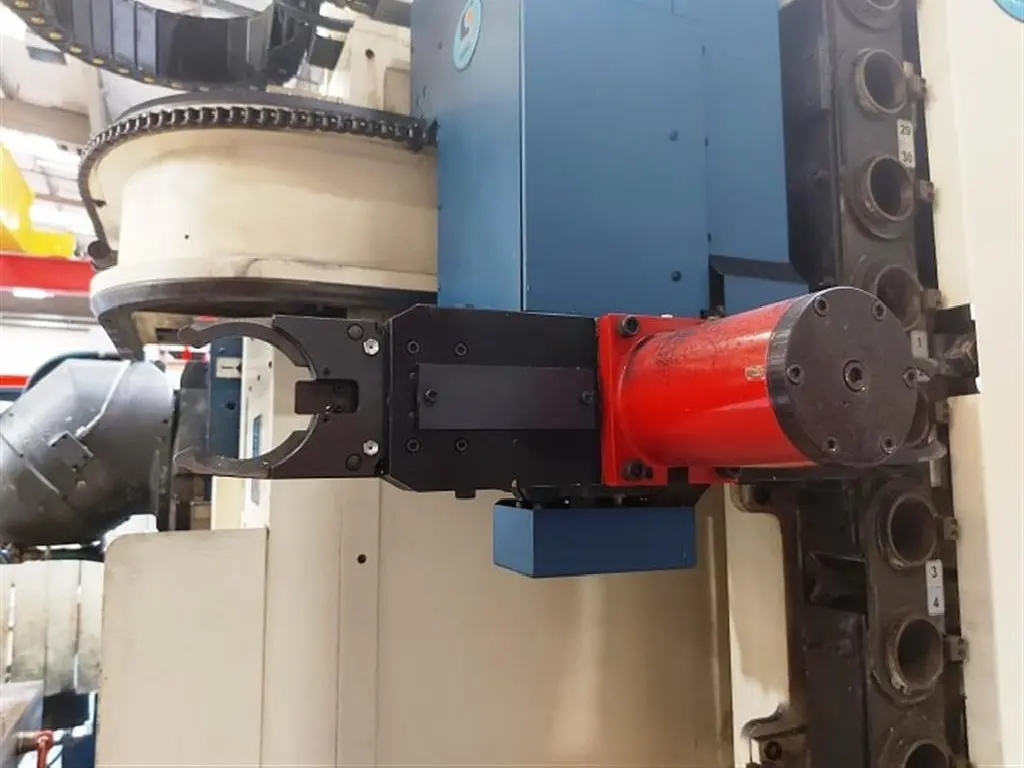

Automatischer Werkzeugwechsler: ATC-30
Späneförderer: längs
Elektronisches Handrad: HR-410
Bewachung:
Gewährleistung: 6 Monate auf die ausgetauschtenTeile
Abb. ähnlich
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
