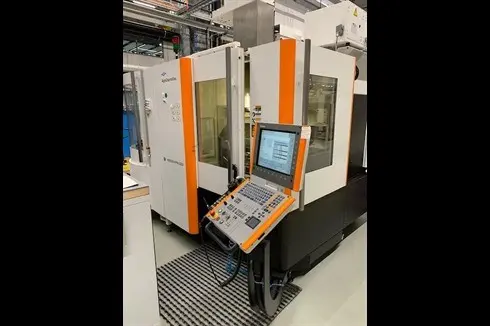

Bearbeitungszentrum - Vertikal Mikron HPM 450 U, B.j. 2014

Längsachse X: mm
Quer Y: mm
Vertikal Z: mm
Anzahl Werkzeugposition:
Anzahl Paletten:

Steureung: HEIDENHAIN iTNC 530
Betriebsstunden: 15560
Technische Daten
Anzahl Achsen total: 5 kein (leer)
Tischdurchmesser: 450 mm
Max. Werkstückgewicht auf dem Tisch: 150 kg
Längsweg (X-Achse): 600 mm
Querweg (Y-Achse): 450 mm
Vertikalweg (Z-Achse): 450 mm
Max. Werkstückgewicht auf dem Tisch: 150 kg
B-Achse: +45°/-120° kein (leer)
C-Achse: 360° kein (leer)

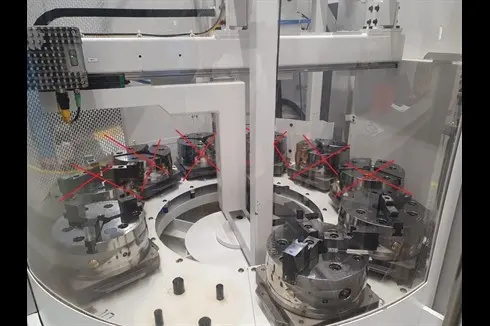

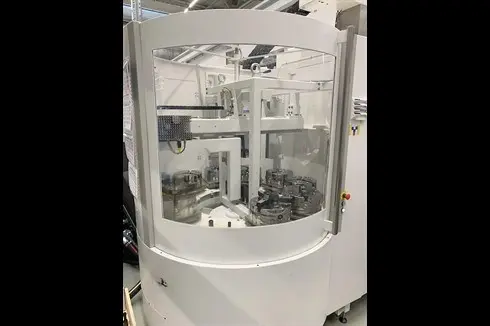

Palettenwechseleinrichtung:
Anzahl: 10 kein (leer)
Länge: 240 mm
Breite: 240 mm
Werkzeugmagazin Anzahl Werkzeuge: 220 kein (leer)
Werkzeugdurchmesser max.: 125 mm
Maximale Werkzeuglänge: 250 mm
Werkzeuggewicht max.: 6 kg
Werkzeugaufnahme: HSK-A: 63 kein (leer)
Spindeldrehzahl:
Stufenlos
von: 0 U/min
bis: 20000 U/min
Maximales Drehmoment: 91 Nm
Eilgang: 22 m/min
Anschluss an Druckluft: 6 bar
Anschluss 50 Hz 3x: 400 Volt
Spindelleistung: 30 kW
Gesamtleistungsbedarf: 18 kW
Einschaltzeit: 28109 Stunden
Betriebszeit: 15560 Stunden
Arbeitszeit: 24345 Stunden
Spindellaufzeit: 610 Stunden
Maschinengewicht ca.: 7700 kg
Geräuschpegel: 75 dB (A)
Abmessungen Maschine:
Länge: 3450 mm
Breite: 2350 mm
Höhe: 2800 mm
Diverses Zubehör:
Direktes Wegmesssystem
3-Backenfutter: 8x kein (leer)
Kühlmitteleinrichtung: 1000 l
Kühlmittel durch die Spindel (IKZ): 18 - 70 bar
Ausblasvorrichtung für Spindelkonus
Papierfilteranlage
Infrarot Messtater: m&h kein (leer)
Laser-Werkzeugkontrollsystem: BLUM kein (leer)
Späneförderer
Elektronisches Handrad
Zustandsleuchte
Kühlmittel-/ Nebelabsaugung
Spindelkühlung
Spülpistole
