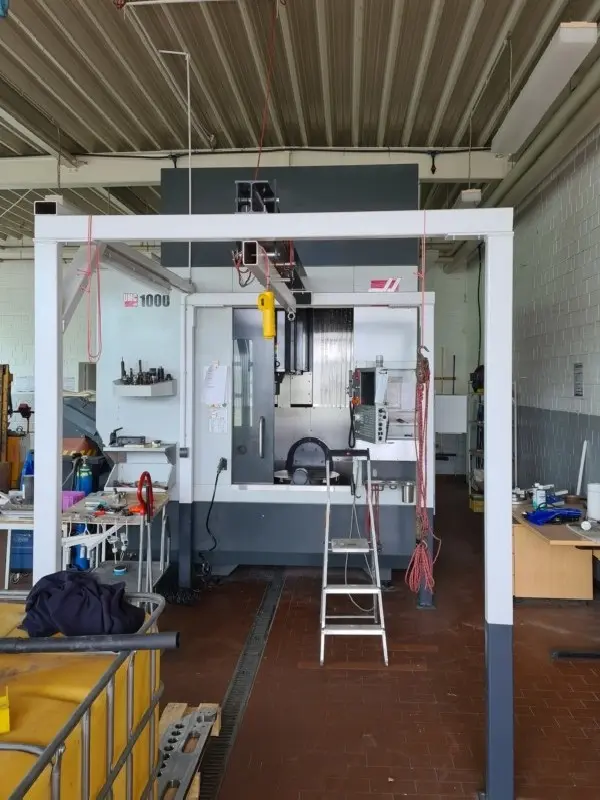

Bearbeitungszentrum - Universal HAAS UMC 1000

Maschinenart: Bearbeitungszentrum - Universal
Ausstattung:
C Achse

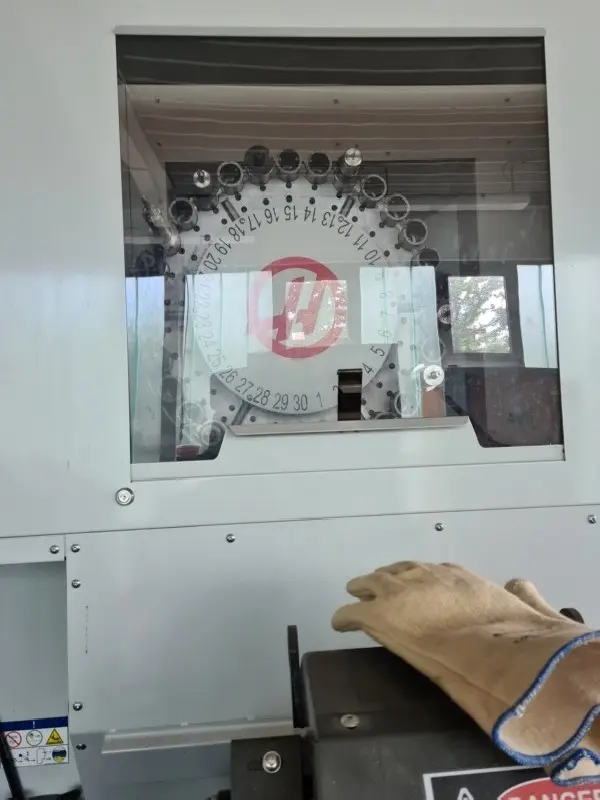

30-fach Werkzeugwechsler

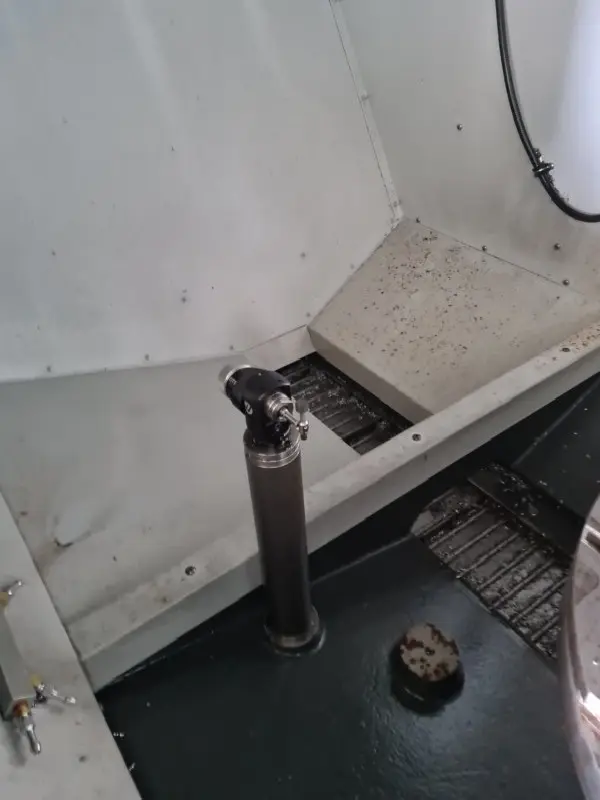

Renishaw Meßsystem

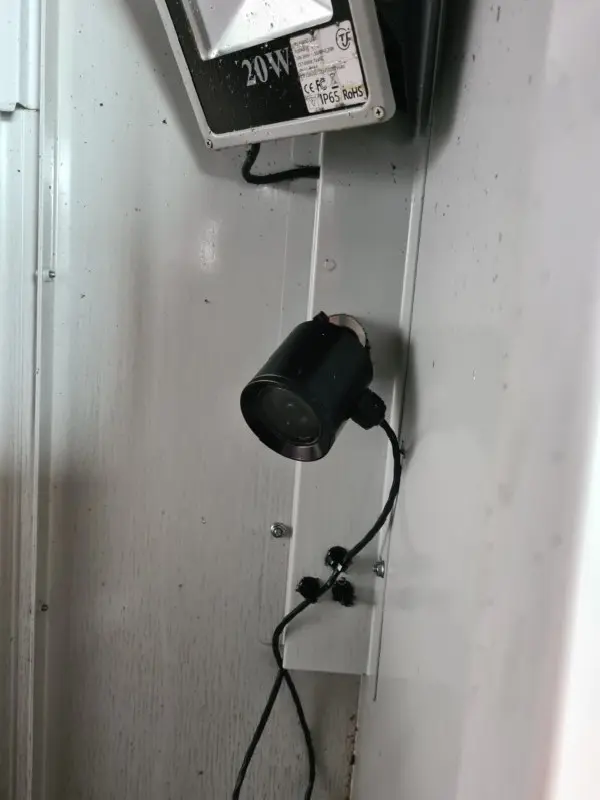

Überwachungskamera
Internatanschluss
Die 5-Achsen-Bearbeitung ist eine effektive Methode, um den Rüstaufwand zu
verringern und die Genauigkeit bei mehrseitigen und komplexen Werkstücken zu
erhöhen. Die größeren Verfahrwege und die größere Spannfläche der Haas
Universal-Bearbeitungszentren der Baureihe UMC-1000 machen sie zu perfekten
Lösungen für die 3+2-Bearbeitung und die 5-Achsen Simultanbearbeitung großer
Teile.
Highlights:
5-Achsen-Simultanbearbeitung
Leistungsstarke Spindel mit Inline-Direktantrieb
Seitlich angeordneter Werkzeugwechsler mit großer Kapazität
Mit drahtlosem, intuitivem Messtastsystem
Hergestellt in den USA
Spindle
Max. Nennleistung 22.4 kW
Max. Geschwindigkeit 8100 1/min.
Max. Drehmoment 122.0 Nm - 2000 1/min.
Kühlung Liquid Cooled
Max. Geschwindigkeit 50 °/sec
Bremsmoment 2712 Nm
C Axis - Rotation
Drehbereich 360 °
Max. Geschwindigkeit 50 °/sec
Max. Umlauf-Durchmesser des Werkstücks 864 mm
Bremsmoment 1220 Nm

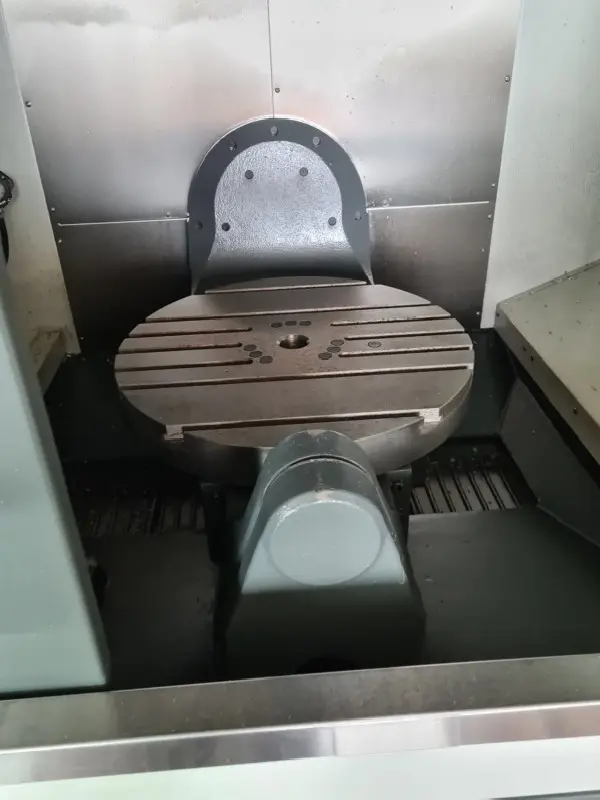

CNC Rundtisch
Spannflächendurchmesser 635 mm
Max. Tragfähigkeit auf Spannfläche 454.0 kg
Mittenabstand der T-Nuten 125 mm
Max. Vorschub für Zerspanen 16.5 m/min
Eilgänge an X 22.9 m/min
Max. Schubkraft X 14680 N
Max. Schubkraft Y 14680 N
Max. Schubkraft Z 18015 N
Max. Werkzeugdurchmesser (voll) 64 mm
Max. Werkzeugdurchmesser (Nebenplätze leer)127 mm
Max. Werkzeuglänge (von Konuslinie)305 mm
Max. Werkzeuggewicht 5.4 kg
Werkzeug-zu-Werkzeug (Durchschnitt) 2.8 s
Span-zu-Span (Durchschnitt) 3.6 s
