| Hersteller | ABA / Z & B |
| Typ | MULTILINE 2507 CNC |
| Baujahr | 2008 |
| Steuerung | Siemens 840 D |
| Gesamtleistungsbedarf | 155 kVA |
| max. Tischbelastung | ohne Magnet 3500 kg |
| Schleiflänge | 2000 mm |

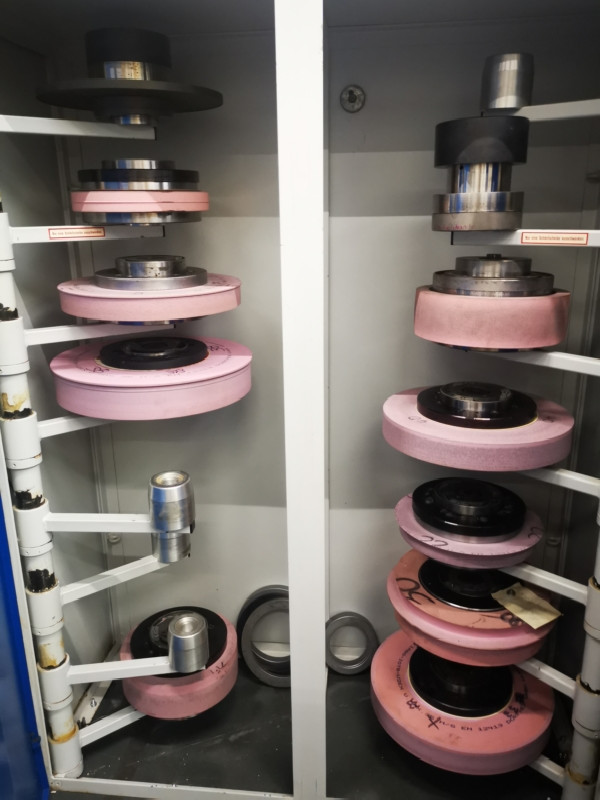

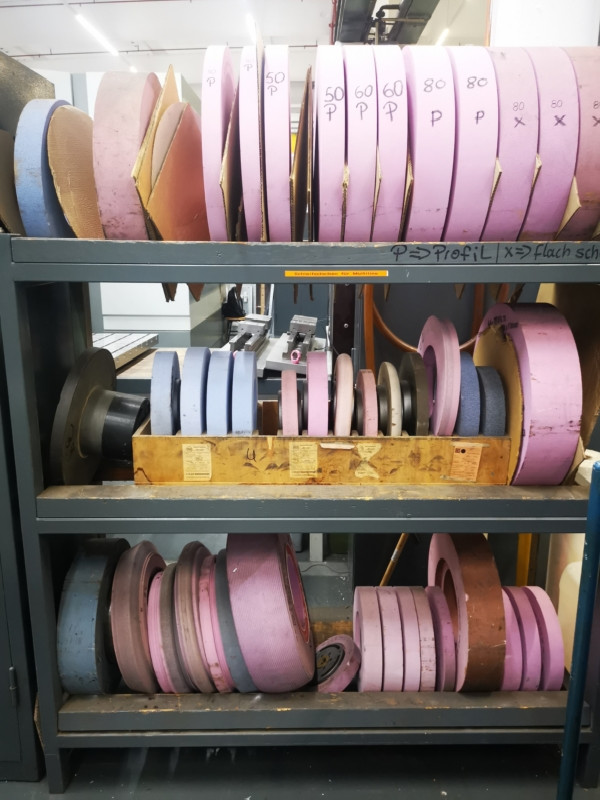

| Schleifscheibenabmessungen | 500 x 150 x 203,2 mm |
| Schleifbreite | 850 mm |
| Tischgeschwindigkeit | 60 m/min. |
| Steuerung | CNC |
| Maschinengewicht | 15 t |
| Raumbedarf ca. | 8815 x 4185 x 2963 mm |
| Spindelantrieb | 26 kW |
| Magnetplattengröße | 2000 x 700 mm |
| Abstand | Tisch-Spindelmitte 900 mm (bwz. 800 mm mit Zwischenplatte) |
| Verfahrweg ca. | , quer 750 mm |
| Abstand Spindelmitte bis Tisch | 900 mm |
| Lieferzeit | Kurzfristig |
| Preis |
Auf Anfrage |
| Technische Daten | : |
| Profiltiefe | max. 45 mm |

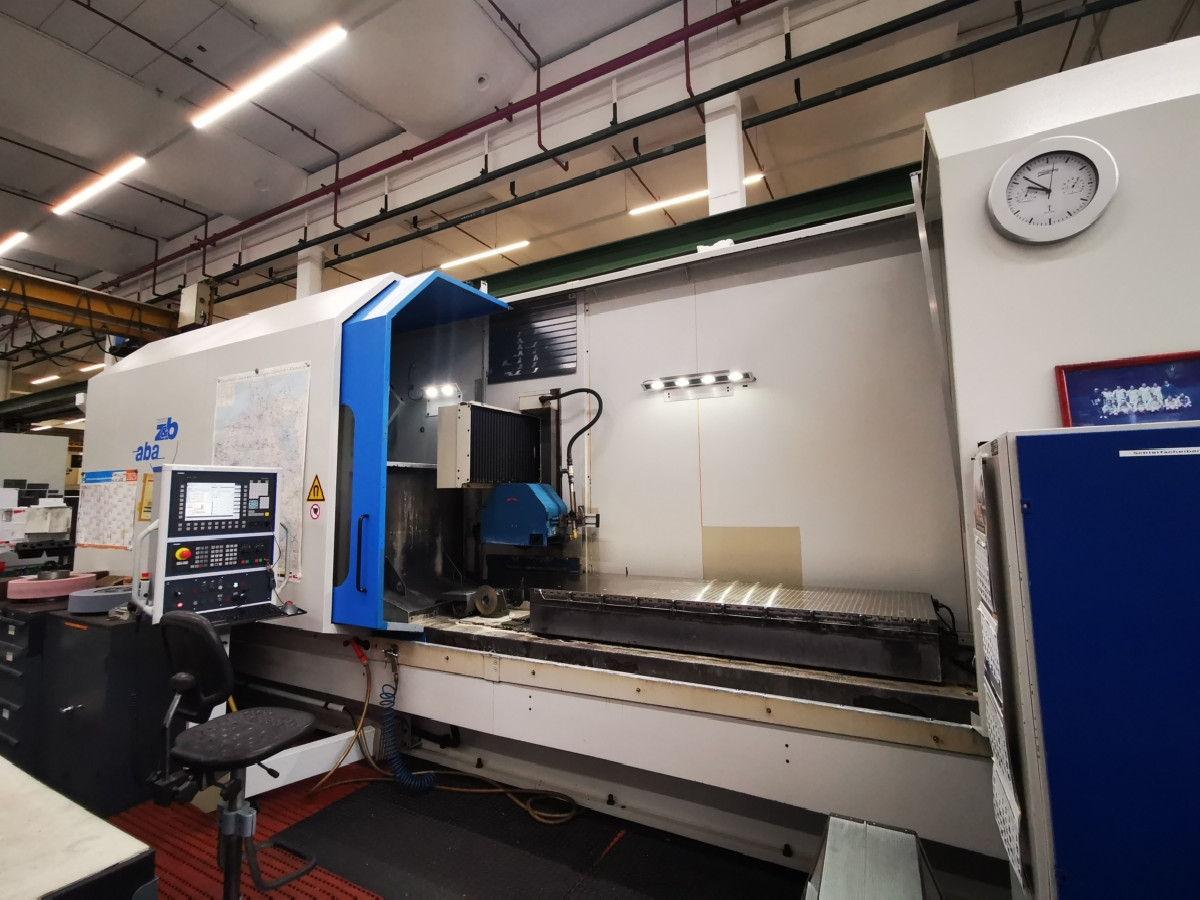

Maschinenart: Flachschleifmaschine - Horizontal
CNC Präzisions-Flach- und Profilschleifmaschine
Schleifscheiben Umfangsgeschwindigkeit 35 m/s
Ausstattung:

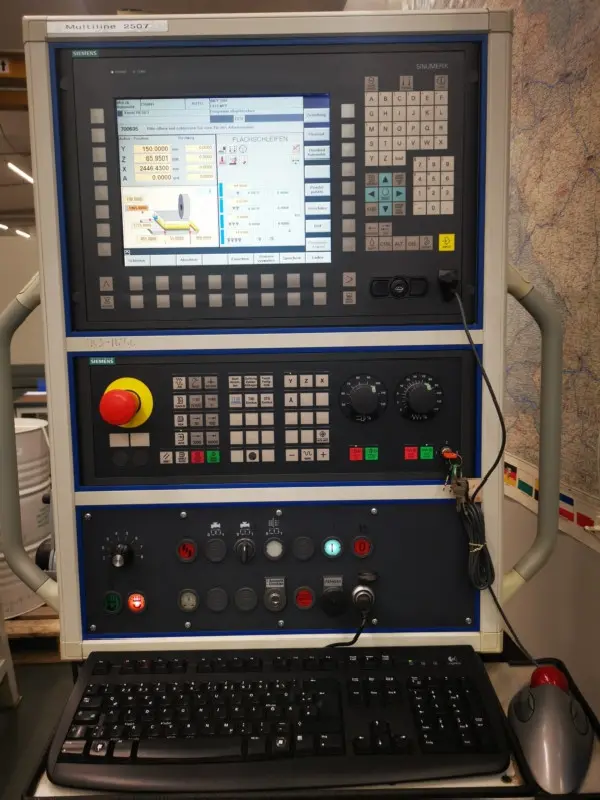

3-Achsen Bahnsteuerung Siemens 840 D
Schleifprogramme:
Vollschnittschleifen
Planschleifen
Einstechschleifen
Bahnschleifen X/Y-Achse und Y-Z Achse
Profilschleifen
Automatischer Programmablauf mit Schruppen, Schlichten, Feinschlichten
und Ausfeuern.
Mehrfach Einstechschleifen für wirtschaftliche Produktion
Flachschleifen mit kontinuierlichen, stufenlos programmierbarenm Quervorschub
Kalibrieren der Schleifscheibe
Einstech/Stunfenschleifen
Stirnschleifen
Abrichten im Schleifzyklus mit Abhebebetrag
Vollautomatiches Kompensieren der Abrichtbeträge
Werkzeugverwaltung
AC-Servoantriebe mit Kugelrollspindel und absolutem Meßsystem in X,Y,Z-Achse
Vorgespannte Präzisions-Wälzführungen in X,Y,Z-Achse mit Linearführungen
Tragbares elektonisches Handrad

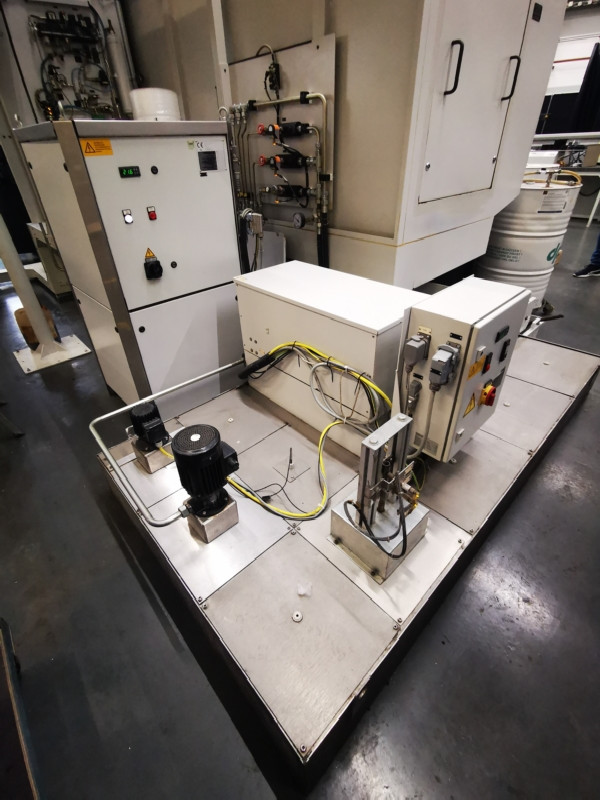

Automatische Bandfilteranlage
Kühlmittelheizung

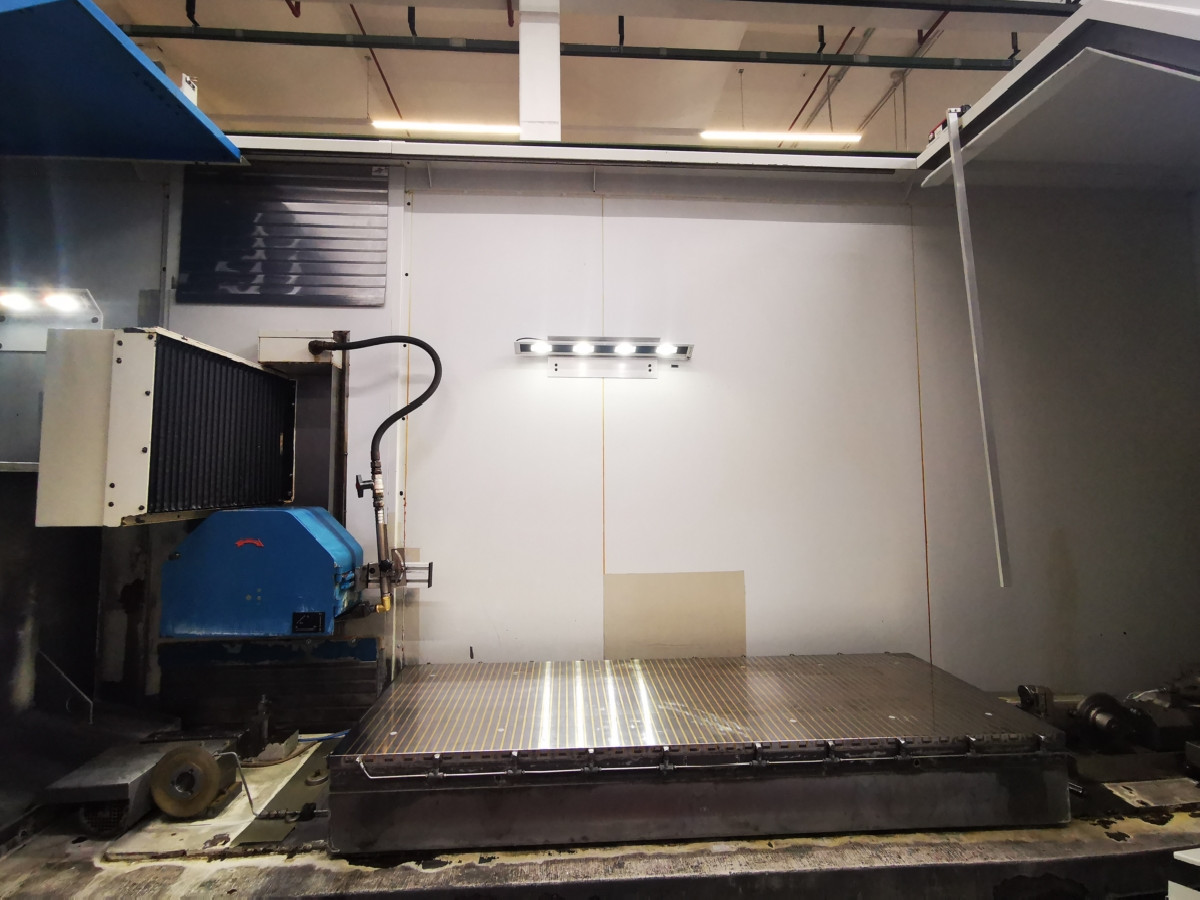

Elektro-Permanent-Magnetspannplatte

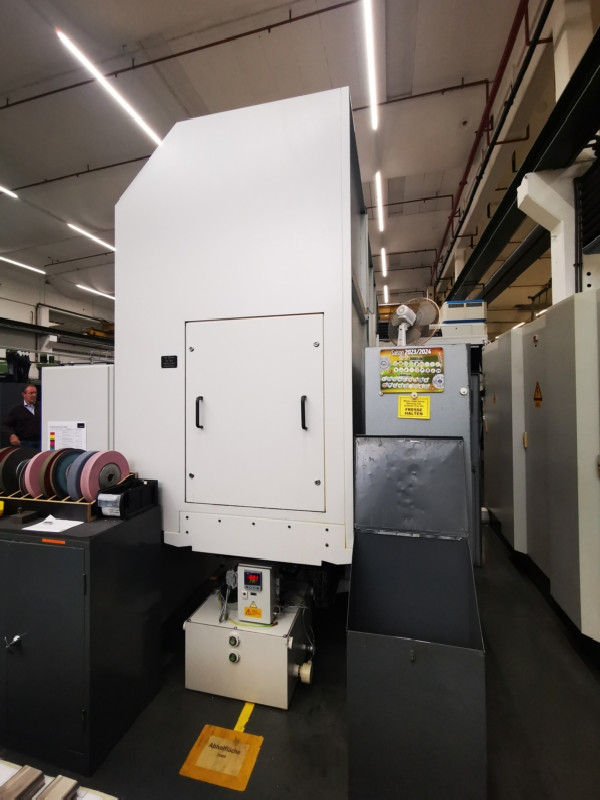

Volleinhausung
Direktes Meßsystem in der Senkrechtachse
Temperiertes Maschinenbett zum Erreichen konstanter Genauigkeit
Linearmotor in der X-Achse, Tischgeschindigkeit max. 60 m/min.
Schwenkbares Bedienpult
Stufenlose Drehzahlregelung der Schleifspindel
Elektrische lineare Meßeinrichtung für die Querwegeinstellung mit
Nullpunktsetzung in jeder beliebigen Stellung, Auflösung 0,001 mm
Elktro-mechanische Feststellung über Lageregelung des Spindelstockes
in Querrichtung für Profil- und Einstechschliff
Mechanische Absaugung des Kühlmittelnebels

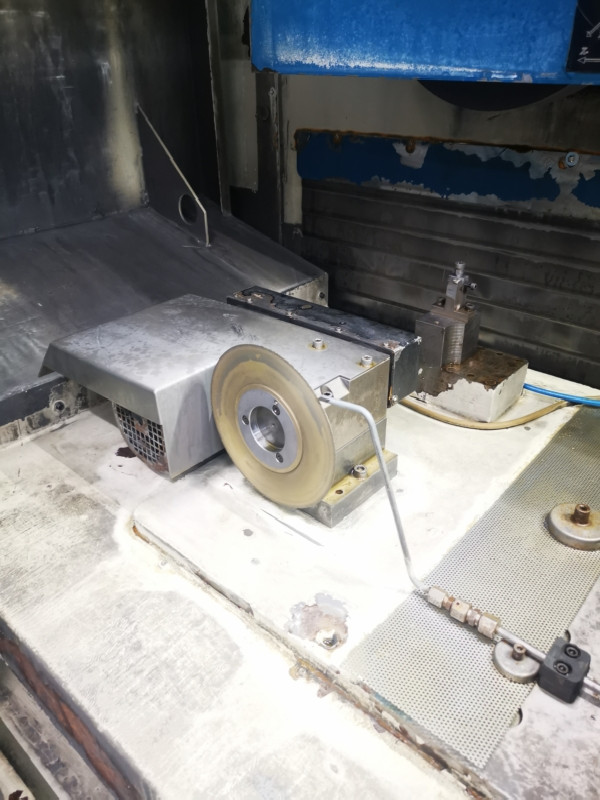

TAG Tisch-Abrichter-Gerade
Vorprofilierabrichtgerät VPG 190
Diamantschrupprad 190 mm Durchmesser
Software-Programm für Vorprofilierabrichtgerät VPG
Schrupp-Profilieren (Ausräumen)

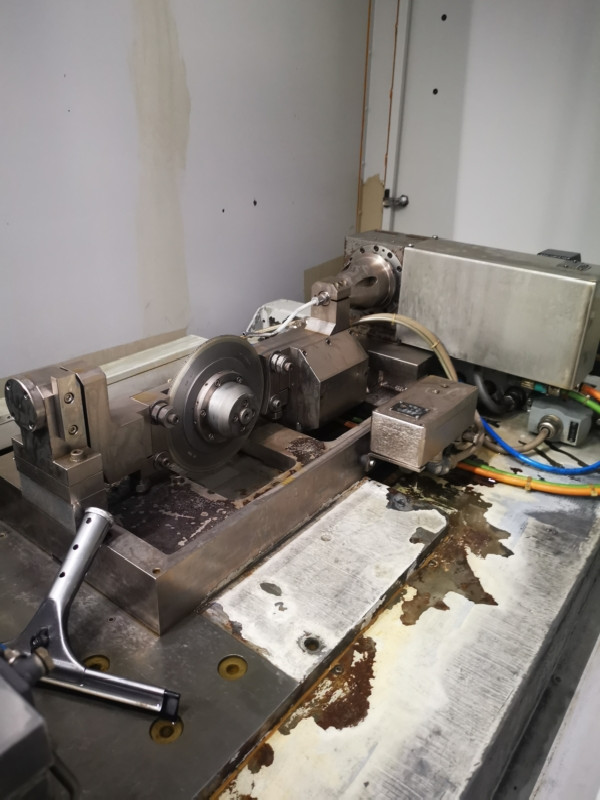

CNC Tischprofilabrichtgerät TAD 190
Konturgenauigkeit +/- 0,0025 mm
Schwenkwinkel +/- 65 Grad
Abrichtgeschwindigkeit max. 210 mm/min.
Diamantrad für Tischabrichtgerät TAD 190
Nachschleifpaket für Diamantrad
Zwischenplatte zur Erhöhung des Magneten
Proflsoftware WinWop
Übernahme von CAD-Profildaten
Erweiterungspaket SP 60 JOB-Listing
Ergänzung der Magentspannplatte mit Bohrungen zur Erleichterung des
Abhebens von Werkstücken mittels Druckluft
Geisterschicht-Schaltung zum Abschalten der Maschine nach Programmende
