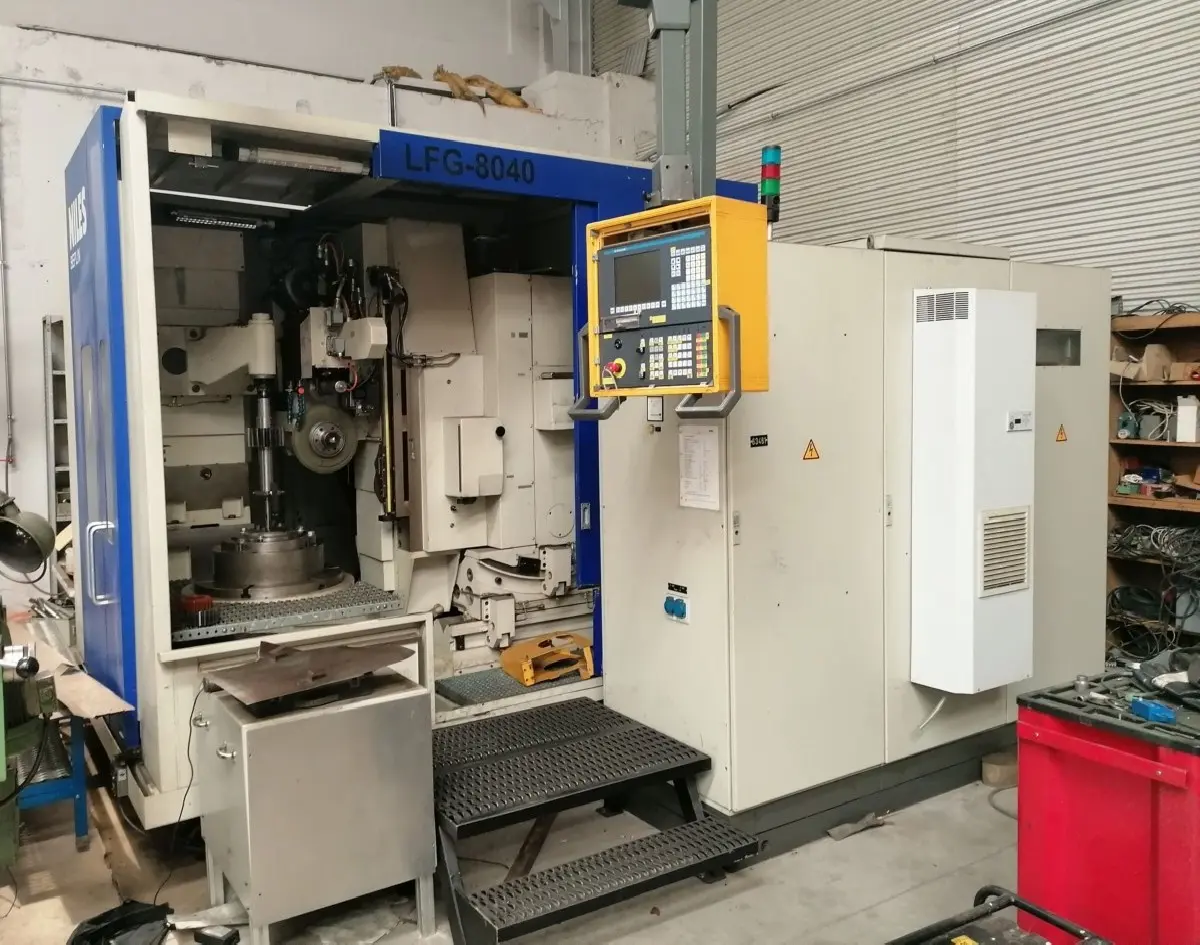

Hersteller | NILES |
Typ | ZT 08 ANE CNC |
Baujahr | 2011 |
Steuerung | SCHLEICHER PROMODUL U |
Gesamtleistungsbedarf | 30 kVA |
Schleifscheibenabmessungen | 350 x 127 x 25/32 mm |
Werkstückgewicht | 1200 kg |
Rundtischdurchmesser | 630 mm |
Steuerung | CNC |
Radbreite | 265 mm |
Maschinengewicht | 16,5 t |
Raumbedarf ca. | 7,5 x 5,4 x 2,8 m |
Schleifscheibendrehzahl | 2450 U/min |
Zähnezahlbereich | 5 - 500 |
Bohrungsdurchmesser | 250 x 215 / 380 mm |
Eingriffswinkel | 14 / 31 ° |
Fußkreisdurchmesser | 50 mm |
Lieferzeit | sofort oder nach Absprache |
Preis |
Auf Anfrage |
Maschinenart: Zahnflankenschleifmaschine
Raddurchmesser -: 1000 mm
Modul -: 14
Modul -: 2
Kopfkreisdurchmesser: 800 Beveloid mm
Schrägungswinkel: +/- 45 °
Hublänge: 280 mm
Doppelhuebe/Min.: 80 - 340 Stück
Hublageverstellung: 200 mm
Zahnrad-Wälzschleifmaschine mit:
- Schleifverfahren: Einflankenschliff rechts oder links sowie Zweiflankenschliff

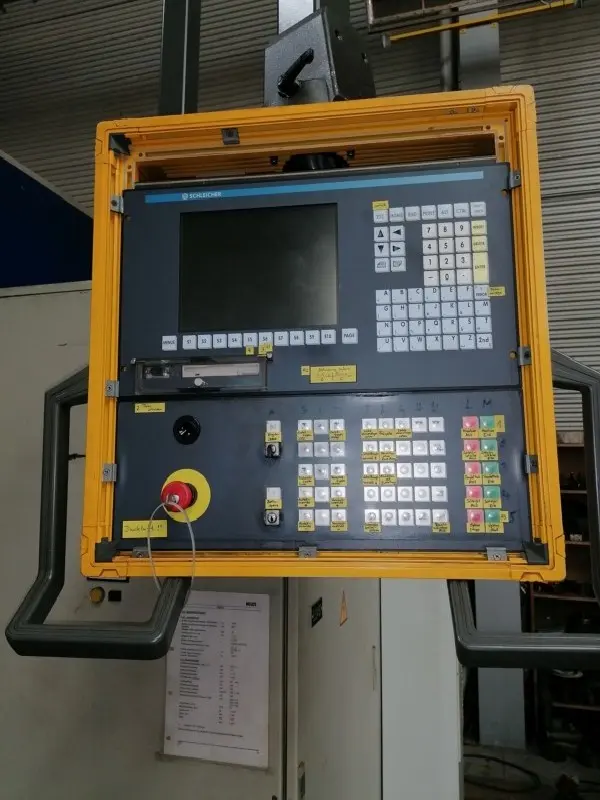

- CNC-Steuerung Fabrikat SCHLEICHER PROMODUL U mit direkter Eingabe aller
Verzahnungsparameter mit entsprechender Software bzw. Unterprogrammen für den
automatischen Zyklus mit allen Zustelloptionen.
Die Spanabnahme erfolgt durch die Schleifscheibe, die Werkstückbewegung
(Wälzen,Teilen, Zustellen) werden durch CNC-Achsen mit Meßsysteme erzeugt, die
Wälzbewegung des Werkstückes wird durch die Bettschlittenbewegung (X-Achse) und
die Rundtischbewegung (C-Achse) generiert.
- Breitenballigkeitseinrichtung am Schleifkopf montiert, bewegt über
Hebelsystem und Schablone, die Höhenballigkeit wird über das CNC-2-Achsen
Abrichtgeräterzeugt.
- Schleifschlitten bis zu 31° neigbar, dadurch ist es möglich gerad- und
schrägverzahnte Zahnräder kegelförmig zu schleifen sowie auch ZR-Stoßräder u.
ZR-Schaberäder zu hinterschleifen.
- Profilkorrektur möglich durch entsprechendes Abrichten mittels des
aufgebauten CNC-2-Achsen Abrichters mit angetriebener Diamantscheibe.
- Rundum-Spritzschutzabdeckung mit Schiebetüren, Kühlmitteleinrichtung,
Ölkühler, separater Schaltschrank uns Hydraulik, Treppen und Podeste
