Hersteller | ZMM |
Typ | C 10 T.10 |
Spindeldrehzahlen | 8 - 400 1/min |
Spitzenweite | 2000 mm |
Spitzenhöhe | 400 mm |
Bettbreite | 560 mm |
Gewicht | 6000 kg |
Steuerung | konventionell |
Spindelkegel | 318 M |
Kühlmitteleinrichtung | |
Reitstock | |
Reitstockpinolendurchmesser | 105 mm |
Reitstockaufnahme | 6 MK |
Drehdurchmesser über Bett | 800 mm |
Eilgänge - längs/quer/senkrecht | (4) |
Pinolenweg | 225 mm |
Betriebsanleitung | |
Motorleistung | 11 kW |
Schnellwechselstahlhalter | Amestra Typ C, System wie Multifix inkl. 4 Halter (3x Rechteck, 1 Rund) |
Drehzahlstufen | 12 |
Drehdurchmesser über Querführung | 560 mm |
Quervorschub | 0.02 - 7.5 mm/U |
Antrieb | über Schaltgetriebe |
Längsvorschub | 0.039 - 15 mm/U |
Spindelbohrung | 260 mm |
Lieferzeit | ca. 4 Monate ab Auftragse |
Preis | 102960 € |
Vorschubanzahl | 152 |
Gewindeanzahl | 76 |
Verstellbereich Querschlitten | 410 mm |
Verstellbereich Oberschlitten | 150 mm |
Zustand | neu |
Maschinenart: Spitzendrehmaschine
Leasingrate: 2048.9 €
Gewinde metrisch Bereich: 0.5 - 150 mm
Gewinde Zoll Bereich: 60 - 1/5 Gänge/"
Gewinde Modul Bereich: 0.125 - 37.5
Gewinde DP Bereich: 240 - 4/5

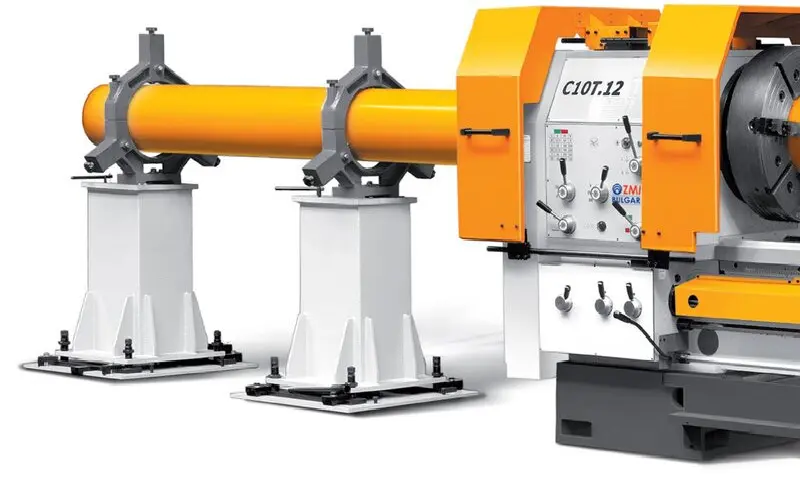

Die Hauptbestimmung dieses Drehmaschinentyps ist mit der Bearbeitung von Rohren verbunden. Dementsprechend ist dieser Maschinentyp in der Erdölindustrie weitverbreitet.
Die Rohrgewinde-Drehmaschinen besitzen grosse Fähigkeiten für Bearbeitung von Gewindeverbindungen auf zylindrischen und kegelförmigen Innen- und Aussenflächen
von Rohren mit grossen Durchmessern. Das Spannen der Rohre mit zwei Spannfuttern und die angebotenen Böcke ermöglichen die Bearbeitung von Rohren mit einer grossen Länge.
Geeignet sowohl zum Aufbau von Teilen und Anlagen für die Erdöl- und Übertragungsindustrie, als auch zur Wartung solcher Anlagen.
Elektrodynamische Bremse
3-Achsen Digitalanzeige Fagor
2 Stk. 3-Backenfutter Bison 3295 Dm. 500 mm and beiden Seiten der Spindel,
Spannbereich 120 - 350 mm (Option: spezielle harte Außenbacken Spannbereich 120 - 500 mm)
2 Stk. Lynetten auf Stehern Dm. 60 - 260 mm mit Rollen
Längsanschlag für eine Position
Kegeldrehvorrichtung
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten
Reduzierhülse für die Reitstockpinole
Mechanische Bewegung des Reitstocks mit Handrad
Niederspannungs-Maschinenleuchte
Ausrüstung gemäß „CE“
Weitere Modelle mit Spindelbohrung von 155 bis 358 mm, Spitzenweite von 1000 bis 6000 mm sowie mit Drehdurchmesser von 730 bis 1020 mm auf Anfrage.
