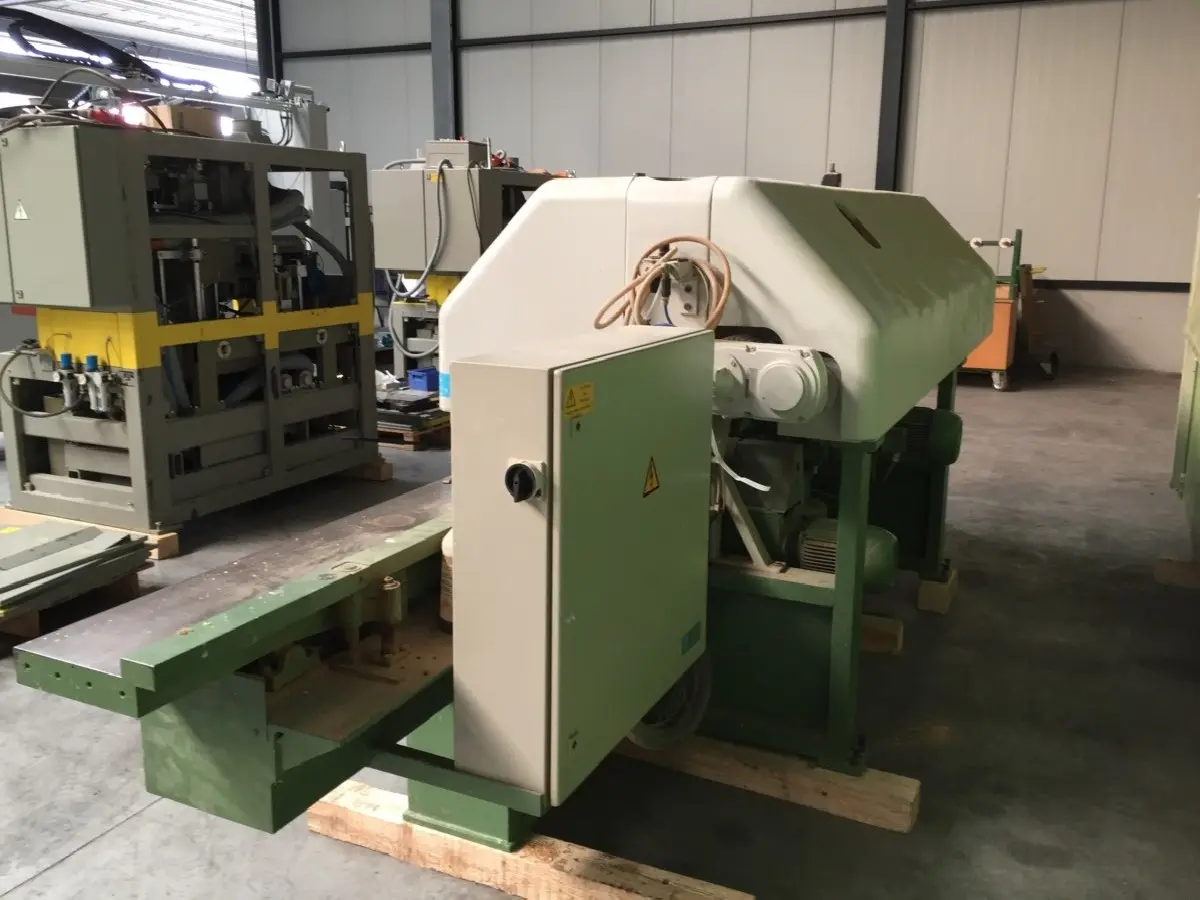

Vierseitenhobelmaschine GUBISCH B 230 P + 1 P

Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 2000 mm
GUBISCH Abricht-, Füge- und Kehlautomat Typ B 230 + 1 P
-------------------------------------------------------
mit 5 Spindeln, mit Profilierpaket
zu den Vorschubwalzen. Antriebsleistung 1,5 KW, 5,0 bis 30,0 m/min.
elektromotorisch stufenlos gekoppelt
mit Dickenwelle. Bedienung am Aggregat
Vorschubwalzenandruck: pneumatisch
Vorschubführungen:mit Kugelbuchsen
Vorschubwalzenbreite:
50 mm, jedoch 1. Welle nach der Abrichtwelle
und nach der Dickenwelle 100 mm (2 x 50 mm)
und vor der linken Welle 30 mm
Abrichttisch: Länge ca. 2000 mm
für die Spanabnahme an Abricht- und Fügespindel bis zu 10 mm
Gesamtbedienung an der Vorderseite der Maschine möglich.
Maschinenabdeckung: Vorderseite aufklappbar, mit Plexiglasfenster
max. 230 mm, min. 15 mm
max. 140 mm, min. 10 mm
elektrische Zentralverstellung aller Vorschubwalzen, aller Druckorgane und
der Dickenwelle.
mechanische Digitalanzeigen an der Horizontalverstellung der linken Spindel
sowie an der Vertikalverstellung des mit der Dickenspindel gekoppelten
geschlitzte Tischlippen an der Abrichtspindel
Schaltanlage nach VDE
Die Maschine ist nach deutschen Vorschriften und Normen ausgelegt.
Sicherheitsschalter für NOT-AUS
elektrische Druckknopfsteuerung, Direkteinschaltung bis
einschließlich 5,5 KW
-------------------------------------------------------
1. Spindel:
-------------------------------------------------------
Lage der Spindel: horitzontal unten
Funktion: abrichten
Umdrehungen: 6.000 U/min.
Flugkreisdurchmesser: 125 mm
2. Spindel:
-------------------------------------------------------
Lage der Spindel: vertikal rechts
Funktion: fügen und profilieren
Umdrechungen: 6.000 U/min.
Flugkreisdurchmesser: 125 mm min., 180 mm max.
ablesbar - mechanische Digitalanzeige
Verstellweg: vertikal 32 mm
3. Spindel:
-------------------------------------------------------
Lage der Spindel: vertikal links
Funktion: Breite hobeln
Umdrehungen: 6.000 U/min.
Flugkreisdurchmesser: 125 mm min., 200 mm max.
Verstellbereich: horizontal 15 mm (125 mm D)
Bis 230 mm (160 mm D)
Verstellweg: vertikal 32 mm
Maßeinstellung ablesbar von Mechanischer Digitalanzeige

Nach Universalwelle manuell einstellbar.
Linke Seitenanschläge:gemeinsam mit der linken Welle auf
4. Spindel:
-------------------------------------------------------
Lage der Spindel: horizontal oben
Funktion: Dicke hobeln oder profilieren
Umdrehungen: 6.000 U/min.
Flugkreisdurchmesser: 180 mm max.
Verstellbereich: vertikal automatisch mit dem Vorschub
6 - 140 mm (Durchmesser 125 mm)
balken.Feineinstellung händisch.
Maßeinstellung des Vorschubs ablesbar von
mech. Digitalanzeige
ablesbar mech. Digitalanzeige
5. Spindel:
-------------------------------------------------------
Lage der Spindel: oben/unten/links, schwenkbar
Funktion: Universalspindel für Profilfräsungen oben/unten/links
Umdrehungen: 6.000 U/min.
Flugkreisdurchmesser: kleinster Werkzeugdurchmesser 100 mm
größter Werkzeugdurchmesser 180 mm
Verstellungen: händisch, vertikal-horizontal und schwenken
mech. Digitalanzeige an der Horizontal- und Vertikalverstellung
-------------------------------------------------------
Profilierpaket
Angetriebene Einzugswalze 50 mm, pneumatisch
Uniwelle für 200 mm Sägeblattdurchmesser
Inklusive den vorhanden Hobelköpfen
(technische Angaben laut Hersteller - ohne Gewähr!)
