| Hersteller | VDF-WOHLENBERG |
| Typ | E 1120 B |
| Baujahr | 1963 / retrofit 2014 |
| Spindelkopf | : |
| Umlaufdurchmesser über Bett | 1110 mm |
| Gesamtleistungsbedarf | kW |
| Spitzenhöhe | über Flachbahn 560 mm |
| Werkstückgewicht | Max. Werkstückgewicht: |
| Pinolenhub | 280 mm |
| Steuerung | konventionell |
| Maschinengewicht | 22,75 t |
| Drehlänge | Max. Drehlänge 4000 mm |
| Antriebsleistung | 37 kW |
| Raumbedarf ca. | 9 x 3 x 1,9 m |
| Umlaufdurchmesser über Schlitten | 885 mm |
| Planscheibendurchmesser | 1000 mm |
| Arbeitsbereich | : |
| Pinolenkegel | 75° |
| Spindelbohrung | 80 mm |
| Lieferzeit | Kurzfristig |
| Planscheibe | , Durchmesser 1000 mm wir 4 Grundbacken |
| Preis |
Auf Anfrage |
Maschinenart: Schwerdrehmaschine

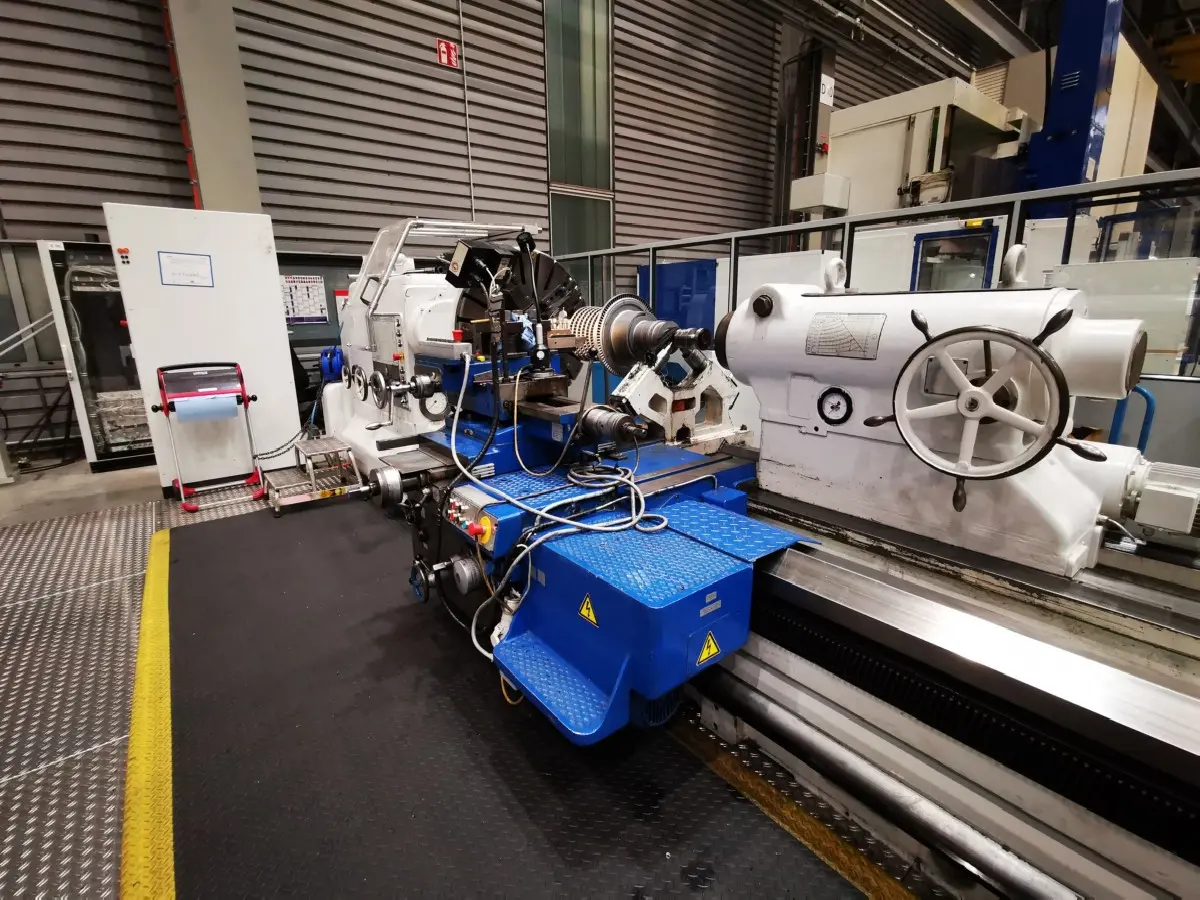

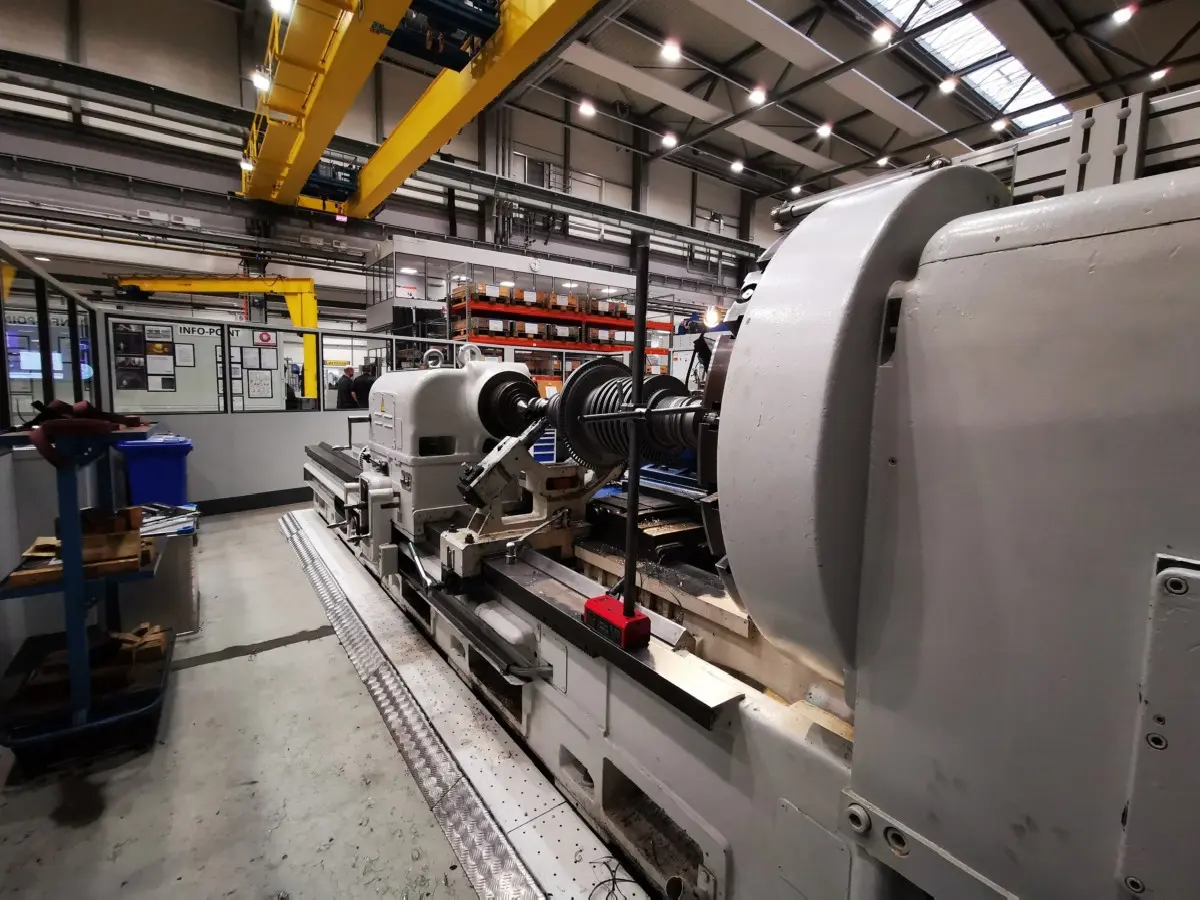

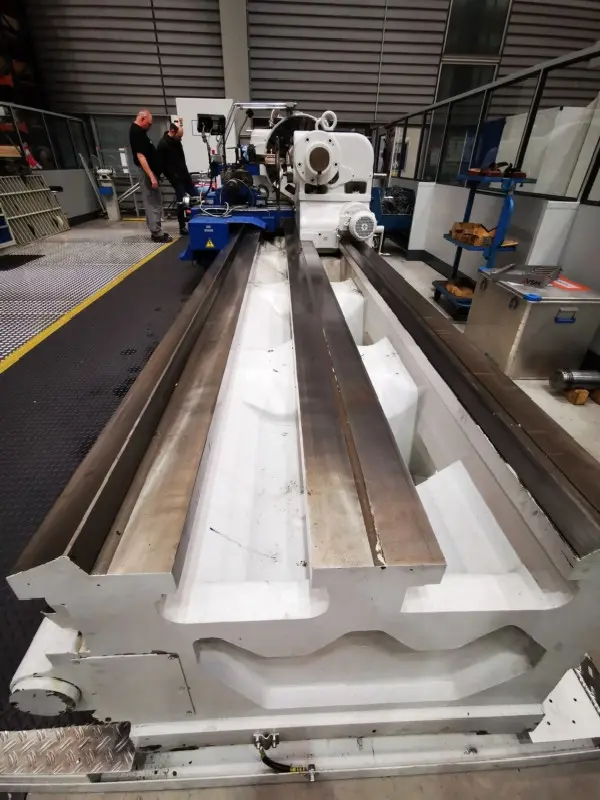

Schwerdrehmaschine mit 3 Bahnenbett
Dadurch ist es möglich an der Lünette und Reitstock vorbei zu fahren
und in einer Spannung zu drehen, planen, zentrieren und bohren.

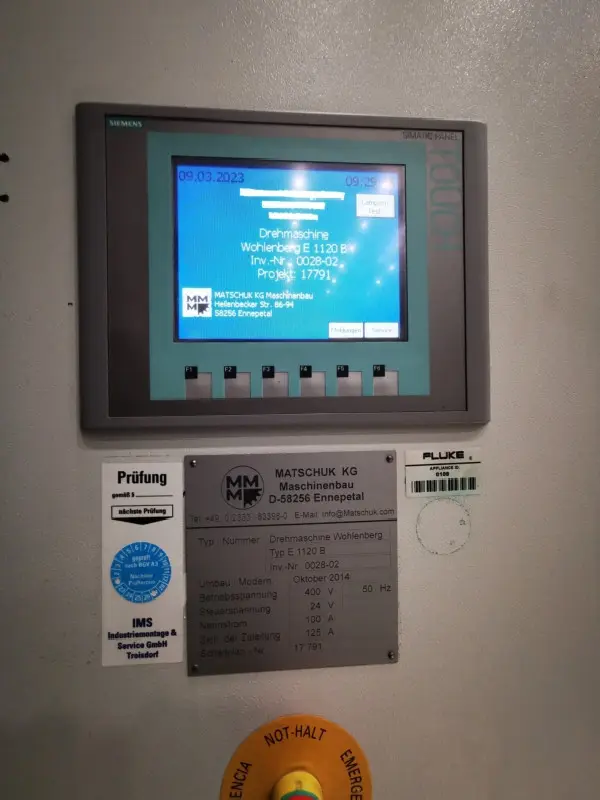

Die Drehmaschine wurde im Oktober 2014 von der Fachfirma Matschuk KG
modernisiert.
Max. Umlaufdurchmesser 1110 mm
Max. Umlaufdurchmesser über Schlitten 885 mm
Größte Spitzenweite 4300 mm
Zwischen den Spitzen ohne Setzstock (Lünette) 12500 kg
Zwischen den Spitzen mit einem Setzstock (Lünette)16000 kg
Zwischen den Spitzen mit zwei Setzstöcken (Lünetten) 20000 kg
Es jedoch nur ein Setzstock (Lünette) vorhanden.
Drehzahlbereich 1,12 - 315 1/min.
Reistock:
Flächenbedarf:
Länge x Breite x Höhe: 9000 x 3000 x 1900 mm
Maschinegewicht 22750 kg
Transportabmessungen:
Maschine Länge x Breite x Höhe: 8000 x 2300 x 1900 mm
Schaltschrank Länge x Breite x Höhe: 1000 x 600 x 2200 mm

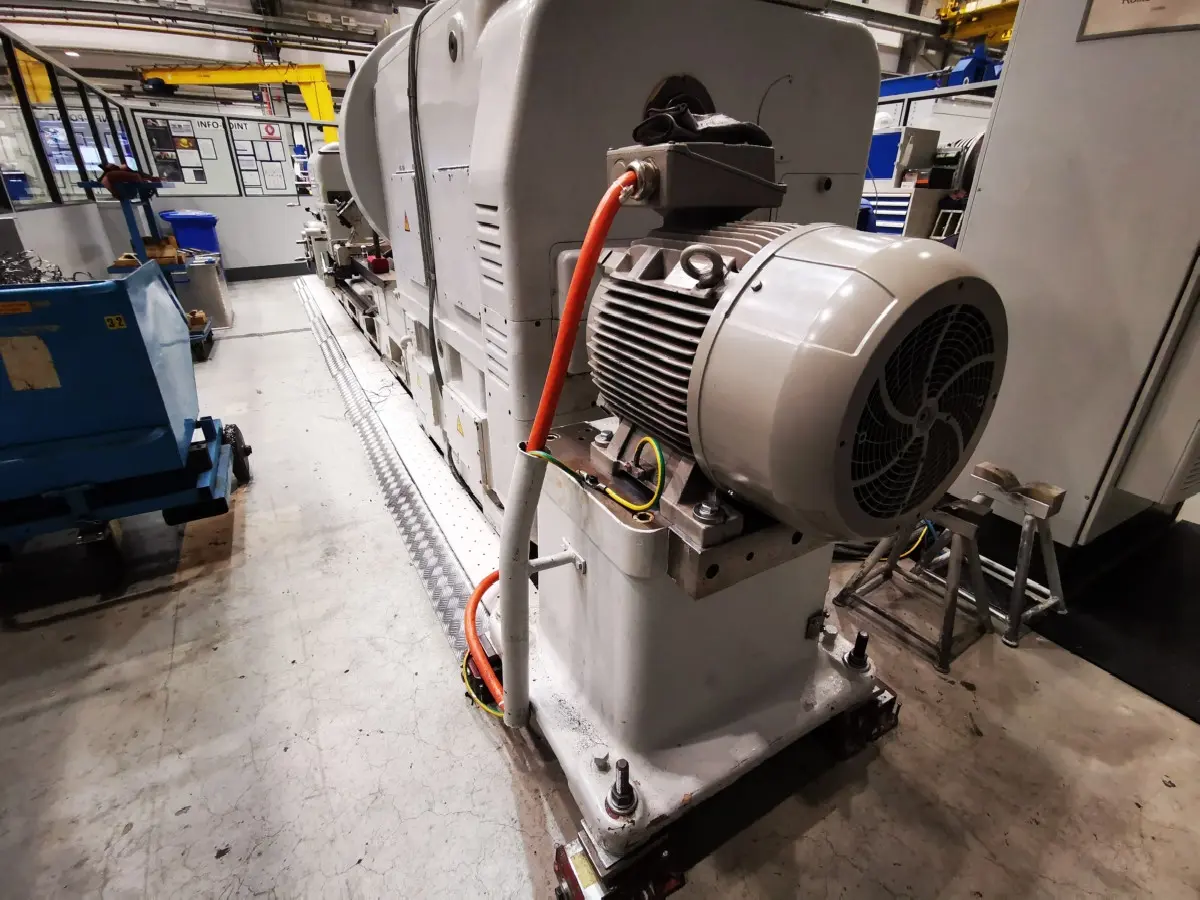

Hauptmotor Länge x Breite x Höhe: 800 x 700 x 1300 mm
Ausstattung:

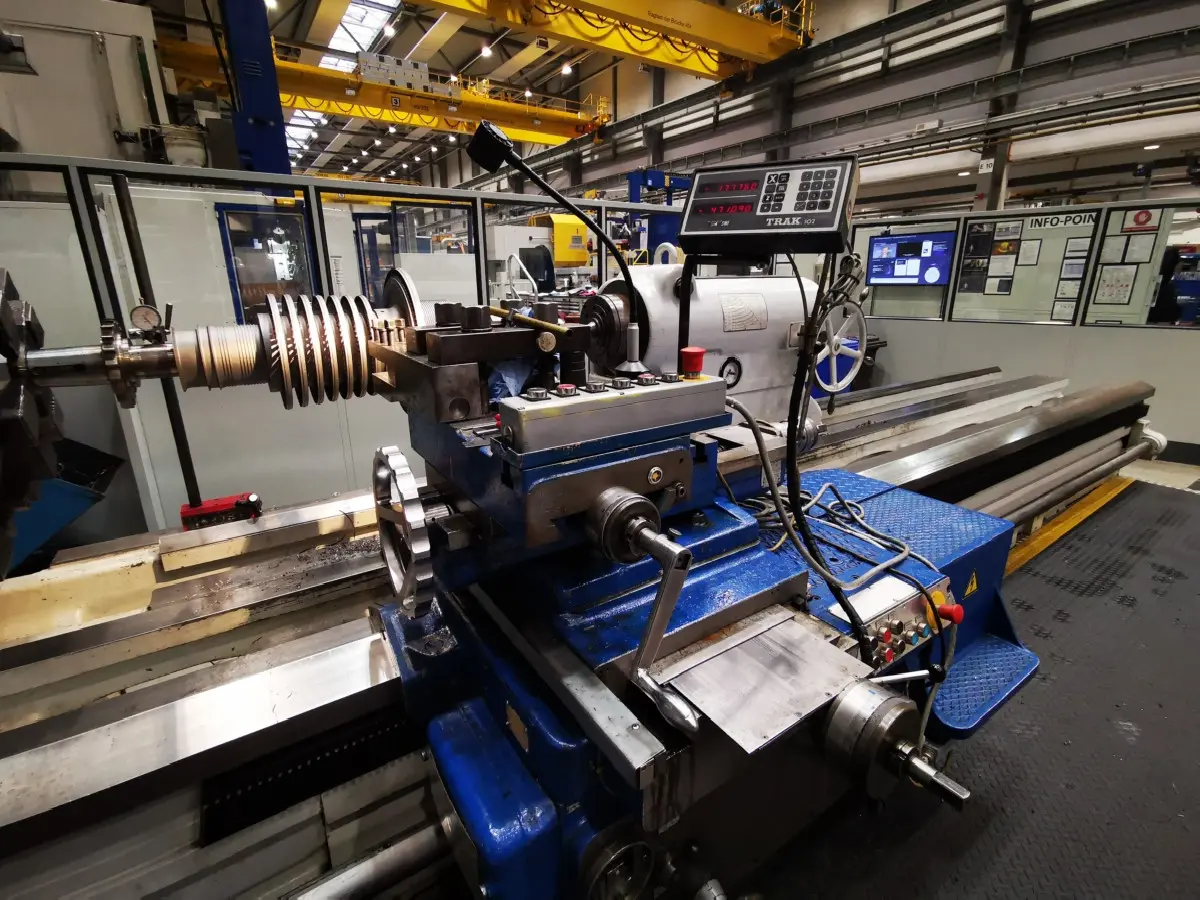

2-Achsen Digitalanzeige
Selbstgang im Obersupport, 500 mm zum Kegeldrehen und Gewindeschneiden
Ein Setzstock (Lünette) Spannbereich 40 bis 450 mm
Bettschlitten mit motorischen Eilgang
Reistock motorisch verfahrbar

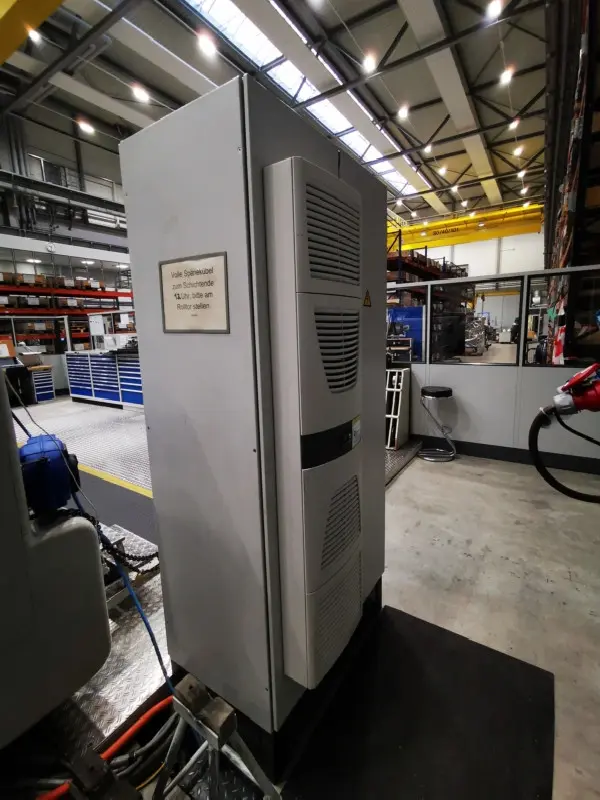

Separater Schaltschrank mit Klimagerät
Maschinendokumentation
