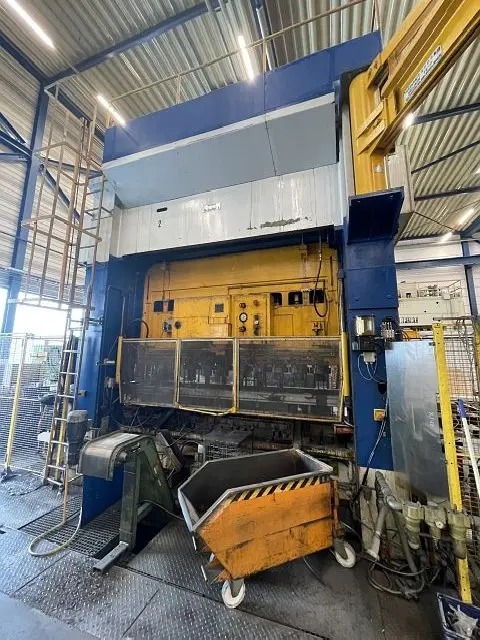

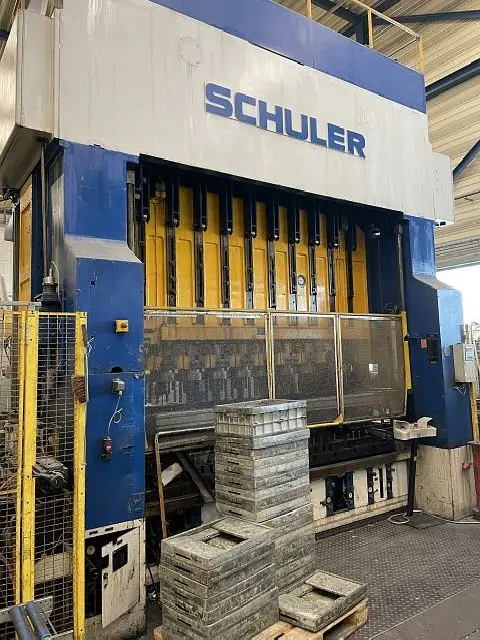

Transferpresse SCHULER T2-250-10-300, B.j. 1969

Technische Spezifikation
Pressen-Bauart
Stösselauswerfer / Stösselkissenja
Tischkissen ja

Pressenkräfte
Gesamt-Nennkraft 250to

Pressentisch
Aufspannfläche (links-rechts) 2990mm
Aufspannfläche (vorne-hinten) 900mm

Stössel
Hub 320mm

Stössel (mechan. Presse)
Stössel-Verstellung 60mm
Hubzahl min. 7/min
Hubzahl max. 21/min
Hauptantrieb Leistung 30kW

Stösselauswerfer / Stösselkissen
Hub 125mm

Ziehkissen (Tischkissen)
Anzahl Kissen 10
Ziehkissen Kraft 6.5to
Hub 130mm
Wirkungsweise pneumatisch
Gesteuert nein

Werkzeug-Einbauabmessungen
Werkzeug-Einbauhöhe (Hub unten, Verstellung oben) 600mm

Anlagedaten (Bandanlagen)
Blechbreite (max) 300mm
Blechstärke (max) 2.75mm

Technische Beschreibung

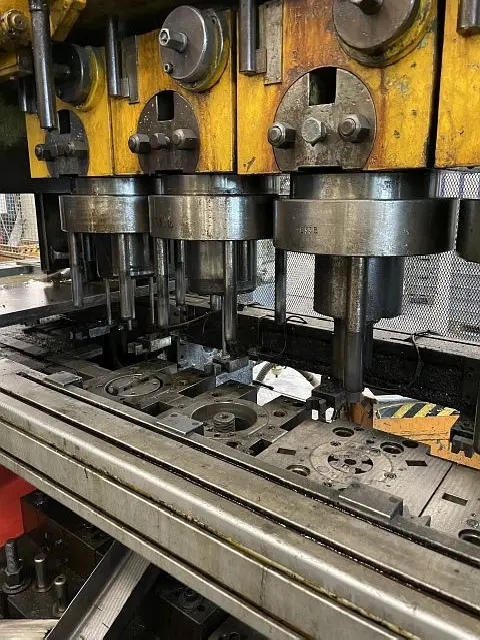

Stufenpresse mit 10 Stufen
