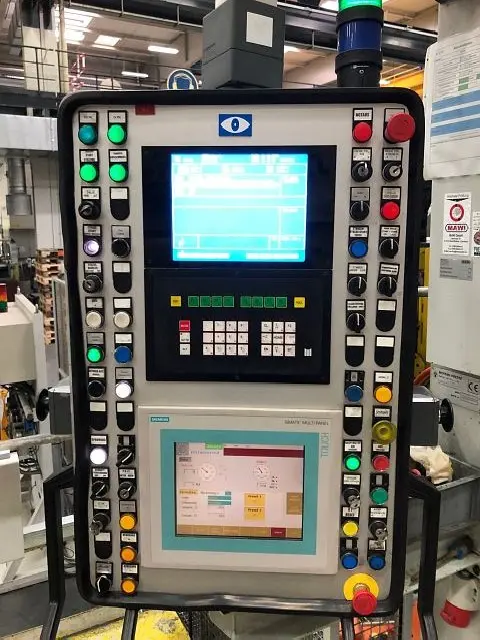

STEUERUNG
SPS Steuerung
PRESSEN-BAUART
Antriebssystem: Gelenkantrieb
Gestellbauart: 2-Ständer, Zuganker
Fenster im Seitenständer: ja
Anzahl Pleuel / Zylinder: 2
Anzahl Stösselwirkungen: 1
Tischkissen: nein
Durchfall-Loch im Tisch: nein
Werkzeug Schnellwechselsystem: ja
Schiebetisch Bauart: vorne
Material-Durchlaufrichtung: links-rechts
PRESSENKRÄFTE
Gesamt-Nennkraft: 400 to
PRESSENTISCH
Aufspannfläche (links-rechts): 3000 mm
Aufspannfläche (vorne-hinten): 1200 mm
Höhe über Flur: 1100 mm
STÖSSEL
Stösselkraft: 400 to
Aufspannfläche (links-rechts): 3000 mm
Aufspannfläche (vorne-hinten): 1200 mm
Hub: 400 mm
Hubzahl max.: 30 /min
STÖSSEL (MECHAN. PRESSE)
Stössel-Verstellung: 200 mm
autom. Stösselverstellung: ja
hydraulische Überlastsicherung: ja
Hauptantrieb Leistung: 48 kW
WERKZEUG-EINBAUABMESSUNGEN
Werkzeug-Einbauhöhe (Hub unten, Verstellung oben): 800 mm
Abstand zw. den Ständern (links-rechts): 3000 mm
freier Durchgang seitlich (Breite): 1800 mm
freier Durchgang seitlich (Höhe): 900 mm
PLATINENLADER
Bauart: Portal

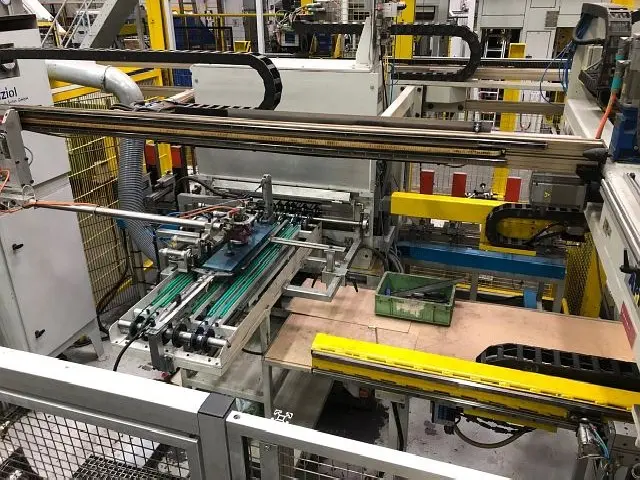

TRANSFERSYSTEM
Werkzeugabstand, Hub X max.: 1000 mm
Werkzeugabstand, Hub X min.: 0 mm
Hub Z max.: 200 mm
Abstand Pressentisch - Greiferschiene min.: 400 mm
ELEKTRISCHE ANSCHLUSSDATEN
Anschlussspannung: 380 V
Netzfrequenz: 50 Hz
ABMESSUNGEN / GEWICHTE
Höhe über Flur: 6500 mm
Höhe unter Flur: 0 mm
Gesamtgewicht ca.: 80000 kg
ZUSATZAUSRÜSTUNG (PRESSEN)
Pressen-Automation: ja
Greiferschienen-Transfer: ja
CE konform: ja
+ Platinen-Beölung RAZIOL
+ Schrottförderer (über Flur)
