Hersteller | UNION |
Typ | BFT 90/3-1 |
Baujahr | 1991 |
Werkzeugaufnahme | 50 ISO |
Drehmoment an der Spindel | 1600 Nm |
x-Weg | 1600 mm |
y-Weg | 1250 mm |
Eilgang | 3150 mm/min |
Steuerung | konventionell (konventionell) |
Maschinengewicht | 9000 kg |
Spindeldurchmesser | 102 mm |
Schleichgang | 5 mm/min |
T-Nuten - Breite | 22 mm |
T-Nuten - Abstand | 140 mm |
Gesamtanschlußleistung | 27 kW |

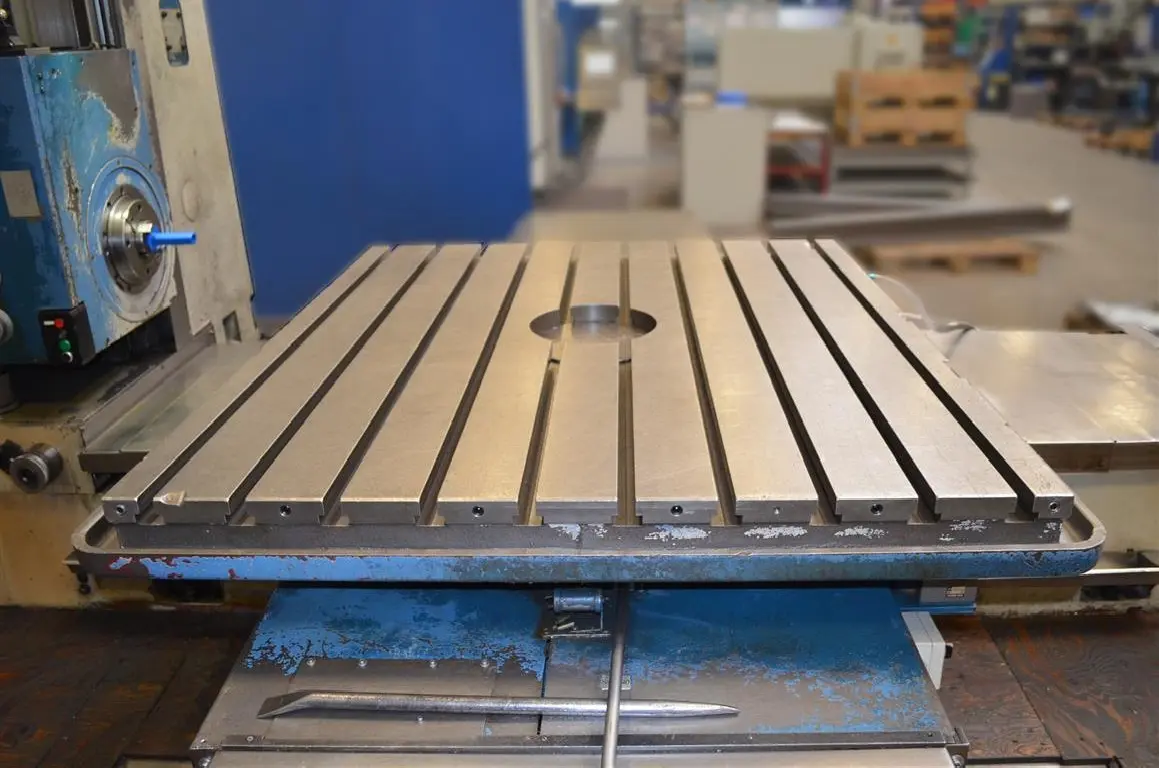

Aufspanntisch | 1250 x 1400 mm |
Spannung | 380 V |
Frequenz | 50 Hz |
Bohrspindel | 102 mm |
Preis | |
Stufenanzahl | 24 |

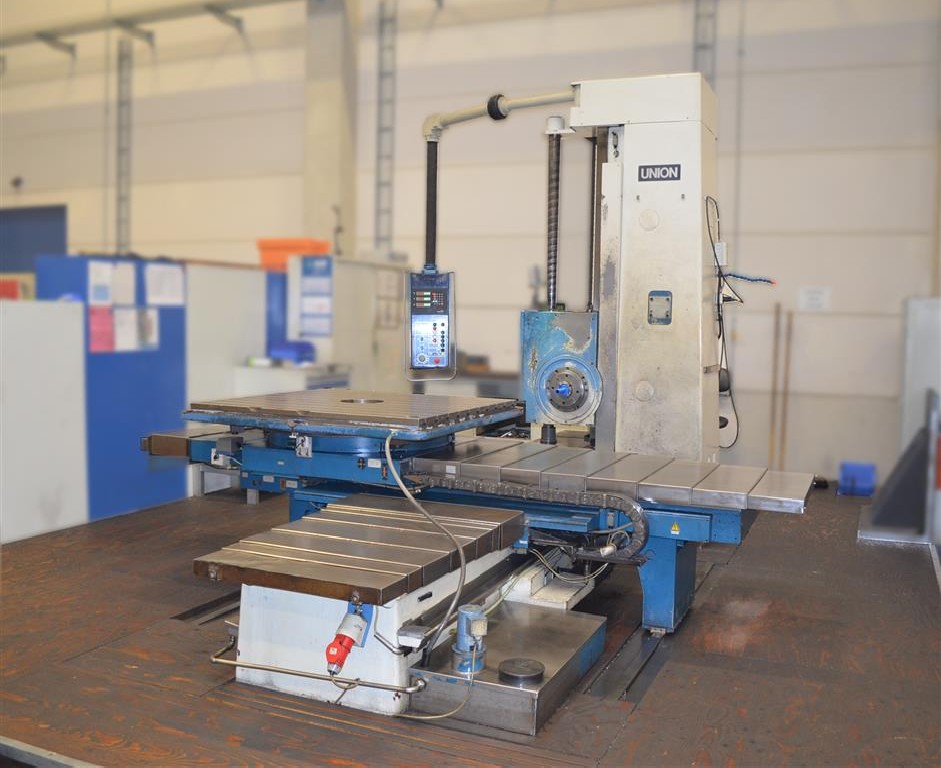

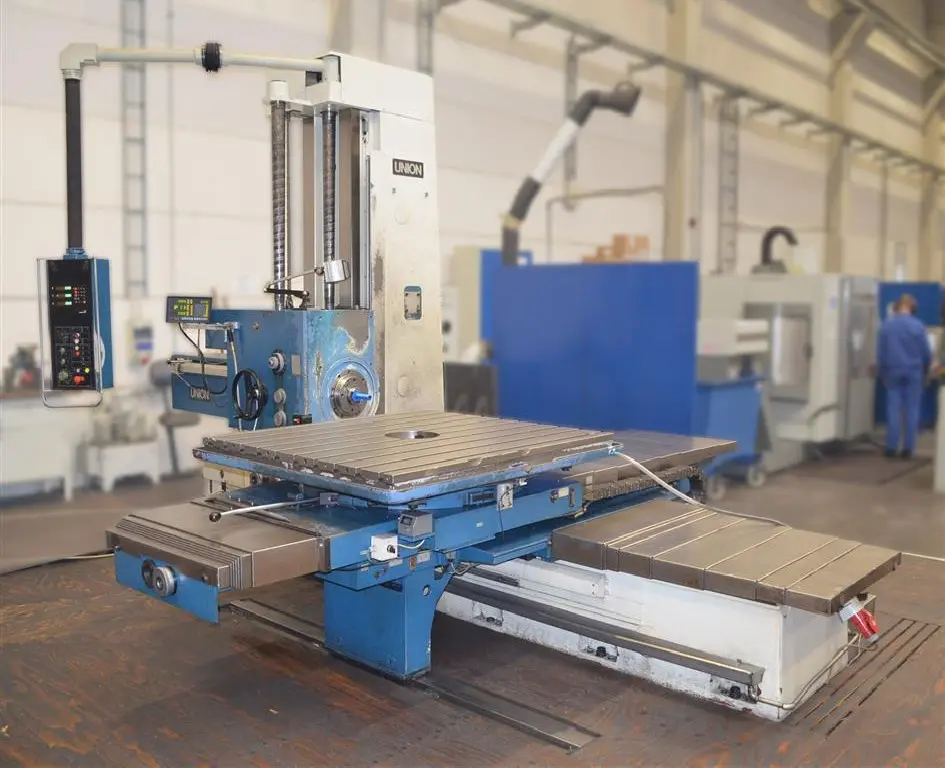

Maschinenart: Tischbohrwerk
Lieferzeit: : Sofort verfügbar
Tischlängsweg (Z-Weg): 1600 mm
Tischdrehbewegung (B-Achse): 360 °
Zentrierbohrung des Tisches: 140 H6 mm
Max. Werkstückgewicht: 2500 kg
Axialbewegung der W-Achse: 710 mm
Drehzahlen der Bohr- und Frässpindel:: 8-1600 U/min
Antriebsleistung : 11 kW
Vorschübe, X-,Y-, Z-, W-Achse: 1-2500 mm/min
Anzahl der Vorschübe: 35
Max. Vorschubkraft X, Y, Z, W- Achse: 16000 N
Durchmesser Plansupport: 460 mm
T-Nuten des Planschiebers Breite/Abstand: 14/150 mm
Planschieberweg (U-Achse): 160 mm
Drehzahlen Planschieber: 8-250 U/min
Vorschübe Planschieber: 0,2-500 mm/min
Eilgang Planschieber: 630 mm/min
Schleichgang Plansupport: 2,5 mm/min
Abmessungen der Maschine (LxBxH): 5850 x 2020 x 3035 mm
Bedienkomfort, Präzision, Zuverlässigkeit und Produktivität sind die entscheidenden Merkmale dieser universellen Werkzeugmaschine.
Bohr- und Fräsarbeiten sowie Plandreharbeiten können in einer Aufspannung an fünf Seiten eines Wekstückes ausgeführt werden.
Durch die konstruktive Gestaltung, wie nitriergehärteten Bohrspindel in gehärteter und gehonter Frässpindel, direkte Lagerung der Fräspindel in zwei doppelreihigen Zylinderrollenlagern und zwei Axiallagernhöchster Genauigkeit sind hohe Kreisformgenauigkeiten erreichbar.
Hauptmerkmale der Maschine sind:
-Hohe Antriebsleistung
-Günstiger und feingestufter Drehzahl- und Vorschubbereich
-Getrennte Antriebe für Drehzahlen und Vorschübe
-Automatische, hydraulische Klemmung für Spindelstock, Längs- und Querschlitten
-Einhebelklemmung für Bohrspindel und Drehtisch mit elektrischer Verriegelung
-Axialverstellbare Bohrspindel
-Zentrale Anordnung aller Bedienelemente am Bedienpendel
-Hohe statische und dynamische Steife
-Gehärtete und geschliffene Zahnräder
-Bohr und Frässpindel nitriergehärtet
-Hohe Rundlaufgenauigkeit des Hauptspindelsystems
-Wälzschraubtriebe für die Hauptachsen X,Y,Z
-Teleskopabdeckung der Bett-Führungsbahnen zwischen Ständer und Tisch sowie Querbewegung
-Verschleißarme Kunstoffbeläge der Führungsbahnen
-Kabelführung an der Tischpartie über Energieführungsketten
-Automatische Umlaufschmierung aller Getriebe
-Wegabhängige Impulsschmierung der Führungsbahnen
-Nachstellbare Spindelmuttern

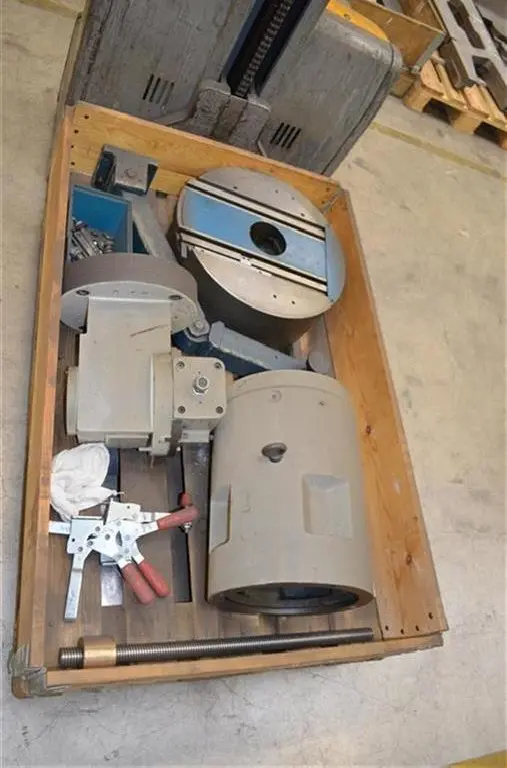

Besonders hervorzuheben ist die umfangreiche Ausstattung der Maschine:
Senkrechtfräskopf:
Aufnahmekörper und schwenkbarer Fräskopf bilden die Senkrechtfräseinheit, die durch die Bohrspindel über Mitnehmersteine angetrieben wird.
Stützlager:
Diese Einheit wird für schwere Bohr und Fräsarbeiten mit ausgefahrener Bohrspindel eingesetzt
Aufsetzbarer Plansupport:
Ausgestattet mit Meßuhreinrichtung zum genauen Einstellen des Planschiebers.
Kühlmitteleinrichtung für die Stahlbearbeitung

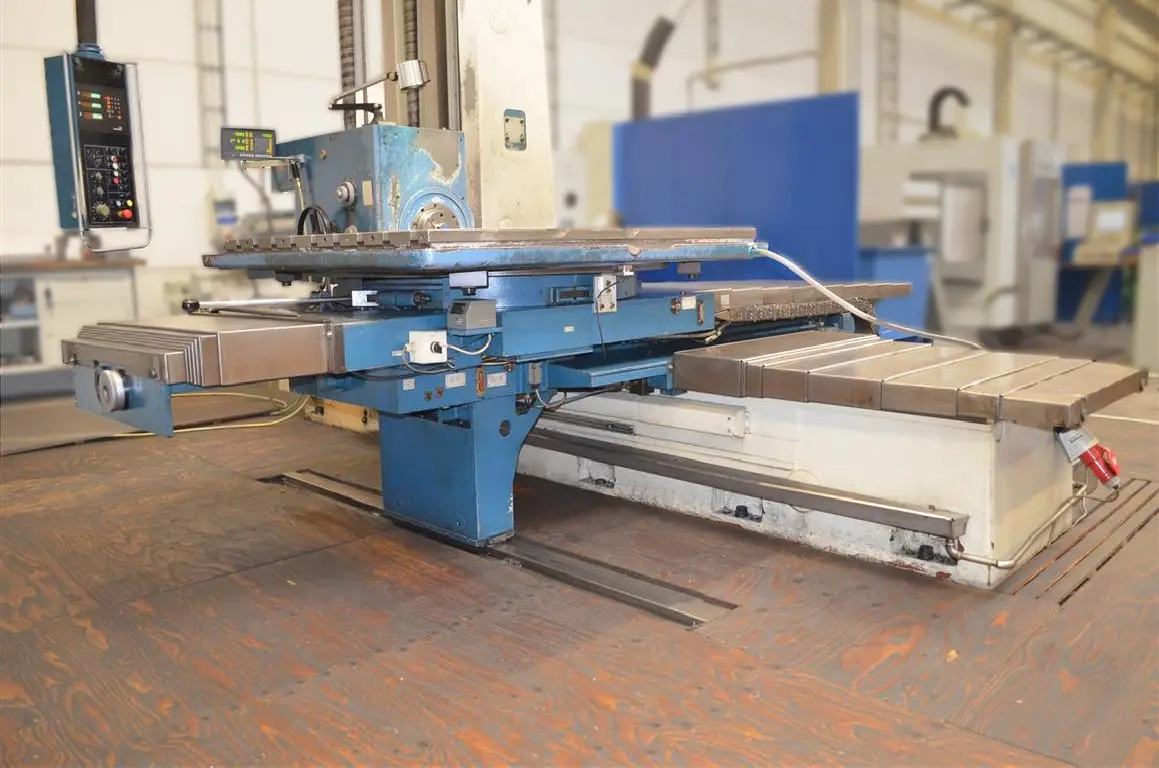

-Tischquerbewegung mit senkrechter Längsschlittenabstützung 1600mm
-Gehärtete Bett- und Längsschlittenführungsbahnen
-Teleskopabdeckung zwischen Tisch- und Bettende.
