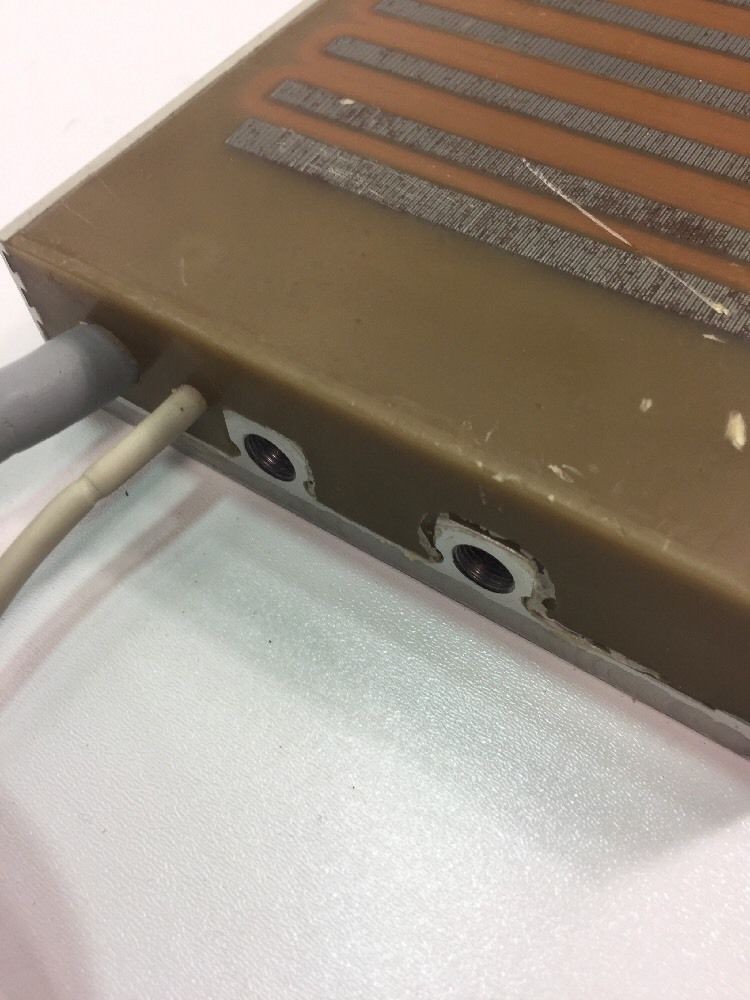

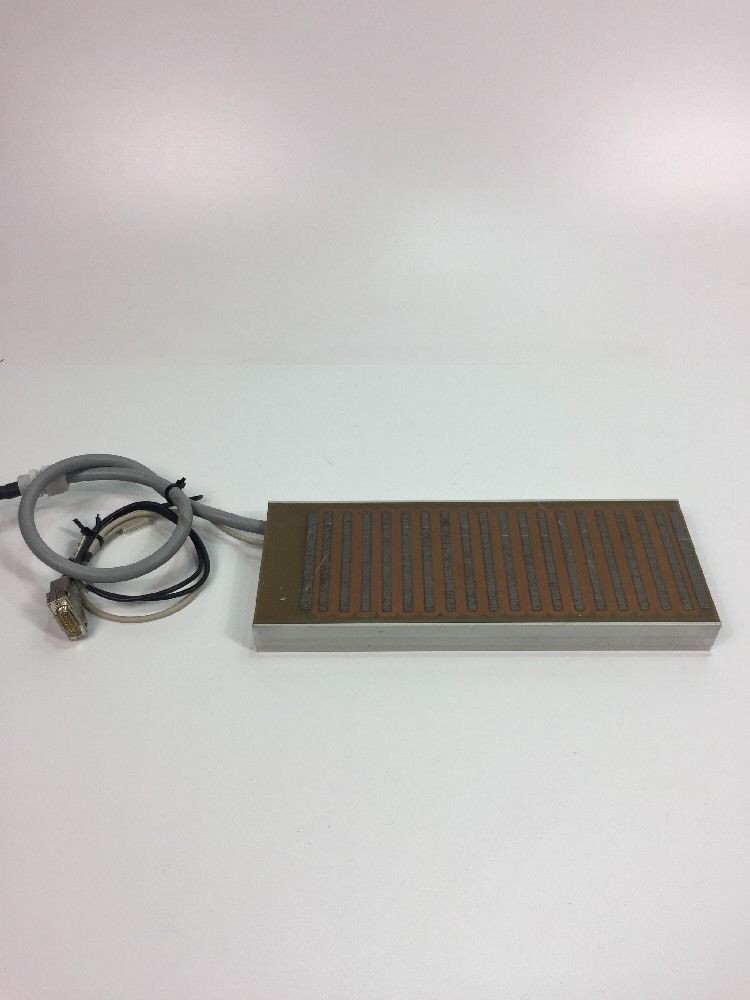

Tecnotion Type TBW 18 N
Linear Motor FP 2400 N
• Typecode: 4022 368 5196
Folgende Angaben laut Hersteller
• Leistung• Maximale Kraft @ 10°C/s Magnet @ 25°C Fu N 2700• Spitzenkraft @ 6°C/s Magnet @ 25°C Fp N 2400• Dauerkraft bei Wasserkühlung Spulen @ 100°C Fcw N 1200• Dauerkraft bei Luftkühlung Spulen @ 100°C Fc N 1140• Höchstgeschwindigkeit** @ 560 V vmax m/s 3• Kraftkonstante des Motors Spulen @ 25°C K N/Arms 186• Motorkonstante Spulen @ 25°C S N2/W 2580
• Elektrisch• Maximaler Strom Magnet @ 25°C Iu Arms 19,6• Spitzenstrom Magnet @ 25°C Ip Arms 15,0• Dauerstrom bei Wasserkühlung Spulen @ 100°C Icw Arms 6,5• Gegen-EMK Phase-Phasepeak Bemf V / m/s 152• Widerstand pro Phase Spulen @ 25°C ohne Kabel Rf O 4,4• Induktion pro Phase I < 0.6 Ip Lf mH 35• Elektrische Zeitkonstante Spulen @ 25°C te ms 8
• Thermisch• Maximaler Dauer-Leistungsverlust Alle Spulen Pc W 726 • Thermischer Widerstand Rth °C/W 0.10• Thermische Zeitkonstante Minimum tth s 87• Durchfluss der Wasserkühlung für ?T=3K Fw l/min 3,1 • Druckabfall der Wasserkühlung laut Angabe DELTAPw bar 1• Temperatursensoren PTC 1kO and KTY21-6• Mechanisch

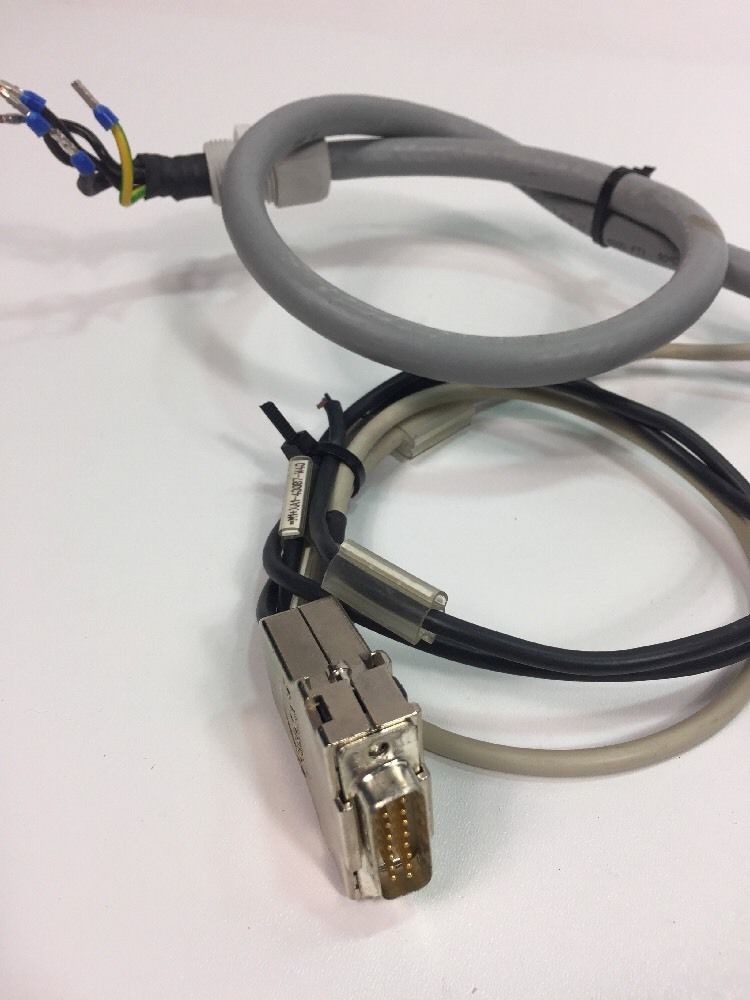

• Gewicht der Spuleneinheit ohne Kabel M kg 7,3• Länge der Spuleneinheit ohne Kabel L mm 344• Anziehungskraft des Motors rms Fa N 4900• Magnetischer Pitch NN t mm 24• Gewicht der Kabel m gr/m 180
Irrtuemer vorbehalten
8 kg
H1r1b10 MP7
40 x 13 x 5 cm
