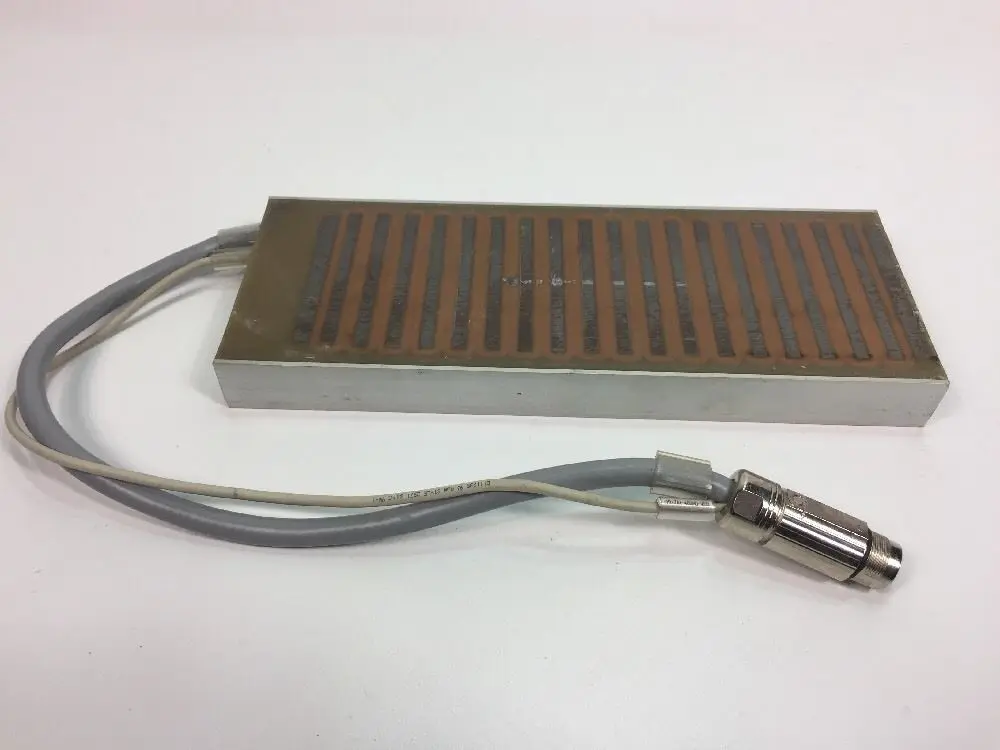

Tecnotion Type TBW 18 N
Linear Motor FP 2400 N
• Typecode: 4022 368 5196
Folgende Angaben laut Hersteller
• Leistung?• Maximale Kraft @ 10°C/s Magnet @ 25°C Fu N 2700?• Spitzenkraft @ 6°C/s Magnet @ 25°C Fp N 2400?• Dauerkraft bei Wasserkühlung Spulen @ 100°C Fcw N 1200?• Dauerkraft bei Luftkühlung Spulen @ 100°C Fc N 1140?• Höchstgeschwindigkeit** @ 560 V vmax m/s 3?• Kraftkonstante des Motors Spulen @ 25°C K N/Arms 186?• Motorkonstante Spulen @ 25°C S N2/W 2580
• Elektrisch?• Maximaler Strom Magnet @ 25°C Iu Arms 19,6?• Spitzenstrom Magnet @ 25°C Ip Arms 15,0?• Dauerstrom bei Wasserkühlung Spulen @ 100°C Icw Arms 6,5?• Gegen-EMK Phase-Phasepeak Bemf V / m/s 152?• Widerstand pro Phase Spulen @ 25°C ohne Kabel Rf O 4,4?• Induktion pro Phase I < 0.6 Ip Lf mH 35?• Elektrische Zeitkonstante Spulen @ 25°C te ms 8
• Thermisch?• Maximaler Dauer-Leistungsverlust Alle Spulen Pc W 726 ?• Thermischer Widerstand Rth °C/W 0.10?• Thermische Zeitkonstante Minimum tth s 87?• Durchfluss der Wasserkühlung für ?T=3K Fw l/min 3,1 ?• Druckabfall der Wasserkühlung laut Angabe DELTAPw bar 1?• Temperatursensoren PTC 1kO and KTY21-6?• Mechanisch
• Gewicht der Spuleneinheit ohne Kabel M kg 7,3?• Länge der Spuleneinheit ohne Kabel L mm 344?• Anziehungskraft des Motors rms Fa N 4900?• Magnetischer Pitch NN t mm 24?• Gewicht der Kabel m gr/m 180??
Irrtuemer vorbehalten
8 kg
H1r1b10 mp8
40 x 13 x 5 cm
