| Hersteller | HAULICK & ROOS |
| Typ | RVD 3000-2000 |
| Baujahr | 2005 |
| Steuerung | Siemens S7 |
| Gesamtleistungsbedarf | kW |
| Steuerung | CNC |
| Hub | 20-160 mm |
| Maschinengewicht | t |
| Druck | 300 t |
| Raumbedarf ca. | m |
| Hubzahl | 20 - 100 Hub/min |
| Lieferzeit | Sofort |
| Preis |
Auf Anfrage |
| Technische Daten | : |

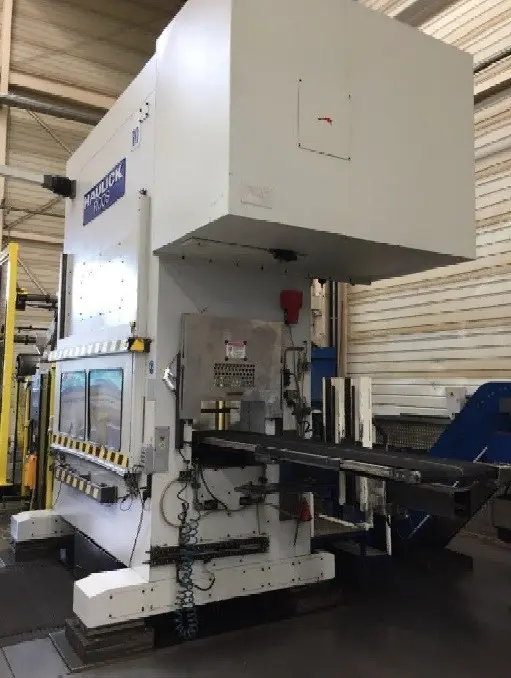

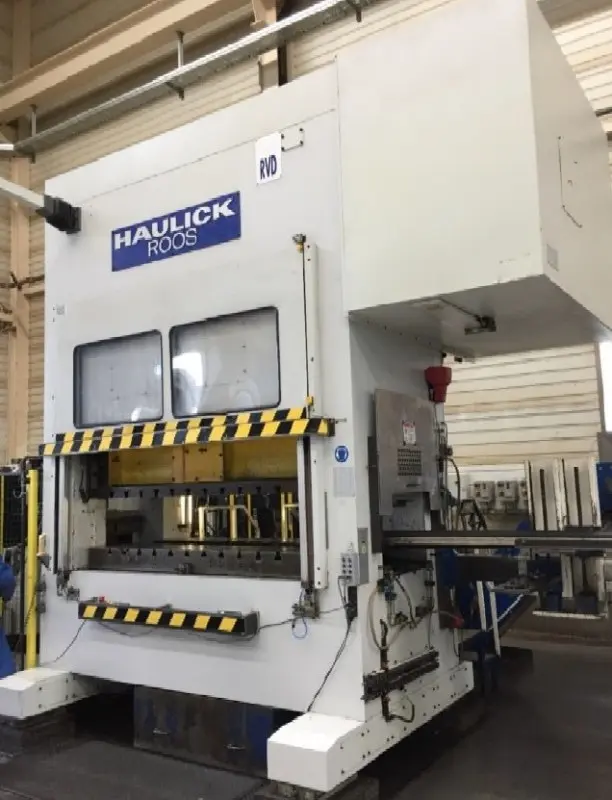

Maschinenart: Stanzautomat-Doppelständer
Verkauft wird ein Präzisions- Stanz- und Umformautomat (300To) des Hersteller
Haulick + Roos.
Maschine inklusive Bandanlage des Hersteller Arku.
• Nennpresskraft 3.000 KN
• Hubzahl 20 – 100 1/min

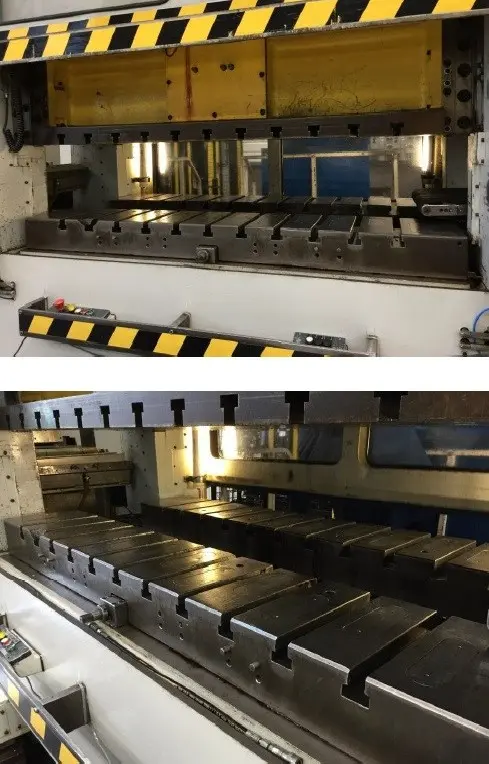

• Pressentischfläche 2.000 x 1.000 mm
• Stösselspannfläche 2.000 x 950 mm
• Werkzeugeinbauhöhe max. 500 mm (bei Hubhöhe 160 mm im UT)
• Stössellageverstellung 150 mm
• Stössellage-Feinverstellung Genauigkeit 0,01 während dem Lauf verstellbar
• Hydraulische Überlastsicherung
• Aufstellelemente

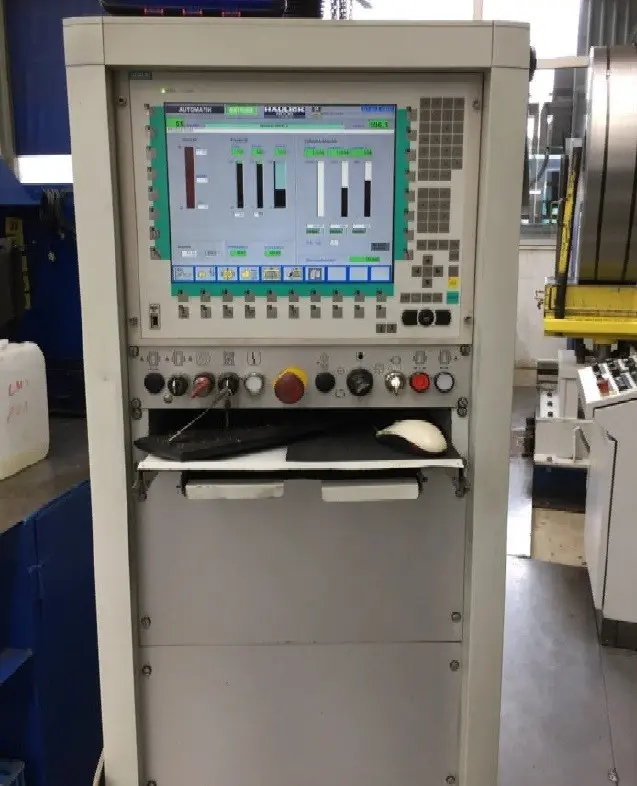

• PC-Steuerung Siemens S7 mit PC Touch 15 Zoll
• Presskraftanzeige mit Überwachungsfunktion
• Nockenschaltwerk 8-fach
• Pressenkörper und Stössel aus Kugelgraphitguss (GJS/GGG)
Planetengetriebe:
• Erhöhtes Arbeitsvermögen
• Hydraulische Kupplungs-/Bremskombination
Hubverstellung automatisch 20-160 mm:
Hubabstufung: 20, 32, 42, 53, 64, 75, 85, 95, 105, 114, 122, 130, 137, 148,
156, 160 mm
Schwingungselemente:
1 Satz bestehend aus 4 Stück VISCO Dämpfung
Steckdosen / Anschlüsse:
Diverse Steckdosen 230 V und 400 V
Verkettung für Bandschmiergerät:
Elektrische Schnittstelle vorbereitet, für die Ansteuerung eines
Bandschmiergerätes

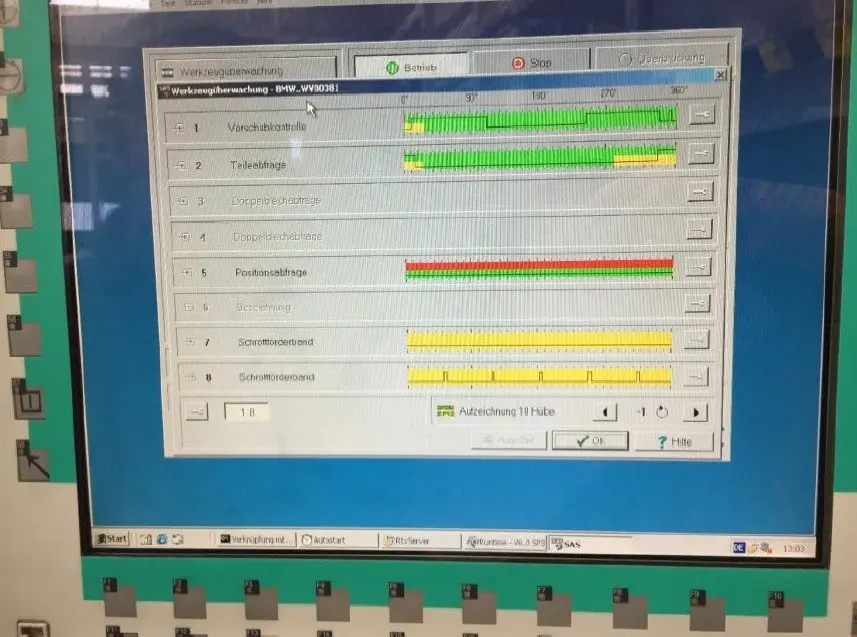

Werkzeugsicherung SAS 800
Komfortable Werkzeugüberwachung auf PC-Basis mit folgenden Funktionen:
- 8 digitale Eingänge
- Übersichtliche grafische Darstellung der Eingangssignale und der
Parameterdaten zur schnellen Störungsdiagnose
- AUTO-SET Funktion: Automatisches Aufzeichnen der Sensorsignale
Werkzeugtragkugelleisten durchgehend:
2 Stück durchgehende Tragkugelleisten mit Schnellverschlusskupplungen. Mit
Halterungen
und Abfrage über Endschalter, am Pressenkörper seitlich montiert

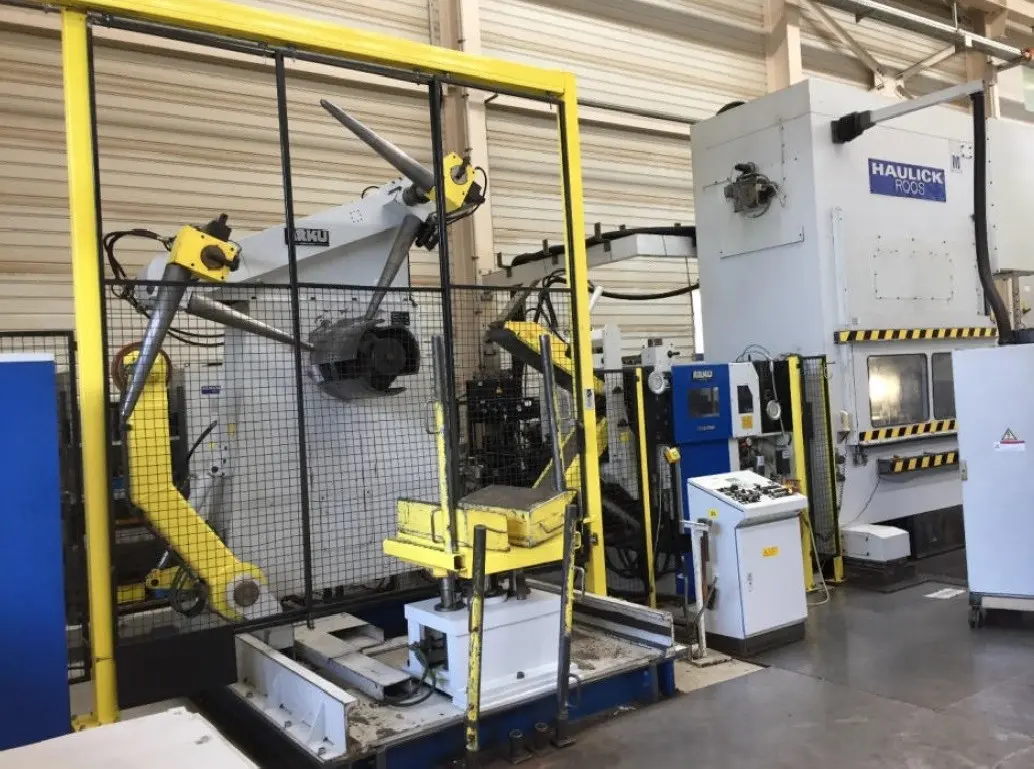

Zusatzausstattung Arku Bandanlage:
• Bandbreite 50 - 500 mm
• Banddicke 0,5 - 5 mm
• Bandquerschnitt max. 1.250 mm²
• Coilgewicht max. 5.000 kg
Arku-Vorschubrichtmaschine CompactFeed® 50500/9:
• Bandbreite 50 - 500 mm
• Banddicke max. 5 mm
• Richtwalzendurchmesser 56 mm
• Richtwalzen hartverchromt mit Abstützung
• Richtwalzenanzahl 9 Stück
• Richtwalzendurchmesser 56 mm
• Taktlüftung: hydraulisch, zuschaltbar bis 80 Hübe / min
ARKU - Einseitenhaspel AH 5000/500/MSG-4Q:
• Bandbreite ab 80 mm mit angelegtem Andrückarm
• Spreizbereich 470 – 530 mm
• Coilaussendurchmesser 1.600 mm
• Tragfähigkeit 5.000 kg
• Hydraulische Spreizung
• Andrückarm mit angetriebener Andrückrolle
• Coilführung hinten über zwei Konusrollen verfahrbar
• Coilführung vorne über zwei Konusrollen schwenk- und verfahrbar
• Antrieb – arbeitet im Automatikbetrieb als verschleißfreie und
geräuscharme Bremse
ARKU – Coilladestation:
• Hebehub des Ladestuhls: ca. 500 mm
• Haspelverfahrweg: ca. 1300 mm
ARKU – Einführhilfe:
• an der Richtvorschubeinheit angebaut
• ermöglicht das gefahrlose Übergeben des Bandanfanges an die
Richtmaschine
Schutzzaun um die Pressenzuführanlage
• CE - konformes Schutzzaunkonzept um die Pressenzuführanlage
Verkauft
