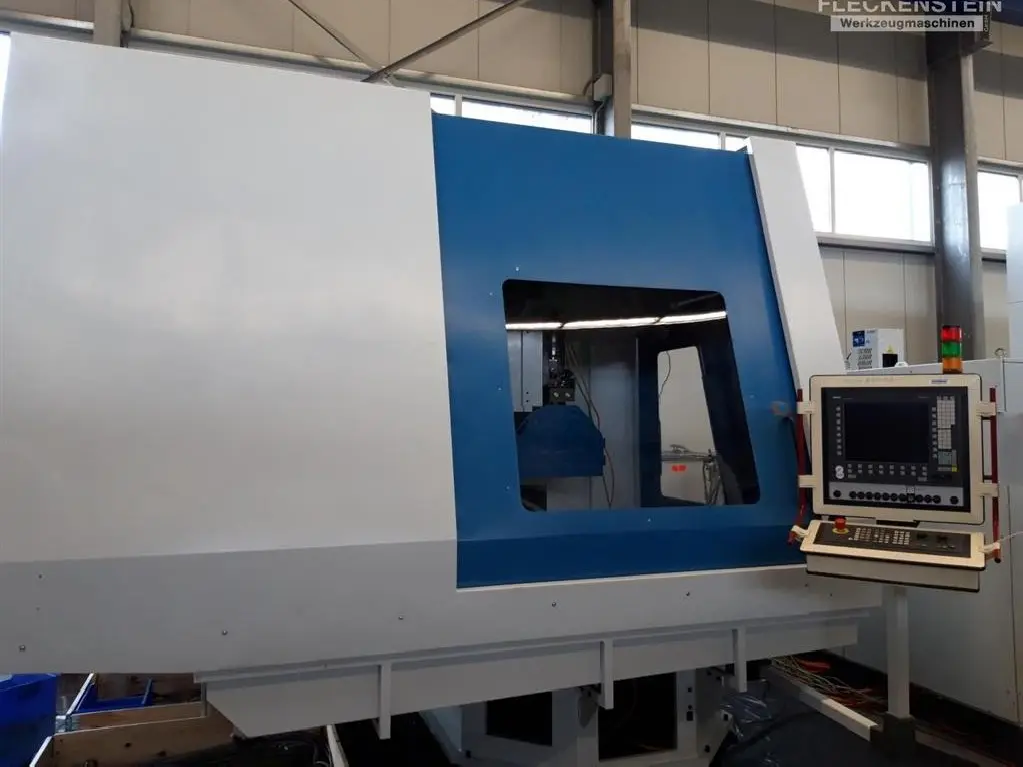

Hersteller | ABA |
Typ | MR 1500 ES |
Baujahr | 2004 |
Gesamtleistungsbedarf | 44 kW |
Schleifscheibenabmessungen | 500 x 100 x 304,8 mm |
Tischgeschwindigkeit | 1 -100 min-1 |
Anschlußleistung | 130 kVA |
Rundtischdurchmesser | 1.500 mm |
Steuerung | CNC (SINUMERIK 840 D) |
Maschinengewicht | 15 t |
Antriebsleistung | bei 1.500 - 3.000 min-1 /44 kW |
Raumbedarf ca. | 5,5 x 6,0 x 3,2 m |
Betriebsspannung | 400 V |
Nennstrom | 180 A |
Frequenz | 50 Hz |
Preis | |
Schleifbereich | : mm |
Maschinenart: Rundtischflächenschleifmaschine - Horiz.
Lieferzeit: : sofort
Werkstückdurchmesser: 1.500 mm
Abstand Tischoberfläche - Schleifspindelmitte: 1.050 mm
Verfahrweg senkrecht (Y-Achse): 880 mm
Magnetplatte : :
Elektro Permanent Magnetspannplatte: Ø 1.500 mm
Ring-Polteilung: 18 mm
Rundtisch (B-Achse): :
Rundtisch mit Torqueantrieb und Messsystem Fabr. RÜCKLE Mod. PKTD6: -
Automatische Senkrechtzustellung (Y-Achse): :
Auflösung: 0,001 mm
kleinste Zustellgröße : 0,001 mm
Meßsystem: Drehgeber
Max. Abstand Spindelmitte - Tisch: 1.050 mm
Schleifkopf Vertikalweg: 880 mm
Vorschub:: 1 - 3.500 mm/min
Elektromechanische Senkrechtbewegung mittels digitalem Servo-Motor, : -
spielfreiem Schneckengetriebe und Kugelgewindetrieb. : -
Vorgespannte Präzisions-Wälzführung, Zentral Fettschmierung: -
Quervorschub (Z-Achse): :
Auflösung: 0,001 mm
kleinste Zustellgröße : 0,001 mm
Meßsystem: Drehgeber
Ständer Querweg: 750 mm
Querbewegung, kontinuierlich : 5 - 1.500 mm/min

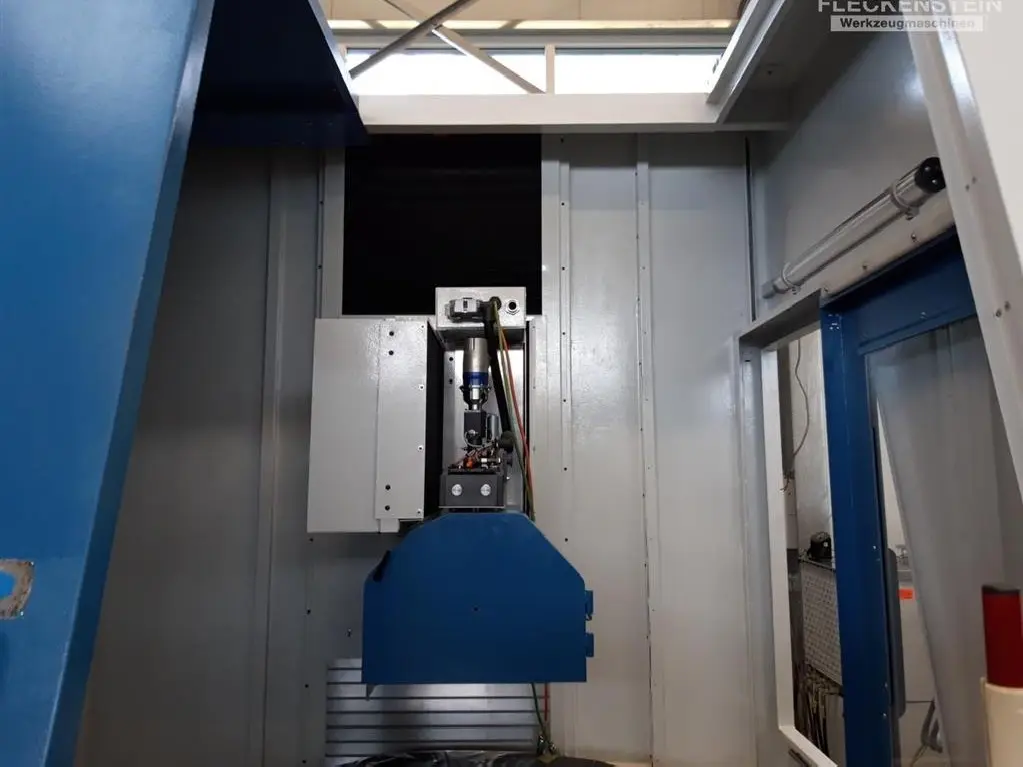

Schleifspindelkopf: :
Motor - Ausführung : AC – Motor regelbar
Schleifspindeldrehzahl regelbar : 50 - 3.000 min-1
Spindellagerung : axial und radial spielfrei
Wälzgelagerte Schleifspindel in Blockbauweise mit vorgespannten : -
Hochgenauigkeits-Spindellagern und Fettdauerschmierung,: -
Spindel axial und radial spielfrei vorgespannt.: -
Schleifscheiben-Umfangsgeschwindigkeit: 35 m/s
Abrichtgerät: :
Elektrisches Geradabrichtgerät für Einkorndiamanten.: -
-Abrichtbewegung und Zustellung elektromechanisch.: -
-Kompensation des Abrichtbetrages mit der Y-Achse: -
Kühlmittelanlage: :
Bandfilteranlage : -
Tankinhalt: 1.000 l
Fördermenge : 200 l/min
Umwälzpumpe: 0,2 bar
Kühlmittelpumpe 1: 0,2 bar
Kühlmittelpumpe 2: 3,0 bar
Hebepumpenbehälter: -
Tankinhalt: 200 l
Förderpumpe: 400 l/min
Installationsdaten: :
Vorsicherung: 200 A
Sonstige Ausstattung und Zubhör:
- CNC - Steuerung SINUMERIK 840 D (modernisiert in 2011)
- Alle linearen Achsen mit digitalen Servo-Motoren und Kugelgewindetrieb
- Rundtisch Fabr. RÜCKLE in hydrostatischer Ausführung mit Torqueantrieb
- Y-Achse (vertikal) um 200 mm erhöht
- Schleifspindelantrieb mit 44 kW
- Elektrisches Geradabrichtgerät
- Bandfilteranlage mit Papierbandfilter, Tankinhalt 1.000 l, Kühlmittelpumpe 200 l/min/3 bar
- Vollraumabdeckung des Arbeitsraums
- Großzügige Arbeitsraumtüre
- Elektro-Permanent-Magnetplatte Ø 1.500 mm, Ring-Polteilung 18 mm
- Automatisches Schleifscheibenauswuchtgerät Fa. MPM
- Kompletteinhausung des Arbeitsraumes mit Sicherheitszuhaltung im Automatikbetrieb
- Tragbares elektronisches Handrad im Automatik- und Handbetrieb für alle Achsen
- Maschinenleuchte im Arbeitsraum
- Elektrische Ausrüstung 400V/50Hz
- Schaltschrankkühlgerät
- Lackierung RAL 7035 (Lichtgrau), RAL 5007 (brillantblau)
- Spülpistole mit Schlauch und Halterung im Bedienbereich
- Absaugung für Schleifnebel
- Maschine ist geometrisch überprüft, neu lackiert, Schleifspindel neu gelagert, Faltenbälge erneuert, div. Verschleißteile erneuert
