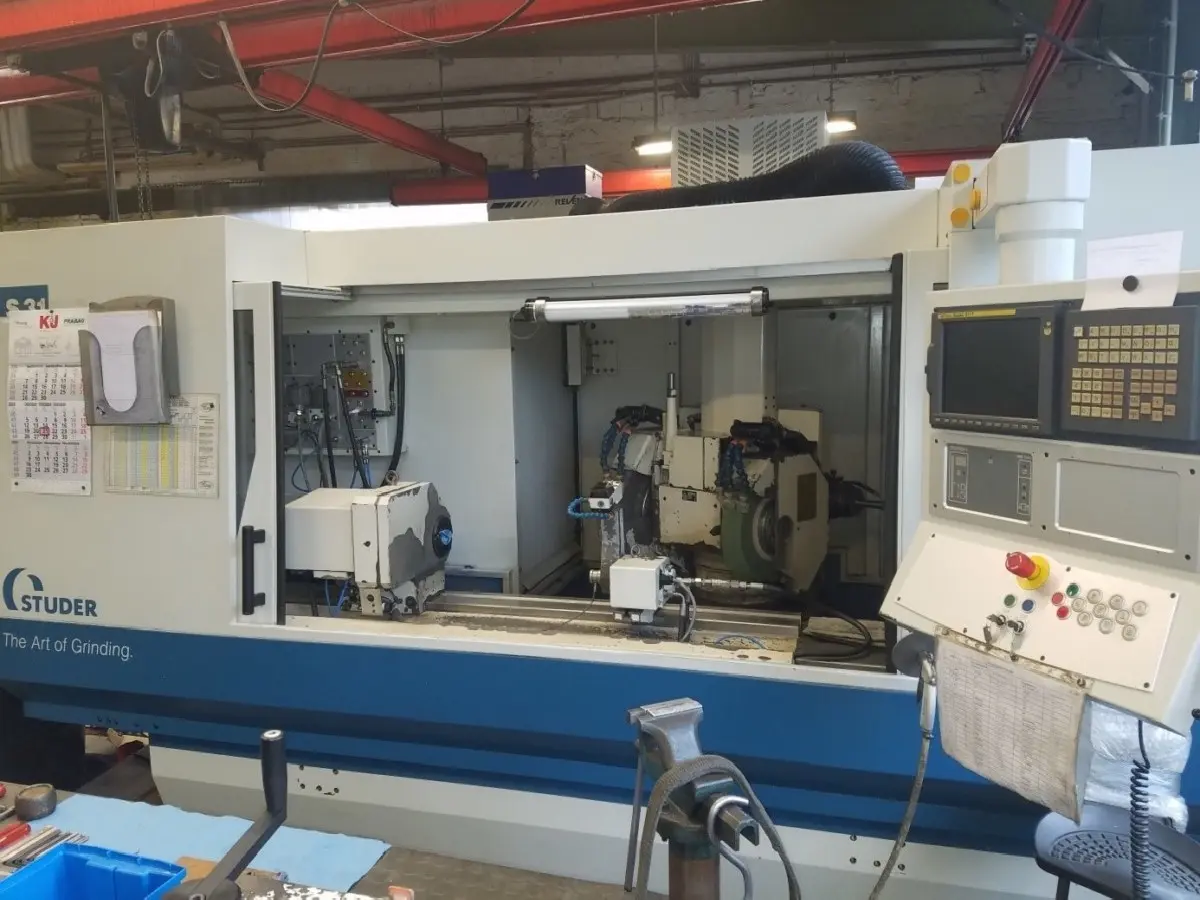

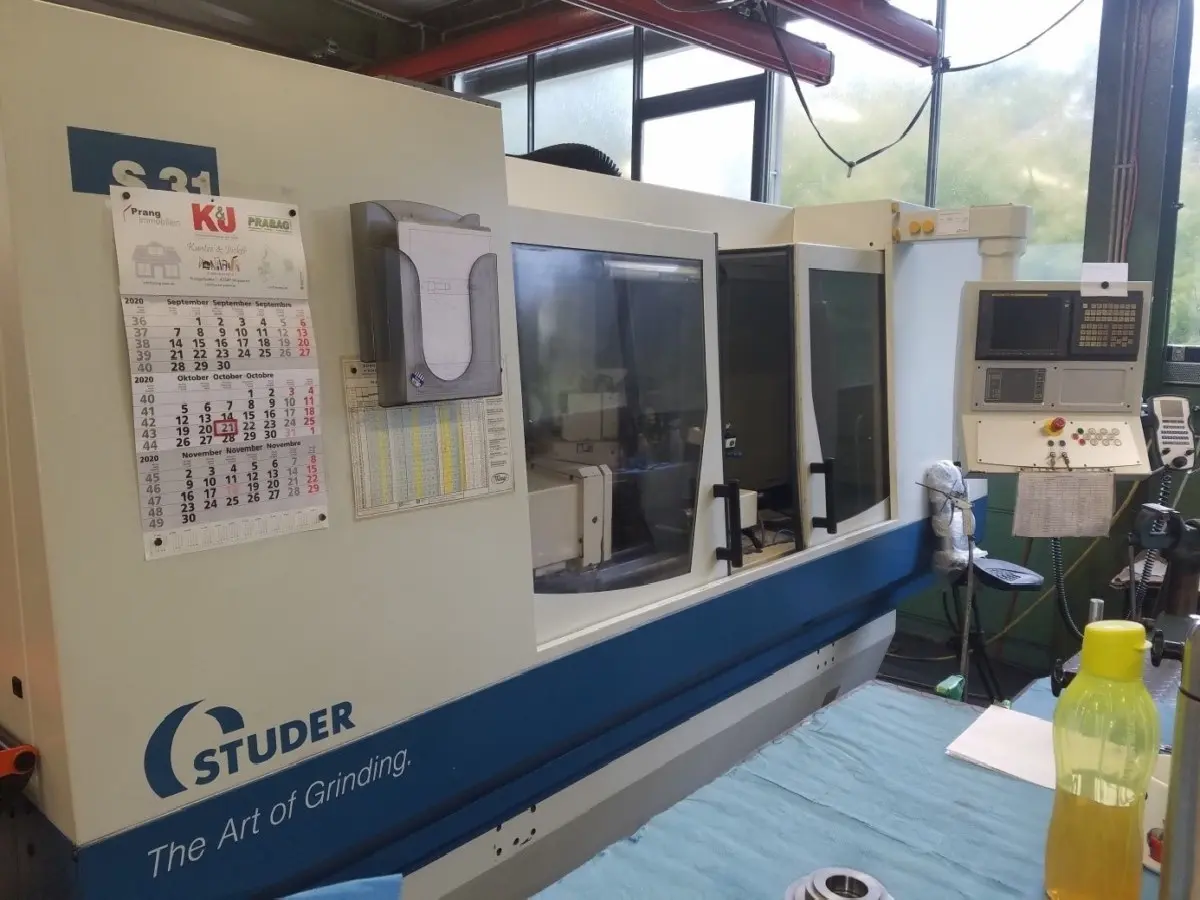

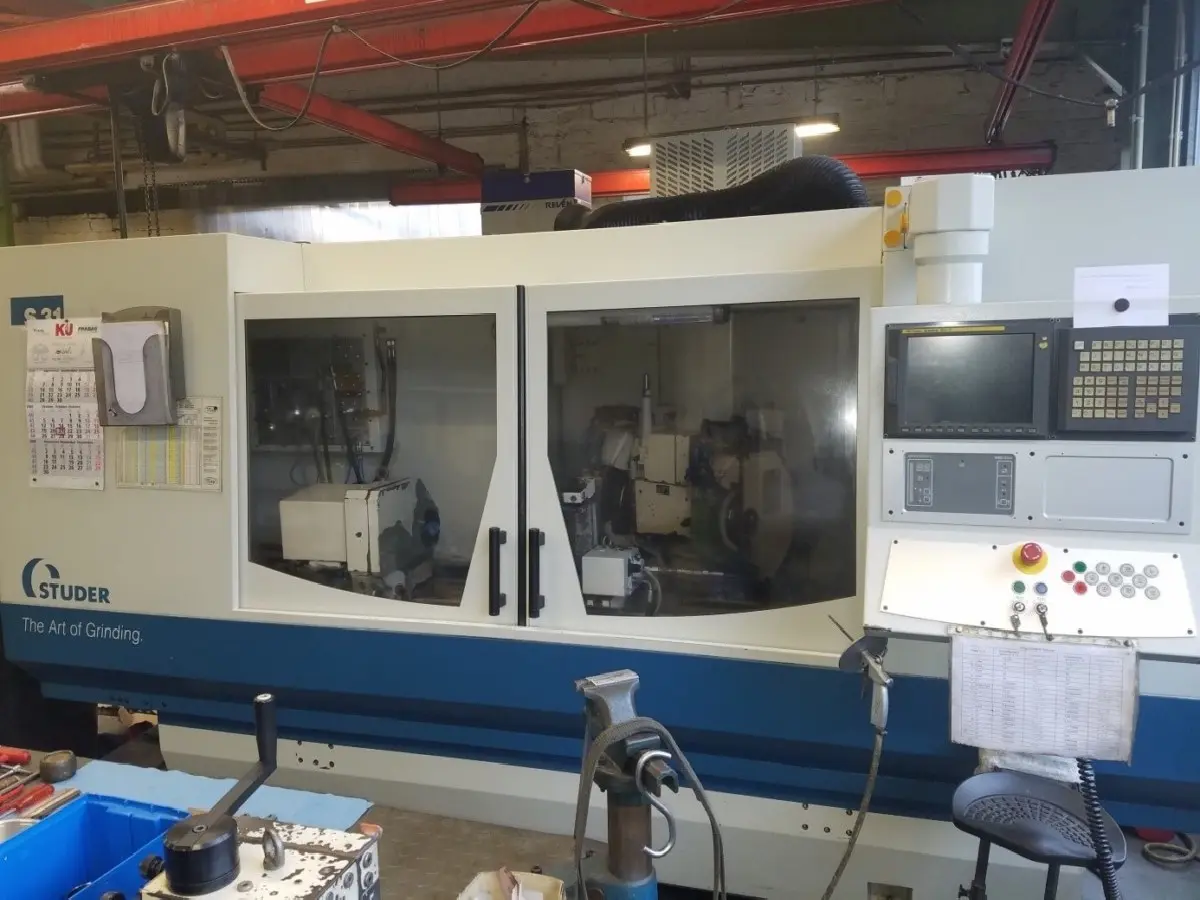

Rundschleifmaschine - Universal STUDER S 31 CNC, B.j. 2004

"Rundschleifmaschine - Universal STUDER S 31 CNC, B.j. 2004"

InseratNr. # P0178516
Maschinentyp: Rundschleifmaschine - Universal
Hersteller: STUDER
Baujahr: 2004
Typ: S 31 CNC
Zustand: gebraucht
Betriebsstunden: h
Referenznummer: p179341
  • ID: P0178516
  • 194
  • 2022-09-26
  • Preis
  • auf Anfrage
  • Knops Werkzeugmaschinen GmbH & Co. KG
  • Herr Gregor Knops
  • +49-2173-39494-11
  • Inserate online


  • Knops Werkzeugmaschinen GmbH & Co. KG

  • Herr Gregor Knops
  • Konrad-Zuse-Str. 5, Deutschland

  • Knops Werkzeugmaschinen wurde am 01. Januar 1975 von Herrn Dipl.-Ing. Helmut Knops gegründet. Gehandelt werden gebrauchte Produktions- und Werkzeugmaschinen der spanenden und spanlosen Formgebung, sowohl in konventioneller als auch in CNC Ausführung. Überholungen und Modernisierungen können durch erfahrene Subunternehmen durchgeführt werden. Am 01.02.2018 wurde die Firma an die beiden Geschäftsführer, Robert und Gregor Knops, übertragen.
  • Anfrage senden
HerstellerSTUDER
TypS 31 CNC
Baujahr2004
SteuerungFanuc 21i-TB mit farbigen Flachbildschirm aktiv 10,4"
Spitzenhöhe175 mm
Spitzenweite1000 mm
Gesamtleistungsbedarf kW
B-Achseyes
Werkstückgewichtzwischen den Spitzen max. 120 kg
SteuerungCNC
Maschinengewicht6,1 t
Reitstock:
Raumbedarf ca. m
Vorschubgeschwindigkeit0,001 - 10000 mm/min.
Pinolendurchmesser50 mm mit Gleitführung
Werkstückspindelstock:
Meßsteuerung:
Innenschleifeinrichtungyes
C-Achsezum Rund-, Tief- oder Gewindeschleifen, mit indirektem Meßsystem.
Verfahrweg ca.1150 mm
LieferzeitSofort
Genauigkeit [+/-mm]+/- 0,5°, AC-Servomotor mit Sicherheitsbremse.
Anschlußan kundenseitige Schleifnebelabsauganlage
Preis Auf Anfrage
Motorspindelinklusive Frequenzumformer, Antriebsleistung 7,5 kW
Software: Release D
Maschinenart: Rundschleifmaschine - Universal
Sehr gut erhaltene Universal Rundschleifmaschine mit
gerade einmal 24950 Einschaltstunden.
Jährliche Wartung durch Studer.
Ausstattung:
CNC Bahnsteuerung Fanuc Series 21i TB
2-Außenrundschleifscheiben (linke / rechte Seite)
Maschinenbett aus Granit S 103
Quer- und Längsschlitten mit V- und Flachbahnführungen
Querachse X und Längsachse Z:
Querachse X (NC Achse)
Direktes Mess-System
Längsachse Z (NC Achse)
Direktes Mess-System

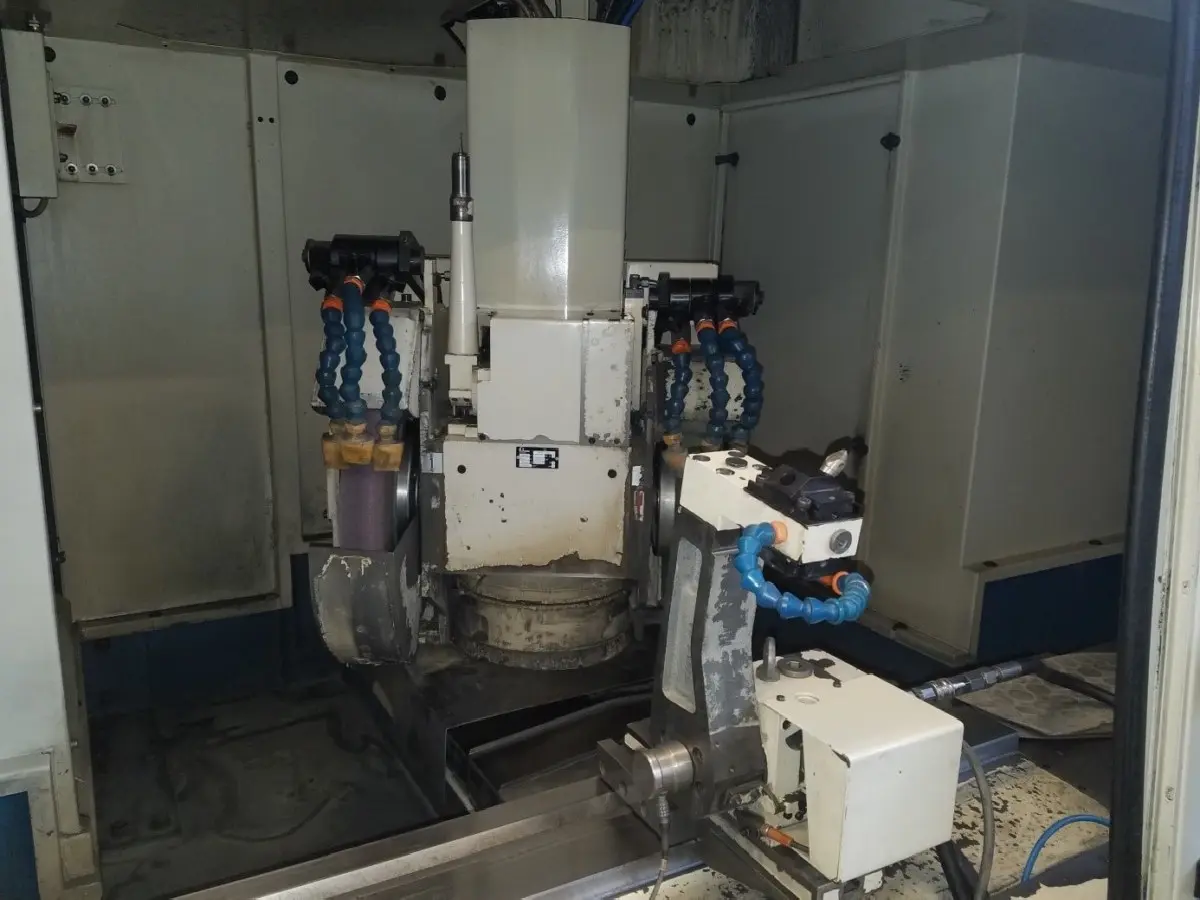

Schleifspindelstock:
Revolverschleifspindelstock U universal, schwenkbar
Automatische B-Achse
Hirtverzahung 1° zu Schleifspindelstock-Schwenkachse, Schenkwinkel -15/+195°
Feinverstellung stufenlos, Auflösung 0,0001°
Schutzhaube in Werkzeugposition 1 links, Drm. 500 mm zum
Aussenschleifen für Schleifscheiben Drm. 500 x 63 mm F1 (80 mm F5)
Schutzhaube in Werkzeugposition 2 rechts, Drm. 400 mm zum
Aussenschleifen für Schleifscheiben Drm. 400 x 63 mm F1 (80 mm F5)
Innenschleifvorrichtung:
Für Schnellfrequenzspindeln Durchmesser 120 mm
Schleifscheibenberührungsschutz
Umlaufgeschwindigkeit 37 m/s bezogen auf Schleifscheibendurchmesser 500 mm
Schnittgeschwindigkeit der Motorspindel 1 programmierbar bis max. 50 m/s
HF-Frequenzumformer 15 kW für programmierbare Schnittgeschwindigkeit zu
Schnellfrequenz Innenschleifmotorspindel.
HF-Innenschleifausrüstung für Spindelfabrikat Fischer
Wartungseinheit für Öl-Luftschmierung
Sperrluftzuführungen zu HF-Spindeln
Universal-Werkstückspindelstock wälzgelagert
Aufnahmekonus MK 4, Spindelnase 70 mm, Spindeldurchlass 26 mm
Zylindrizitätskorrektur manuell zu Werkstückspindelstock
Messuhr inklusive Halter für Zylindrizitätseinstellung des Werkstück-
spindelstocks.
Werkstückantrieb 3 kW mit AC-Serovomotor
Drehzahlbereich 1-1500 1/min, Tippgeschwindigkeit 1-50 1/min.
Pneumatische Abhebung zum mühelosen Verschieben der Werkstückspindelstockes
beim Einrichten.
Reistock mit Aufnahmekonus MK3 und 35 mm Hub.
Manuelle Reitstock-Feinverstellung für Zylindrizitätskorrekturen +/- 0,04 mm
im Durchmesser.
Pneumatische Abhebung zum mühelosen Verschieben des Reistocks beim Einrichten.
Abrichten:
Abrichtvorrichtung hydraulisch rückklappbar auf Werkstücktisch montiert.
Verwendbar für Außen- und Innenschleifen ohne umzurichten.
Integrierter SPS-Steuerung
Studer Kommunikator und ASI-Bus-System
Einrichtzyklus bedienergeführt, Pictogramming, Zyklen für
Durchmesserbearbeitung / Schulterbearbeitung / Konusbearbeitung / Freie
Konturen (X/Z), interaktives Schleifen, autom. Abrichten, etc.

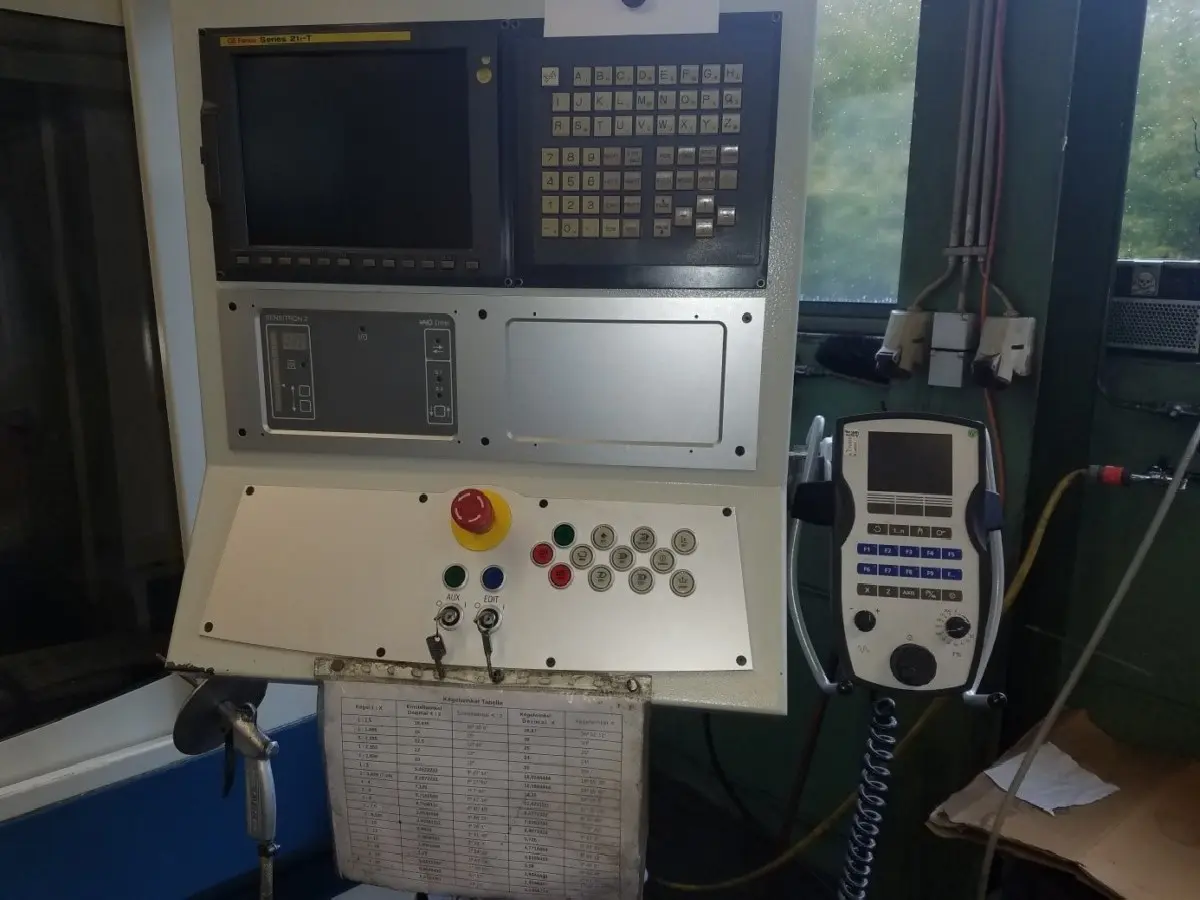

Tragbares Bediengerät Studer PCU-Terminal mit LCD-Anzeige, Tastatur,
elektronischem Handrad, Override und Zustimmtaste
Bedienpanel und Steuerschrank fest mit der Maschine verbunden
Klimagerät für den Steuerschrank
Elektronische Anschlifferkennung Sensitron 2
Touchtaster Movomatic C 25 zum Positionieren aktiv, inklusive Tasteinsatz
und Sollbruchstück.

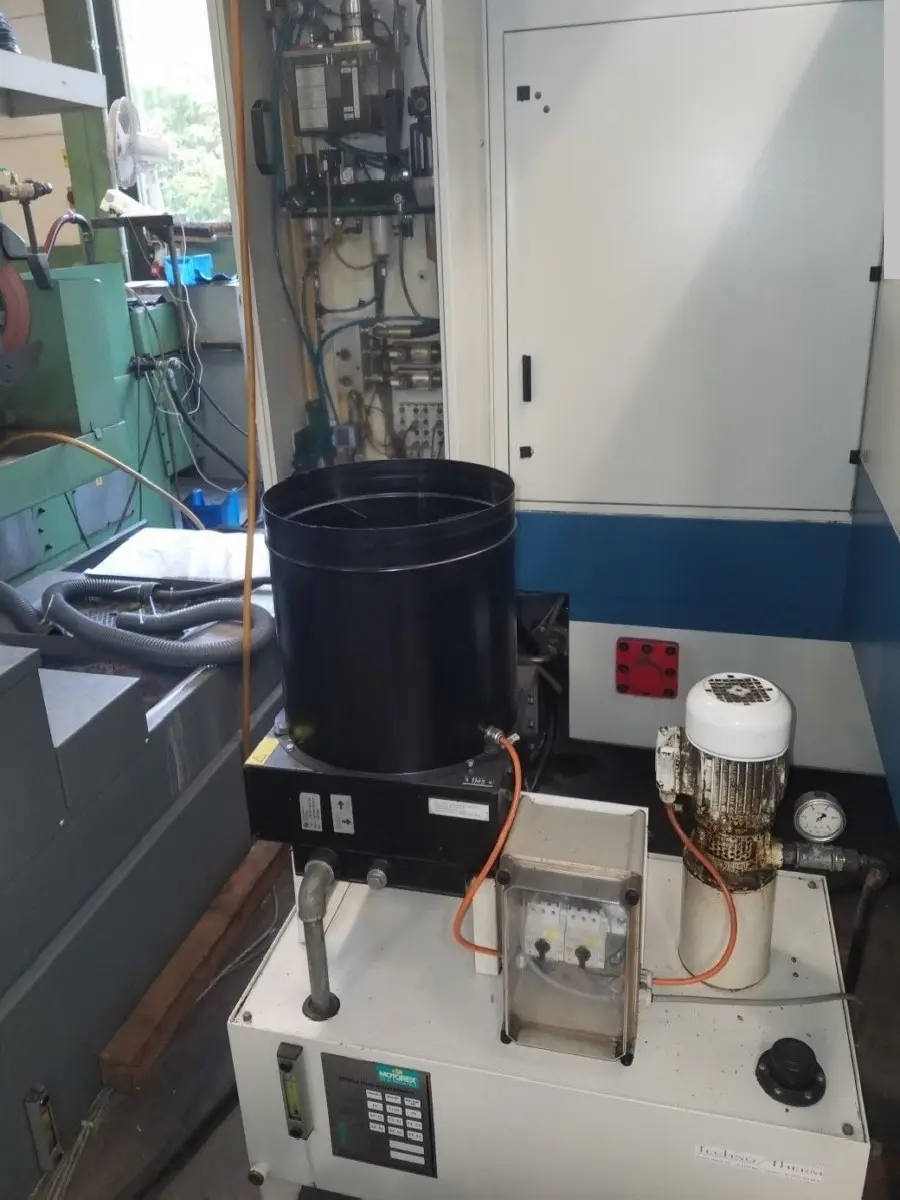

Kühmitteleinrichtung:
Wasserkühlkreis für Schleifantriebe mit Innenkühlung und separaten
Kühlwasserbehälter 100 Liter.
Kühlschmiermittel-Zyklusventil 1/2/3
Prozesskühlung Innenschleifen durch WSS
Verkleidung:
Vollverkleidung mit Bedien- und Wartungstüren mit integrierter Kühlmittel-
auffangwanne über dem Maschinenbett.
Maschinenbeleuchtung mit Kaltlichleuchte 24 Volt, 36 Watt.
Türüberwachung mit elektrischer Zuhaltung
Maschinendokumente:
Betriebs- und Programmieranleitung deutsch
Fanuc Bedienungshandbuch deutsch

Rundschleifmaschine - Universal gebraucht in sehr gutem Zustand kaufen. Die Maschine wurde im Jahr 2004 von der Firma STUDER hergestellt und ist mit einer CNC Steuerung Fanuc 21i-TB mit farbigen Flachbildschirm aktiv 10,4" ausgestattet. Wenn Sie Fragen haben oder weitere Informationen benötigen, schicken Sie bitte eine unverbindliche Anfrage an den Verkäufer.Sie können Ihre gebrauchte Werkzeugmaschine schnell und unkompliziert erwerben.
