Hersteller | STUDER |
Typ | S 31 CNC |
Baujahr | 2006 |
Steuerung | Fanuc 21i-TB mit farbigen Flachbildschirm aktiv 10,4" |
Spitzenhöhe | 175 mm |
Spitzenweite | 1000 mm |
Gesamtleistungsbedarf | kW |
B-Achse | |
Werkstückgewicht | zwischen den Spitzen max. 120 kg |
Steuerung | CNC |
Maschinengewicht | t |
Reitstock | : |
Raumbedarf ca. | m |
Vorschubgeschwindigkeit | 0,001 - 10000 mm/min. |
Pinolendurchmesser | 50 mm mit Gleitführung |
Werkstückspindelstock | : |
Meßsteuerung | : |
Innenschleifeinrichtung | |
C-Achse | zum Rund-, Tief- oder Gewindeschleifen, mit indirektem Meßsystem. |
div. Zubehör | : |
Papierbandfilter | 375 Liter für Schleiföl oder Emulsion mit Kühlmittel- |
Verfahrweg ca. | 1150 mm |
Lieferzeit | Sofort |
Anschluß | an kundenseitige Schleifnebelabsauganlage |
Preis |
Auf Anfrage |
Motorspindel | inklusive Frequenzumformer, Antriebsleistung 7,5 kW |
Auflösung | 0,0001°, AC-Servomotor mit Sicherheitsbremse. |
Maschinenart: Rundschleifmaschine - Universal
Sehr gut erhaltene Universal Außenrundschleifmaschine aus 1-Hand mit

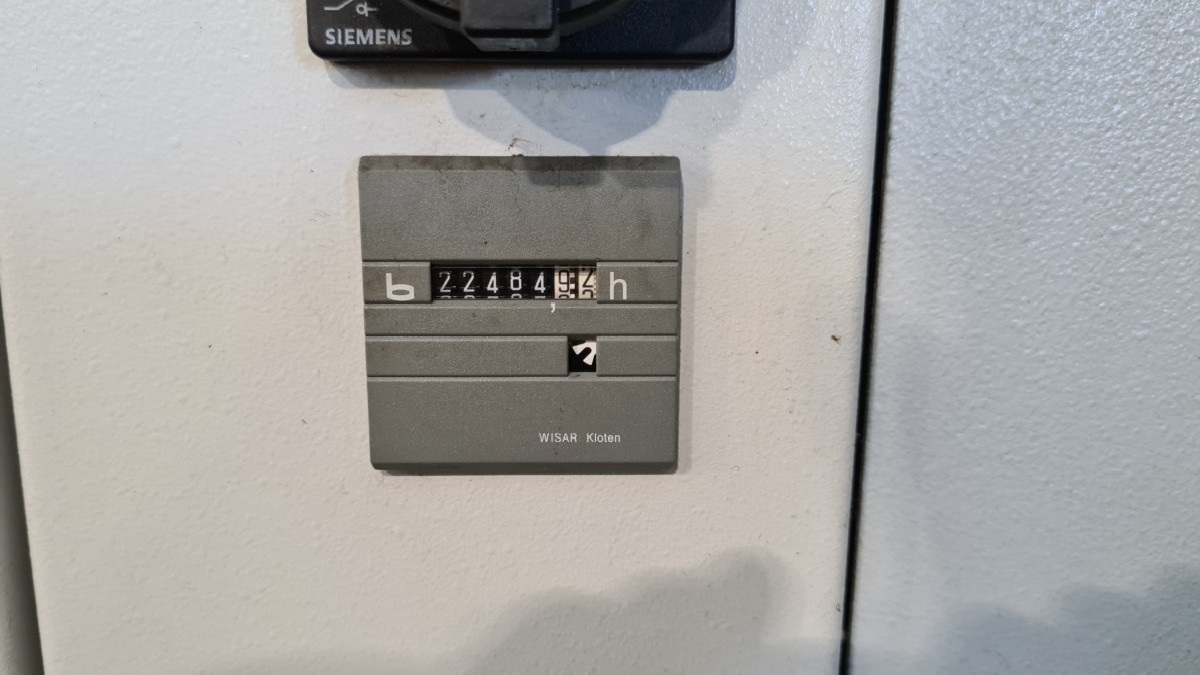

gerade einmal 22484 Einschaltstunden.
Damaliger Anschaffungspreis etwa € 350,000,-
Optional erhältlich
Ausstattung:
CNC Bahnsteuerung Fanuc Series 21i TB
2-Außenrundschleifscheiben (linke / rechte Seite)
Maschinenbett aus Granit S 103
Quer- und Längsschlitten mit V- und Flachbahnführungen
Querachse X und Längsachse Z:
Querachse X (NC Achse)
Direktes Mess-System
Längsachse Z (NC Achse)
Direktes Mess-System
Schleifspindelstock:
Revolverschleifspindelstock U universal, schwenkbar
Automatische B-Achse
Hirtverzahung 1° zu Schleifspindelstock-Schwenkachse, Schenkwinkel -15/+195°
Feinverstellung stufenlos, Auflösung 0,0001°
Schutzhaube in Werkzeugposition 1 links, Drm. 500 mm zum
Aussenschleifen für Schleifscheiben Drm. 500 x 63 mm F1 (80 mm F5)
Schutzhaube in Werkzeugposition 2 rechts, Drm. 400 mm zum
Aussenschleifen für Schleifscheiben Drm. 400 x 63 mm F1 (80 mm F5)
Innenschleifvorrichtung:
Für Schnellfrequenzspindeln Durchmesser 120 mm
Schleifscheibenberührungsschutz
Umlaufgeschwindigkeit 37 m/s bezogen auf Schleifscheibendurchmesser 500 mm
Schnittgeschwindigkeit der Motorspindel 1 programmierbar bis max. 50 m/s
HF-Frequenzumformer 15 kW für programmierbare Schnittgeschwindigkeit zu
Schnellfrequenz Innenschleifmotorspindel.
HF-Innenschleifausrüstung für Spindelfabrikat Fischer
Wartungseinheit für Öl-Luftschmierung
Sperrluftzuführungen zu HF-Spindeln
Universal-Werkstückspindelstock wälzgelagert
Aufnahmekonus ISO 50, Spindelnase 110 mm, Spindeldurchlass 50 mm
Zylindrizitätskorrektur manuell zu Werkstückspindelstock
Messuhr inklusive Halter für Zylindrizitätseinstellung des Werkstück-
spindelstocks.
Werkstückantrieb 4 kW mit AC-Serovomotor
Drehzahlbereich 1-1000 1/min, Tippgeschwindigkeit 1-50 1/min.
Pneumatische Abhebung zum mühelosen Verschieben der Werkstückspindelstockes
beim Einrichten.
Reistock mit Aufnahmekonus MK3 und 35 mm Hub.
Manuelle Reitstock-Feinverstellung für Zylindrizitätskorrekturen +/- 0,04 mm
im Durchmesser.
Pneumatische Abhebung zum mühelosen Verschieben des Reistocks beim Einrichten.
Abrichten:
Abrichtvorrichtung hydraulisch rückklappbar auf Werkstücktisch montiert.
Verwendbar für Außen- und Innenschleifen ohne umzurichten.
Integrierter SPS-Steuerung
Studer Kommunikator und ASI-Bus-System
Tragbares Bediengerät Studer PCU-Terminal mit LCD-Anzeige, Tastatur,
elektronischem Handrad, Override und Zustimmtaste
Bedienpanel und Steuerschrank fest mit der Maschine verbunden
Klimagerät für den Steuerschrank
Elektronische Anschlifferkennung Sensitron 2
Touchtaster Movomatic C 25 zum Positionieren aktiv, inklusive Tasteinsatz
und Sollbruchstück.
Kühmitteleinrichtung und Filter:
behälter und Pumpe 60 l/min. bei 3 bar.
Wasserkühlkreis für Schleifantriebe mit Innenkühlung und separaten
Kühlwasserbehälter 100 Liter.
Kühlschmiermittel-Zyklusventil 1/2/3
Prozesskühlung Innenschleifen durch WSS
Ölnebelabsauganlage
Verkleidung:
Vollverkleidung mit Bedien- und Wartungstüren mit integrierter Kühlmittel-
auffangwanne über dem Maschinenbett.
Maschinenbeleuchtung mit Kaltlichleuchte 24 Volt, 36 Watt.
Türüberwachung mit elektrischer Zuhaltung
Farbanstrich RAL 9003 und RAL 7011
Maschinendokumente:
Betriebs- und Programmieranleitung deutsch
Fanuc Bedienungshandbuch deutsch
