Hersteller | TOS-HOL-MONTA |
Typ | BUT 63 x 3000 |
Baujahr | 1978 |
Steuerung | SIEMENS SICOMB IMB |
Spitzenhöhe | 425 mm |
Gesamtleistungsbedarf | 40 kW |
Schleiflänge | 3300 mm |
Steuerung | CNC |
Maschinengewicht | . 15.000 kg |
Raumbedarf ca. | m |
Schleifdurchmesser | 850 mm |
Lieferzeit | sofort |
Preis |
Auf Anfrage |

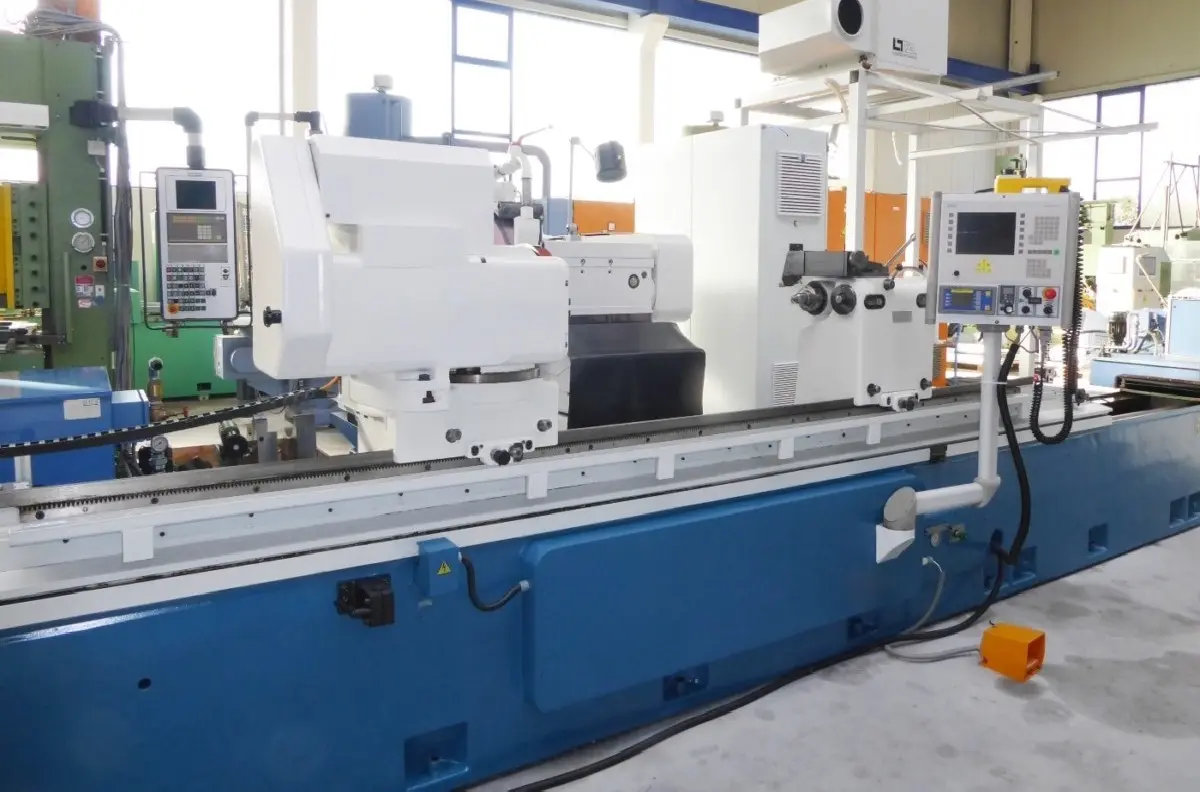

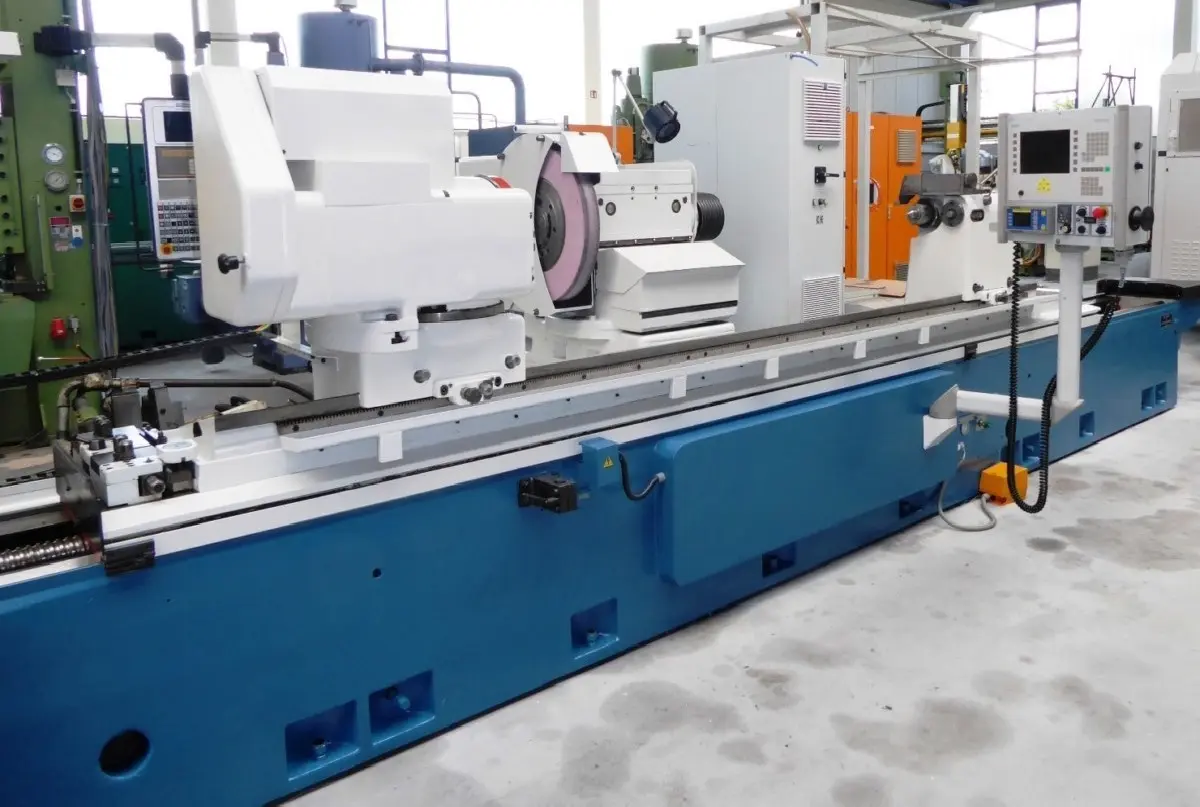

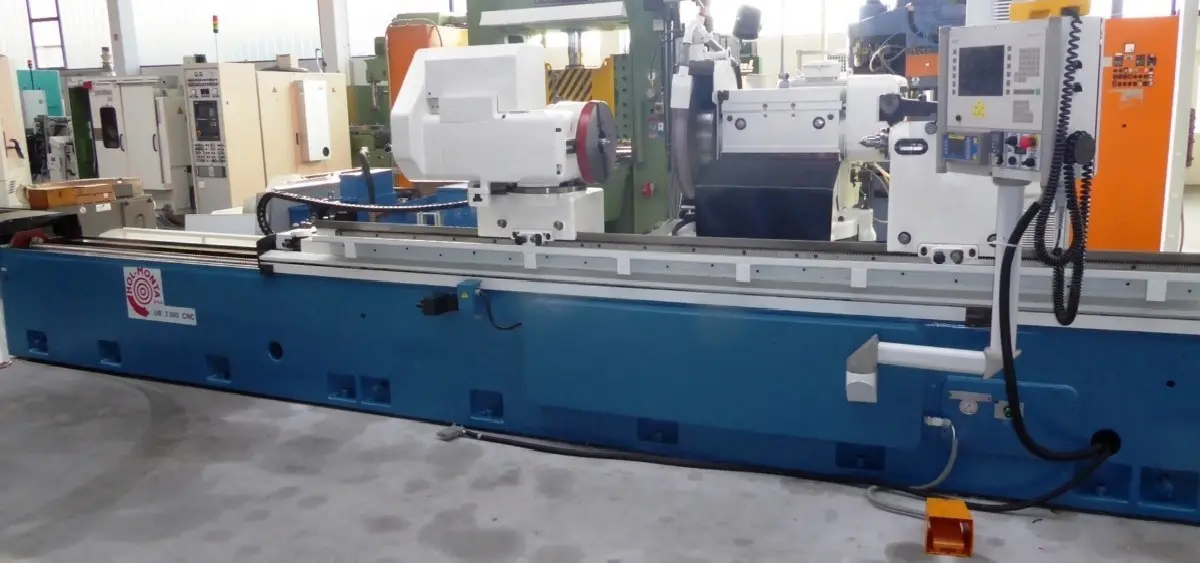

Maschinenart: Rundschleifmaschine - Außen
schwere CNC – gesteuerte Außenrundschleifmaschine
überholt und modernisiert in 2010 u.2015
Spitzenhöhe (erhöht) 425 mm
Schleiflänge / Tischbewegung 3.000 / 3.300 mm
max. Schleif-durchm. ca. 850 mm
max. Werkstückgewicht ca. 2.500 kg
Schleifscheibenmaß: durchm. x breit max. 750 x 150 mm
Schleifspindeldrehzahlen stufenlos regulierbar ca. 900 U/Min.
Schleifschlittenzustellung pro Tischumkehr 0,01 - 0,1 mm/Ø
Schnellverstellung / Eilgang des SSK 80/420 mm
Schleifspindelstock schwenkbar re/li +/-30°
Werkstückspindelstock Morse 6
-stufenlos regulierbare Drehzahlen 0 - 150 U/Min.
-Drehbarkeit 0 – 90 Grad
Tischgeschwindigkeit 0,05 – 5 m/Min.
Tischverstellung/Konischschleifen li.echts max. 5° Grad
Spindelantrieb 22 kW /
Gesamtantrieb 40 kW - 400 V –50 Hz
Zubehör / Sonderausstattung:
Schwerer stabiler Maschinenbau mit nachgerüsteter Kugelrollspindel
ca. Ø 80 mm anstelle der hydraulischen Tischbewegung und mit nachgerüsteter

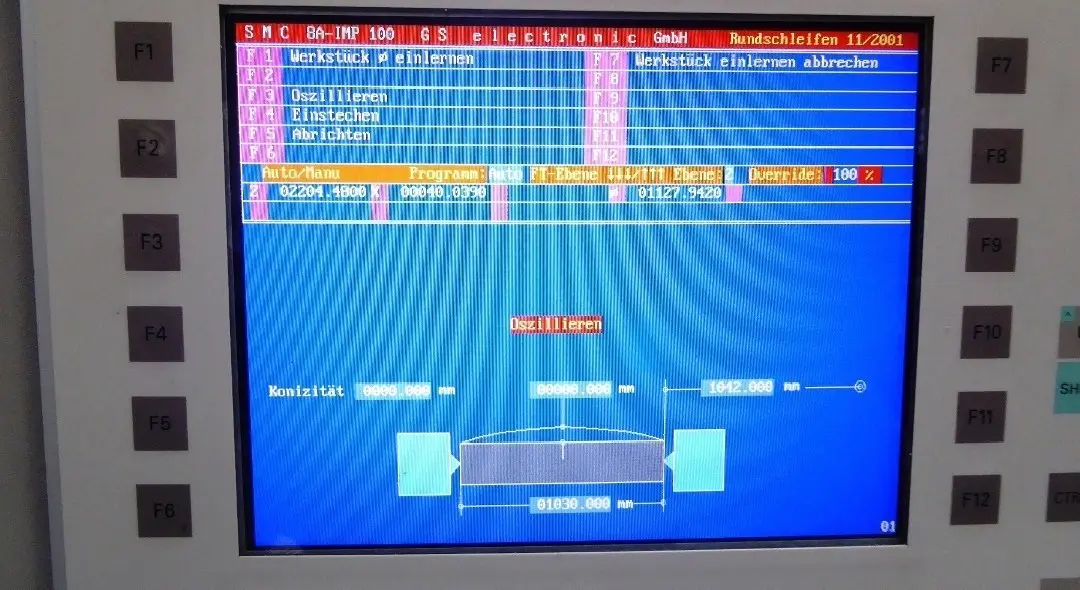

CNC – Steuerung Fabrikat SIEMENS Type SICOMB IMB 100 durch GS Electronic
Albstadt, mit Direkteingabe und grafischer Darstellung
aller Schleifdaten und Schleifprozesse wie z.B. Abricht-Zyklus,
Zustellgrößen- und Zyklen, konvex und konkave Balligschleifeinrichtung,
Schruppen/Schlichten u. Ausfeuerzyklen, u.v.a.mehr
neuer Schaltschrank an Maschine angebaut u. neue Steuerpanele mit
Bildschirm u. Handsteuergerät.
• Elektromechanische Zustellung des Schleifschlittens mit Ausfeuern und
Rücklauf bei Fertigmaß
• Stfl. regulierbare Drehzahlen für Schleifspindel und Werkstückspindel,
SBS-Auswuchtgerät
• Schwerer Reitstock mit stfl. einstellbarer Federkraft u. aufgebautem
Abrichter (Vlies)
• 2 offene Setzstöcke vermutlich Eigenanfertigung mit auswechselbaren
Messingbacken,
• Wenig gebrauchte DGD Kühlmitteleinrichtung mit Papier- u.Bandfilter,
ca. 1000 Liter Inhalt,

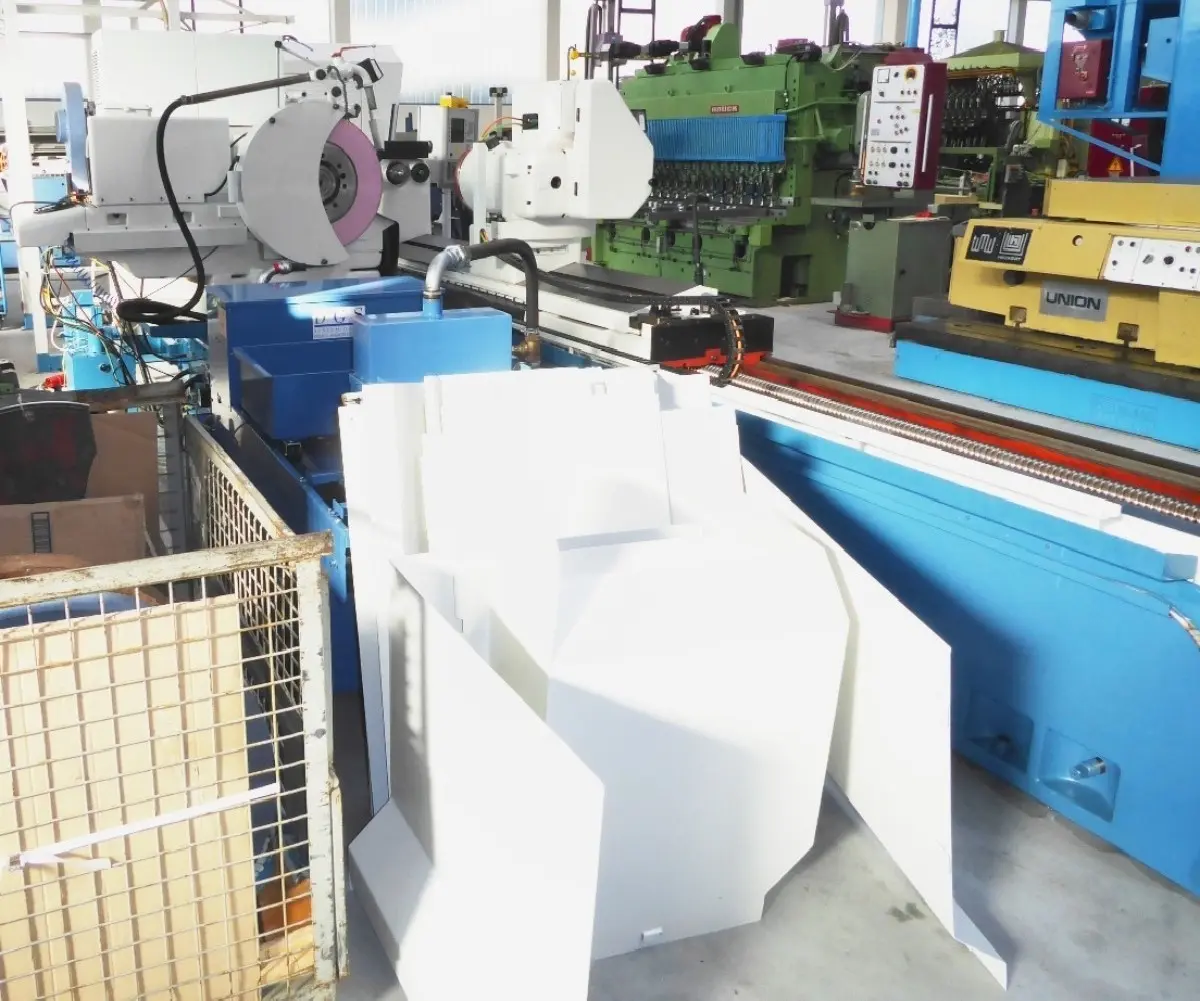

separat stehende Ölnebelabsaugung mit Unterbau als Umhausung für den
Schleifbereich,
• 3 Schleifscheiben mit Flanschen, div. Spitzen, separater Abrichter zur
Tischmontage zum Gerad- u. Seitlichen Abrichten der Schleifscheibe,
Auswuchtdorne, etc.
