Hersteller | KELLENBERGER |
Typ | Kel-Varia R 175/1000 |
Baujahr | 2004 |
Steuerung | KELCO 110 |
Spitzenhöhe | 175 mm |
Gesamtleistungsbedarf | kW |
Drehzahlbereich | 8-800 U/Min. |
Schleiflänge | 1000 mm |
Pinolenhub | 50 mm. |
Steuerung | CNC |
Maschinengewicht | 5,4 t |

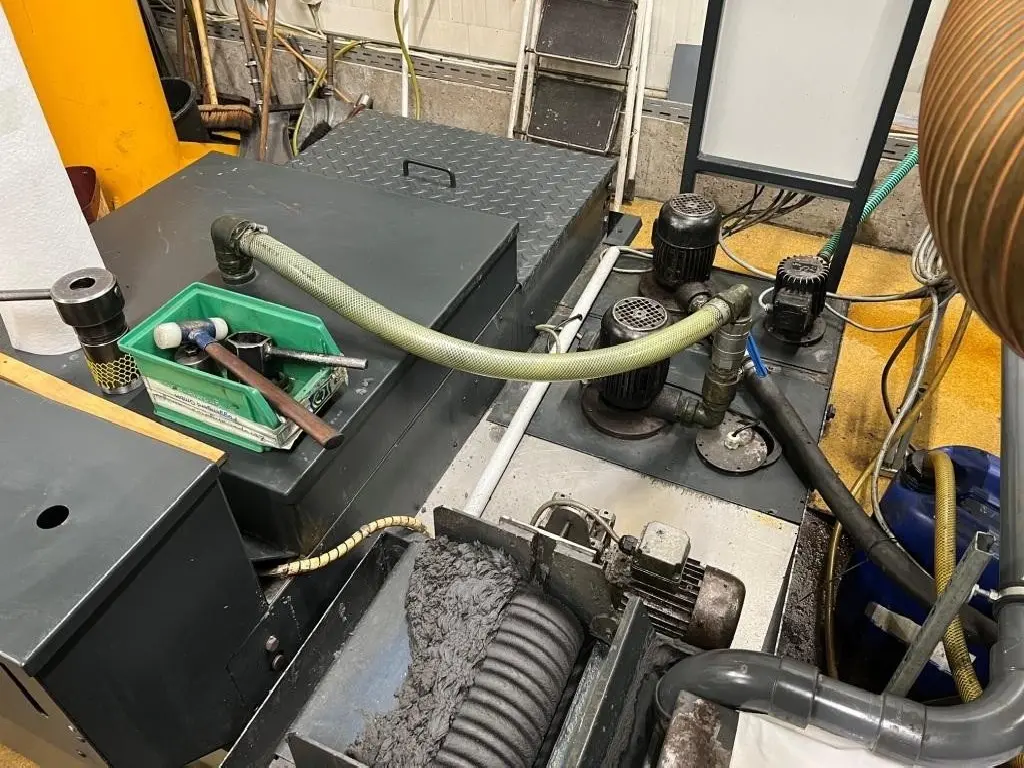

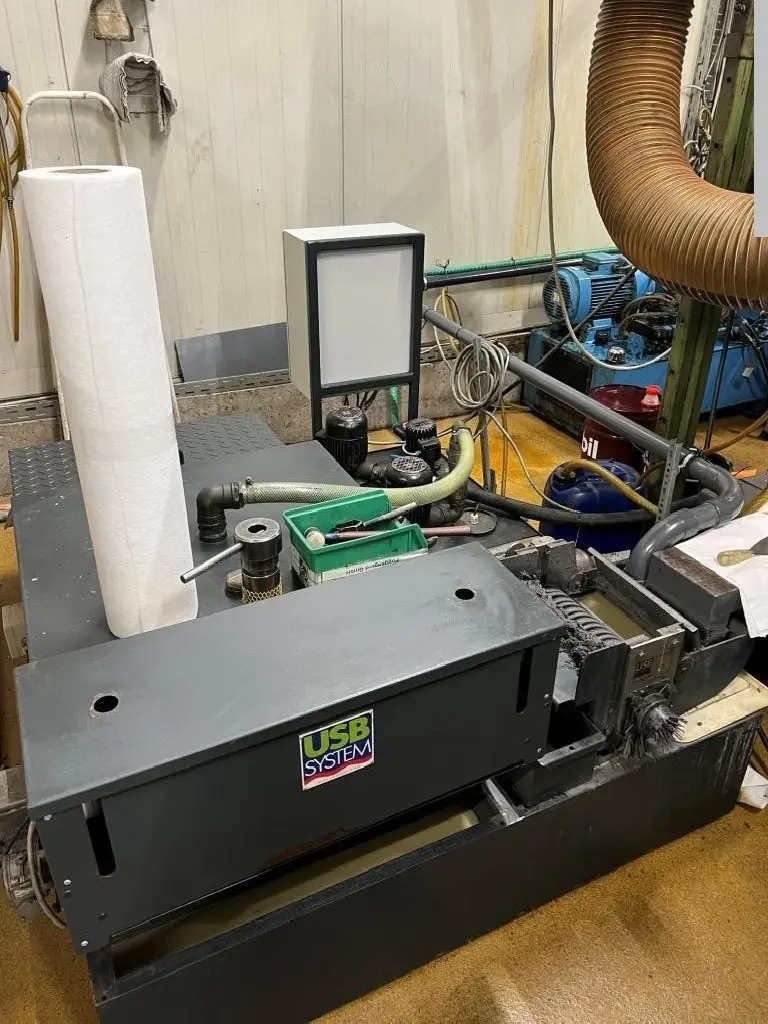

Kühlmittelanlage | mit Fliesbandfilter und Magnetabscheider |
Reitstock | : |
Antriebsleistung | 9.2 kW |
Raumbedarf ca. | 4840 x 2260 x 2120 mm |
Werkstückspindelstock | : |
Umfangsgeschwindigkeit | 45 m/s |
Drehzahlen stufenlos | regulierbar |
Aufnahme | 4 |
Schleifdurchmesser | 350 mm |
Lieferzeit | Sofort |
Material | , Härte ec |
Preis |
Auf Anfrage |

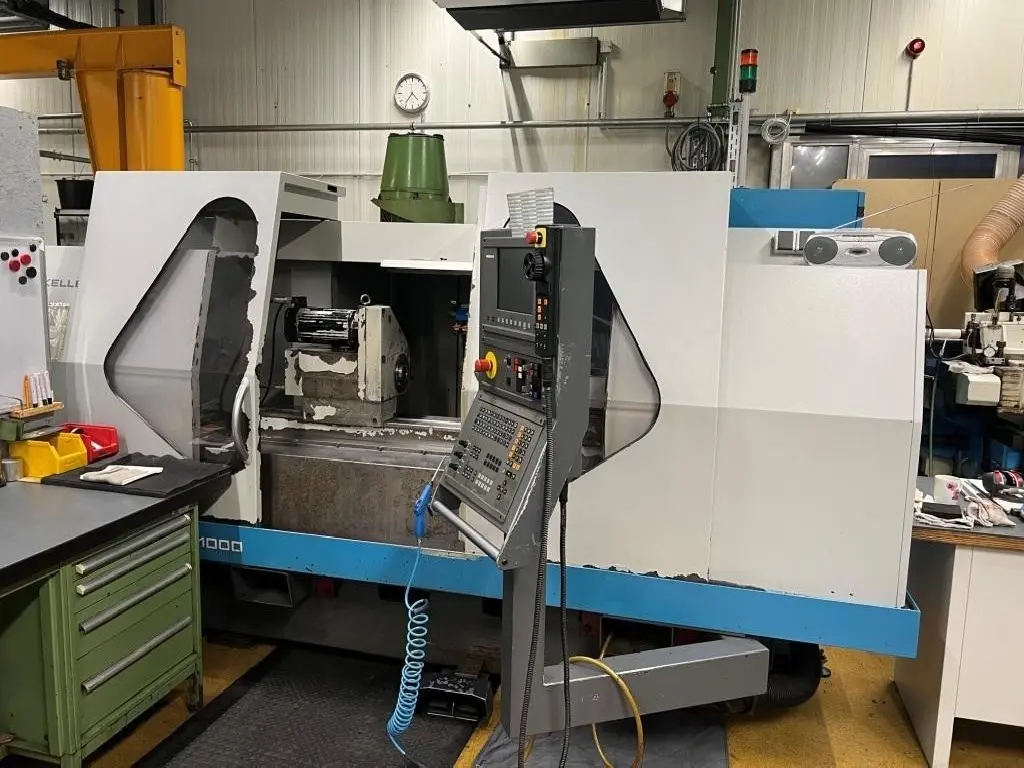

Maschinenart: Rundschleifmaschine - Außen

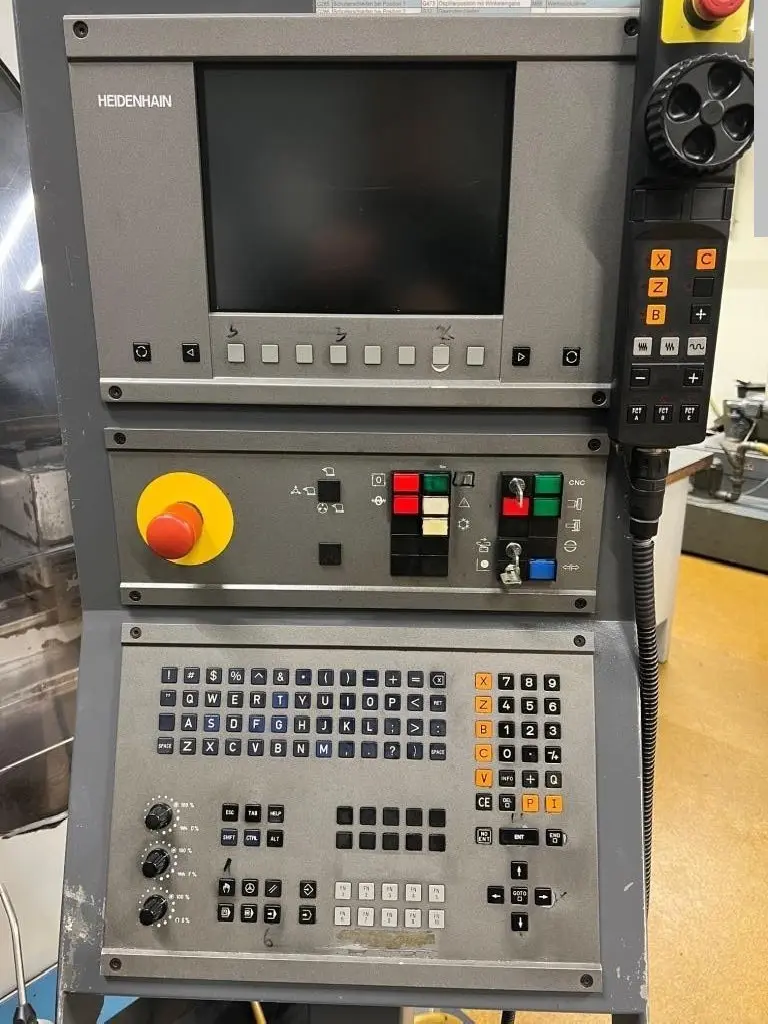

Dialogunterstützte Zweiachsen-CNC-Steuerung für X- und Z-Achse.
Graphisch oder nach der Norm ISO/DIN 66025 programmierbar, inklusive
schleifspezifischer Zyklen.

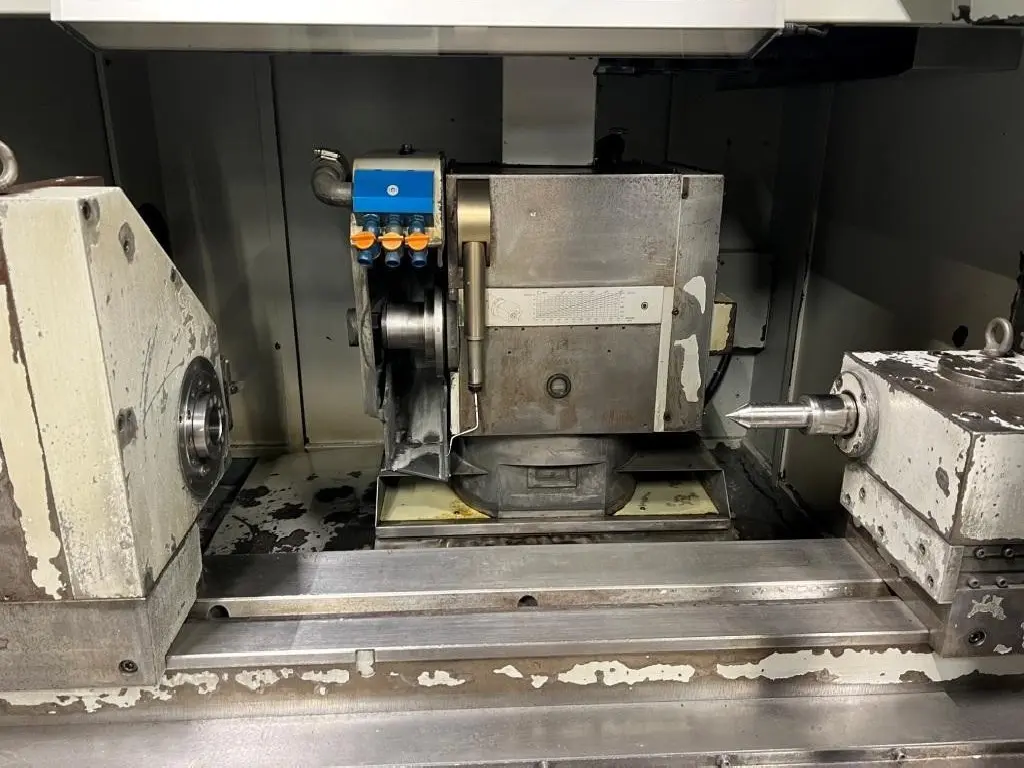

Schleifspindelstock:
Mit festem Unterteil, nicht schwenkbar
Schleifscheibenausrüstung links für Schleifscheiben 500x80x203.2mm
Hydraulischer Pinolenrückzug betätigt mittels Fusspedal.
Mikroverstellung am Reitstock
Abrichtgerät am Untertisch:
Für das Abrichten von Aussenschleifscheiben, bestehend aus 2
Abrichtarmen, 2 schwenkbaren Diamanthaltern und 2 Diamantfliesen.
Aktive Längspositionierung KEL-POS, Marposs
Montiert am Schleifkopf.
Zur Erfassung der Werkstückposition in Z-Richtung.
Vorbereitung für Messsteuerung Marposs Positionar, Micromar 3 oder Minialsar
Bestehen aus Pneumatikleitungen und Anschlüssen, elektrischer Verdrahtung inkl.
Messkabel, SPS-Modul und Software.
Vorbereitung Darenth 1040:
Mit elektrischem Anschluss, abgesichert für max. 4 - 6,3 Amp. (Steuereinheit
für Filter nicht inbegriffen)
Vollumhausung:
Komplette Verschalung der Maschine mit einer Öffnung zum Anschluss einer
Schleifnebel-Absaganlage
Im Lieferumfang sind enthalten
Automatische Schleifscheibenabdeckung
Kühlmittelabschaltung,
Eine Schleifscheibe 500x80x203mm
Ein Schleifscheibenflansch
1 Satz Stiftschlüssel
1 Satz Gabelschlüssel
1 Stirnlochschlüssel
1 Hakenschlüssel
1 Steckschlüssel
1 Abzugschlüssel
1 Reduzierhülse MK5/4
3 Zentrierspitzen MK4 (2x voll / 1x abgeflacht)
1 Konuswischer MK5 und 1 Konuswischer MK4
1 Reduzierhülse MK5/4
Anmerkung von unserem Lieferanten:
Die Schleifmaschine kann unter Strom besichtigt werden.
Die Schleifqualität ist prozesssicher bei einer Toleranz von +/- 0,003mm
einzuschätzen. Ein Rz-Wert von 1µm ist einhaltbar.
Allerdings alles abhängig vom zu schleifenden Werkstück (Durchmesser, Länge,
