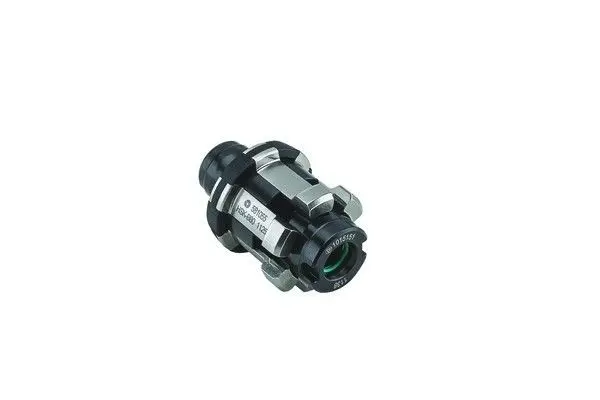

Werkzeugspannsysteme Röhm 594332 HSK-Spannsatz High Speed HSK-E25

Röhm 594332 HSK-Spannsatz High Speed HSK-25

Zuverlässigkeit, Sicherheit und lange Lebensdauer sind die Hauptanforderungen an ein Werkzeugspannsystem. Ebenso wichtig ist, dass die Spannsysteme individuell an die Kundenanforderungen angepasst werden können. Langjährige Erfahrung sowie technische Überlegenheit in allen Bereichen ermöglichen es RÖHM, genau diesen Anforderungen entsprechen zu können.

• Einsatzbereich: Spannsatz speziell für hohe Drehzahlen.



• Vorteile: DLC-Beschichtung garantiert eine lange Lebensdauer des Spannsatzes


• Kurze Baulänge für kompakten Kraftfluss und hohe Steifigkeit


• Hohe Kraftverstärkung durch Übersetzung im Spannsatz


• Sicheres Spannen und Lösen der Werkzeuge


• Erhalt der hohen Wuchtgüte durch exakte Führung der Spannzange

Technische Merkmale:

• Größe HSK-A/C/E/T: 25


• Größe HSK-B/D/F: 32


• Gesamthub: 7


• Ausstoßhub AM: 0,2


• Kegel-Ø d2: 19


• d3: 10 mm


• d4: 17 mm


• d5: M4


• d6: 4,2 mm


• l1: 28,8 mm


• l2: 2,5 mm


• l3: 22,6 mm


• l4: 20,3 mm


• l5: 9,5 mm


• l6: 2,5 mm


• Einstellmaß EM: 6,2


• Betätigungskraft kN: 0,7


• Spannkraft kN: 3,5


• Max. Einsatzdrehzahl1) min-1: 120000


• Norm: C 15 Automatischer HSK-Spannsatz High Speed
