| Hersteller | REFORM |
| Typ | ZSM 800 |
| Baujahr | 2008 |

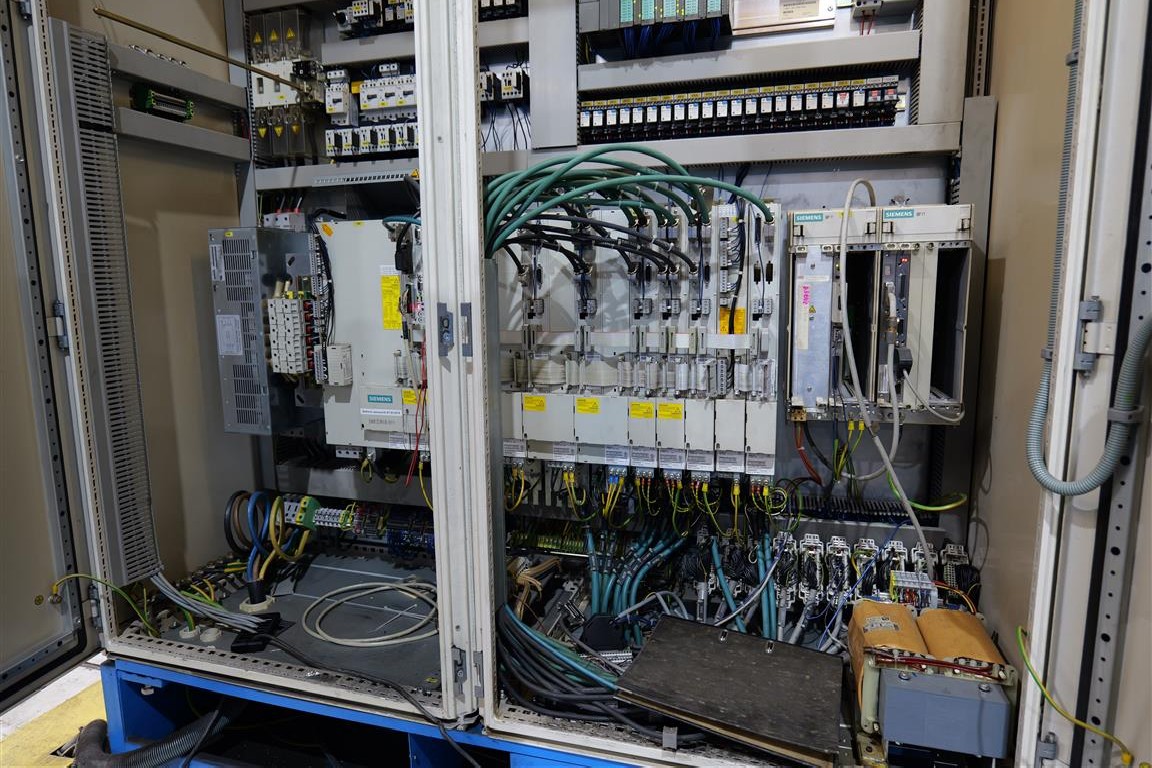

| Steuerung | CNC (SIEMENS 840D) |
| Geschwindigkeit | kann von 0 bis 30m/min |
| Reitstock | : |
| Teilapparat | und kann in Höhen- und Seiteneinrichtung |
| Positioniergenauigkeit | in Verbindung mit |
| Teilung | von 1-999 |
| Schmierung | : |
| Preis |  |
Maschinenart: Profilschleifmaschine
Lieferzeit: : Sofort verfügbar
Schleiflänge: 800 mm
Werkstückhöhe: 500 mm
Verfahrgeschwindigkeit X-Achse: 0,1 - 30 m/min
max. Werkstücklänge: 800 mm
Schleifbarer Werkstück-Innendurchmesser für Schleifscheibe Ø250: 10 - 350 mm
Anzahl der Teilungen: 1 - 999 .
Genauigkeit +/-: 3 °
Zentrierung des Werkstücks durch Zentrierspitzen: MK3
Verfahrgeschwindigkeit Z-Achse: 2 m/min
Verfahrbereich : 335 mm
Schrägungswinkeleinstellung +/-: 90
Indexierungsgeschwindigkeit: max. 18 °/sec
Höhenverstellung +/-: 1 mm
Antriebsflansche für Werkstückdurchmesser: 10 - 60 / 60 - 150 / 150 - 250 / 250 - 350 mm
Fassungsvermögen Kühlmitteltank: 660 l
Fördermenge der Hebepumpe FT 140/280: 280 l/min
Fördermenge der Tauchpumpe TH 90/540: 60 l/min
Ausgangsgröße des Filters: 20 µm
Betriebsstunden am 28. Juli 2023 wie folgt abgelesen : 1.553 h
Es handelt sich um eine Vorführmaschine, die mit allen Optionen ausgestattet ist.
Die ZSM ist geeignet zum Schleifen von:
?? gerade- und drallgenuteten Räumwerkzeugen
?? gerade- und schrägverzahnten Zahnräder
?? Zahnwellen
?? alle Arten von Keilwellen
?? beliebig schleifbaren Profilen mit Steigungswinkel “0“ in Rotationskörpern bis zu
einer Schleiflänge von 3000 mm und einem max. Durchmesser von 500 mm zu
Im Zahnradbereich besitzt die Maschine große Vorteile, da kein großer
Umrüstaufwand betrieben werden muss und sie im Steigungswinkel (±90 Grad) nicht
eingeschränkt ist. Durch die Schleifscheibengröße von Ø40 mm bis Ø250 mm
können nahezu alle Verzahnungen geschliffen werden.
in vorgespannter Ausführung für höchste
einem Meßsystem im digitalen Motor. Die
stufenlos programmiert werden.
Dauerschmierung mit 0,4bar.
Vorteile: - schwingungsdämpfend
- völlig ruckfreie Bewegungen
- Gleitbelag ist nicht quellend
- sehr gute Notlaufeigenschaften
Gusskonstruktion mit V- und Flachführung.
Die Achse des Werkstückes befindet sich
genau über der Mitte der V-Führung. Somit
ist ein Verschieben der Werkstückachse
durch Wärmeunterschiede ausgeschlossen.
Die Kunststoffgleitführung mit zentraler
Schmieranlage ist schwingungsdämpfend
und ohne Stick-Slip Effekt ab 0 m/min.
NC-Teilapparat
TAP-KS / TAP-GS:
- Programmierbare gerade und ungerade
- Direktes Meßsystem auf der Hauptspindel
mit einer Teilgenauigkeit von 2,5“
- Spielarmer Schneckentrieb
- Rundlauf max. 0,003mm
- Spitzenhöhen 200mm, 250mm, 300mm
- max. Werkstückgewicht: 280 kg – KS
1000 kg – GS
Dieser Reitstock bildet das Gegenlager zum
± 2mm verschoben (feingesteuert)
werden. Auswechselbare Spitzen erlauben ein
Anpassen an das jeweilige Werkstück. Geöffnet
werden kann der Reitstock über eine Hydraulik
per Fußtaster.
Setzstöcke - Lünetten:
Die Setzstöcke und Lünetten zur Werkstückunterstützung
bzw. Mittenausrichtung langer
Werkstücke (Räumwerkzeuge, längere Ritzelwellen
usw.) stehen in allen Spitzenhöhen und
Durchmesserbereichen zur Verfügung. Für
runde, durchgehende oder durch Zahnteilung
unterbrochene Durchmesser stehen verschiedene
Ausführungen zur Auswahl. Der Setzstock
zur Unterstützung des Werkstückes am
zylindrischen Teil hat zwei zur Werkstückmitte
hin verstellbare Führungsbolzen mit auswechselbaren Einsätzen. Dagegen wird beim Setzstock
zur Unterstützung des Werkstückes am Profil eine dem engtolerierten und rundlaufenden
Profilkopfdurchmesser angepasste Halbschale vorgesehen.

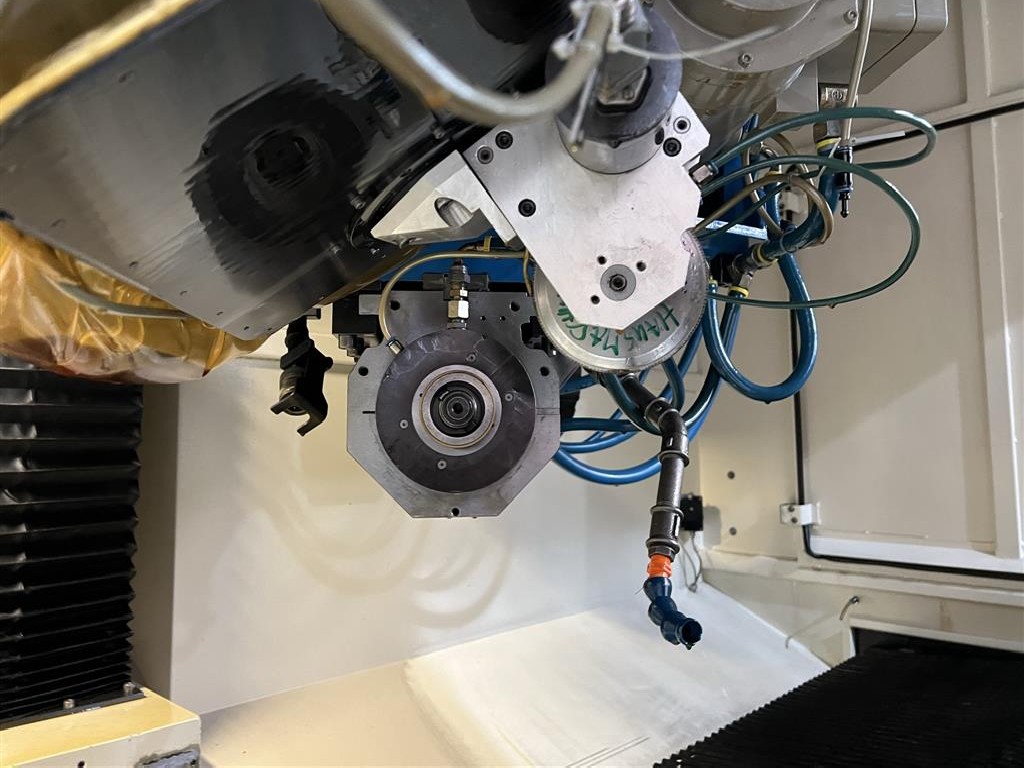

Zustell- und Shiftachse
Dient zur Zustellung und der Querverschiebung der Schleifscheibe sowie zur Aufnahme
der Schleifspindel und des Abrichters.
- vorgespannte Wälzführung mit Lebensdauerschmierung
- vorgespannte Kugelrollspindel mit Lebensdauerschmierung
- Abdeckung der Führungen durch reiß- und ölfeste Faltenbälge
- Antrieb über Digitalservomotor
- kleinster Zustellschritt 0,001mm
- direkt messendes System (Messlineal)
Details:
- Hochfrequenz-Schleifspindel mit handbedienter HSK 63-C Aufnahme.
- Leistung 19 kW
- Konstante Schnittgeschwindigkeit zwischen 20 und 63 m/s.
Abrichtgerät:
Vorteile:
- keine Verzögerung beim Abrichten
- wahlweise Einkorndiamant oder
Diamant-Formrolle
- Evolventen- und Keilwellenprofile werden
in Menütechnik programmiert
- Beliebige Profile erreicht man durch
Programmieren mittels X- und Y-Koordinaten
- Alternativ kann ein Diamantrollenabrichtgerät
auf den Maschinentisch montiert werden
